黄金比例螺旋阿基米德风力涡轮结构

　　该结构以阿基米德螺旋为核心气动形态，叶片沿轴向连续扭转，形成类似锥形螺旋面的捕风通道。与常规水平轴风机相比，这种螺旋式转子对来流方向的敏感度较低，在风向频繁变化、安装空间受限或需要低速启动的场景中更有工程价值。它可用于小型分布式风能利用、教学演示装置、景观型风能设施、户外监测设备辅助供能，也可作为低风速环境下的风能转换实验载体。

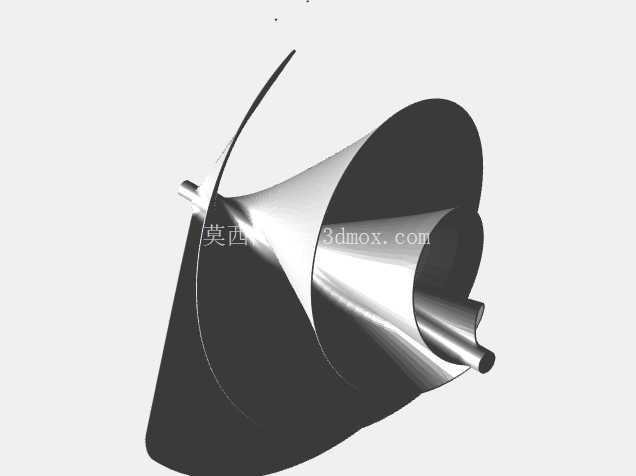

　　转子部分由多片连续螺旋曲面组成，曲面从中心轮毂向外逐渐展开，入口端呈开放锥形，气流进入后沿螺旋通道被引导并推动转子旋转。设计中引入黄金比例控制螺旋展开节奏，使叶片在轴向长度、径向扩张和扭转角之间保持较协调的几何关系。这样处理并非单纯追求外观，而是为了让叶片各段在不同风速下都能参与做功：前端较大的开口有利于捕获来流，中段螺旋面承担主要推力，后端收束区域则改善气流离开路径，减少局部紊流对转子的干扰。

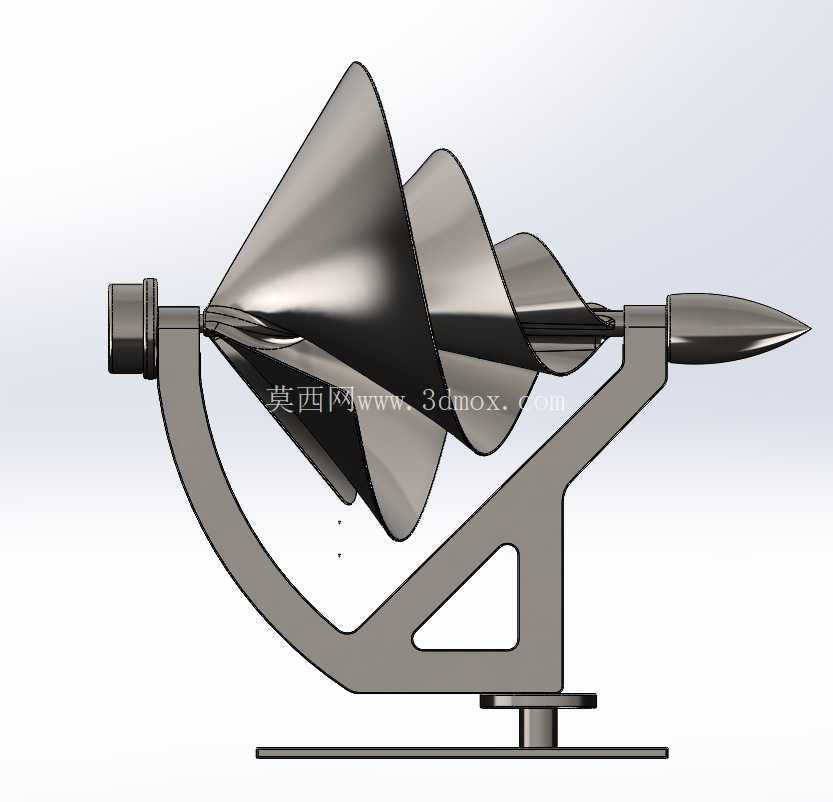

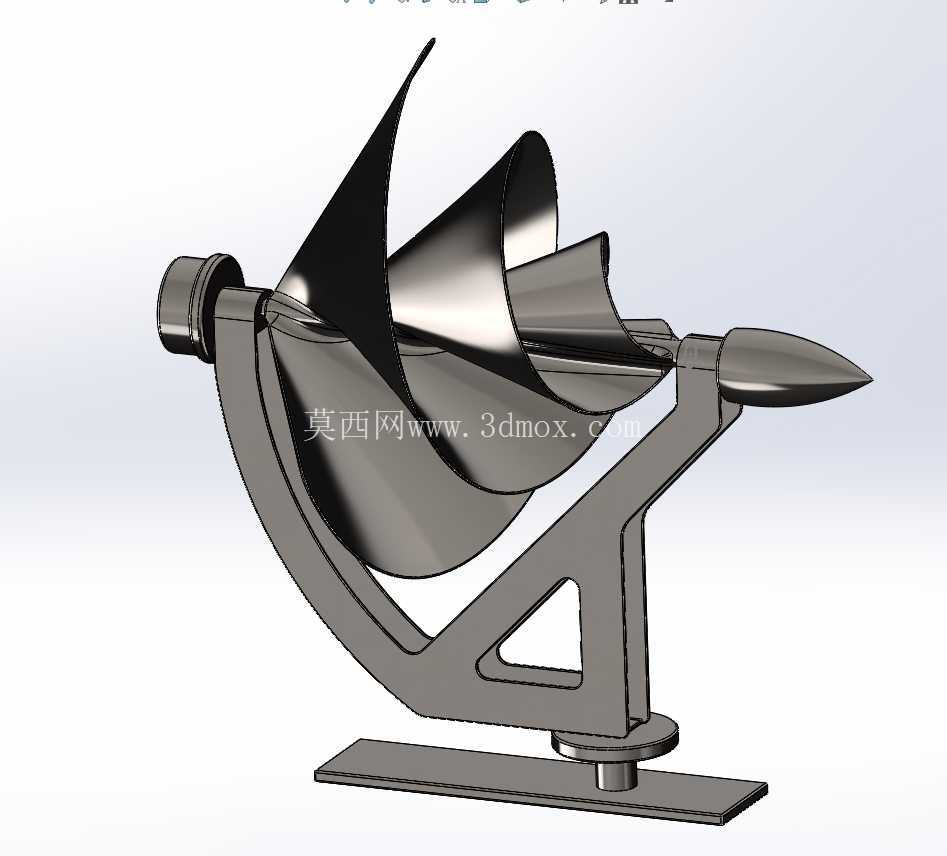

　　从功能布置看，转子左端设置轴颈与支撑连接区，可与轴承座、联轴器或小型发电单元衔接；右端流线型端头用于降低迎风阻力，并使整体外轮廓保持连续。转子下方采用斜臂式支架，支架并非简单直立柱体，而是通过三角形镂空形成轻量化承力框架。斜向主梁承担转子重量与风载弯矩，底部回转或固定座将载荷传递到基础平板。底座为平板式安装界面，预留了与地脚螺栓、预埋板或实验台架连接的空间，适合在桌面测试平台、屋顶小型基础、景观基座等位置布置。

　　安装边界方面，整体长度主要由螺旋转子轴向尺寸决定，宽度受叶片最大旋转直径限制，高度则由底座至转子轴线的支撑高度叠加叶片半径构成。由于转子旋转包络面呈锥形，前端直径较大，后端逐渐收窄，布置时应在大直径端保留足够安全间隙，避免叶片与围护结构、护栏或检修通道发生干涉。支架底部平板需要承受垂直重力、水平推力以及风致交变弯矩，若用于长期户外工况，基础连接应按侧向风载校核；若用于实验台，则可通过压板或T型槽固定，方便调整轴线高度与来流角度。

　　结构建模的重点在于螺旋曲面的连续性和支架受力路径的清晰表达。叶片曲面不能只按单一拉伸面处理，需要沿轴线建立多个控制截面，使截面轮廓在旋转过程中平滑过渡，同时保证叶片与轮毂连接处有足够过渡圆角，降低应力集中。支架的镂空三角形区域兼顾减重与刚度，斜臂与底座之间设置加强过渡，避免在风载反复作用下出现根部疲劳。轴颈、支架、底座和端头分别形成独立装配关系，便于后续替换材料、调整轴承位置或增加发电模块。

　　在实际用途上，该装置更适合小功率、低噪声和近人环境使用。螺旋转子的视觉运动较平缓，外轮廓封闭感较强，相比裸露多叶风机具有更好的安全性和景观融合度。若用于工程教学，可直观展示风能捕获、螺旋面受力、轴向流动和支架承载之间的关系；若用于产品开发，则可在此基础上继续细化叶片厚度、轴承选型、发电机接口、防护罩以及尾舵或导向机构。整体结构把气动形态、支撑刚度和安装界面集中在同一套三维数模中，能够为小型风能设备的方案验证、结构优化和样机制作提供完整参考。
