水平轴风力发电机组整机结构三维建模

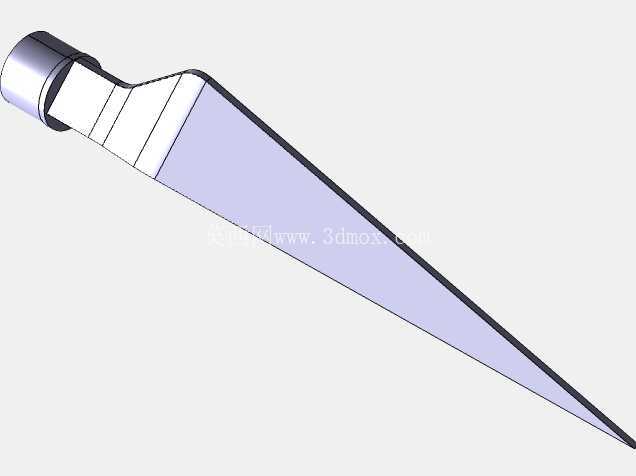

　　在陆上集中式风场、山地分散式风电项目、沿海低风速风电开发场景中，水平轴风力发电机组是核心的能量转换装备，承担着将空气动能转化为可并网电能的核心功能，其结构设计的合理性直接决定整场发电效率、设备运行寿命与后期运维成本。本次建模的三叶片水平轴风机，整体采用上风向布置结构，风轮位于塔筒迎风侧，可避免塔筒扰流对叶片入流风的干扰，适配年平均风速5.5m/s以上的三类风区安装使用。从结构功能划分来看，整套模型包含风轮系统、传动链支撑结构、塔筒支撑段、基础连接法兰四大核心模块，各模块的装配边界完全匹配陆上风电现场的实际安装公差要求。风轮部分采用三片等长变截面翼型叶片，叶片沿展向设置连续的扭角变化，从叶根位置的圆柱过渡段到叶尖的薄翼型段，翼型厚度随展向长度增加逐步递减，可在不同风速段下保持稳定的升阻比，降低叶片表面的流动分离损失；叶根位置设计有标准的T型螺栓连接法兰，可直接与轮毂的安装面配合，法兰面的螺栓孔位采用圆周均布设计，装配时可通过定位销快速完成对位，单颗螺栓的预紧力参数匹配实际工程中的载荷计算要求，避免运行过程中出现叶根连接松动的问题。

　　轮毂采用球墨铸铁材质的近似球形结构，三个叶片安装面呈120度夹角分布，轮毂内部预留有变桨驱动机构的安装空间，可容纳变桨轴承、驱动电机与减速装置，变桨行程范围可覆盖0到90度，满足额定风速以上的功率调节与极端大风下的顺桨停机需求。机舱部分作为传动与发电单元的承载结构，底部通过偏航轴承与塔筒顶端连接，偏航系统的驱动齿轮与塔筒顶端的齿圈啮合，可根据风向传感器的信号实时调整机舱朝向，保证风轮始终正对主风向，偏航制动盘的安装面平面度公差控制在0.1mm以内，避免偏航过程中出现异常振动。

　　塔筒部分采用多段锥筒式焊接结构，从底部到顶部直径逐步收窄，锥度设置兼顾结构刚度与材料用量的平衡，塔筒壁厚度沿高度方向根据弯矩载荷分布做分段变化，底部段壁厚最大以承受风轮与机舱传递的极限弯矩，各段塔筒之间采用法兰螺栓连接，法兰面的平行度公差满足现场吊装的快速对接要求，塔筒底部的基础法兰与混凝土基础的预埋锚栓配合，锚栓的分布圆直径与塔筒底部载荷匹配，可将整机的倾覆力矩有效传递到基础结构。建模过程中重点还原了各部件之间的运动干涉边界：叶片变桨旋转时与轮毂表面的最小安全间隙、机舱偏航旋转时与塔筒顶端的安全距离、叶尖旋转时与塔筒表面的净空距离，均按照实际工程的安全裕度设置，避免运行过程中出现结构碰撞。

　　从安装边界来看，单台风机的叶尖最大高度根据塔筒高度与风轮直径的组合可适配不同的风场切变条件，风轮旋转平面与塔筒轴线的距离满足气动设计的最小要求，可降低塔筒塔影效应对叶片疲劳载荷的影响。在实际工程应用中，这类三叶片水平轴风机的结构设计需要同时考虑极端风速下的极限载荷、20年设计寿命内的疲劳载荷、低温环境下的材料低温脆性、雷电天气下的叶片接闪防护等多维度要求，建模时对叶片表面的接闪器安装位、塔筒内部的爬梯与电缆敷设通道、机舱内部的吊装维护点位都做了对应结构预留，可直接用于后续的工程方案展示、结构载荷校核、施工吊装模拟等场景。不同于小型离网式风电设备，这类并网型风机的各部件连接接口均采用行业通用的标准尺寸，轮毂与主轴的连接法兰、主轴与齿轮箱的胀紧套配合面、齿轮箱与发电机的弹性联轴器安装位，都匹配主流风电供应链的通用部件参数，可在方案设计阶段快速完成部件选型匹配，减少后续设计迭代的工作量。
