DIN导轨卡扣式C45电气安装固定座

　　这套固定座的核心作用，是把PCB板、小型电气模块或传感元件快速挂装到标准35mm DIN导轨上，在低压配电柜、PLC控制箱、工业自动化端子排排布这类场景里使用频率极高。现场布线时，柜内导轨往往沿柜体长度方向通长铺设，断路器、端子、继电器等元件都靠卡扣卡在导轨翼缘上，本件正是补齐了“非标PCB模块如何上导轨”这一缺口——很多自制控制板、通讯模块出厂并不带导轨卡爪，单独设计卡爪又要开模，用这种支架过渡即可直接利用现有导轨资源，无需在柜板上额外打孔。

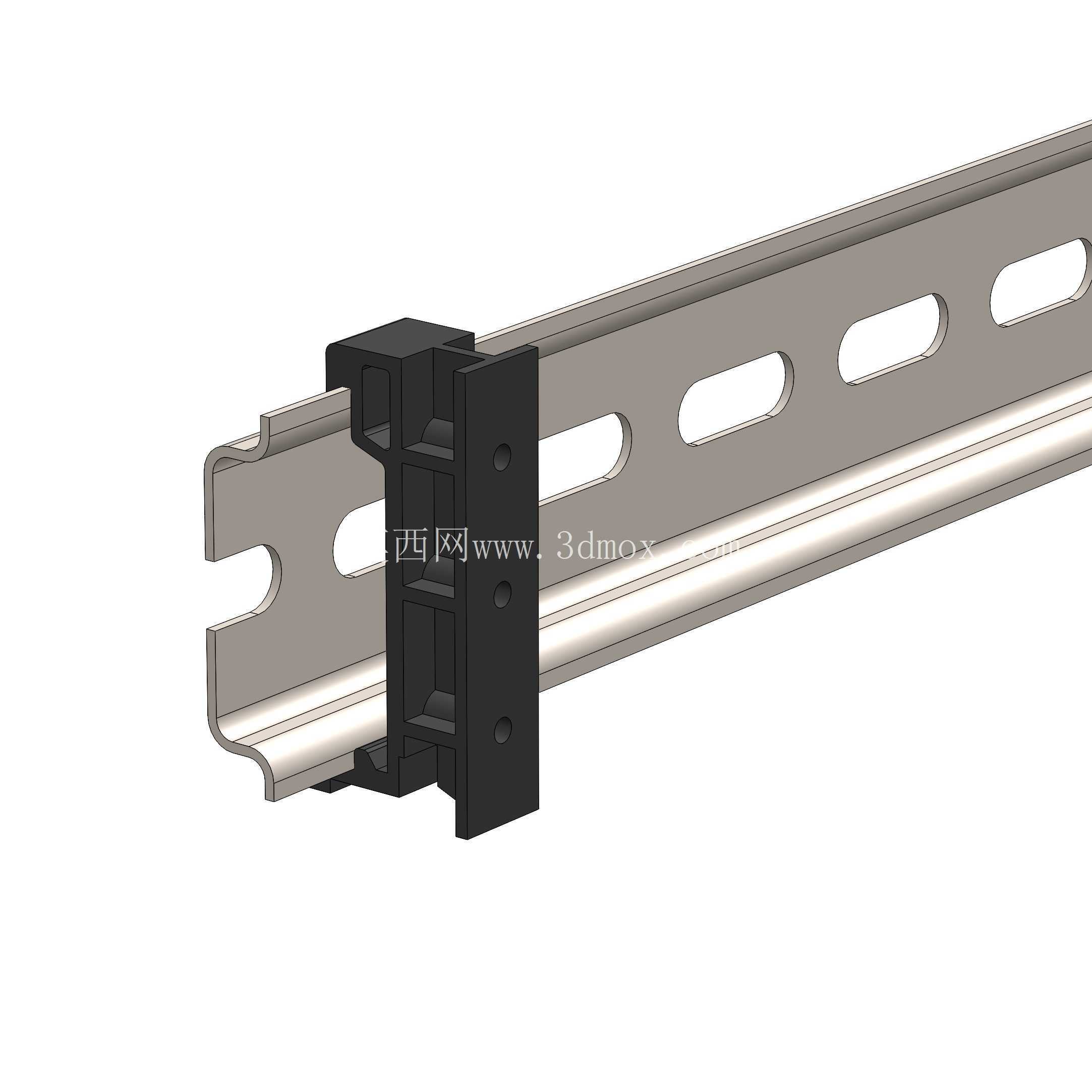

　　从结构上看，支架一侧是与35mm导轨配合的弹性卡扣槽，另一侧是带安装孔的竖直固定板。卡扣槽的内腔轮廓严格贴合DIN导轨的卷边形状：导轨顶部宽边、两侧向下弯折的钩缘，卡入后支架靠槽内上下限位面压住导轨翼缘，下端通常做有带倾角的弹性舌片，装配时先把支架上端钩住导轨上翼，再向下按压，舌片顺着导轨下翼斜面滑过并回弹锁紧，拆卸时用螺丝刀撬动舌片即可脱出，单手即可完成，维护更换十分方便。这种卡接方式不需要螺栓贯穿导轨，也不会破坏导轨表面的镀锌层，柜内元件位置可以沿导轨长槽任意滑动调整，排布灵活。

　　固定板部分预留了若干个规则排布的安装孔，孔位兼顾PCB支柱固定和直接螺钉锁附两种方式：既可以用铜柱或尼龙支撑柱把电路板架高，留出板底走线和元件散热空间，也可以将小型接线端子、电源模块直接贴板锁付。板件厚度方向做了加强筋处理，从卡扣根部向固定板延伸出数条竖向筋条，因为支架长期承受悬臂载荷——电路板重量偏离导轨中心线，会在卡扣根部形成弯矩，筋条正好把应力分散到整个侧壁，避免长期受力后卡扣张开、支架下垂晃动。

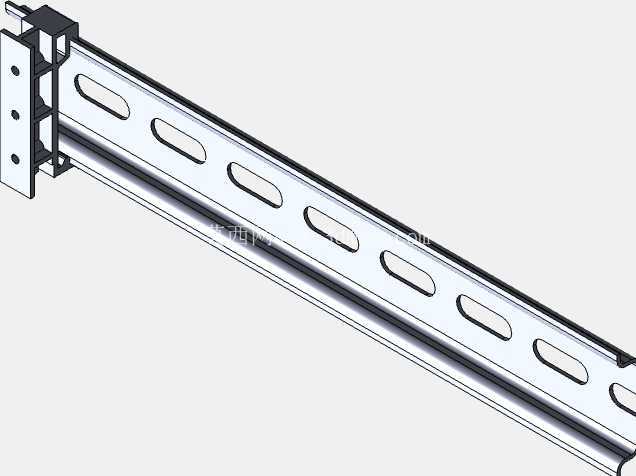

　　安装边界方面，支架沿导轨方向的宽度较窄，多个支架可以密集并排使用，单块PCB通常配两只支架分别固定两端，板宽较大时可在中部增设第三只支撑点。导轨方向上支架不侵占相邻元件的卡位，35mm导轨的标准中心高度决定了支架卡装后，安装板正面与导轨背面之间留出固定间距，PCB板上最高元件的轮廓不能超出柜内导轨到柜门的安全距离，布线时需把这个高度差计入柜体深度校核。固定板上的孔位间距按常见PCB安装孔模数设计，适配多数小型控制板的安装尺寸，孔口做了沉台或凸台，锁螺钉时端面贴合更稳。

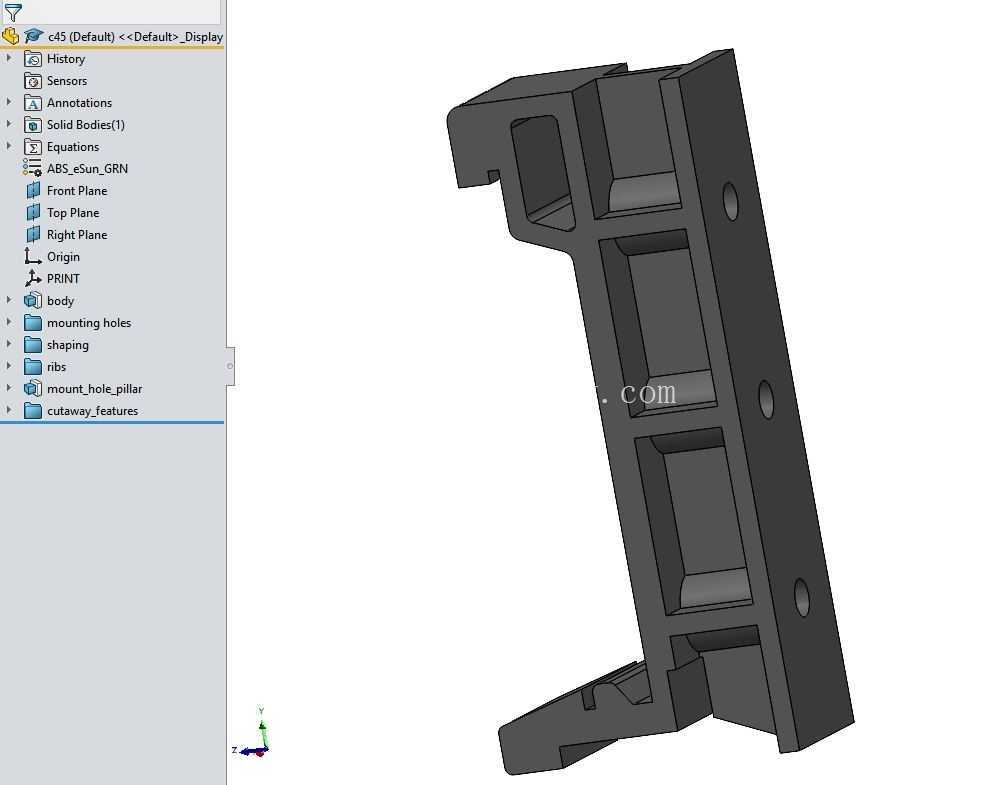

　　建模时需要重点还原卡扣槽的配合间隙：导轨翼缘与卡槽之间要预留合理的滑动间隙，过紧则装拆困难、沿轨调整卡顿，过松则卡装后旷动、元件在震动环境下移位；弹性舌片的壁厚和悬臂长度决定卡紧力，壁厚过大按压费力，过小则容易疲劳断裂。导轨本身的长圆孔、卷边轮廓也一并建出，用于校核支架卡入后与相邻导轨孔位、端子排的干涉情况。整体结构为一体成型的卡扣件，适合注塑加工，材料多选用尼龙或聚碳酸酯，兼顾绝缘性能与弹性韧性，在电气柜内既起到机械固定作用，也满足板件与导轨之间的绝缘隔离要求。
