M7螺纹安装单联旋转电位器结构

　　这款电位器属于面板安装式单联旋转调节元件，在工业控制、仪器仪表、消费电子和小型机电设备中承担阻值连续调节的作用。常见使用位置包括调速面板、音量与亮度调节回路、温控器给定端、焊接设备电流设定旋钮、实验台电源输出调节以及各类需要人工连续给定模拟量的操作面板。它通过转轴带动内部电刷在碳膜电阻体上滑动，从而改变端子间电阻分配关系，最终向控制电路传递可变电压或可变电阻信号。

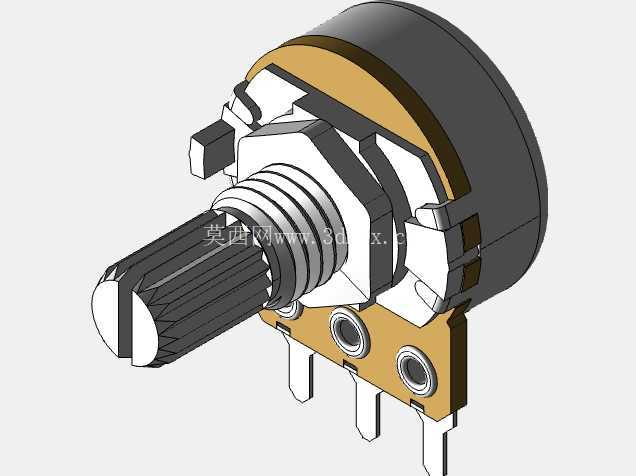

　　从整机布置角度看，这类元件通常从面板正面穿入安装孔，依靠轴套外螺纹和六角螺母压紧固定。模型中轴套采用M7安装螺纹，适配面板上对应的圆形开孔；螺母作为独立零件建模，能够在装配阶段单独约束位置，也方便在实际产品中调整锁紧厚度、垫片顺序或拆卸维护。转轴端部为滚花直纹结构，用于增加旋钮配合摩擦力，末端开槽则可在缺少专用旋钮时配合螺丝刀进行微调，也能作为装配防错和方向识别特征。

　　外形边界方面，模型完整表达了电位器外露轴段、螺纹轴套、金属支架、黑色壳体以及三个插装端子的空间关系。转轴沿元件轴线向前伸出，是面板布局时最需要关注的干涉区域；壳体位于面板后侧，占据主要深度空间；底部三个引脚向下延伸，用于插入印制板或焊接导线。进行机柜面板设计时，不仅要校核开孔直径，还要确认轴长与面板外侧旋钮厚度匹配，避免旋钮顶死或螺纹啮合不足；在PCB布局时，则需保证引脚间距、插装高度和后侧壳体与板上高大元件之间留有安全距离。

　　结构建模思路偏向外观与安装设计，而非内部碳膜轨迹复刻。外部壳体、止动片、支架、螺纹轴套、滚花轴、锁紧螺母和引脚均按可见几何关系建立，能够支持面板开孔、旋钮选配、装配干涉检查和维修空间评估。内部电阻片、电刷弹片及密封细节未展开，这一定位适合设备外形设计、接线端子排布和人机操作界面开发；若用于电气性能分析，则仍需结合厂家样本中的阻值曲线、转角范围、额定功率、扭矩和寿命参数。

　　实际选型时，M7螺纹电位器的优势在于结构成熟、成本低、面板装配方便，且旋钮规格丰富。它适合低频人工调节场景，不适合作为高频连续执行部件使用。设计中应关注转轴与面板标识的对应关系，例如最小阻值、最大阻值或中点刻度位置；同时要在壳体周围预留手指操作和旋钮旋转空间，避免相邻开关、指示灯或接线端子干扰操作。对于振动较大的设备，可在螺母与面板之间增加防松垫片，并在引脚焊接处避免承受过大外力，以减少支架变形和轴套偏心风险。

　　该三维结构把工程中最常涉及的安装螺纹、外露轴长、螺母压紧、引脚位置和后侧包络清晰呈现，便于设计人员在整机数模中直接进行空间校核。通过它可以提前发现面板开孔错误、旋钮与铭牌干涉、PCB端子错位、后侧维护距离不足等问题，从而减少样机阶段反复修改面板和电路板的工作量。
