法拉利F1方程式赛车气动仿真数模

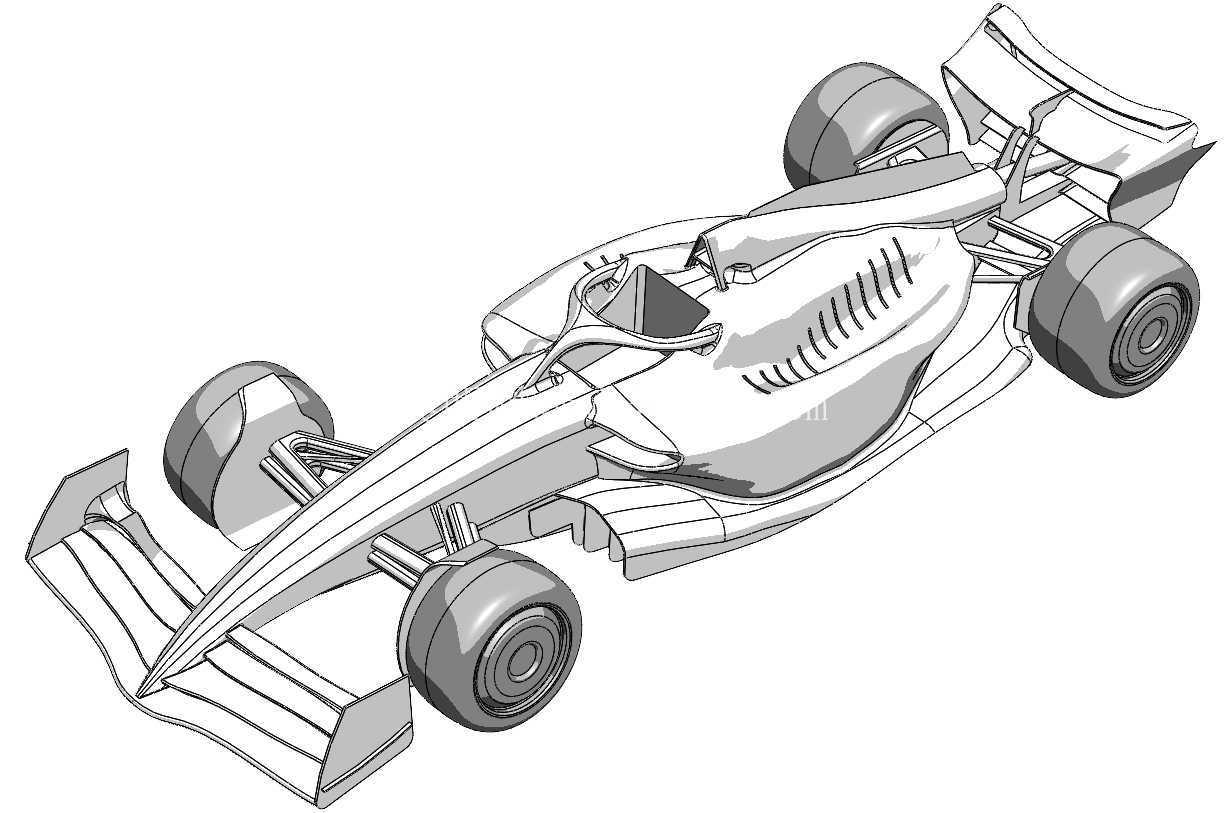

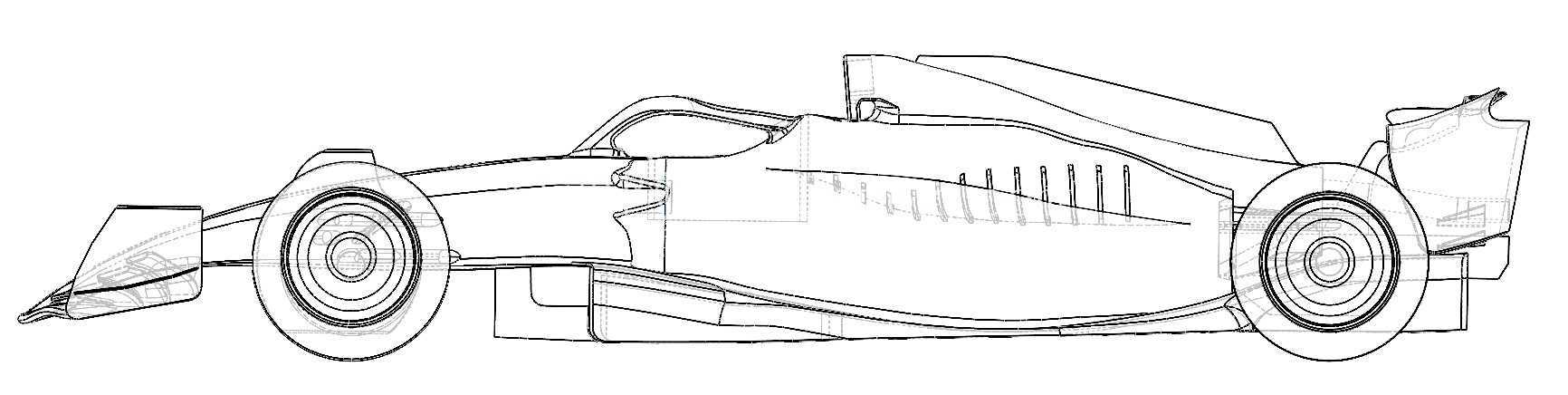

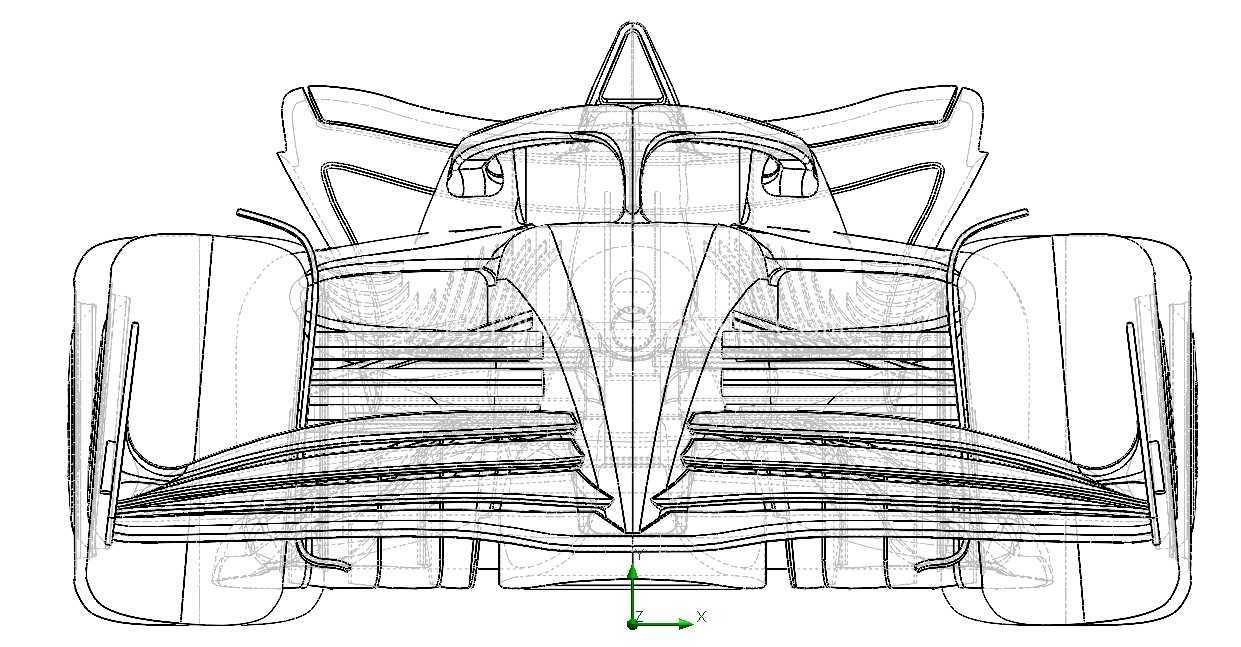

　　这套方程式赛车三维数模围绕整车外流场仿真需求搭建，核心目标是为空气动力学性能验证提供可直接导入求解器的几何载体。数模完整还原了当代一级方程式赛车的核心气动构件布局，前翼采用多段翼片组合结构，主翼板搭配多层可调襟翼，翼片端板向上延伸形成导流围挡，能够梳理前轮内侧乱流，抑制轮胎旋转带出的横向涡旋向车身中部扩散。前翼下方设置多层导流斜坡，将车头正面来流分层导向底板两侧与扩散器入口，不同翼片攻角对应不同下压力生成区间，赛道高速工况下可通过调整襟翼角度平衡直道极速与弯道抓地力。

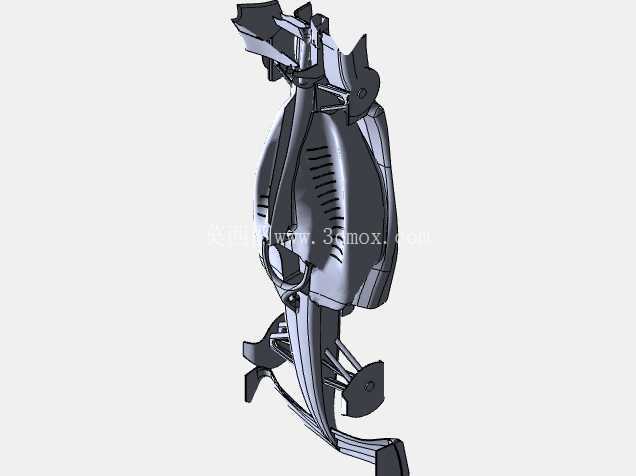

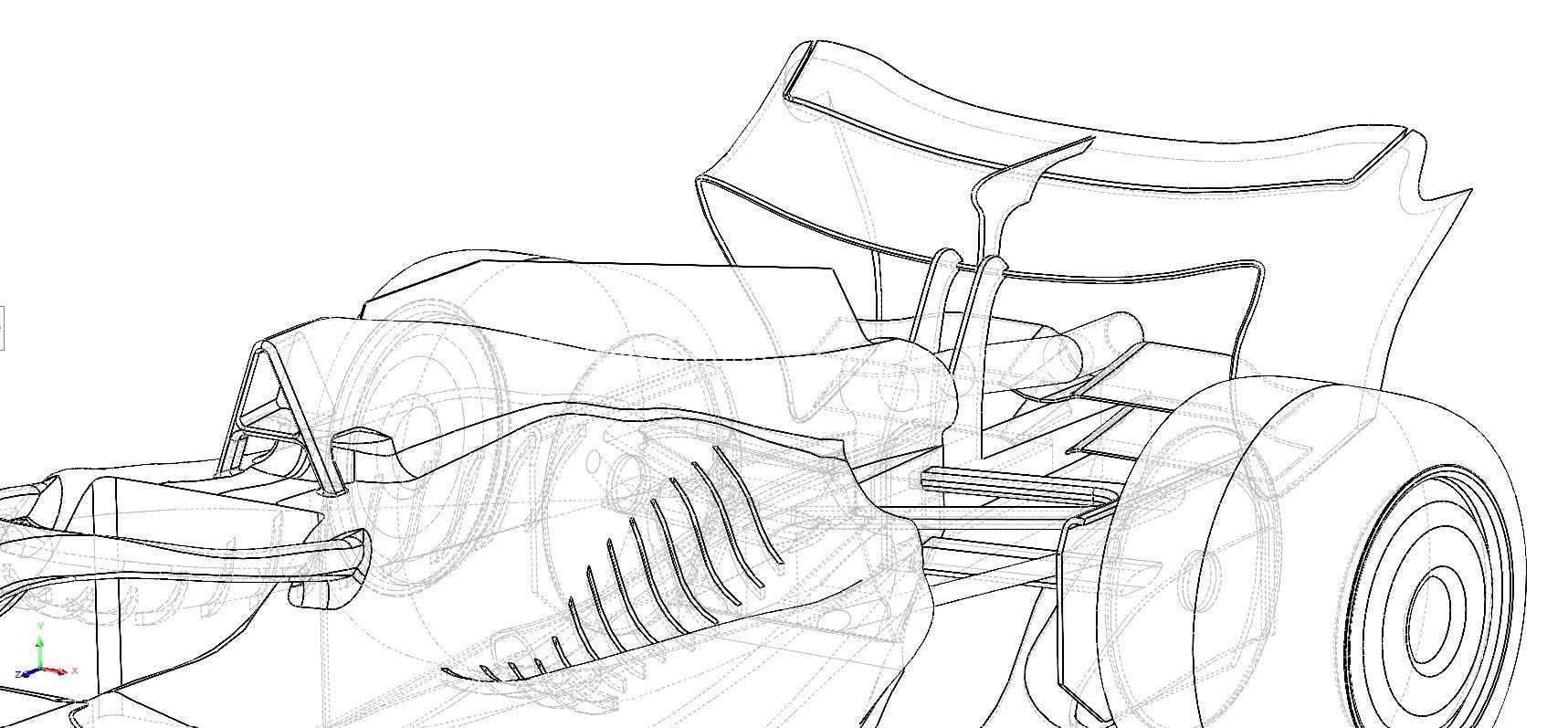

　　车身单体壳采用流线型收窄轮廓，驾驶舱后方隆起的进气结构整合了散热器冷却风道与动力单元进气通道，侧箱区域从驾驶舱两侧向车尾逐步收束，表面过渡曲面经过连续曲率优化，避免局部几何突变引发气流分离。侧箱内部预留了散热器、中冷器的安装腔体，外侧导流叶片将外部气流引导至冷却器入口，热风从侧箱上缘与车尾通道排出，避免高温气流干扰后翼工作流场。

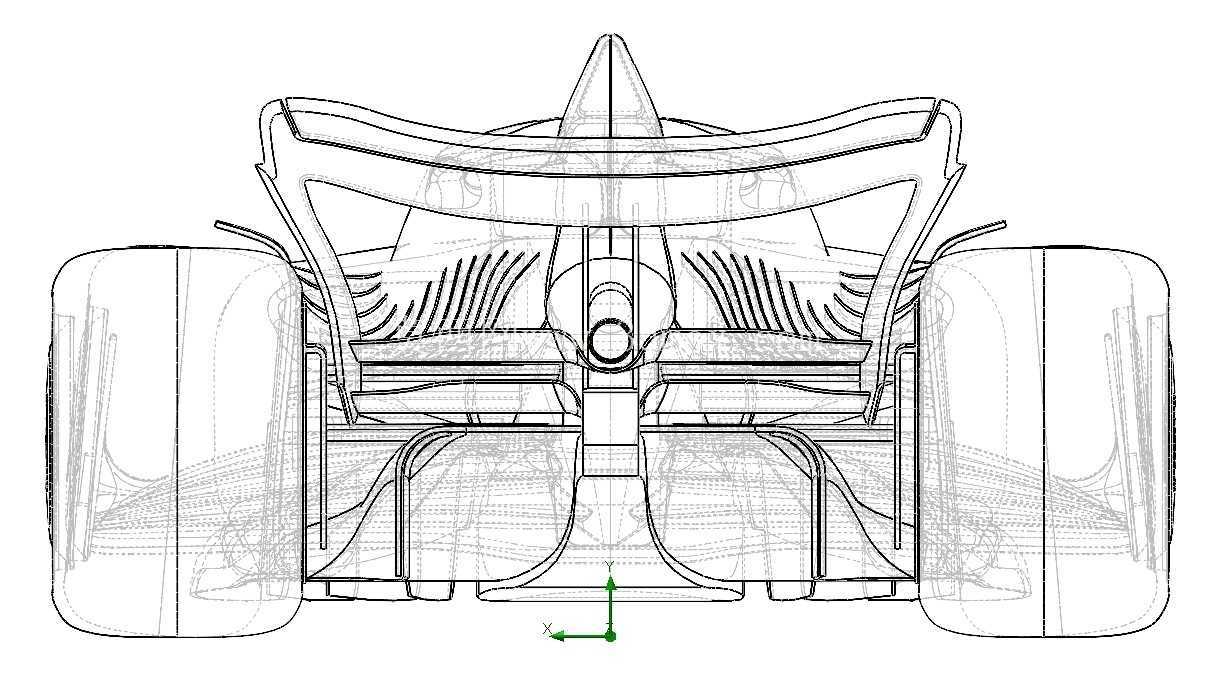

　　底板作为地面效应的核心生成部件，数模中还原了文丘里通道结构，底板中部从车头下方开始逐步抬升形成收缩-扩张流道，通道入口处设置涡流发生器，将高能气流卷入通道内部，延缓气流在扩张段的分离。底板两侧的导流裙边贴近赛道表面，减少外部高压气流从侧面窜入低压通道，维持通道内部负压稳定性。车尾扩散器采用大角度扩张曲面，内部设置多道纵向分流隔板，将底板下方低压气流快速减速扩压，与车尾上方气流形成压力差，转化为整车下压力，扩散器上方的梁翼配合尾翼共同梳理车尾拖曳涡，降低整车压差阻力。

　　后翼采用双主翼加多层襟翼的高位布局，两侧端板整合了尾灯与导流锯齿结构，翼片断面为高升阻比气动翼型，端板边缘的小尺寸涡流发生器可破碎翼尖涡，降低诱导阻力。DRS可调区域对应上层襟翼，仿真工况下可模拟襟翼开启后的翼片攻角变化，直道开启时减小翼面迎风投影面积，降低空气阻力提升极速，弯道闭合时恢复最大下压力输出。

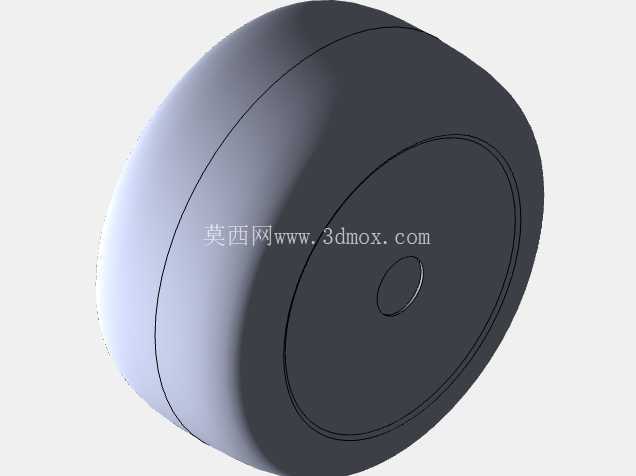

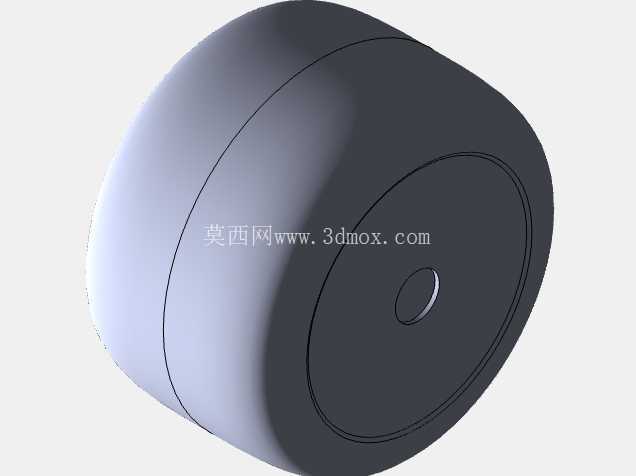

　　四轮外露的布局完全符合赛事技术规则，轮胎与轮罩周边设置了轮边导流板，前轮后方的导流翅片将轮胎旋转带出的乱流导向车身外侧，避免乱流冲击侧箱与后翼区域；后轮前方的挡流结构阻挡底板低压区气流被轮胎涡流抽吸，维持地面效应工作稳定性。

　　整套装配体的几何连续性经过专门处理，所有零部件之间无干涉缝隙，外流场计算域抽取时无需额外修补破面，可直接划分边界层网格开展稳态、瞬态流动模拟。数模中各气动部件保留了独立装配层级，工程师可单独修改前翼攻角、扩散器扩张角度、后翼襟翼位置等参数，快速对比不同气动套件的流场差异，输出速度云图、压力分布、下压力与阻力系数等仿真结果。

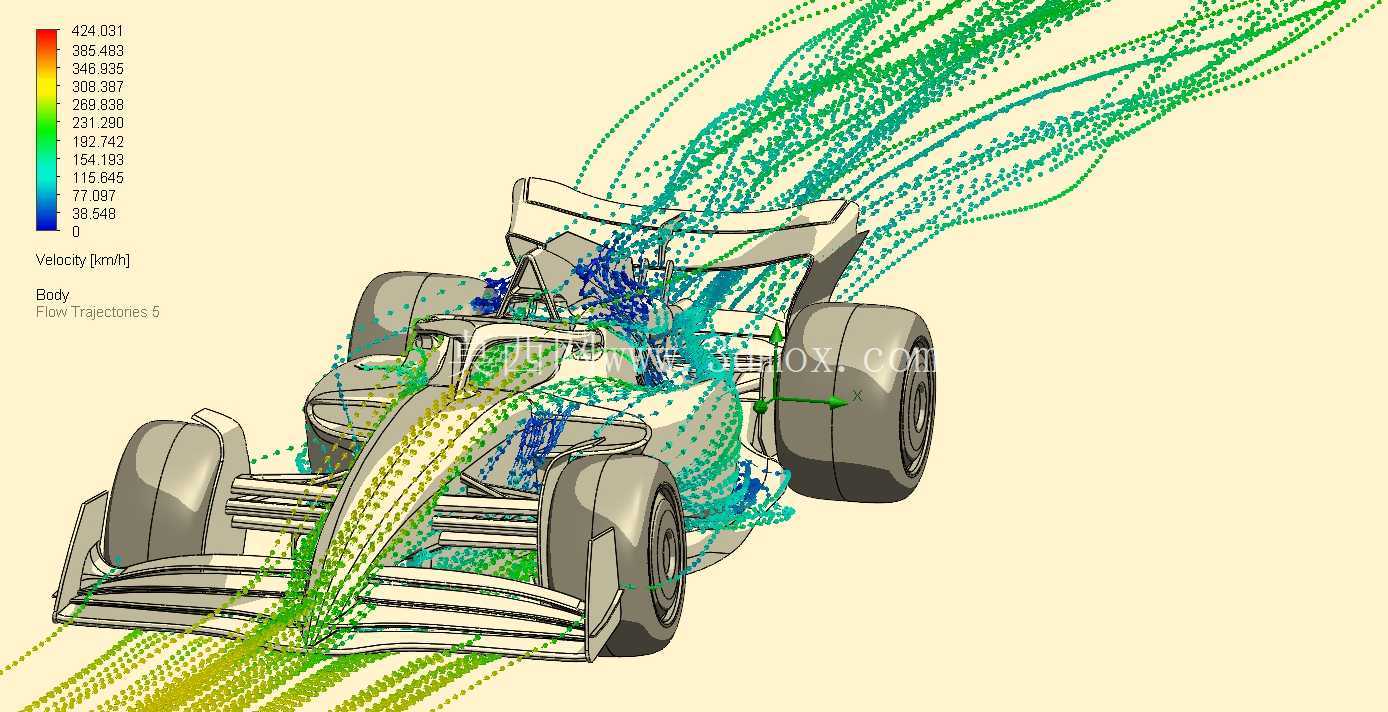

　　从工程应用场景来看，该数模既可以作为高校车辆工程专业空气动力学课程的教学案例，帮助学生理解地面效应、翼型升力、涡旋控制等抽象原理；也可以供业余赛车研发团队做前期气动方案验证，在无需加工实物样件的阶段快速筛选气动布局，减少风洞试验的迭代次数。建模过程中严格对齐赛事规则对车身尺寸、轮距、轴距、翼片位置的边界要求，所有构件的安装硬点保留了装配约束关系，后续细化设计时可直接在现有数模基础上叠加悬架、动力单元、转向系统等子系统，逐步完善整车完整设计。流场模拟结果中可以直观看到车头气流沿前翼分流、底板通道内气流加速、车尾扩散器气流抬升的完整路径，不同颜色的速度矢量轨迹清晰呈现高低速气流的运动规律，为气动优化方向提供直接的几何依据。
