保时捷多辐条运动轮毂带刹车卡钳结构

　　这套三维结构围绕乘用跑车的行走与制动总成展开，核心呈现轮辋本体、多辐式轮辐、中心安装座、通风制动盘以及对向布置制动卡钳的配合关系。轮辋作为车轮承载骨架，外圈承担轮胎胎圈的定位与密封，内侧通过轮辐将路面载荷传递至轮毂轴承与转向节；制动盘随轮辋同步旋转，卡钳在液压作用下夹紧摩擦副，把车辆动能转化为热能耗散，二者在轮腔内部的空间避让直接决定改装可行性与散热效率。

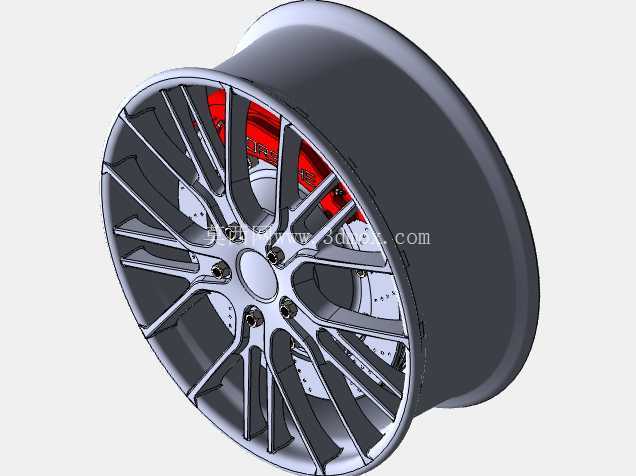

　　建模时先以轮心为基准建立回转轴线，确定轮辋名义直径、胎圈座宽度、中心孔直径以及螺栓孔分布圆。外圈轮辋采用回转体思路控制胎圈座、轮缘和槽底的连续曲面，保证轮胎装配时的贴合边界；轮辐部分采用分叉多辐布局，每根辐条从中心安装座向外缘发散，并在靠近轮辋处形成宽窄变化的支撑臂。这种布置一方面让轮腔视觉层次更丰富，另一方面在辐条之间留出较大通风通道，使制动盘表面的热空气能够沿轮辐间隙向外排出。

　　中心区域按照轮毂轴承端的安装关系处理，中心孔承担径向对中，周向均布的螺栓孔负责锁紧与扭矩传递。模型中对孔位倒角、辐条根部过渡和安装面沉台均保留结构细节，避免在有限元校核时出现应力集中误判。轮辐背面与制动盘、卡钳之间的间隙是设计重点：卡钳布置在轮腔内侧偏下位置，外形不能与辐条内表面发生运动干涉；制动盘通风孔、摩擦环和中心帽段的轴向位置也要与轮辋偏距匹配。若偏距设置不当，轮辐可能贴靠卡钳，或使轮胎外侧面超出翼子板边界。

　　制动盘采用双层通风盘思路，摩擦面之间布置导流筋，车辆前进时气流从盘心进入、沿离心方向流出，带走连续制动产生的热量。盘面上的横向钻孔或划线结构用于排出摩擦粉尘、破坏水膜并提高湿滑工况下的咬合响应。黄色卡钳作为视觉识别件，本体跨越制动盘外缘，内部活塞腔、摩擦片安装槽和导向销位置需要与盘厚、卡钳支架安装孔协调。卡钳不仅是外观件，其刚性会影响踏板脚感和制动抖动控制，因此在数模中保留钳体桥部、活塞侧壳体和安装耳的实体厚度，而不是简单贴附外观块。

　　从实际装车场景看，该类轮毂多用于高性能乘用车、改装展示车或底盘教学样机。设计人员在选型时需要同时核对轮胎规格、轮辋宽度、ET偏距、中心孔适配环、螺栓孔数与螺纹规格，还要确认转向极限位置下轮胎与减振器、下摆臂、翼子板内衬的间隙。制动系统改装时，大直径盘和多活塞卡钳会侵占轮腔空间，轮辐内侧型面往往需要根据卡钳最高点做包络检查。三维模型将这些边界集中在同一装配环境中，可用于干涉检查、爆炸视图制作、结构受力路径分析，也能为数控加工、锻造模具分型或铸造工艺评审提供直观依据。

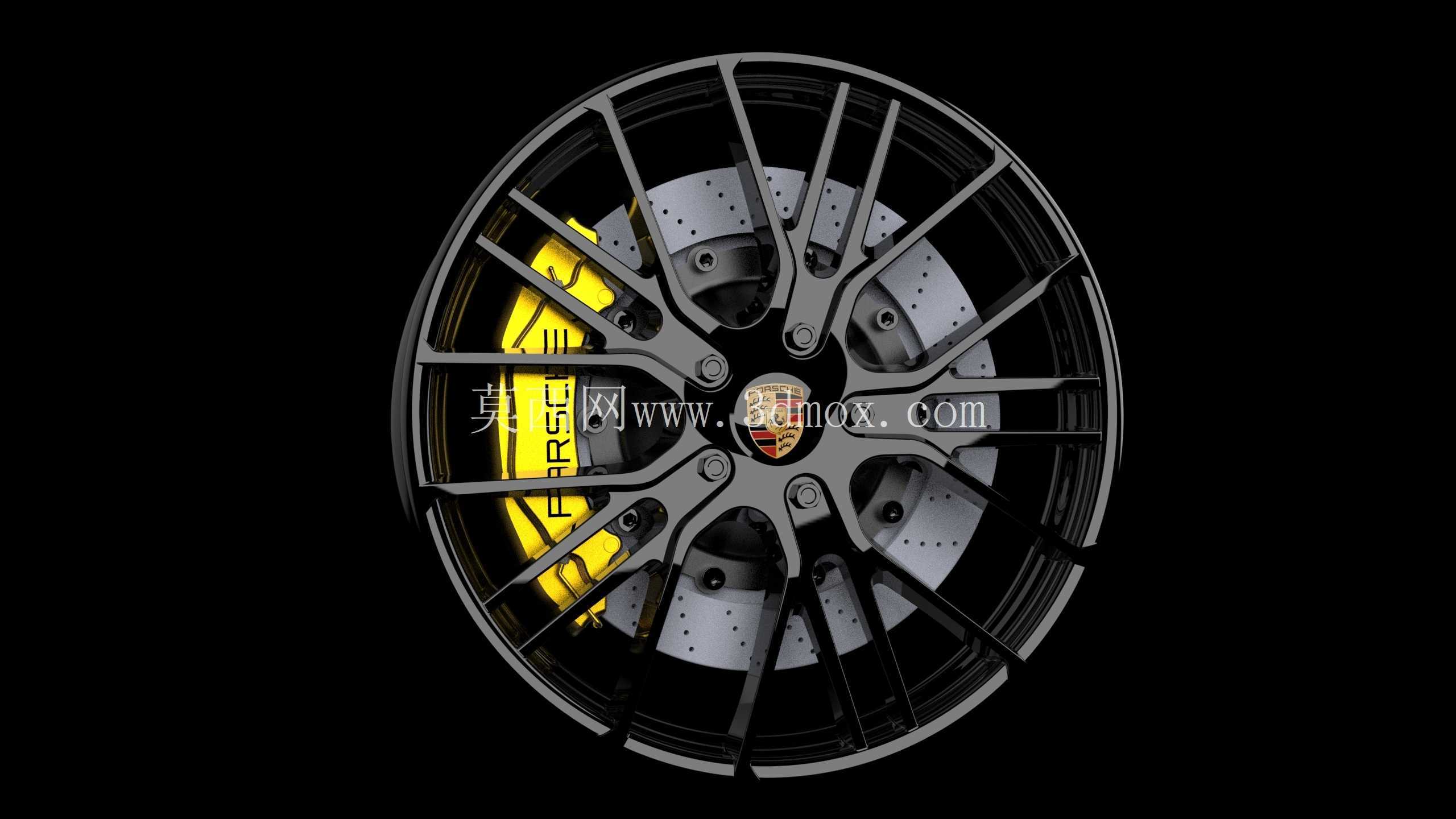

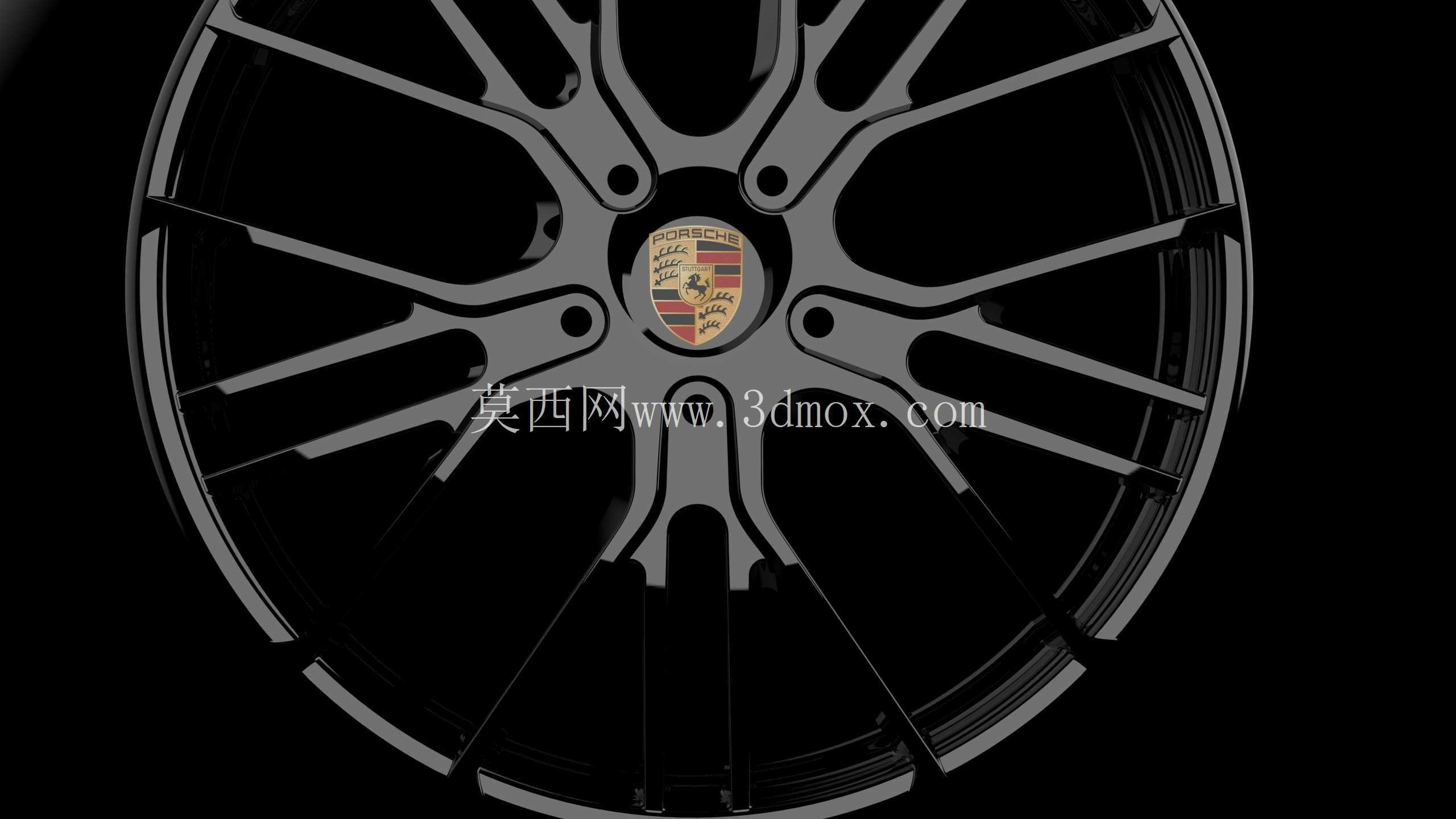

　　外形表达上，亮黑轮辐与金属切削边缘形成对比，中心盖标识区保持圆形对称，轮胎未纳入主体时仍可通过轮辋胎圈座判断配胎范围。制动盘摩擦环的灰色金属质感与黄色卡钳形成醒目标识，便于展示轮腔内部的散热和制动逻辑。整体结构不追求单纯造型堆砌，而是把轮辋承载、轮胎安装、螺栓锁紧、制动避让和热管理几条工程线索合并在同一数模中，使后续设计人员能够围绕真实装车边界继续调整辐条厚度、盘径大小、卡钳位置和轮辋偏距。
