刮压式垃圾车填装压缩机构总成

　　这套刮压式垃圾车填装压缩机构，是后装压缩式环卫垃圾车尾部填装器的核心执行总成，整套结构完全围绕生活垃圾收运场景的实际作业需求搭建。日常在城市街巷、居民小区、商业片区的垃圾清运作业中，环卫工人将桶装生活垃圾倾倒至填装器料斗后，这套机构会通过两组联动液压油缸的顺序动作，先由刮板插入松散垃圾堆体完成刮取，再由压辊配合滑板沿导轨轨迹推送，将松散垃圾强力压入车厢内部，反复循环作业逐步压实垃圾，大幅提升车厢容积利用率，同时避免垃圾散落、污水滴漏造成的二次污染。

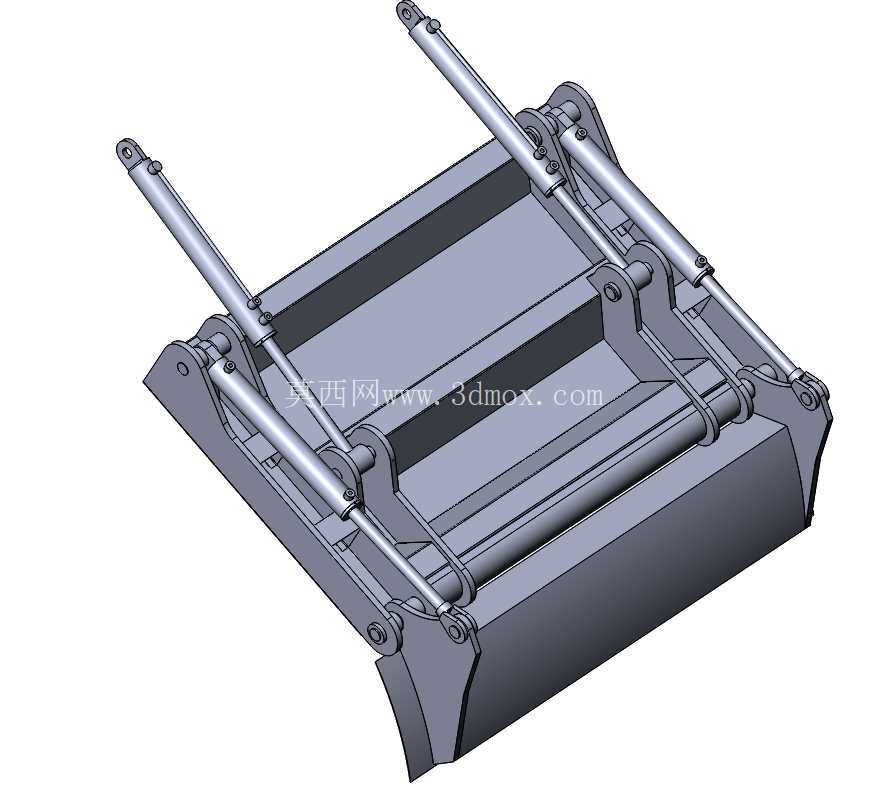

　　从结构设计逻辑来看，整套总成没有采用复杂的冗余传动方案，全部执行动力由四根对称布置的液压油缸提供：两根长行程油缸驱动整体刮压架沿两侧铰接支座做往复升降运动，另外两根短行程油缸分别驱动刮板的翻转刮料动作，油缸两端全部采用铰接耳环连接，可自动补偿作业过程中产生的微量位移偏差，避免硬连接带来的别劲、卡滞问题。主体承载框架采用厚钢板折弯拼焊成型，两侧立板预留了所有铰接销轴的安装孔位，同轴度在建模阶段就完成了公差匹配，现场装配时无需额外配焊修磨；压辊与刮板的刃口位置做了加厚耐磨处理，长期刮压混杂砖石、玻璃、硬质塑料的生活垃圾时，不易出现卷刃、变形问题。

　　设计过程中优先梳理了机构的运动包络边界：整套总成安装在垃圾车尾部填装器框架内，宽度方向与整车车厢宽度对齐，两侧预留液压管线排布与检修操作空间，油缸完全伸出时刮板向前推送的行程刚好抵达车厢进料口内侧，不会和车厢内部已压实的垃圾推板发生运动干涉；油缸完全收回时刮板抬升至料斗上方最高位置，留出足够的投料空间，方便大体积垃圾桶倾倒作业。所有铰接点位都设计了可更换的耐磨轴套，销轴端部设置黄油嘴注油通道，日常维保的时候不用拆解整个总成，即可定期加注润滑脂，降低户外高频作业的磨损速度。结构受力层面，刮压作业的最大反作用力会通过两侧铰接支座直接传递到填装器的主框架上，建模时对焊缝集中的支座位置做了应力分散优化，避免长期交变载荷下出现焊缝开裂。整套机构的动作逻辑匹配环卫车液压系统的压力区间，油缸推力经过核算完全可以压实常规生活垃圾，即使遇到少量混杂的硬质大件废弃物，也能通过液压系统溢流保护避免结构过载损坏。
