三十五立方散装水泥半挂罐车结构

　　散装水泥半挂罐车主要服务于干粉砂浆、水泥、粉煤灰、矿粉等粉状物料的中短途转运，在搅拌站、预制构件厂、水泥中转库、港口散料堆场和大型基建工地之间承担密闭运输任务。与袋装运输相比，罐体式结构能够减少粉尘外逸，降低人工装卸强度，并通过气力输送管路完成卸料，适合连续供料和封闭仓储场景。

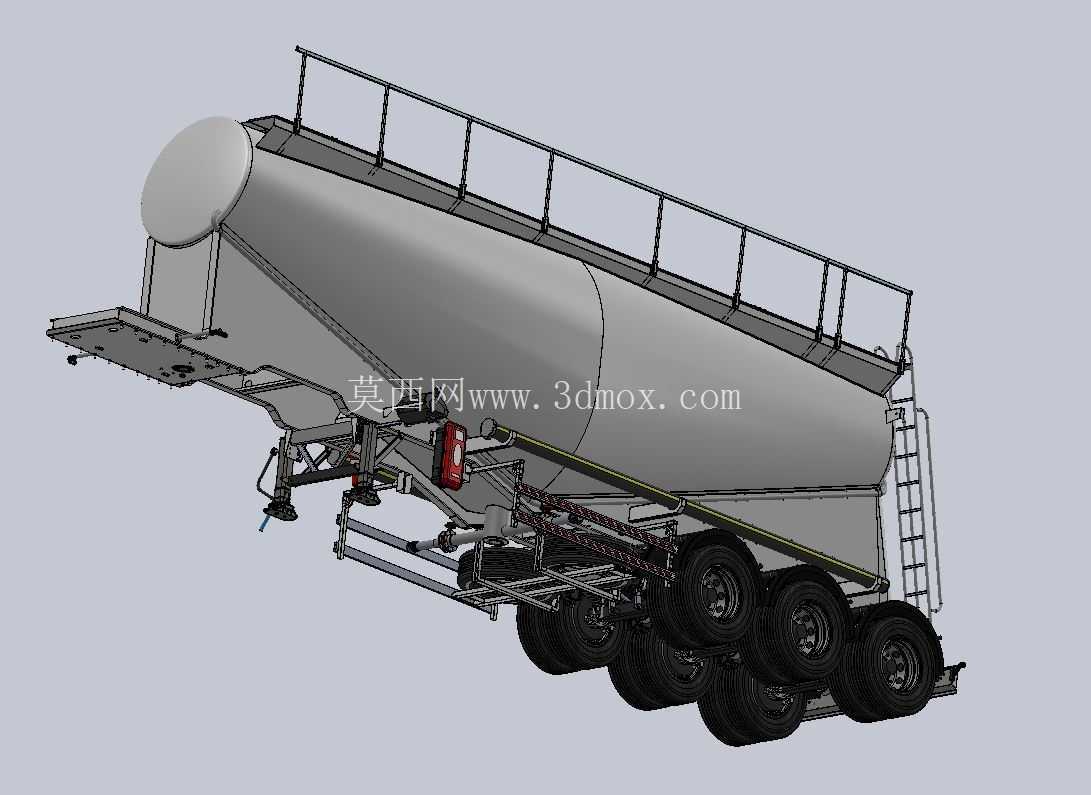

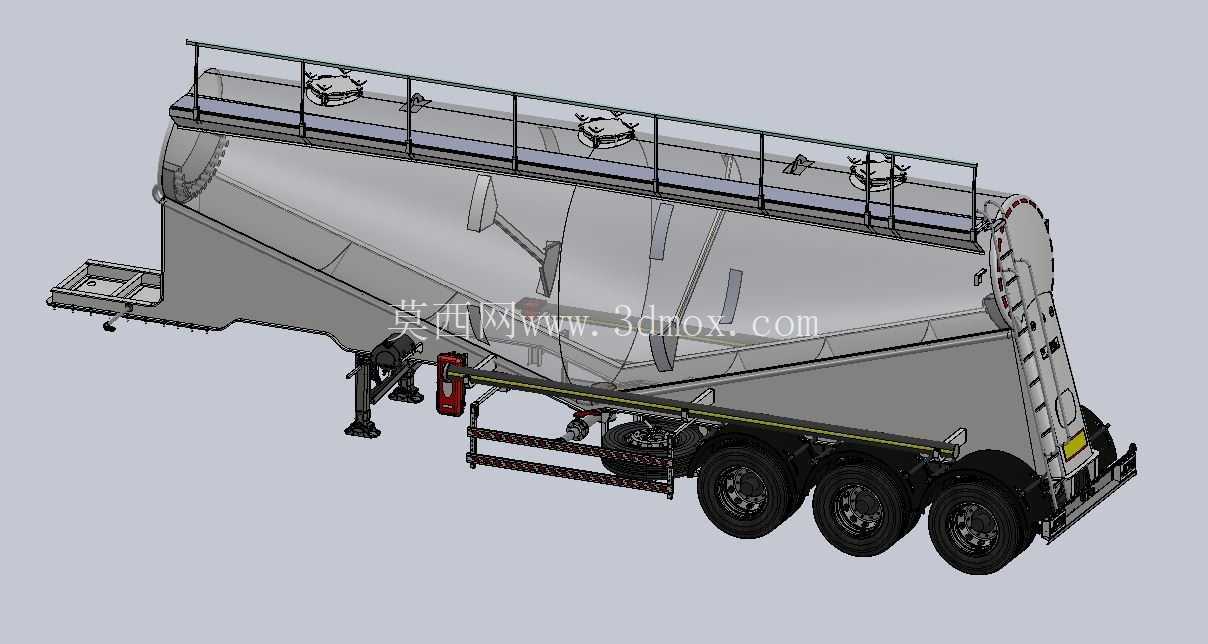

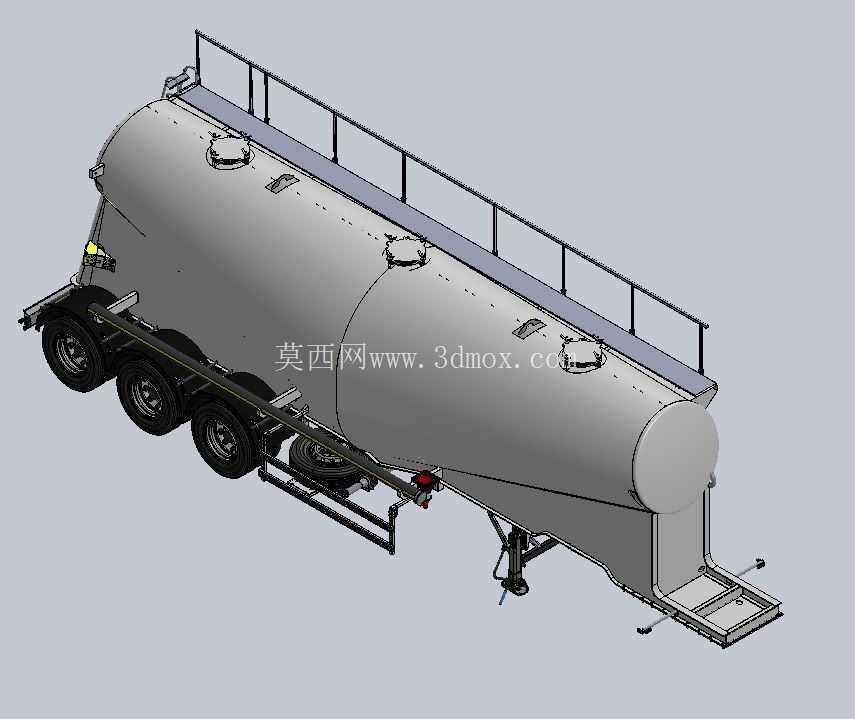

　　该结构围绕卧式粉粒物料罐布置，罐体采用大容积筒段与端部锥段组合，内部空间兼顾装载容积、物料下滑角度和整车重心控制。三十五立方米级罐车在道路运输中属于常见规格，设计时需要重点校核罐内剩余料堆积、流化区域覆盖范围、罐体支承位置以及半挂牵引座附近的载荷传递。筒身外部设置纵向走道、顶部防护栏杆、人孔盖和爬梯，便于检修人员进入罐顶检查进料口、呼吸装置和密封部件。

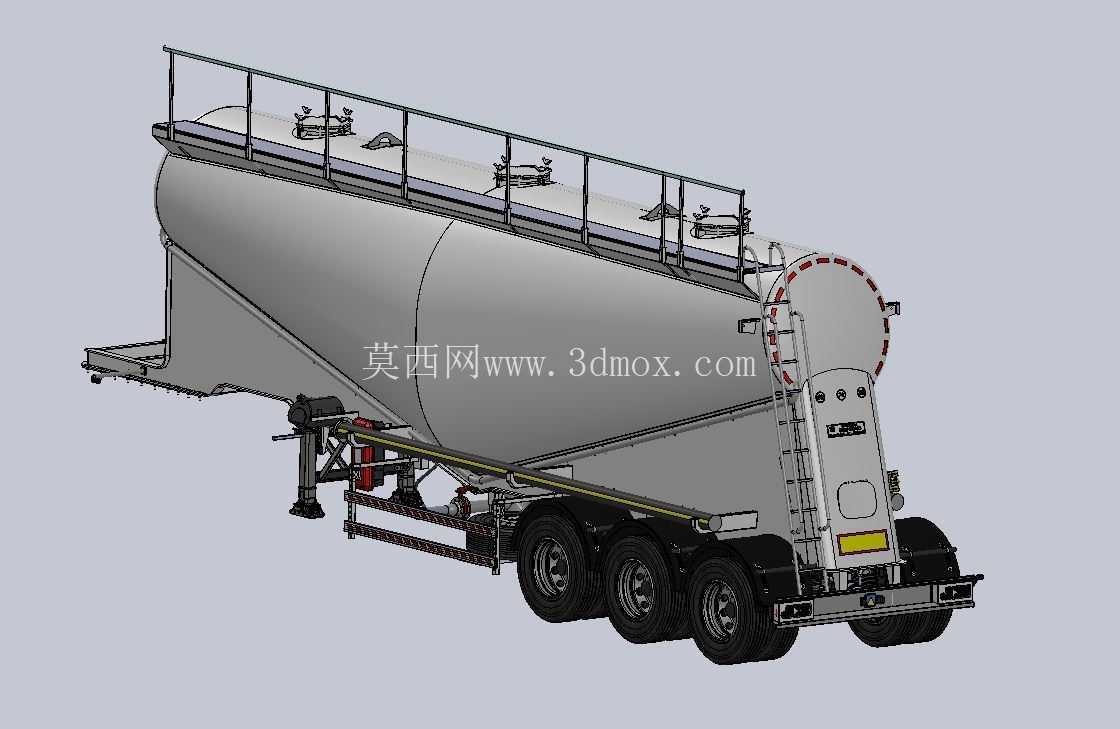

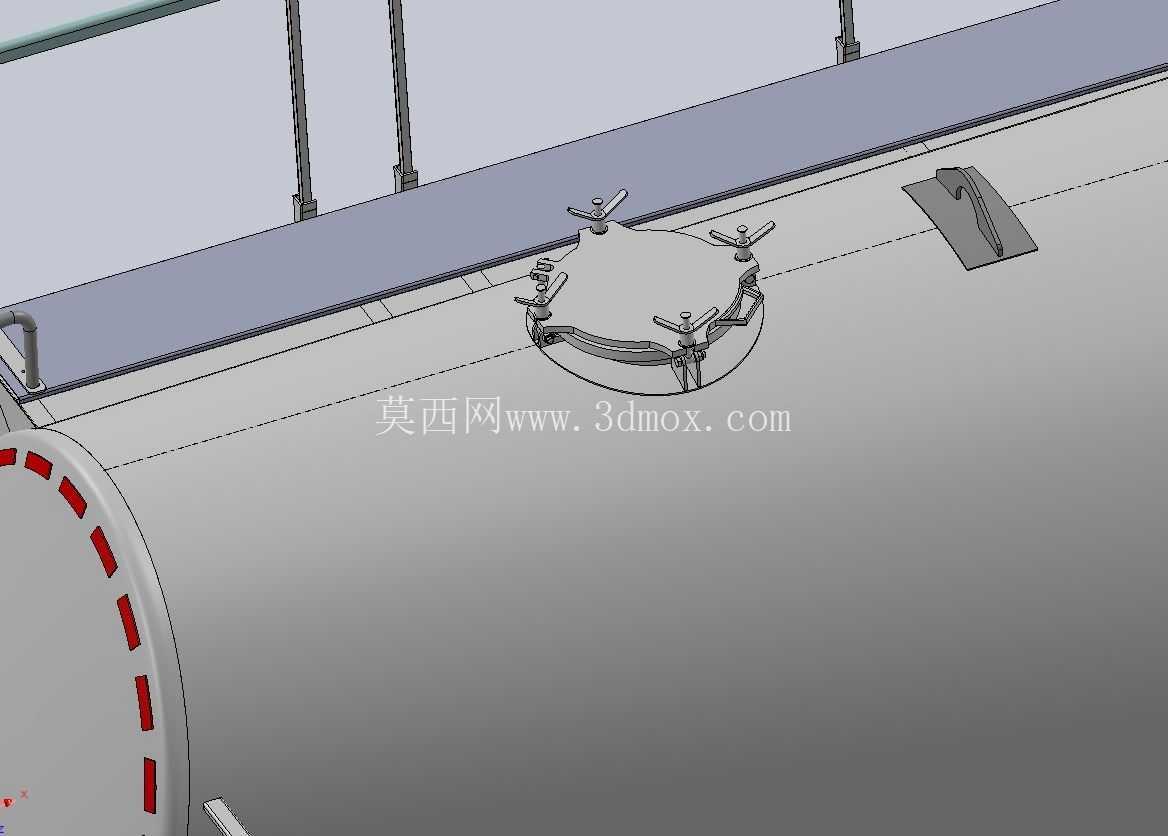

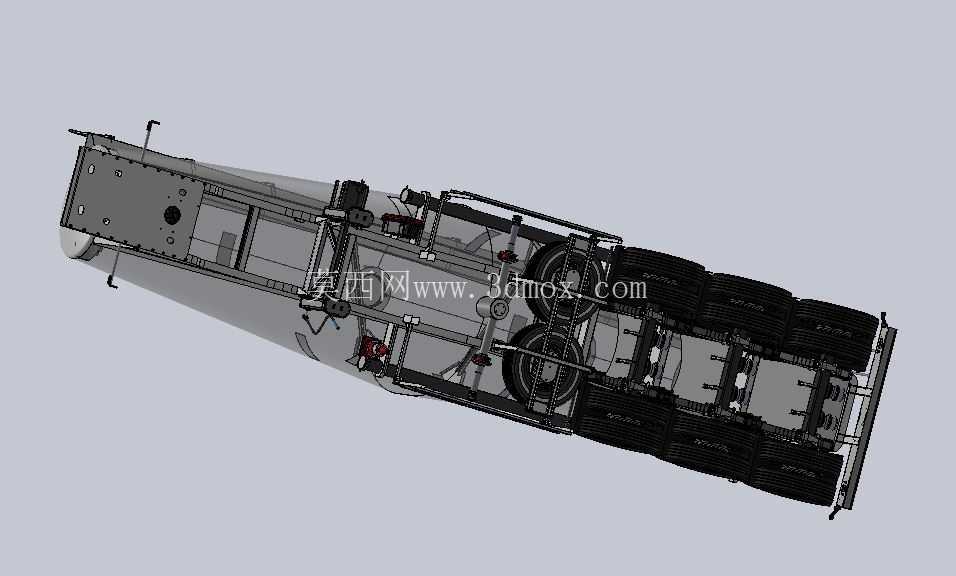

　　罐顶走道并非简单附属件，它需要与罐壁支撑梁协同布置，避免人员通行载荷直接作用在薄壁筒身上。人孔周边设置加强圈，既保证开孔后的局部刚度，也为密封压盖提供可靠安装面。罐体后部布置圆形端盖、检修梯和操作平台，侧面可见管路、阀件、支腿和挡泥板等附件。模型对车架纵梁、横梁、悬架安装区、牵引销区域以及罐体鞍座支承进行了实体表达，能够用于总布置校核和结构干涉检查。

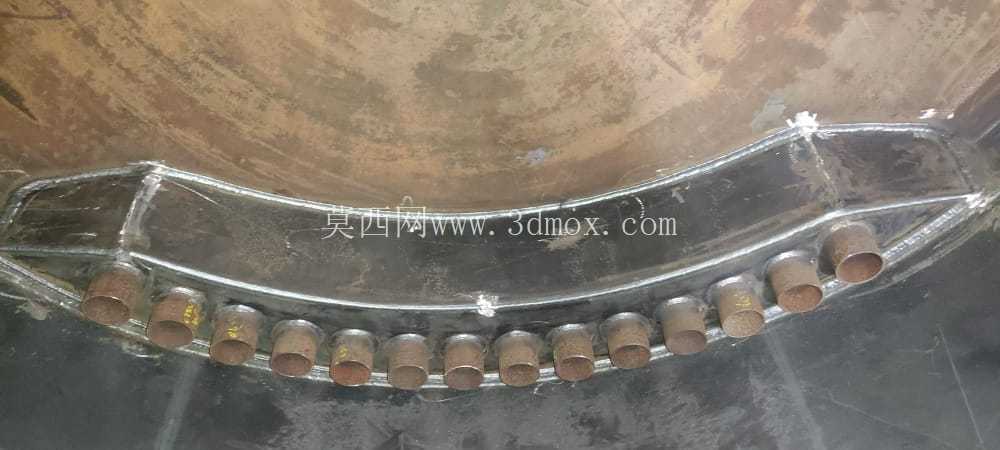

　　从实际用途看，车辆到达接收仓后，通常由外接压缩空气进入罐内流化装置，使粉状物料在罐底形成气固混合状态，再通过卸料管路输送至储仓。因此，罐体下部锥角、流化床布置、出料口位置和管道走向直接影响卸料速度与残料率。若锥段角度不足，物料容易在边角压实；若流化区分布不合理，则会出现局部起拱、出料脉动或管道堵塞。建模时应保留这些功能区域的相对位置，而不是只追求外观曲面光滑。

　　外形边界方面，半挂罐车的长度、宽度和高度需要与道路运输限界、牵引车头匹配以及转弯扫掠空间共同考虑。罐体直径决定车辆质心高度，筒身长度影响轴荷分配，后部三轴悬架承担主要载重，前支承腿在脱离车头时提供停放稳定性。车架与罐体之间的连接不能按普通平板货厢处理，因为罐内物料载荷会通过筒身和鞍座向车架集中传递，支承垫木或焊接支座区域需要有足够的扩散面积。

　　建模思路上，可先以罐体中心线和车架基准面搭建总装骨架，再分别建立筒身、封头、锥斗、人孔、走道、栏杆、爬梯、管路、车轴和悬架。筒身适合用旋转或放样方式生成，锥段与筒段相接处应保持切线和壁厚逻辑一致；顶部栏杆按照分段立柱、横杆和踢脚板拆分，便于后续出工程图。车轴、轮胎、挡泥板和灯具等附件虽然不参与罐体承压，但在整车干涉分析中不可省略，尤其在转向、悬架跳动和维修开启人孔时，附件边界会影响操作空间。

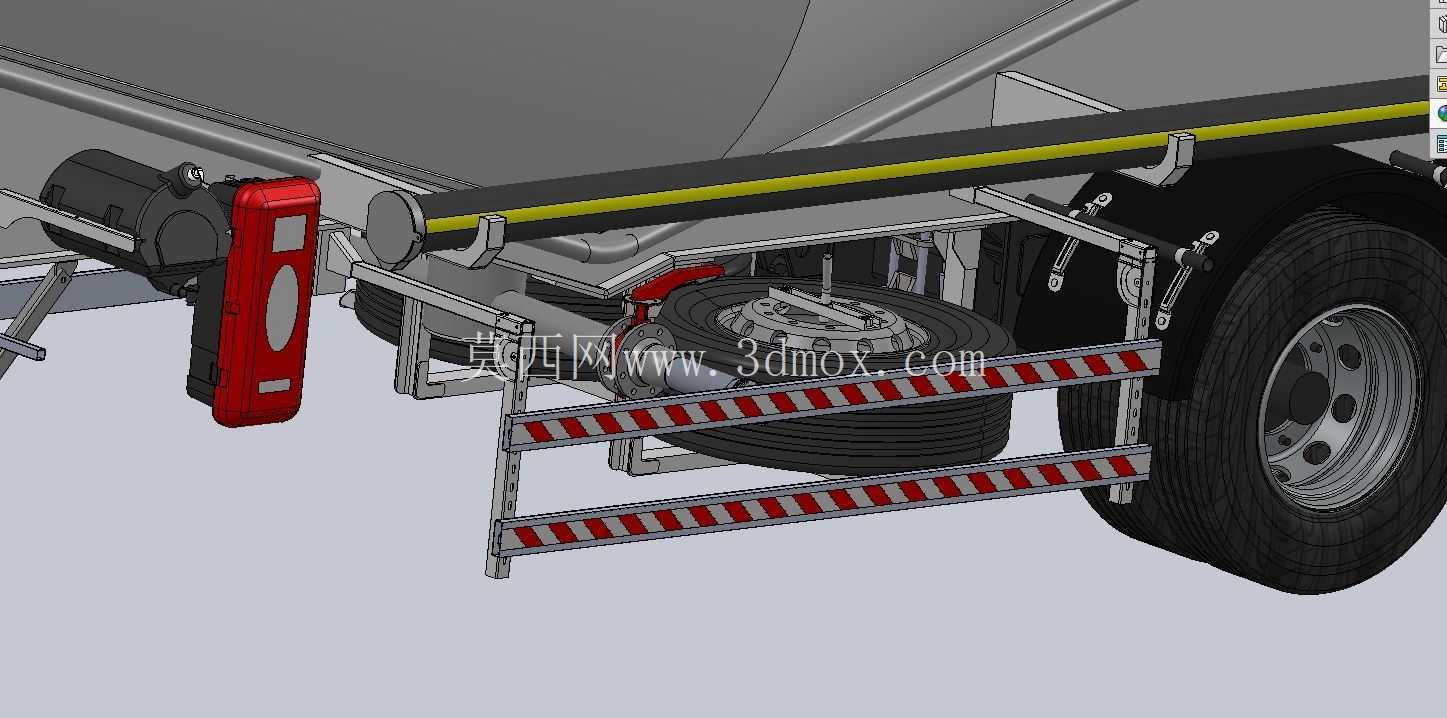

　　安装边界还包括牵引销高度、支腿伸缩范围、后防护位置、侧向护栏高度以及卸料管接头朝向。罐体与车架之间若采用垫块支承，需要在模型中体现垫块宽度和间隙，避免现场装配时出现焊缝干涉。管路阀件应沿车架侧面留出扳手操作空间，接头方向不宜贴近轮胎或制动气室。后下部防护和尾灯支架既要满足碰撞防护，也不能遮挡卸料软管连接。

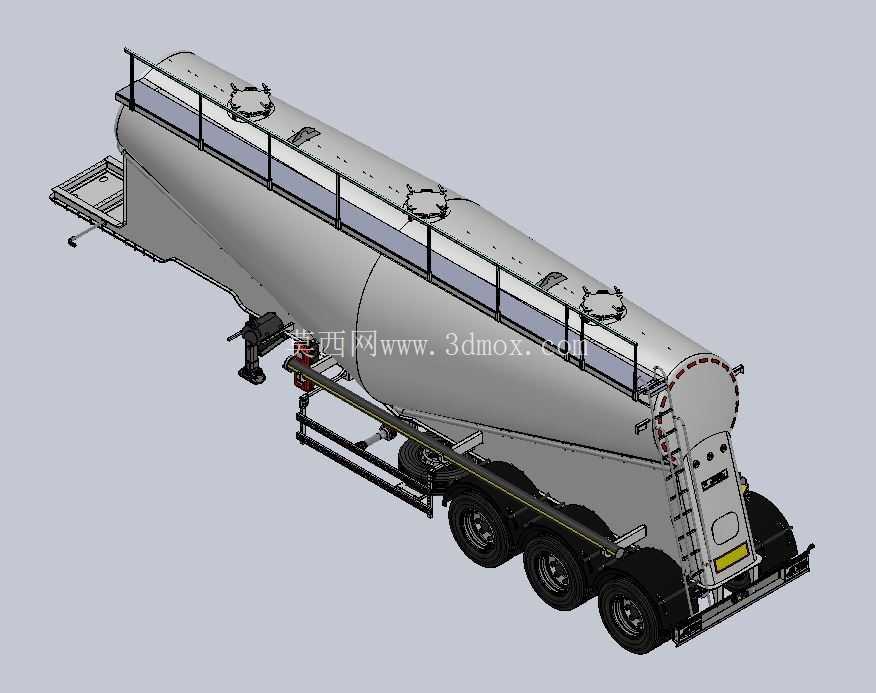

　　这类三维结构对专用车设计人员的价值在于，能够把罐体容积、车架承载、行走系统、检修通道和气力卸料附件放在同一装配环境中检查。通过截面测量可以评估罐壁与支架的连接关系，通过俯视布置可以核对人孔、走道和爬梯是否形成连续安全通道，通过侧视轮廓可以判断整车高度、轴间距和后悬长度是否合理。整体模型强调工程可制造性，既呈现散装水泥罐车的外观特征，也保留了粉粒物料运输装备在结构布置和使用维护上的关键细节。
