车间折臂式旋臂起重吊运设备结构

　　这套折臂式旋臂起重结构主要面向机加工车间、装配工位、维修工段和仓储流转区域，用来解决固定工位附近中小吨位工件的频繁吊运问题。现场常见的工况是机床上下料、模具翻转配合、零部件从料架转运到工装台、设备检修时拆卸较重部件，以及装配线上短距离定点取放。相比桥式起重机需要覆盖整个厂房通道，这类立柱式旋臂吊可以独立服务一个工位，不占用大面积厂房上部空间，也不必等待天车调度，操作人员在工位旁即可完成起升、回转和臂架姿态调整。

　　从结构组成看，设备底部采用方形法兰底板，通过多组地脚螺栓与混凝土基础或钢制平台连接。底板上方设置加强筋，将立柱承受的弯矩传递到基础接触面，避免立柱根部在满载回转时出现局部应力集中。主立柱为箱型截面，截面尺寸沿高度方向保持一致，内部可根据受力需要布置隔板，外部焊缝集中在底板、回转支承和臂架铰接区域。立柱顶部和中部附近分别承担折臂的支撑与回转约束，使臂架在不同伸展位置下都能保持稳定。

　　臂架采用两节折臂布置。第一节臂从立柱上部向外侧伸出，第二节臂通过中间铰接关节继续延伸，末端悬挂电动葫芦及吊钩组件。折臂形式的优势在于作业范围不是简单的圆形扇区，而是可以通过中间关节改变臂架折线，在设备、立柱、料架之间绕过障碍。靠近立柱的区域，臂架可以收拢，减少通道占用；需要远距离取件时，两节臂展开，覆盖半径明显增大。臂架主体采用焊接箱型梁结构，上下面板和侧板共同承受弯曲载荷，铰接点附近设置加厚连接板和销轴套，以反复承受起制动冲击。

　　回转部分围绕立柱轴线布置，支撑臂架和吊重产生的垂直力与倾覆力矩。工程设计时需要重点校核回转支承螺栓预紧、支承座焊接强度以及立柱顶部局部刚度。若回转阻力过小，吊重摆动时臂架可能随载荷漂移；若阻力过大，人工推移又会费力。因此在实际结构中通常会结合阻尼、定位摩擦面或限位块，使臂架在空载和轻载时便于转动，在停止操作后不会无故滑移。

　　中间折臂关节是该设备区别于普通直臂旋臂吊的关键。关节处通过销轴连接两段臂架，侧面设置连杆或锁定结构，用于维持臂架角度。吊钩位于第二节臂末端下方，电动葫芦沿臂架下侧或内置轨道运行，配合起升电机、减速机构、钢丝绳或链条实现垂直升降。末端还布置有控制线缆和吊挂开关，线缆沿臂架侧面固定并留出弯曲余量，避免臂架折转时拉扯。操作时，工人既可通过悬挂按钮控制起升下降，也可推动吊钩或吊件使臂架绕立柱回转，动作路径贴近人工装配节奏。

　　安装边界方面，底板基础需要满足静载和动载扩散要求，地脚螺栓的布置范围决定了基础最小尺寸。立柱高度要同时满足吊钩最高起升位置、臂架下净空、厂房梁底高度和运输通道要求。臂架完全展开时，末端水平距离决定工位服务半径；臂架收拢时，外侧轮廓决定设备停机占位。选型建模时不能只看额定起重量，还要核对最小幅度与最大幅度下的允许载荷、吊钩极限高度、臂架与墙面管线的安全距离，以及回转范围内是否存在立柱、设备控制柜或输送线干涉。

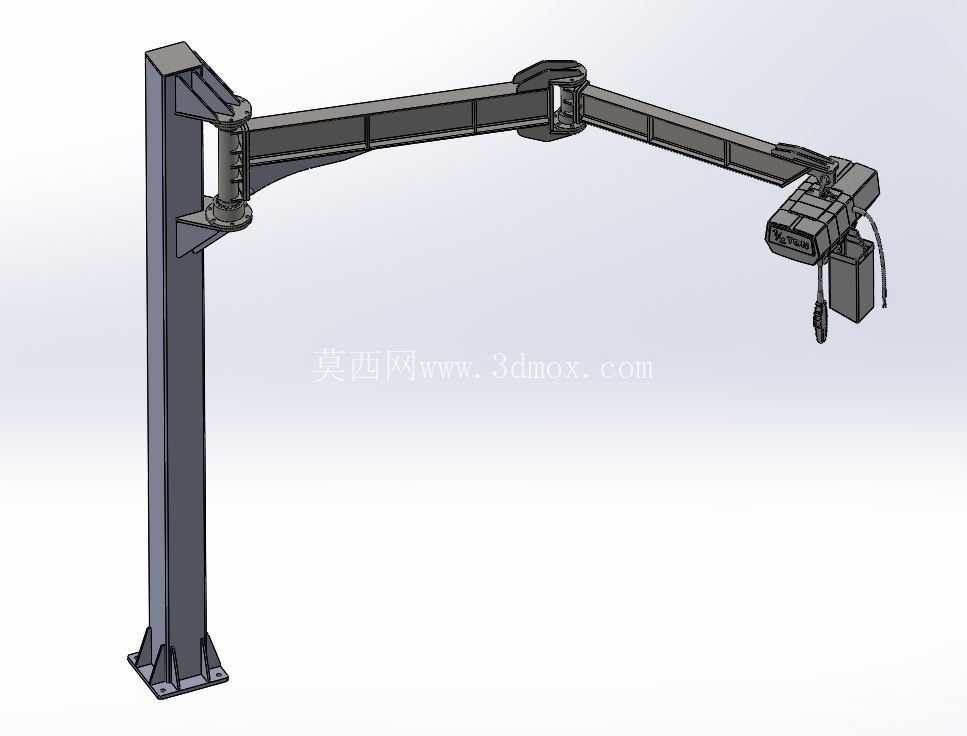

　　三维结构处理上，底板、立柱、臂架、铰接耳板、销轴、葫芦壳体、吊钩和线缆均按实体关系搭建，能够直观表达装配层级。焊接件需体现板厚、筋板和焊缝连接位置；转动副要保证同轴关系，便于后续做运动检查。干涉检查重点放在第二节臂折叠时与第一节臂、立柱之间的间隙，葫芦运行到端部时与限位结构的接触，以及吊钩上升到上极限时是否碰撞臂架头部。对于现场布置，还可把模型放入车间布局中，验证服务半径、操作通道和基础位置，从而为施工图、预埋件布置和起重工位规划提供直接依据。
