斯堪尼亚折臂随车吊配低平板半挂运输设备

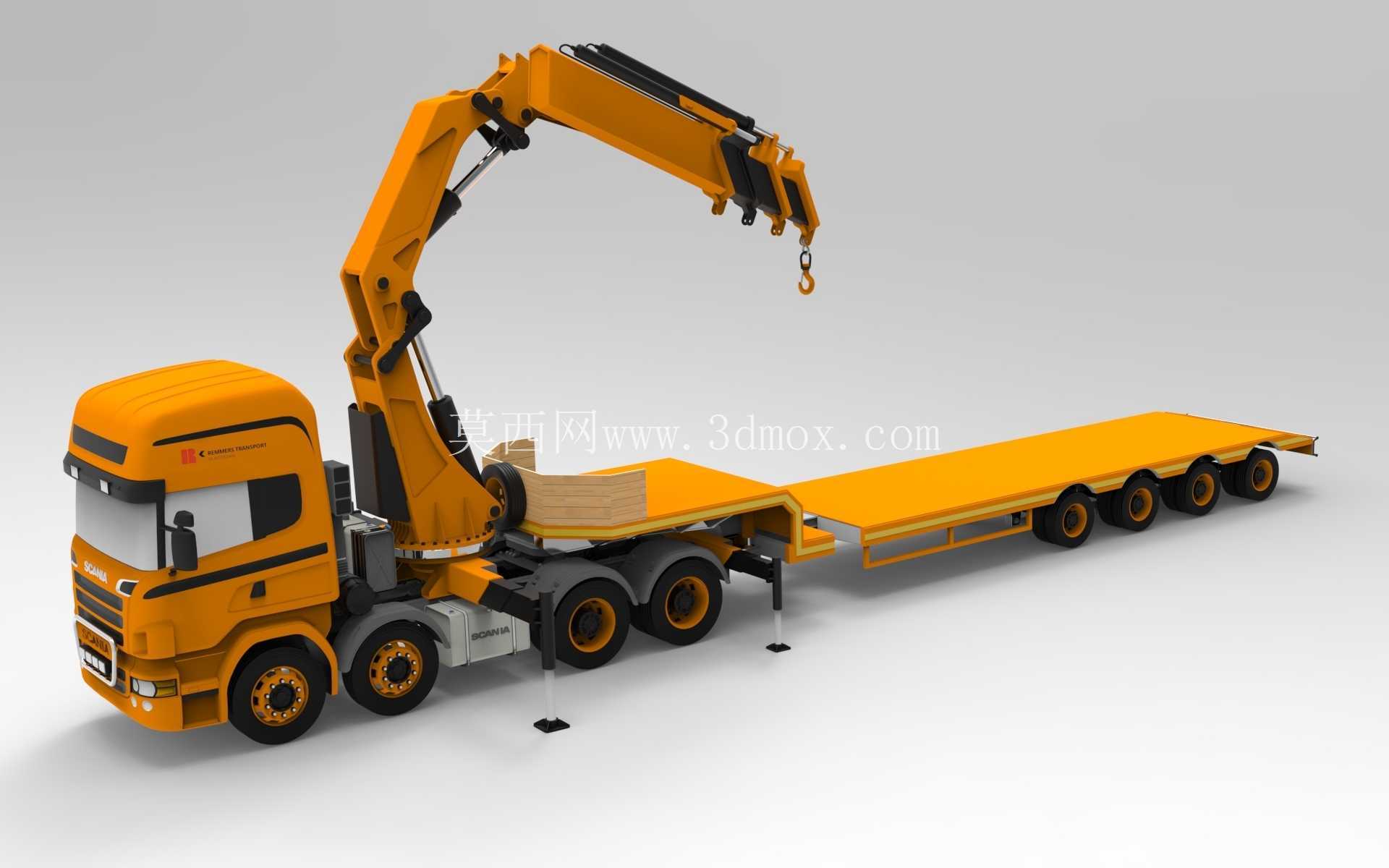

　　这套折臂随车起重运输装备的三维结构，面向厂区重型构件转运、野外工程设备进场、市政管网吊装、风电与基建辅助作业等高频场景，把牵引车头、折叠式起重臂架、可伸展液压支腿以及低平板半挂车整合为一套可独立完成“自装—自运—自卸”闭环作业的工程单元，无需额外搭配吊车与装卸机械，在狭窄工地、山区便道、城市限行路段这类常规吊装设备难以展开的区域，能大幅减少配套设备投入与作业等待时间。

　　从实际作业逻辑来看，折臂臂架采用多节铰接折叠布局，非作业状态下臂段可收拢贴合在牵引车与挂车衔接区域上方，不会像直臂随车吊那样向后伸出超长臂体，既压缩了整车行驶状态的外廓长度，也降低了下穿桥涵、进入厂房门洞时的高度干涉风险；作业时各节臂通过铰接点液压油缸依次展开，可根据吊重位置调整臂架弯折角度，吊钩能够越过挂车货台、侧方障碍物甚至低矮遮挡物完成取放料，在半挂货台装载大型罐体、工程机械底盘、钢结构件时，臂架作业范围可覆盖整个低平板承载面，无需反复挪车调整站位。

　　结构设计层面，牵引车头采用多轴重载底盘布局，车桥与悬架匹配大吨位承载需求，起重转台直接集成在牵引车后方的加强副梁上，副梁与底盘纵梁通过高强度连接座刚性固定，吊装作业产生的倾覆力矩会通过转台底座直接传递至四个可独立伸缩的液压支腿：支腿末端配备大尺寸支撑垫，作业时向下伸出撑实地面，将轮胎完全卸载，避免吊装过程中悬架弹性形变引发的整车晃动，支腿横向跨距可根据场地宽度调整，在松软场地可额外垫设钢板分散接地压强，这部分结构在三维建模中完整还原了支腿伸缩油缸、垂直支撑油缸、铰接锁止点的装配关系，能直接用于校核支腿全伸状态下的作业安全边界。

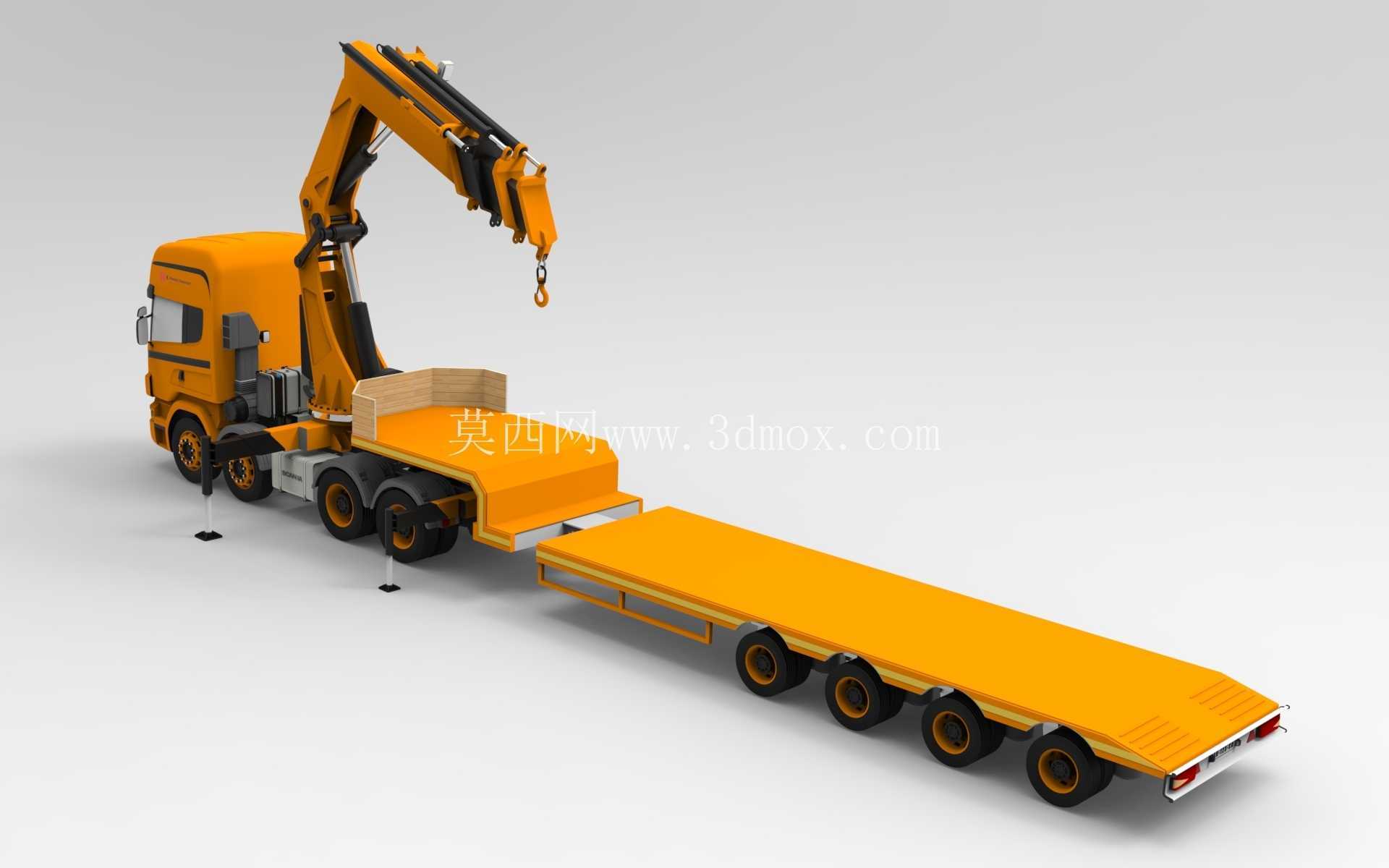

　　后方搭配的低平板半挂车采用阶梯式承载台面设计，靠近牵引衔接端的台面高度抬升，用于避让牵引车后桥与转向间隙，中段主承载面高度大幅降低，这种低台面设计首先控制了装载大件后的整车总高度，满足道路运输限高要求，同时降低重载货物的重心高度，减少高速行驶、弯道转向时的侧倾风险；半挂车设置多轴重载车桥，轮胎沿承载台尾部均匀排布，轴荷分布合规，台面边缘预留标准化捆扎挂点，可固定履带设备、型钢构件、异形工业部件，挂车与牵引车衔接的铰接回转结构保留足够转向角，满足厂区小半径转弯的通过性要求。

　　建模过程中对安装边界的校核覆盖了多个工程实际维度：行驶状态下折叠臂架的最高点需低于常规道路限高，臂架收拢后不存在与驾驶室、挂车货台的运动干涉；支腿全伸支撑时，支腿垫木的外伸宽度不会超出作业场地可容纳范围，臂架全幅度回转时，臂体轮廓不会与驾驶室、挂车护栏发生碰撞；半挂车满载工况下，低平板台面最低点与路面保留足够离地间隙，避免过坡道、减速带时发生剐蹭；起重作业的力矩传递路径从吊钩经臂架、转台、副梁最终分散至四个支腿接地位置，底盘车架的受力补强区域在模型中做了对应结构体现，可作为后续有限元受力分析、液压系统管路布置、作业幅度载荷表标定的基础参考，整套结构完整还原了实车装配的空间配合关系，没有遗漏关键铰接点、行走轮组与作业支撑部件的相对位置逻辑。
