多联阵列式接线端子排战斗坦克造型

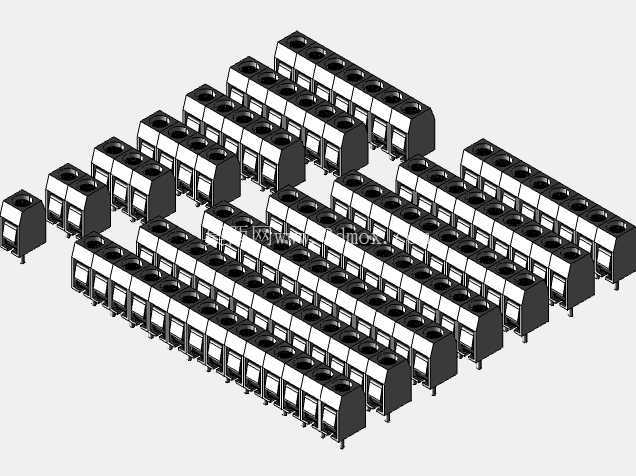

　　这套结构件在三维场景里以规整的多排多列方式铺开，单件本体是电气柜、控制箱、自动化设备配线环节最常见的栅栏式接线端子，只是在整体阵列组合后，外轮廓被排布成类似战斗坦克的视觉形态。实际工程使用时，并不会把数百个端子按这种坦克形状固定到柜体里，这种排布更多是建模阶段对批量装配、阵列约束、干涉检查能力的验证；真正落地的端子排会按照DIN导轨长度、柜内走线槽位置、接线维护空间来切段布置。

　　从单件功能看，端子本体承担导线与导线之间的可拆卸连接任务。黑色绝缘基座一般采用阻燃工程塑料成型，中部预留螺丝锁紧通道，导线剥头后插入端部孔位，拧紧压线螺丝即可把多股铜线或单股硬线压紧；相邻端子之间靠隔板形成电气间隙，避免不同电位导线短接。模型里每一个单元都保留了顶部穿线孔、侧面压线腔、底部卡位脚这些关键结构，没有为了视觉效果把壁厚抽成薄片，后续如果要出工程图，可以直接测量基座宽度、极间间距、安装脚高度。

　　阵列装配思路上，先完成单个端子的全参数建模：绝缘外壳做拔模斜度，压线螺丝与金属压线板单独建子装配，保证螺丝旋合行程符合实际拧紧量；随后沿端子长度方向做线性阵列，模拟多极端子并排拼接的状态，再沿纵深方向复制出多行，行与行之间留出和真实柜内双层端子排相近的维护间隙。做成坦克造型时，外围几行端子按照车体长宽比收边，中部凸起的多行对应炮塔区域，这种非规则阵列能快速暴露约束冲突——比如相邻端子的卡位脚是否重叠、顶部螺丝孔是否被旁边基座遮挡、底部导轨卡扣是否在同一基准面上。

　　现场安装边界方面，这类端子通常卡在35mm标准DIN导轨上，单件端子宽度决定每米导轨可容纳的极数，建模时阵列总宽度要对照电控柜内导轨有效长度核算；纵深方向的多行排布，行间需要预留至少导线弯曲半径加螺丝刀操作空间，实际柜内一般不会超过两到三层，模型里的大规模阵列主要用于批量BOM统计与渲染展示。接线时，导线从端子上方或侧方引入，线槽出来的线芯要留有余量，避免设备振动时端子根部受拉；多个端子拼接后，端部还要加装固定件，防止整排端子在导轨上滑动。

　　结构设计细节上，绝缘基座两侧做了拼接榫槽，相邻端子靠凹凸结构互相定位，阵列后整排不会出现歪斜；底部卡扣带有弹性让位间隙，装配到导轨时可以按压卡入，拆卸时用螺丝刀撬动卡扣即可脱出。模型中金属压线件与塑料基座的配合孔位留了合理间隙，既保证螺丝顺畅旋入，又不会出现压线板晃动；顶部孔位倒角处理，导线穿入时不会被锐边割伤铜丝。

　　应用场景覆盖低压配电柜、PLC控制箱、机床操作站、自动化生产线接线工位，凡是需要把现场传感器线、动力线、信号线集中转接的位置，都会用到这类多联端子。选型时要根据导线截面积匹配额定电流，根据回路数量确定端子极数，再根据柜内空间决定单层还是双层布置；三维阶段把端子按实际排布装配进去，可以提前核对走线槽与端子的相对位置，避免生产接线时才发现螺丝刀操作空间不足、导线弯曲半径不够这类返工问题。整套模型把单件细节与大规模阵列结合，既可以作为端子排结构设计的参考，也能用于装配体阵列练习与渲染展示。
