阀盖启闭用连杆式重载机械铰链

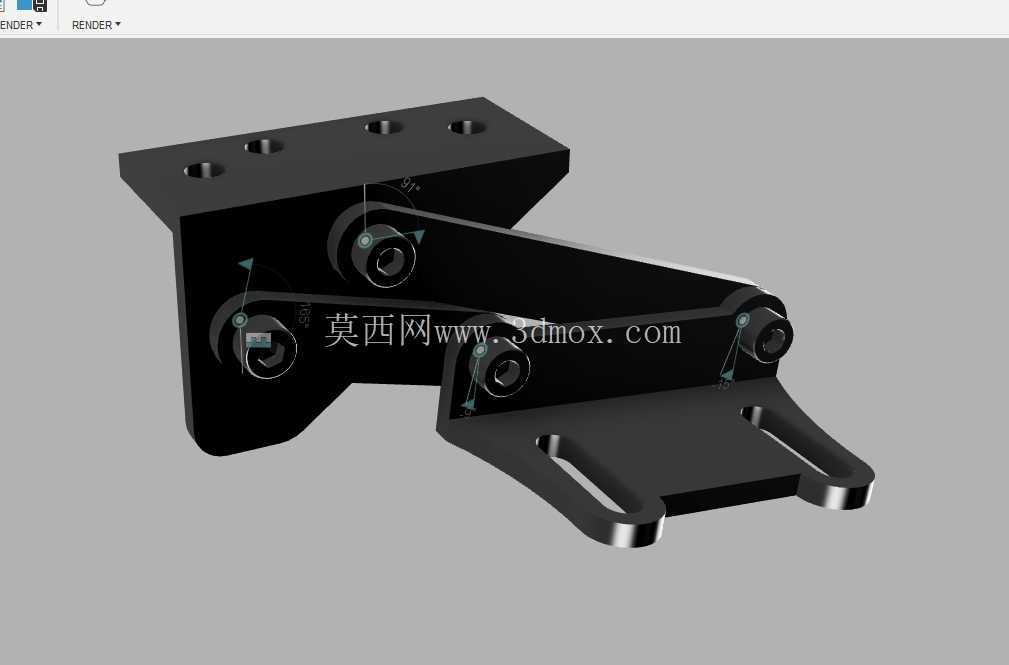

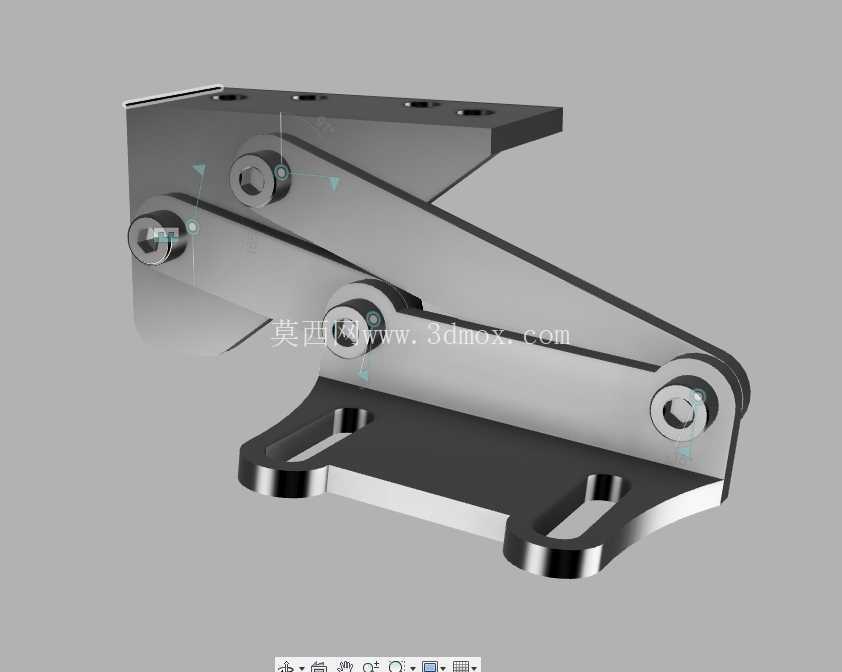

　　这套连杆式机械铰链的核心使用场景，集中在工业承压罐体、工艺管汇配套阀盖的频繁启闭工位，常见于化工配料车间的反应釜人孔阀盖、流体输送管线的检修端盖、蒸汽系统疏水阀组的防护盖板，以及需要反复开合实现内部构件检修、密封件更换、介质采样操作的各类带盖承压设备上。不同于普通柜门采用的单轴合页，这套结构采用四连杆联动的构型设计，整套构件分为上下两个安装基座、两组传动连杆、四个铰接转轴三个部分，上基座通过多组螺栓孔固定在阀盖或者设备活动盖板的背面，下基座通过两个长条形腰型安装孔固定在设备本体的固定支架或者阀体侧壁上，两组连杆交错布置，所有铰接位置都采用带衬套的转轴配合，转动过程中不存在单点卡滞的问题。

　　从实际功能特性来看，这套铰链在阀盖开启过程中不会沿着单一转轴做圆弧摆动，而是通过连杆的联动轨迹，让阀盖在翻开的初始阶段先整体向上抬升一小段距离，完全脱离阀座端面的密封面，避免阀盖转动时刮蹭密封垫片、磕碰阀座定位止口，待密封面完全脱开之后再带动阀盖向侧上方翻转，翻开到最大角度时阀盖会停留在阀体侧方的安全位置，不会因为自重自行回落夹伤检修人员，也不需要额外加装支撑气弹簧来维持开启状态。相比普通单轴合页，这种连杆结构的运动轨迹完全匹配阀盖的启闭需求：普通合页安装后阀盖转动时圆心固定，阀盖边缘和阀座之间的间隙在开启初始阶段极小，很容易挤压密封圈，甚至带压残留的介质会在转动时被剪切挤出，而这套四连杆结构的抬升行程刚好可以在阀盖转动前留出10到15毫米的密封面脱离间隙，完全规避密封件磨损的问题。

　　设计阶段的尺寸边界和安装校核需要结合实际阀盖参数调整，下基座的两个腰型孔长度预留了20毫米的安装调节量，现场安装时可以根据阀体支架的实际螺栓孔位微调固定位置，不需要在现场对支架进行二次补焊钻孔；上基座的六个安装孔位按照通用阀盖的螺栓排布间距设计，孔位沉台深度适配内六角圆柱头螺栓的安装，螺栓锁紧后头部完全沉入沉台内部，不会突出基座表面和连杆运动路径发生干涉。所有连杆的板厚按照重载工况选取，单组铰链的额定承载能力可以适配重量在80公斤以内的阀盖，常规通径DN200以内的压力阀盖单套铰链即可满足支撑需求，通径更大、重量更高的阀盖可以在阀盖两侧对称布置两套铰链，同步联动过程中不会出现运动不同步的卡滞问题。

　　建模过程中所有铰接位置都按照实际装配间隙做了配合校验，转轴和连杆孔之间保留0.2到0.3毫米的转动间隙，衬套采用自润滑铜套结构，长期在多粉尘、有少量介质飞溅的车间环境下使用不需要频繁加注润滑脂，连杆的轮廓棱边全部做了圆角倒钝处理，没有尖锐的加工棱角，现场安装和检修操作时不会划伤操作人员。上下基座的安装贴合面都做了平面度要求，固定后基座和阀盖、阀体支架的贴合间隙小于0.1毫米，避免长期承受偏载出现基座变形、连杆错位的问题。整套结构没有复杂的异形曲面，所有构件都可以采用普通钢板激光切割后钻孔、铣削沉台、焊接衬套的工艺完成加工，不需要开模铸造，小批量定制的加工成本很低，维护时如果衬套出现磨损，只需要拆卸转轴更换铜套即可，不需要整体更换铰链总成，非常适合工业现场各类非标阀盖的改造和新设备配套使用。在布置安装位置时需要注意，铰链的下基座固定面要和阀盖的密封端面保持平行，初始安装位置要保证阀盖完全闭合时，连杆机构处于接近死点的锁紧位置，设备运行带压时阀盖不会受到内部介质压力作用出现自行松脱的趋势，联动过程中连杆的整个运动包络空间内不能布置其他管线、操作手柄，避免阀盖翻开时和相邻构件发生碰撞。
