移动式V型防滑爬坡输送设备

　　该设备面向散料、袋装件、箱装件以及表面光滑易滑移物料的短距离转运输送，常见于仓库装卸、车间工序衔接、农产品分拣、包装线尾端收集和临时作业场地。整机采用倾斜布置，输送面由低位进料端向高位卸料端抬升，配合带面上连续分布的V形肋条，使物料在爬坡过程中受到横向约束和纵向阻挡，减少普通平皮带在大倾角工况下出现的下滑、滚落和偏摆问题。

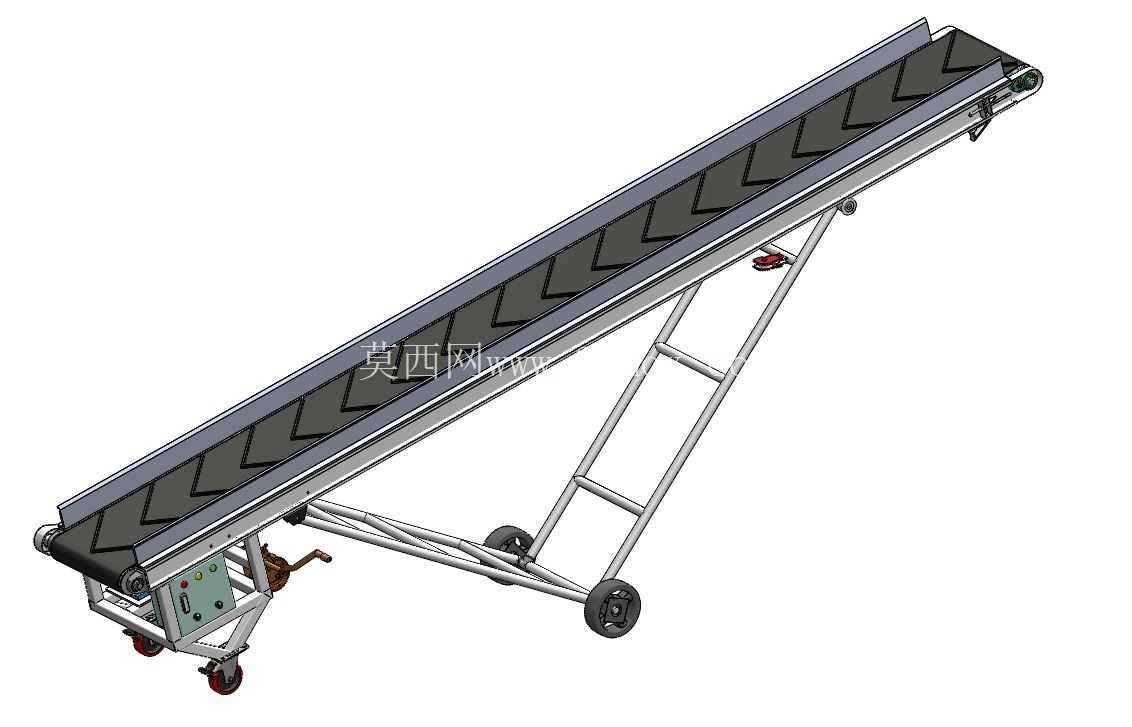

　　从结构组成看，设备主要由主输送架、皮带、头尾滚筒、托辊组、驱动单元、张紧机构、移动底盘、斜撑支架、高度调节机构和行走轮构成。主输送架采用长梁式框架，两侧型材承担皮带张力与物料载荷，框架内部布置托辊以支撑承载段皮带，回程段则通过下部托辊或导向件保持皮带运行轨迹。头尾滚筒分别设置在倾斜架两端，端部滚筒需保证足够的包角和同轴度，避免皮带跑偏；驱动侧通常与减速电机、链轮或传动辊连接，使皮带以稳定线速度运行。

　　V形肋输送带是该方案的核心。皮带表面沿宽度方向形成凸起肋条，肋条在物料下方形成挡边效果，当输送倾角增大时，物料重力沿皮带方向的分力会被肋条承受，尤其适合颗粒、袋装粉料、纸箱、塑料周转件等在平面皮带上容易打滑的对象。与深斗式挡边带相比，这种V形结构对物料形状适应性更宽，卸料后残留较少，也便于日常清扫。皮带两侧边缘应保持平整贴合，肋条高度、间距和输送带宽度需要依据物料粒度、单件重量及爬坡角度匹配，过密会增加清扫难度，过疏则挡料能力不足。

　　移动底盘的设置使设备不依赖固定基础。低位端配置小直径万向轮，高位或中部配置较大行走轮，作业时可通过人工推移快速改变位置；轮架附近设置支撑或锁定结构，设备运行时需降低轮子受力，防止整机在振动和偏载下移位。斜向支撑腿从底盘延伸至主架中部，形成三角形承力体系，既承担输送带和物料的竖向载荷，也抵抗倾斜输送带来的水平分力。支架上的升降调节结构用于改变出料端高度，以适配不同货车栏板、料斗入口或接料设备高度；调节时应保证两侧支撑同步，避免主架扭曲。

　　设计时需要先确定输送长度、提升高度和倾角。倾角并非越大越好，虽然大倾角能缩短占地长度，但会显著提高物料下滑风险，并增大皮带张力、驱动功率和机架倾覆力矩。对于普通箱袋类物料，宜结合摩擦系数、物料重心高度和肋条阻挡能力选取合理角度；对松散颗粒料，还需考虑进料冲击和物料滚落方向。进料端应尽量保持平稳落料，落差较大时可增设导料板或缓冲托辊，防止物料直接砸击皮带造成跑偏和局部磨损。

　　安装边界方面，三维布局时需同时校核水平投影长度、垂直提升高度、设备后退空间和轮子转弯半径。高位卸料端下方要预留接料设备或车辆空间，低位进料端则需留出人工上料或上游设备出料位置。维护侧应保证张紧装置、驱动部件和滚筒轴承可达，皮带更换路径不能被斜撑完全遮挡。机架在最低与最高两种升降状态下都要检查支腿角度、轮组接地、驱动端干涉和皮带张紧量，避免只在单一高度完成建模而忽略调节工况。

　　建模过程中，输送带可按装配状态表达为闭环柔性件，肋条随带面沿头尾滚筒弯曲；工程细化时应关注滚筒直径与肋条弯折半径的关系，若肋条过厚或滚筒过小，长期循环弯曲会加速带面疲劳。机架焊接处、轮轴安装座、电机安装板和张紧螺杆座属于载荷集中区域，应在结构树中单独体现，便于后续出工程图和强度校核。整体方案强调可移动、可升降、防滑爬坡和快速转场，适合作为非固定生产线中的柔性输送单元。
