带阻挡定位的动力辊筒输送线

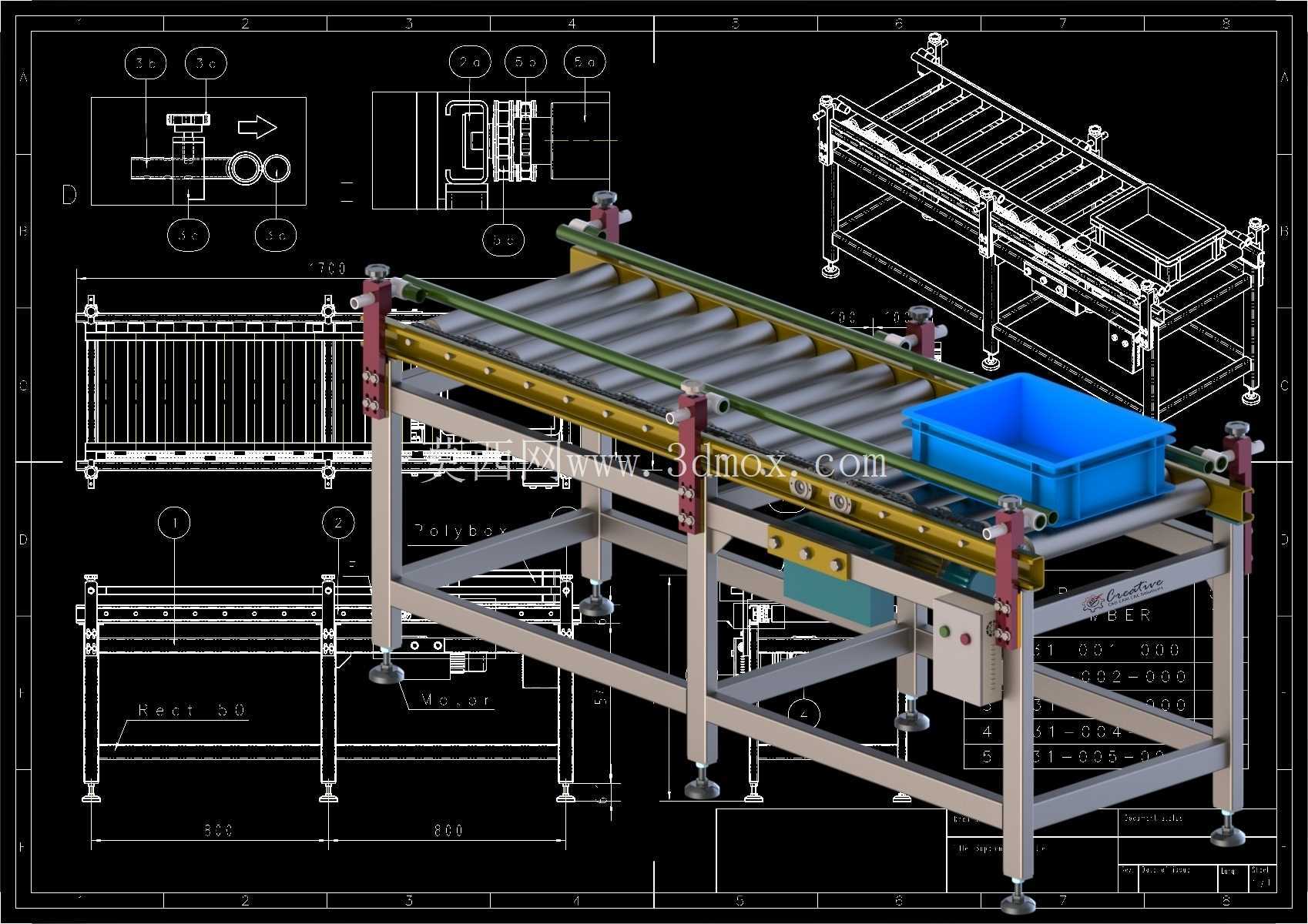

　　现场布置这类辊道时，最先要核对的不是单机长度，而是工件周转箱的底面尺寸、进出场方向和上下游设备的接驳高度。图中结构采用分段式机架，主体承载段布置密集动力辊筒，端部衔接无动力或过渡辊区，蓝色周转箱停放在定位工位，说明该段并非单纯连续输送，而是承担来料暂存、工位阻挡、顶升转移或人工/机器人取放前的定位功能。辊筒间距按箱体最小支撑跨度校核，避免小尺寸箱底在两根辊筒之间下陷；对于软底托盘或尺寸变化较大的箱体，还需在选型阶段复核辊筒直径、壁厚与支点数量。

机架以型钢焊接或螺栓装配形成矩形框架，四条支腿下方设置可调脚杯，用于补偿地面不平并微调输送面高度。

　　支腿与横梁之间布置斜撑和加强件，使满载启停时机架的扭转变形控制在允许范围内。实际安装边界要预留两侧维护空间，尤其驱动侧需留出电机、减速装置、链条或同步带轮的拆装位置；设备端部与顶升移载、分拣机、包装线或立体库出入库口对接时，应保证辊筒顶面标高一致，过渡段间隙不能过大，否则箱体经过时会产生冲击或卡滞。

辊筒输送的核心在于稳定摩擦驱动。动力辊筒通常通过链传动、多楔带或同步带获得扭矩，图中长距离辊面适合采用分段驱动，以降低单组传动件负载，并在某段需要停机积存时减少连续摩擦。

　　线体侧边可安装导向栏，防止周转箱偏斜；在停止位设置阻挡机构后，箱体被截停，后续箱体可按工艺要求形成队列，也可配合光电检测实现逐件放行。若工位需要横向移载，机架内部会预留顶升机构、平移链条或皮带的安装空间，图中下部箱体区域正适合容纳电气与传动组件。

设计这类设备时，载荷计算不能只看箱体自重。周转箱内零件堆放不均、搬运冲击、频繁启停以及多箱积压，都会放大辊筒和机架受力。辊筒轴径、轴承座形式、机架梁截面和脚杯承载能力需按最不利工况选取；输送速度则要与后段节拍匹配，过快会导致箱体撞击阻挡器，过慢则降低产线吞吐。

　　对于电子装配、仓储分拣、包装码垛或车间工序转运场景，线体高度通常还要兼顾人员操作、机械手抓取范围和AGV接驳，不能孤立按标准高度绘制。

三维建模时，辊筒、支腿、横梁、导向件和阻挡位应按装配关系分层建立，便于后续调整线体长度、辊距和驱动段位置。工程图中需表达总长度、宽度、输送面高度、支腿落点、固定脚杯调节范围、进出料方向以及外部电气接口位置。现场落位还要考虑地面载荷、检修通道、气源或电缆走向，并在多段线体拼接时控制直线度与水平度。这样得到的输送结构既能完成箱体的连续转运，也能在自动化工位上提供可靠的停位与衔接基准。
