小型桌面三轴数控雕刻铣床结构

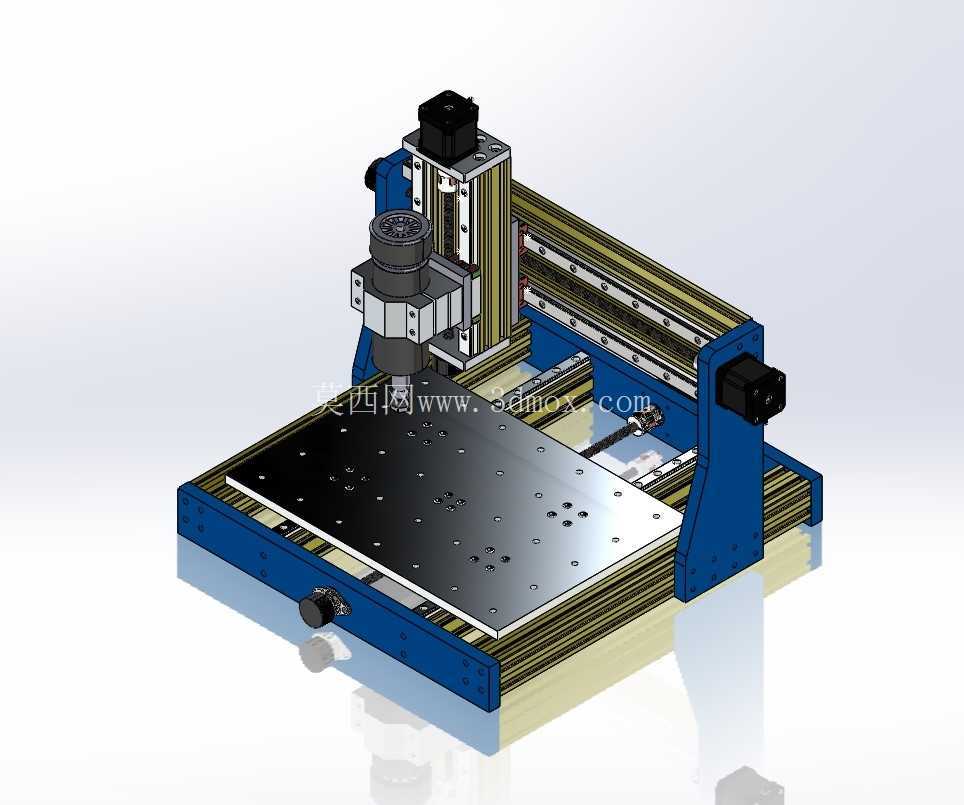

　　这套小型龙门式三轴数控加工设备主要面向桌面级轻切削、样件加工、教学实训和小批量精密加工场景。整机采用横梁跨置在两侧床身上的布局，X向运动由工作台沿床身长度方向完成，Y向运动由横梁上的滑板横向移动实现，Z向则通过立柱滑台带动主轴上下进给。这种结构在有限占地内保留了较完整的数控铣削能力，适合加工塑料、木材、软铝、铜件、亚克力、发泡材料以及薄型板材，也可用于PCB铣槽、面板开孔、标识雕刻、治具修配和小型零件轮廓加工。

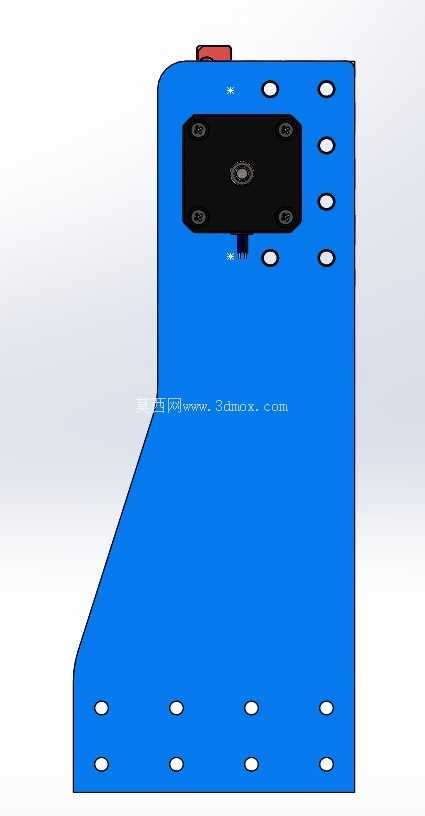

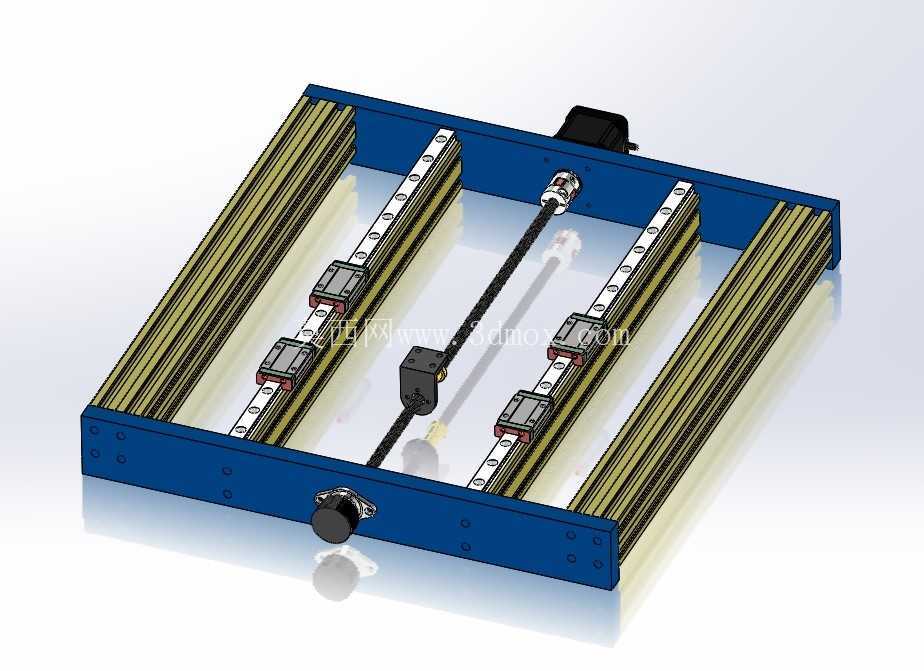

　　从实际使用角度看，设备的核心价值在于把工业数控铣床的运动逻辑压缩到桌面环境中。底部床身承担整机支承和X向导向，两侧立板形成稳定门架，横梁承载Y向拖板与Z向主轴单元。运动轴多采用线性导轨与传动丝杠组合，导轨负责约束运动方向并承受切削反力，丝杠将步进电机的旋转运动转换为直线进给。各轴端部配置步进电机，通过联轴器或同步带与传动机构连接，能够按照控制程序完成定位、直线插补和轮廓加工。对于轻载加工而言，这种方案兼顾了进给分辨率、重复定位能力和制造成本，也便于后期维护、张紧和更换易损件。

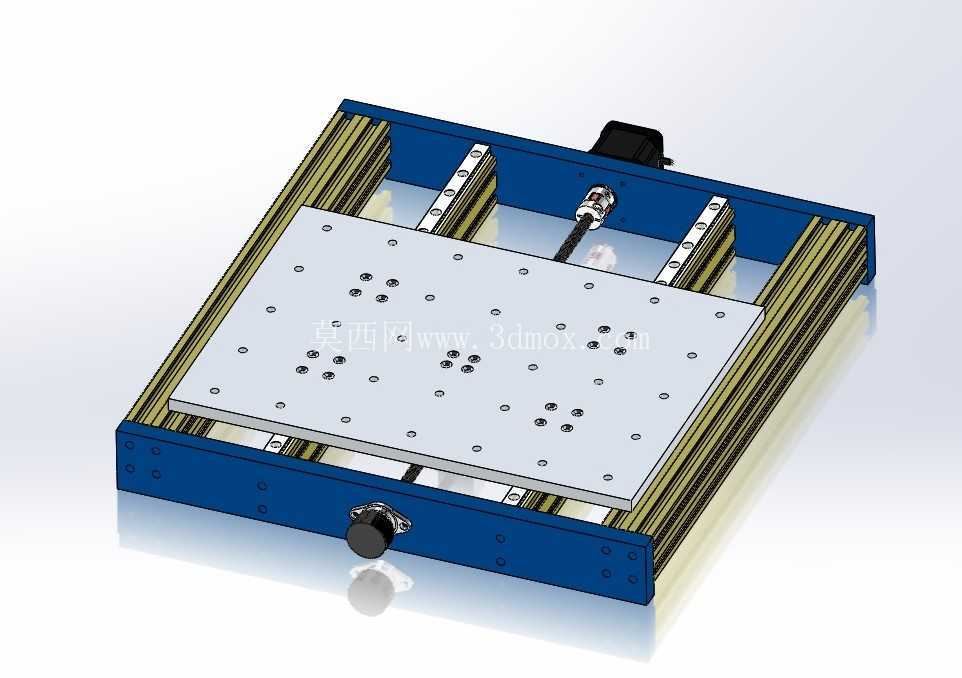

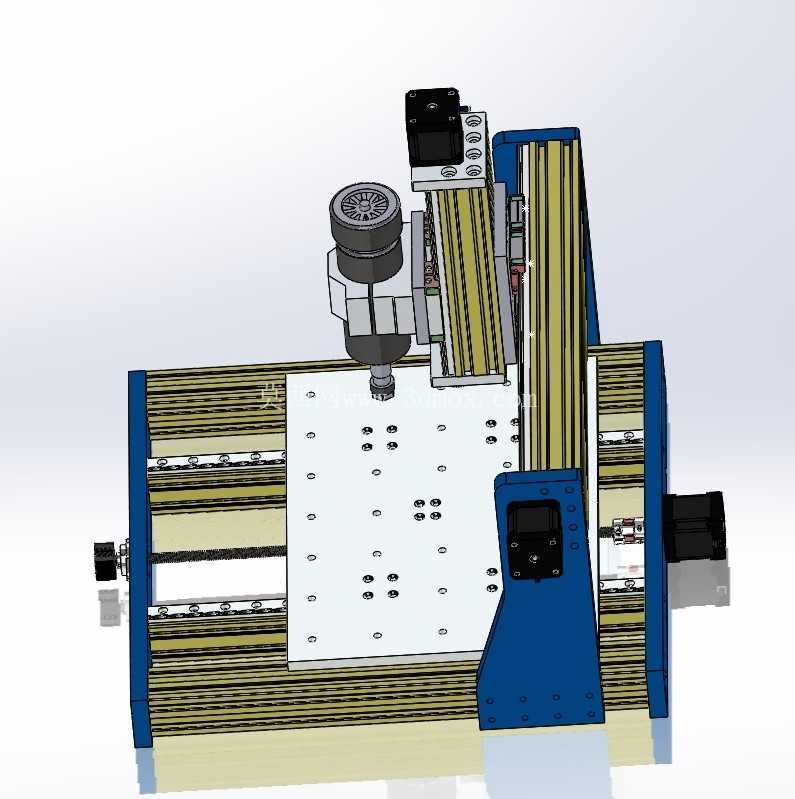

　　工作台区域是加工边界和装夹设计的重点。台面上布置有规律的安装孔位和T形槽式装夹基础，可通过压板、夹具、平口钳或定制治具固定坯料。孔位分布兼顾了不同尺寸工件的装夹需求，中间区域适合放置小型规则坯料，边缘孔位可用于定位挡块和辅助压紧。设计时需要关注工件高度、刀具伸出长度和Z轴安全行程之间的关系：过高的坯料会压缩主轴下探空间，过薄的板材则需要垫平，避免铣穿台面或使刀具进入无效行程。工作台周边应保留上下料和排屑空间，尤其是X向两端，不能与机架、电机或线缆发生干涉。

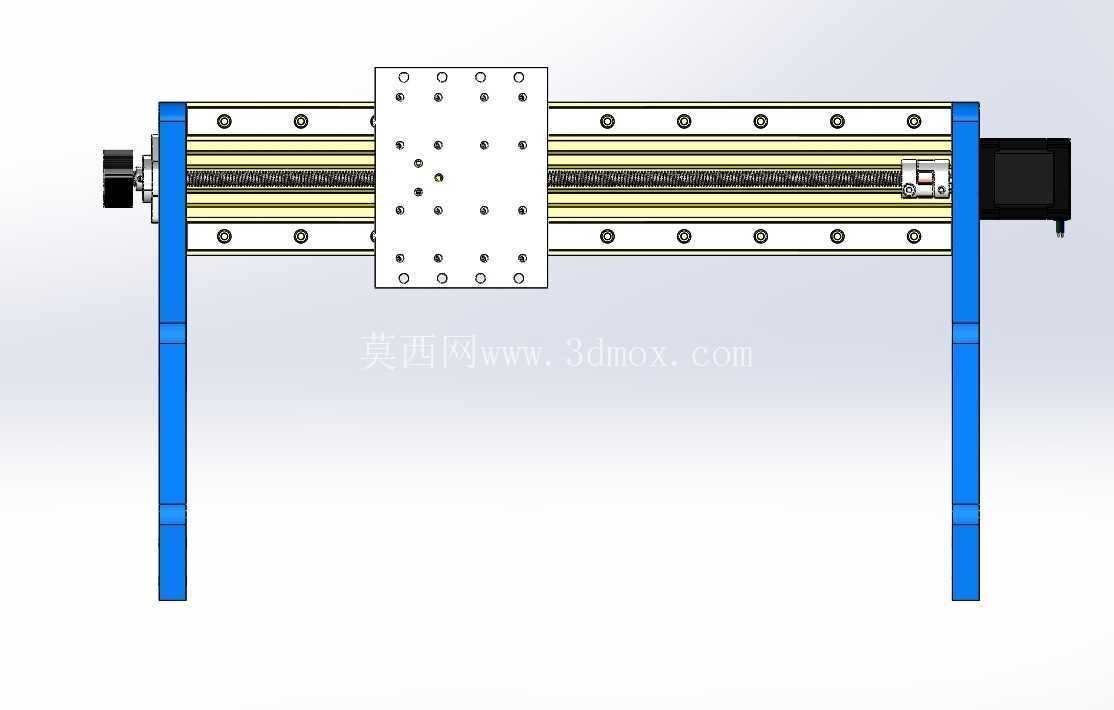

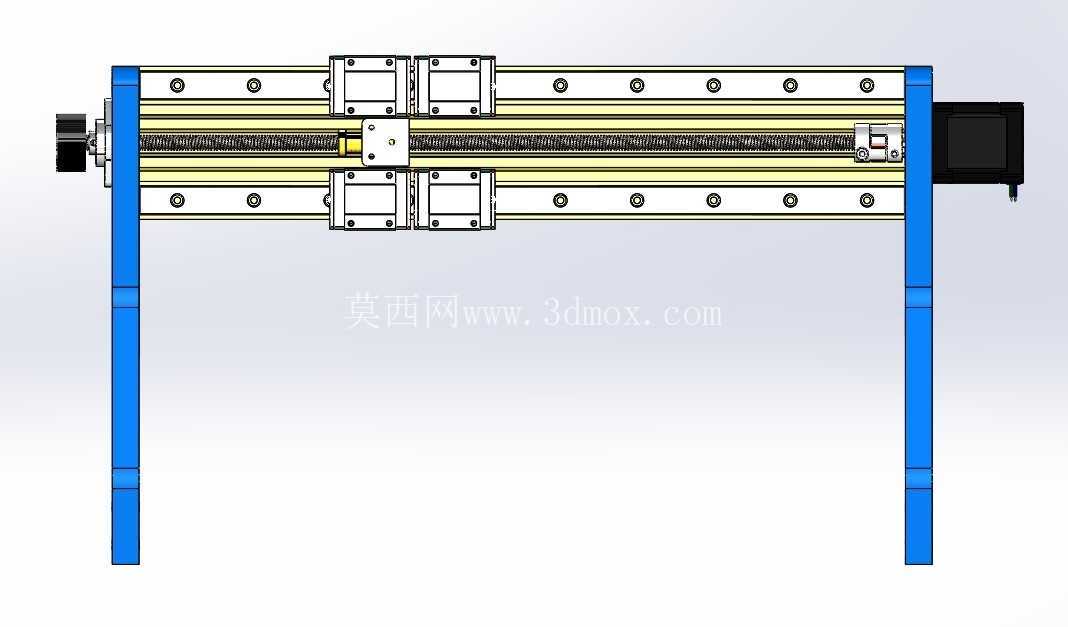

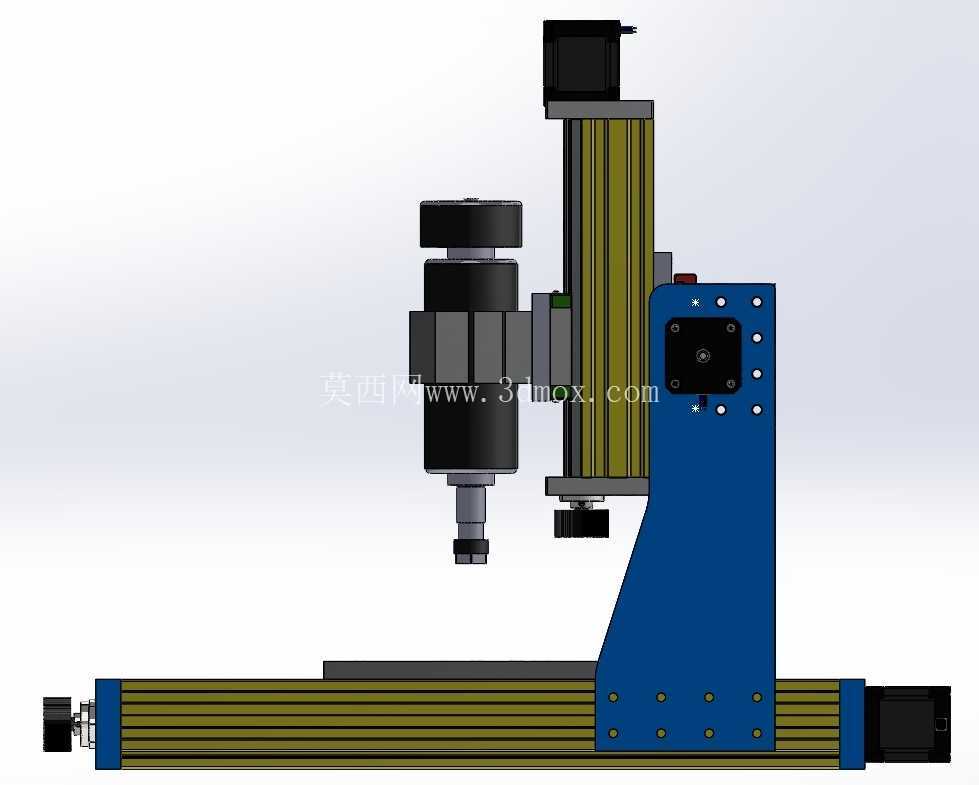

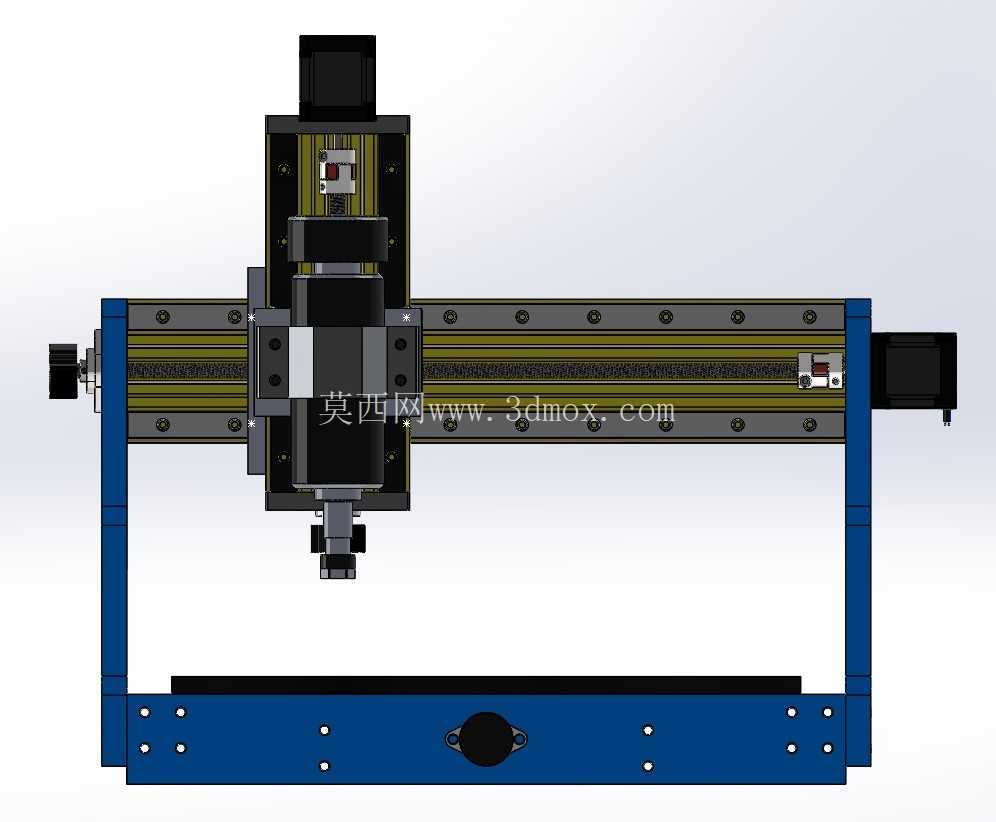

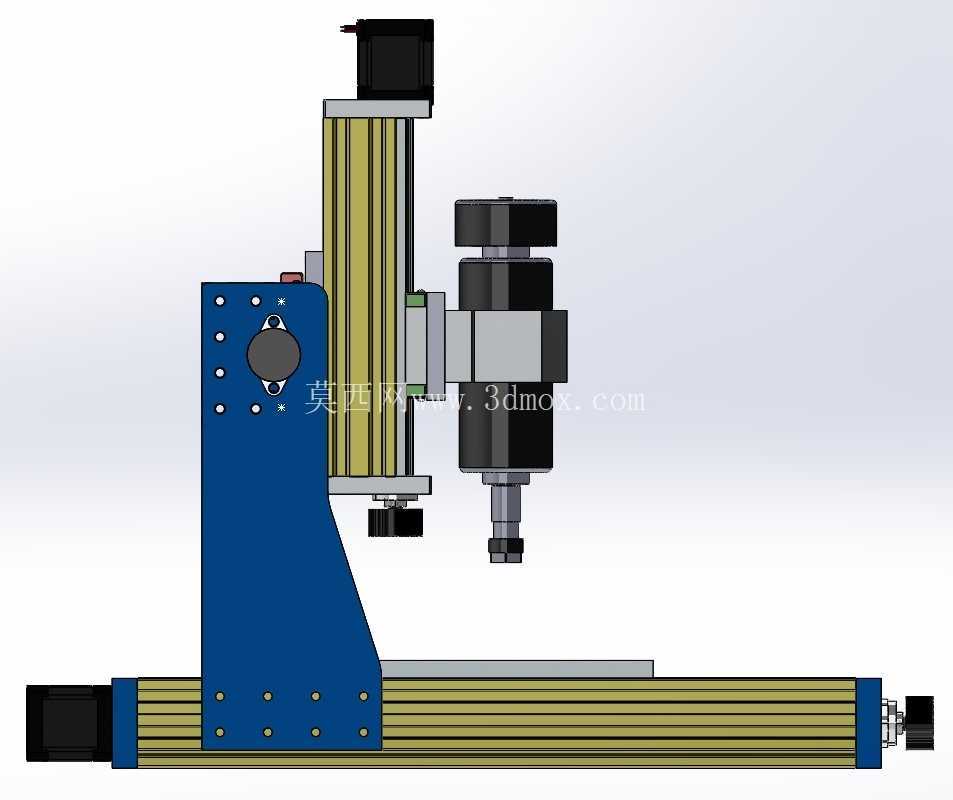

　　主轴单元安装在Z向滑台上，前端夹持旋转刀具，后部或侧部连接驱动与供电线路。主轴滑台沿竖直导轨移动，承担进刀、抬刀和深度控制。加工深槽或钻孔时，Z轴刚性直接影响孔壁质量和刀具寿命；进行表面雕刻时，Z向微量进给的稳定性又决定线条深浅一致性。因此在结构建模时，主轴座、滑台连接板和压块之间的配合需要尽量减少悬臂感，电机与主轴的重心应靠近导向元件，避免高速运行时产生明显振动。横梁与Y向拖板的连接同样要控制间隙，横向进给时若支承跨距不合理，会在切削侧边轮廓时出现让刀现象。

　　外形与安装边界方面，该设备属于紧凑型台式机床，占地面积小于常规立式加工中心，但四周仍需预留操作距离。后部和侧部要给电机、拖链、线缆和吸尘管路留出弯曲半径，前部应方便观察刀具和取放工件，底部需要放置在刚性足够的工作台或机架上。若台面过于单薄，机床自身的微振动会被放大，加工表面容易出现振纹；若支承面水平度不足，导轨长期受力不均，还会影响运动精度。设备安装时还应考虑电控箱、驱动器、电源和急停装置的位置，强电与信号线尽量分开走线，运动线缆采用拖链约束，避免反复弯折造成断裂。

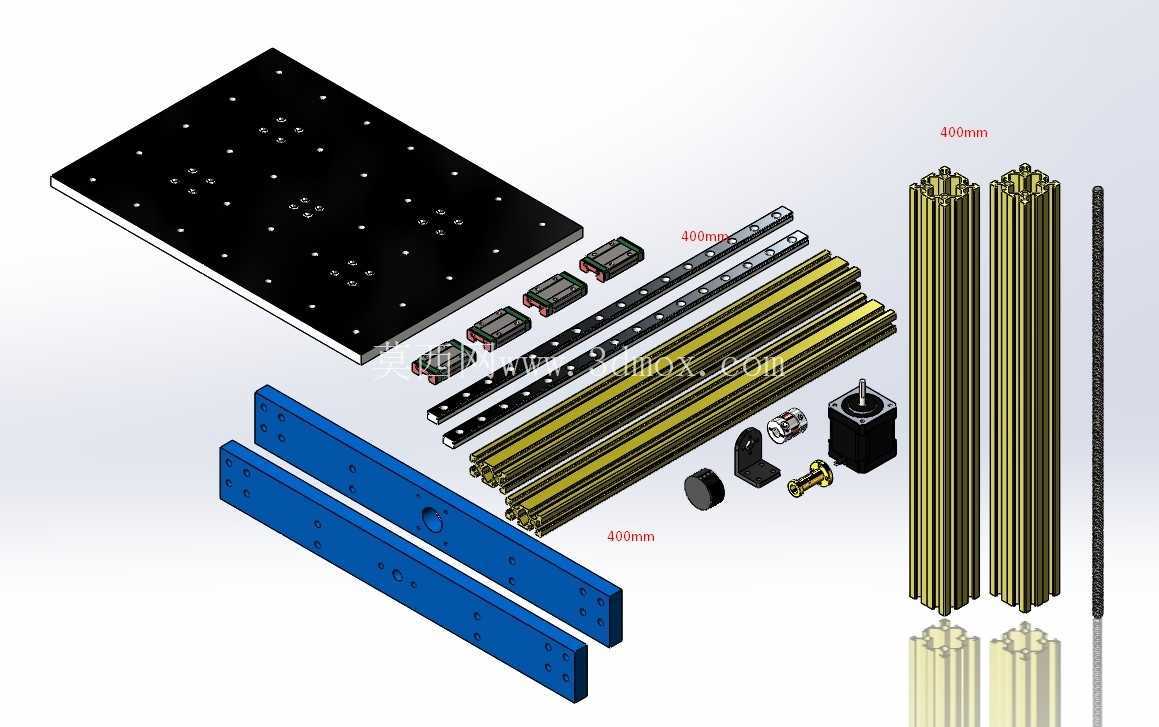

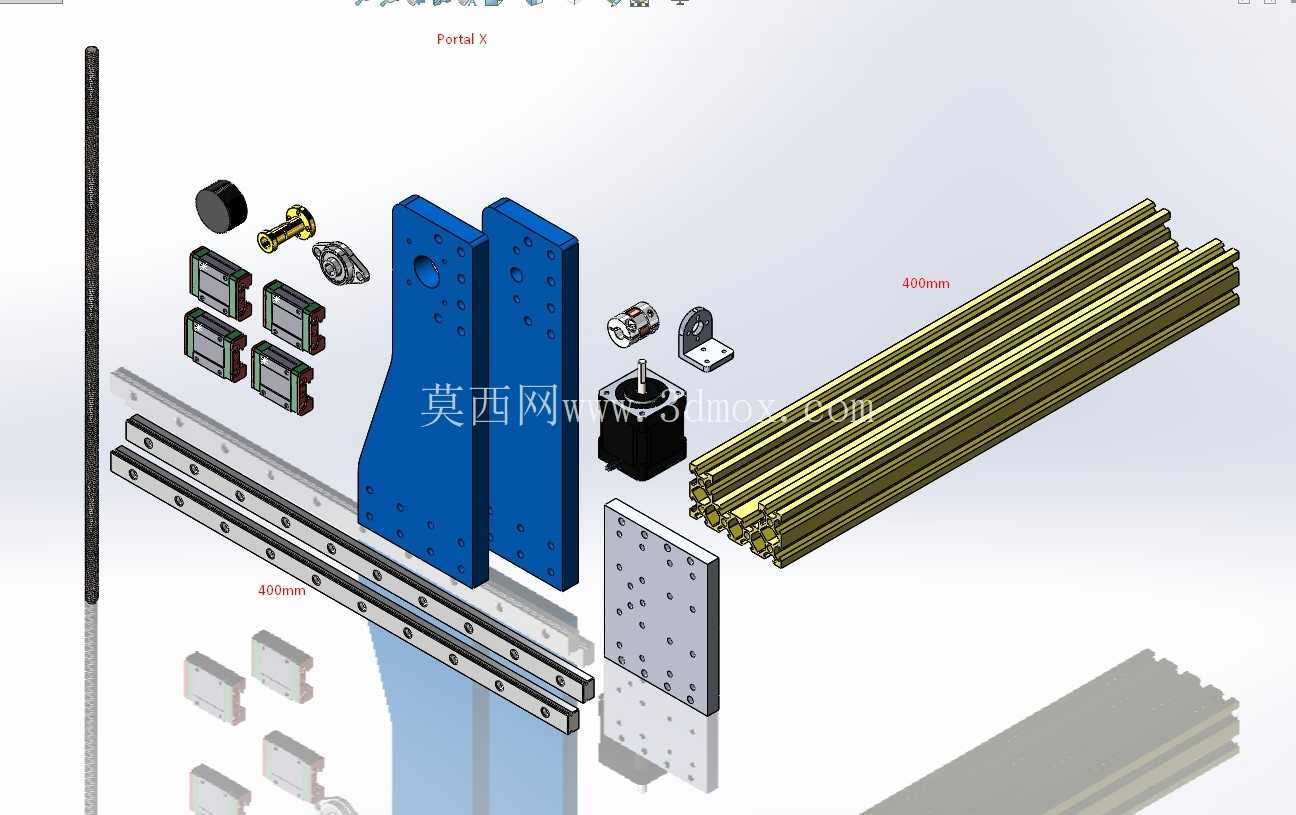

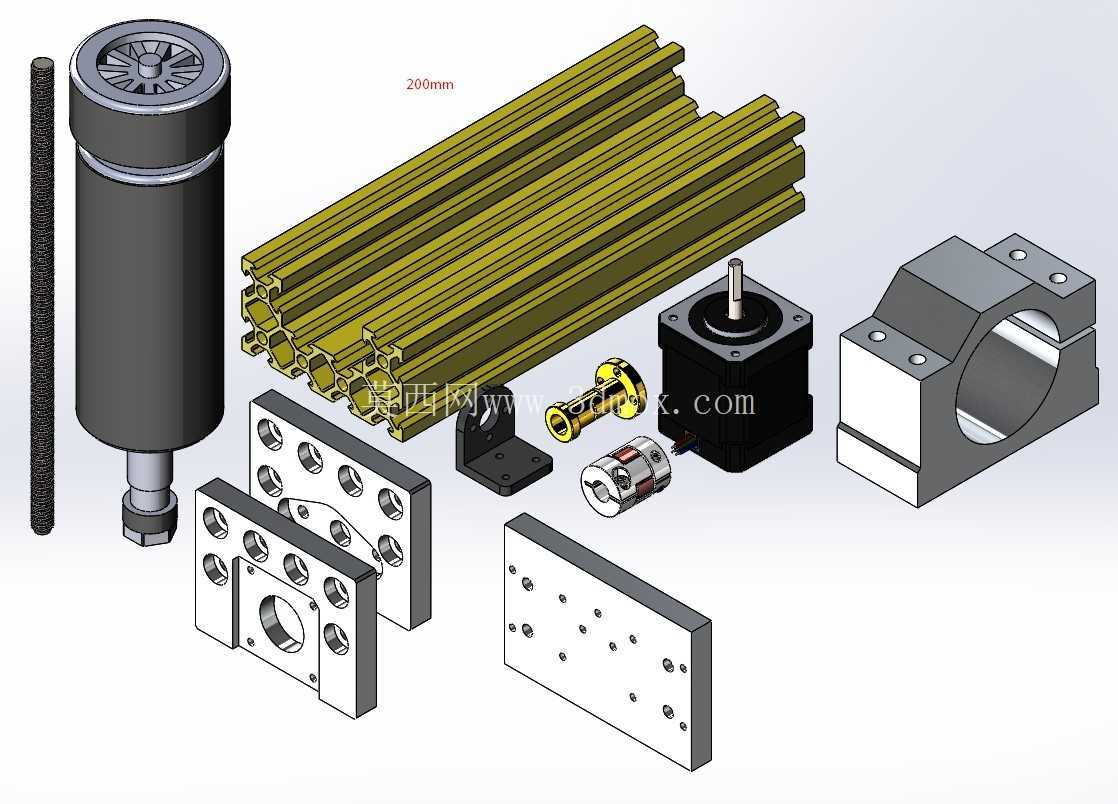

　　设计思路上，这类设备并不追求重型切削，而是强调小空间、多用途和可重构性。铝型材或型钢构成的框架有利于缩短设计周期，板材件通过螺栓连接形成门架，导轨、丝杠、电机和主轴均采用模块化安装。工程师在建模时需要重点核对轴系同轴度、丝杠支撑座位置、电机座安装面、导轨平行度以及极限行程位置。X、Y、Z三个方向的有效行程决定了最大加工 envelope，模型名称中的行程参数可作为初选依据，但实际加工范围还必须扣除夹具高度、刀具半径、安全间隙和主轴干涉区。

　　在工艺应用中，该设备可承担二维轮廓切割、三维曲面粗精加工、钻孔、倒角、开槽和浮雕雕刻。加工木质或塑料材料时，可配合较高转速和较快进给获得光洁表面；加工铝、铜等软金属时，则需要降低切深、保证夹持刚性，并使用合适的冷却或润滑方式。由于整机结构较轻，去除材料应遵循小切深、多次走刀的原则，避免以大切削量冲击机架。对于教学和研发场景，该结构还便于观察数控系统、传动机构和主轴加工之间的关系，可作为运动控制、CAM编程、夹具设计和机床装配调试的实物载体。

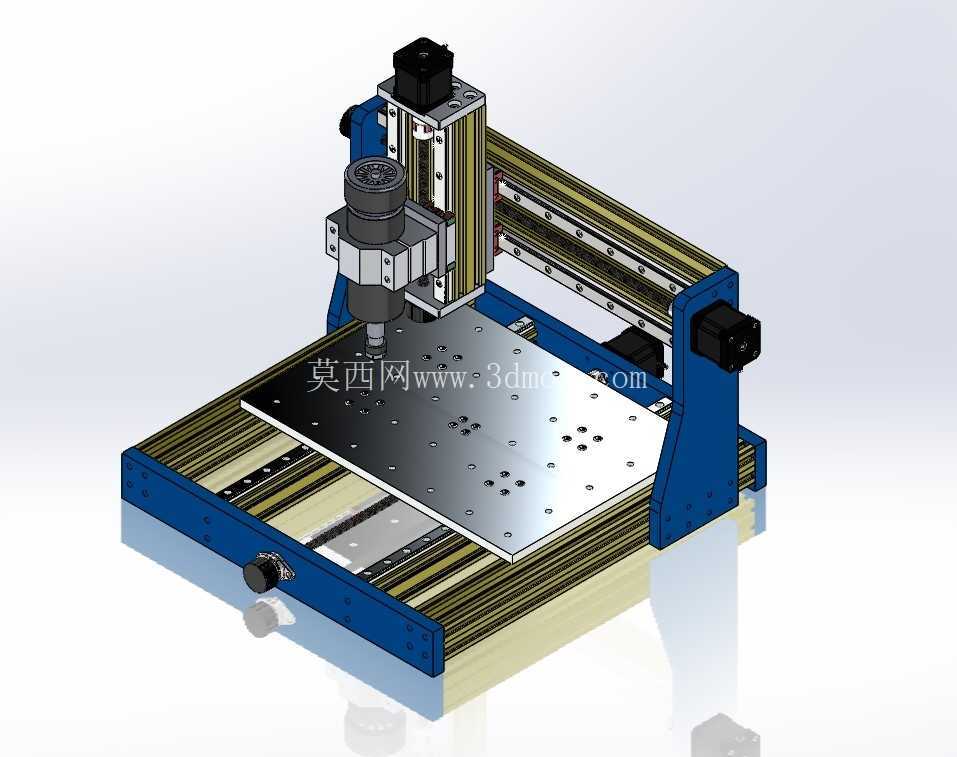

　　整体来看，该三维结构完整呈现了小型数控雕刻铣床的床身、门架、横梁、工作台、三轴进给、主轴安装和电机布置等关键部分。结构设计围绕桌面化安装、轻载铣削和多材料加工展开，在行程、刚性、维护性和占地之间取得平衡。对从事设备选型和结构设计的人员来说，建模复核时应把有效行程、工件装夹、刀具运动包络、线缆走向和支承基础作为重点，而不是只关注外观装配效果。
