管材自动上料切割收缩一体机

　　这套设备面向管材类零件的批量加工场景，核心解决长管料从散料堆放、逐根分离、轴向送进、定长定位到端部收缩或切断工序之间的连续流转问题。在五金管件、卫浴管路、汽车线束套管、小型金属型材加工车间里，管材往往以数米长的捆料形式到货，人工逐根上料、测量长度、手扶进给再配合单机切割，节拍不稳定且安全隐患突出。该机型把料仓、分料、送料、夹持、主机头和出料承接整合在同一底座上，操作工只需把成捆管材倾倒入斜置储料区，设备即可按节拍完成单根拾取与后续加工，大幅减少重复性搬运。

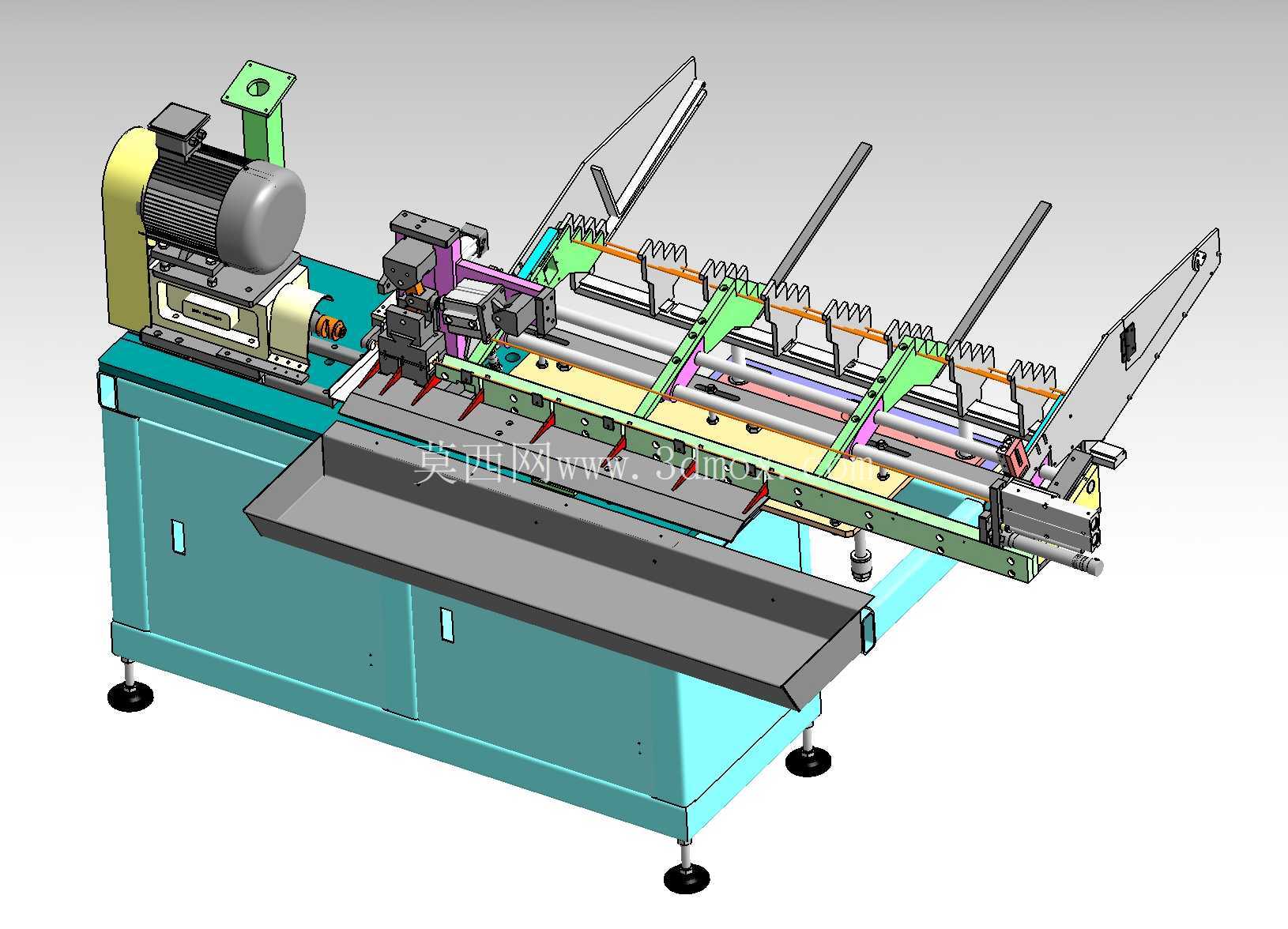

　　从整体布局看，设备左侧为动力与主机加工区，电机经减速机构带动主轴或切割执行件，机头旁设置可调式夹持座，用于在加工瞬间锁紧管材，抑制振动。中部是长跨度送料工作台，台面上布置多组可调导向支架与压料机构，绿色的拨料、挡料构件沿送料方向排列，能够适应不同管径和杆径；右侧倾斜框架为储料料仓，管材靠自重沿斜面滚落到分料位，再由分料机构逐根释放到送料导轨。料仓角度、挡杆高度和导向轮间距都留有调节余量，设计时需要兼顾物料自重下滑的可靠性与多根叠料卡死的风险。

　　送料路径是这类设备的结构重点。长管属于细长柔性件，若仅在两端约束，中部会因自重挠曲，影响定长精度和切口质量。模型中沿送料方向设置了多个支撑点，支撑块高度与管材中心高对齐，部分位置采用弹性压块或滚轮导向，使管材在推进过程中既不能上下跳动，又不会因过压产生划痕。送进动作可由伺服或气动执行件配合夹爪完成，夹爪松开时管材等待定位，夹紧后随拖板沿直线导轨移动一个设定行程；行程终点由限位或数控系统判定，从而实现定长切割。对于需要端部缩口、胀形或倒角的工艺，主机头还可更换相应模具，把“切长”与“端头收缩”合并在同一工位附近完成，减少二次装夹。

　　机架采用箱式焊接底座，内部预留电气与气动元件安装空间，外部覆盖可开启门板，便于维护。底座下方布置可调脚杯，用于现场调平；设备长边方向需要留出足够的操作与维护距离，尤其是出料侧和料仓上料侧。外形上，设备沿管材轴向延伸较长，选型时不能只看单机占地面积，还要考虑原料长度：若加工六米管材，料仓、送料导轨和出料承接区都要与管长匹配，厂房内应预留长条状布置空间，并在机头周围设置防护与排屑区域。

　　切割或收缩过程中会产生切屑、噪声和少量切削液，因此机头附近通常设置挡屑板、收集槽或吸尘接口。模型中的工作台面带有倾斜承接结构，加工后的短料可沿斜面滑入料箱，避免工件堆积在加工区。夹持机构的刚性直接影响端面质量，夹持点应尽量靠近加工位置，远离加工点的辅助支撑则以导向为主，避免过定位导致管材弯曲。

　　从建模角度看，该装置包含电机、减速器、主轴座、直线导轨、拖板、夹爪、分料杆、料仓框架、可调支撑、防护罩、脚杯和门板等多类零部件。结构设计时需要重点核对几条中心线：管材送进中心高、主轴或刀具中心高、夹持块中心高必须一致；料仓最低点到送料导轨的过渡应顺滑，不能出现台阶使管材跌落变形；多组导向支架的安装基准应统一加工在同一工作台面上，否则长料穿过时会产生别劲。

　　控制逻辑上，设备通常按“料仓有料检测—分料—上料到位—夹爪夹紧—送进定长—主机夹持—加工—松开—出料”的顺序循环。传感器布置在分料位、送料起点和定位终点，用于判断缺料、卡料或送进不到位。对于多规格生产，换型主要通过更换导向块、调整夹持宽度、修改送进长度和调节料仓挡杆来完成，因此这些部位应设计成快换或刻度可调结构，减少停机调整时间。

　　在实际产线中，该机既可作为独立工序设备，由人工补充原料和收集成品，也可与后续倒角、弯管、冲孔、清洗或包装工位衔接，形成管材自动化加工单元。模型完整呈现了从原料储放到加工输出的机械构成，适合用于设备方案评审、机构干涉检查、厂房布局规划以及非标自动化教学参考。
