JST-XH贴片式2.5间距线对板连接器

　　在消费电子、工控板卡、电源模块以及小型设备内部线束互联场景中，2.5mm间距的XH系列连接器属于使用频率极高的一类线对板接插件。板端采用表面贴装结构后，能够随PCB一起进入回流焊工序，避免波峰焊或手工补焊带来的工序增加，也更适合双面贴装、高密度布局的控制板。做整机布线时，线束端压好对应胶壳端子后直接插入板端插座，靠塑胶壳体的防呆导向和金属端子的弹性接触实现信号或小电流电源连接，拆装维护都比较方便。

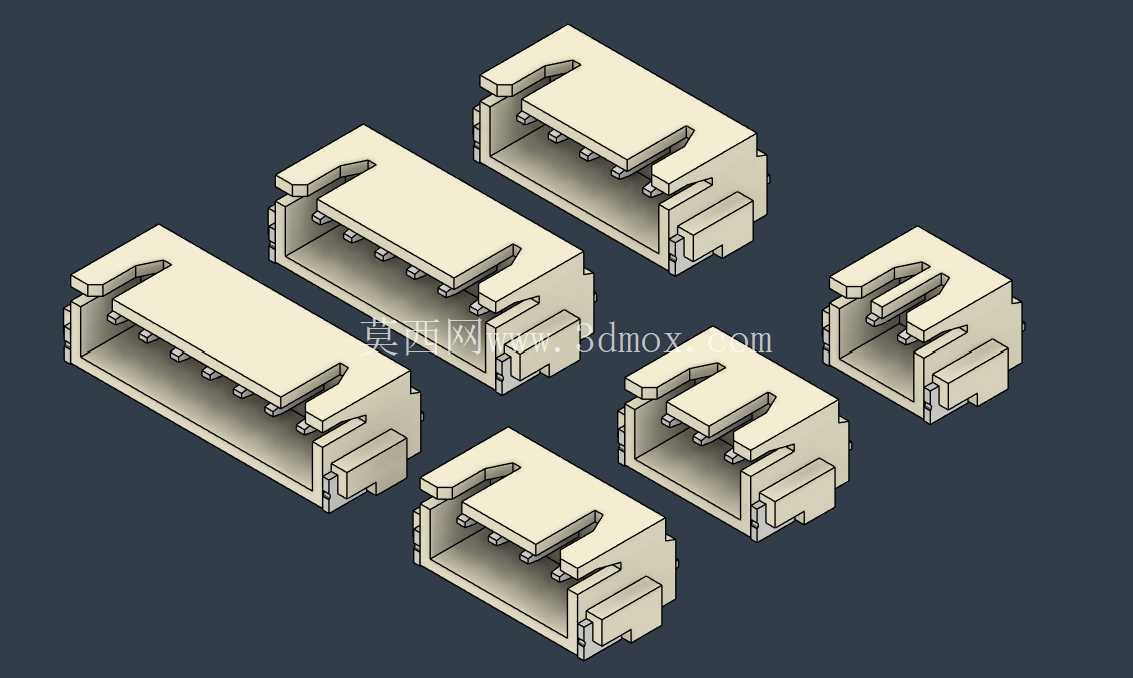

　　从结构功能上看，该类插座的核心在于塑胶本体、贴片固定焊脚与内部金属接触件三部分。塑胶本体围成插接通道，两侧设置导向与限位结构，使对插胶壳只能沿正确方向进入；接触件沿间距排列，前端形成与公端端子配合的弹性接触区，尾部延伸出可焊在PCB焊盘上的贴片引脚。本体外侧的大面积固定焊脚主要承担机械固定作用，回流焊后与板上焊盘形成牢固连接，可分散插拔力，避免多Pin接触件根部因反复受力而翘起。

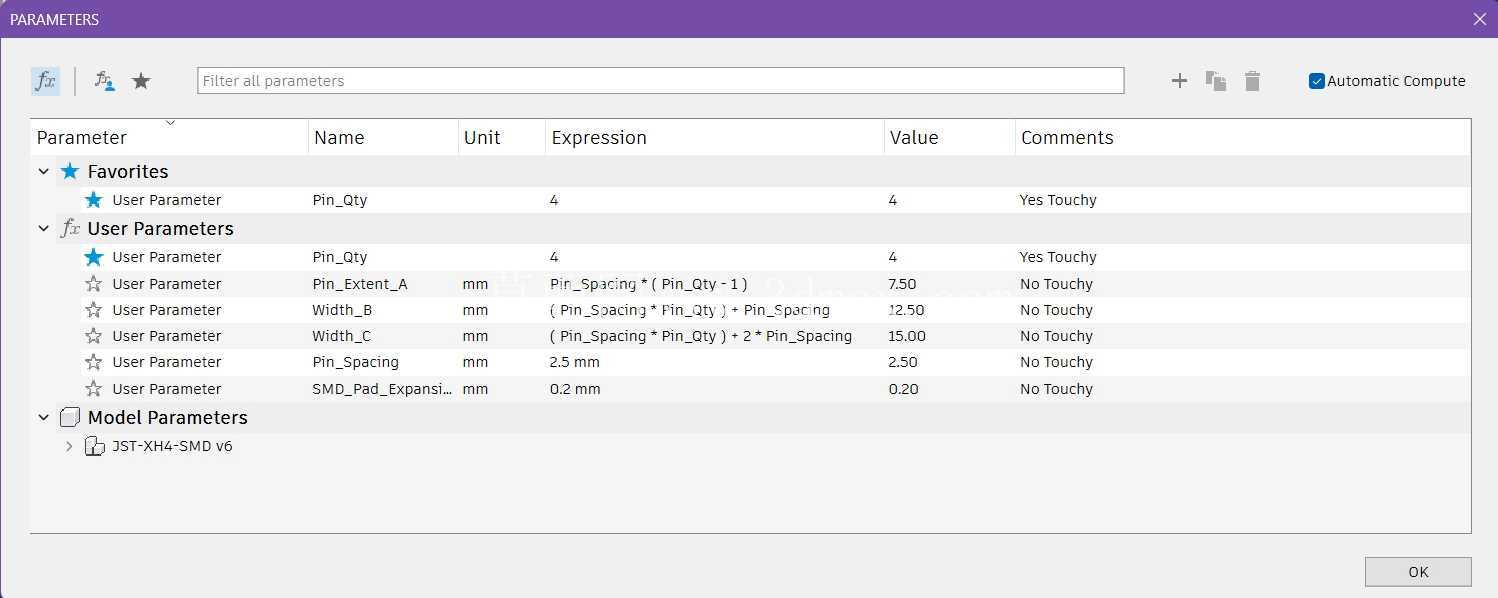

　　建模时不能只按外观拉出一个塑胶块，否则后续干涉检查和装配验证会失去意义。比较合理的处理方式是把引脚数量作为可变条件，让接触件、腔体开槽、焊盘位置以及本体长度随Pin数联动变化。单Pin间距按2.5mm控制，首末Pin相对本体端部保留一致的边距；塑胶壁厚、加强筋、插接受力面和拔模斜度需要结合注塑工艺统一考虑。金属端子在塑胶体内的保持结构也要表达清楚，包括倒刺、限位台阶和贴装段的相对位置，这样模型既能用于外观评审，也能反映实际装配关系。

　　外形与安装边界方面，板端插座的高度、宽度和长度直接决定PCB周围的预留空间。贴片器件下方不能与背面元件或壳体特征冲突，插座前后方要留出胶壳插入和手指或工装操作的空间；靠近板边布置时，还要核对线束出线方向与外壳开孔、走线槽之间的关系。PCB Layout阶段，焊盘宽度、间距和固定脚焊盘形状应与三维模型保持一致，尤其要注意金属端子裸露区域与丝印、阻焊、邻近元件之间的安全距离。若板子在振动环境下使用，两侧固定焊脚的焊接面积和本体周边留隙更应重点检查。

　　实际选型时，工程师常根据信号路数确定Pin位，再根据板内高度限制选择直立或相应贴装形式。该模型把不同Pin数的插座形态放在同一参数逻辑下理解，有利于在方案阶段快速调整：增加或减少Pin位时，插接方向、贴装面和焊盘阵列同步变化，不需要重新逐件绘制。对于需要搭建器件库、进行板级空间校核或导出装配样机的人来说，这种按真实连接器结构拆解的三维件，能够更准确地服务于PCB布局、外壳设计和线束走向确认。

　　还需注意的是，XH系列在市场上存在不同供应商和相近间距规格，实物尺寸可能有细微差异。模型用于工程设计时，应把重点放在插接空间、焊盘布局、固定脚位置和对插高度上；进入量产前，再以选定供应商的正式规格书核对关键尺寸。这样既能在早期设计中快速完成器件占位和干涉检查，也能避免因库件外观近似而造成后期板框、线束或壳体返工。
