单联旋转碳膜电位器带安装支架结构

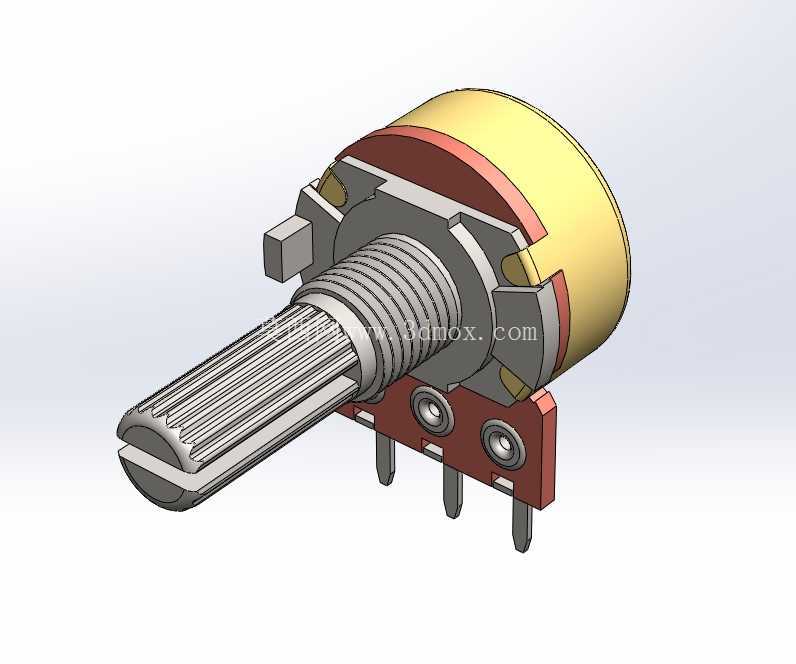

　　这套三维结构完整还原了卧式单联旋转电位器的全部装配细节，覆盖旋钮轴、螺纹锁紧段、碳膜腔体、酚醛树脂安装基板、插装引脚与止动定位片所有实体特征，建模过程中优先保证装配干涉校验与安装边界尺寸的准确性，没有为了外观简化省略影响装机的细小结构。从设备选型的实际场景来看，这类电位器大量出现在工控调速面板、音频功放音量调节、电源输出电压微调、实验台信号给定、小型家电功能档位切换这些位置，工程师在布局PCB与面板开孔时，最容易踩坑的就是轴伸长度、锁紧螺母厚度、基板下方引脚折弯余量这几个尺寸，建模时特意把螺纹段的牙型轮廓、轴端滚花防滑结构、两个基板固定铆钉的凸台高度都做了1:1还原，结构工程师直接把模型拖入装配体，就能同步校验面板开孔直径、旋钮与面板表面的间隙、PCB焊盘对应引脚的坐标，不用再反复对着二维规格书核对零散尺寸。

　　电位器的核心功能是通过转轴带动腔体内部的碳膜刷片转动，连续改变动触点与两端定触点之间的电阻值，从而实现分压、限流的调节作用，这套结构里黄色的绝缘外壳包裹内部碳膜基片，外壳侧边伸出的金属止动凸耳卡在安装基板的定位槽内，防止转轴转动时整个腔体跟转，红色的酚醛基板既承担三个引出引脚的固定绝缘作用，又自带两个带沉孔的安装耳，装机时可以用两颗M2.5螺丝直接把电位器锁在设备内部的钣金支架上，也可以穿过面板的开孔，用配套的六角螺母从面板外侧锁紧，两种安装方式的空间预留都在模型里做了明确的边界标注。

　　设计思路上完全贴合量产电位器的实际工艺：前端的金属转轴采用滚花销轴结构，表面的轴向滚花一方面可以让套在轴上的塑料旋钮不会打滑空转，另一方面轴端的开口卡槽可以配合卡簧防止旋钮脱出；转轴中段的公制螺纹段长度匹配常规面板1mm到3mm的壁厚范围，锁紧螺母拧紧后，转轴根部的定位台阶会贴紧面板内侧，保证转动时没有轴向窜动；腔体与安装基板之间通过两个空心铆钉铆接固定，模型里还原了铆钉翻边后的圆弧轮廓，不会出现装配时铆钉凸台和周边元件干涉的问题；下方三个直插引脚的间距符合通用PCB孔距规范，引脚伸出基板底面的长度预留了波峰焊的吃锡余量，引脚根部的塑胶加强凸台可以避免插装时引脚受力弯折断裂。

　　从安装边界来看，电位器腔体的最大外径、基板两个安装孔的中心距、转轴从锁紧台阶到轴端的总长度、引脚底端到基板背面的高度都做了精确约束，布局时只要保证腔体径向周边留出不小于2mm的避让空间，轴向前方留出旋钮安装的长度余量，基板下方引脚对应的PCB区域避免布置过高的贴片元件，就能顺利完成装机。这套模型把电位器所有可动与固定零件的装配关系都做了还原，转动轴和腔体之间的配合间隙、止动片的转动行程范围都符合实际产品的机械角度限制，既可以用来做设备面板的布局校验，也可以作为电子元件库的标准件直接调用，帮助结构设计人员在方案阶段就排除安装干涉、尺寸不匹配的问题，减少后期打样改板的次数。
