牵引式马铃薯联合收获作业机结构

　　该三维结构对应丘陵与平原地块均可配套使用的牵引式马铃薯收获作业装备，整机采用后悬挂挂接逻辑，前端挖掘部件入土后将薯块连同表层垄土整体铲起，后续多级杆条式振动输送链在运转过程中完成土块破碎、土壤漏筛、秧蔓与残膜分离，薯块沿筛面逐步向后输送，最终经尾部导向条铺放成条，方便人工捡拾或与后续集箱、转运设备衔接。

　　从实际田间工况看，这类设备主要服务于马铃薯、红薯等地下块茎作物的收获环节，替代传统人工刨挖、捡拾作业。设计时需要同时兼顾挖掘深度稳定性、薯块破皮率控制和秧草缠绕抑制。前端挖掘铲采用多片分置式尖铲结构，铲尖入土角控制在较小范围，既能降低牵引阻力，又能避免铲面壅土；铲后衔接的杆条筛面间隙按薯块最小尺寸设定，保证碎土能够顺利落下，而薯块不会从筛条间漏失。

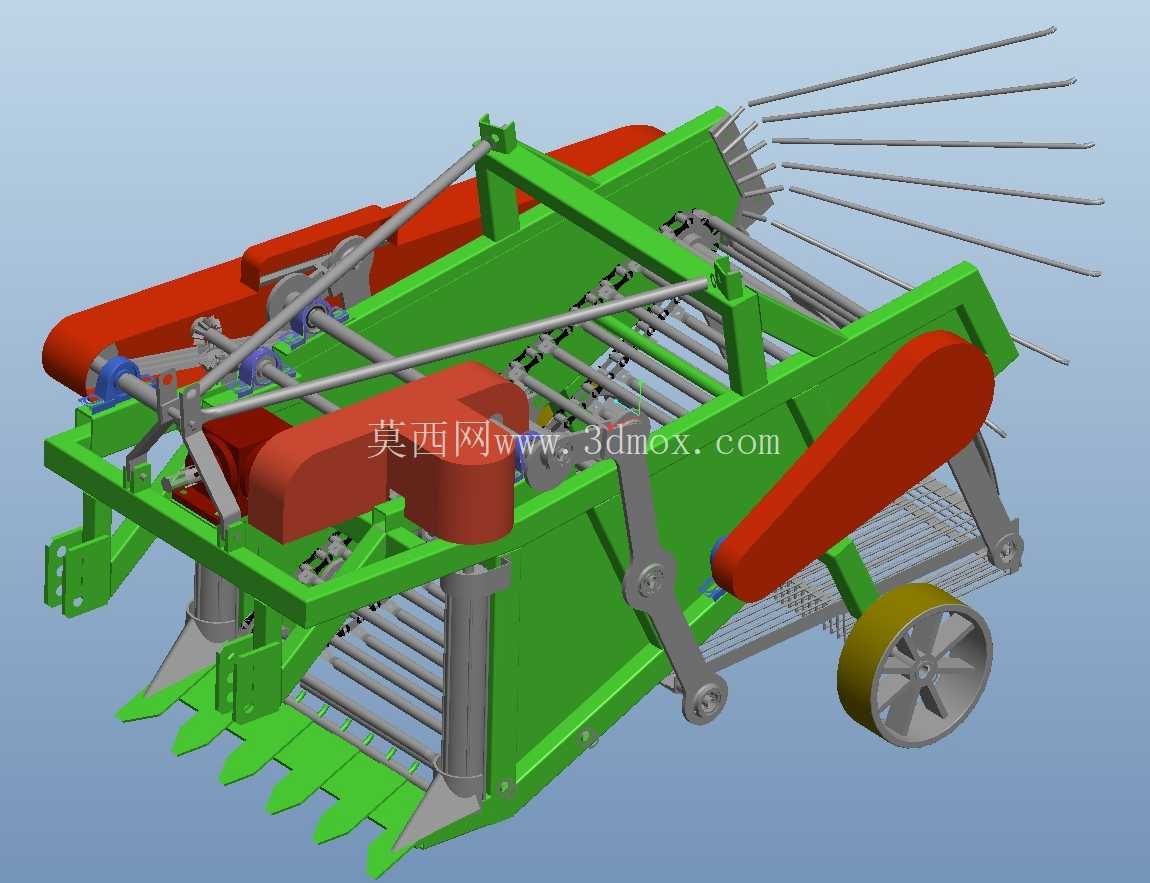

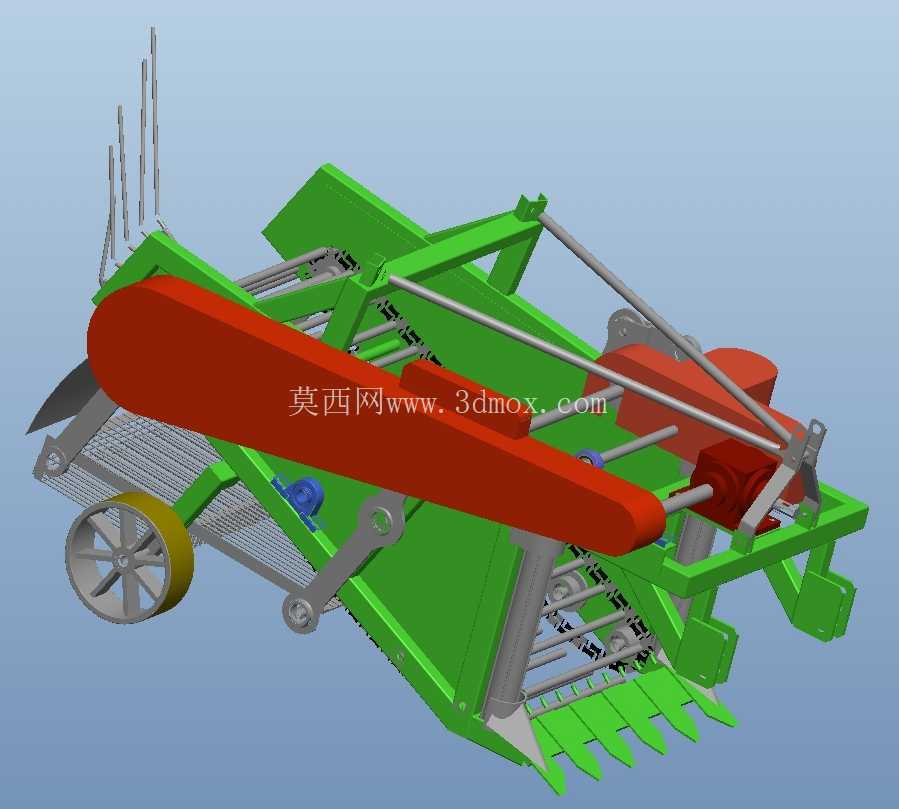

　　模型中绿色主体为机架与侧板焊接总成，承担挖掘部件、输送链、传动机构和限深部件的安装基准。机架主梁采用矩形截面型材，侧板在轴承座、传动轴和支撑臂位置进行局部加强，以承受田间作业时的交变冲击。红色罩壳集中布置在传动与动力输入区域，用于防护链轮、齿轮和传动杆件，减少泥土、秸秆进入运动副。尾部多根放射状导向条形成铺放通道，其长度和张开角度直接影响薯条的铺放宽度与整齐度。

　　传动系统以拖拉机后输出动力为输入源，经传动轴、链轮和连杆机构驱动输送筛做往复与输送复合运动。筛面振动并非单纯抖动，而是通过偏心曲柄和支撑臂的配合，使杆条产生定向抛掷动作，土块在撞击和剪切作用下破碎，薯块则被向后输送。地轮组件位于机身侧后方，作业时随地形滚动并参与限深，运输状态下可通过悬挂机构提升整机，使挖掘铲离开地面。

　　结构设计中，挖掘深度、筛面条距、传动转速和牵引速度需要匹配。若挖掘过深，进入筛面的土壤量过大，会造成壅堵和牵引负荷升高；若挖掘过浅，则容易切伤薯块或漏挖。筛面倾角过大时薯块输送速度快，但土块分离时间不足；倾角过小则容易堆积。杆条端部和过渡位置均需做圆滑处理，减少尖锐棱角对薯皮的划伤。轴承座采用外置式布置，有利于维护时快速拆检，同时避免润滑点被泥土包覆。

　　安装边界方面，整机宽度应与拖拉机轮距及垄作模式相适应，挂接后需保证提升状态下挖掘铲最低点具有足够离地间隙，作业状态下机架横向保持水平。前端悬挂点、动力输入轴和地轮支撑位置构成主要受力闭环，建模时应重点检查传动轴干涉、筛条运动包络、罩壳开合空间以及链条张紧行程。侧板与输送链之间需保留合理侧隙，防止石块卡滞；尾部导向条外伸范围较大，运输和转场时应确认其不超出安全宽度。

　　对于结构设计人员而言，该模型的价值在于完整呈现了挖掘、输送、分离、铺放四个功能模块的空间关系。机架并非简单承托框架，而是围绕入土部件载荷、筛体振动惯性和传动扭矩进行布置；各护罩、支撑臂、张紧轮和地轮支架的位置，也都体现出农机装备在泥尘、振动、冲击环境下对可靠性和维护性的要求。
