小型桌面三轴数控铣削加工设备

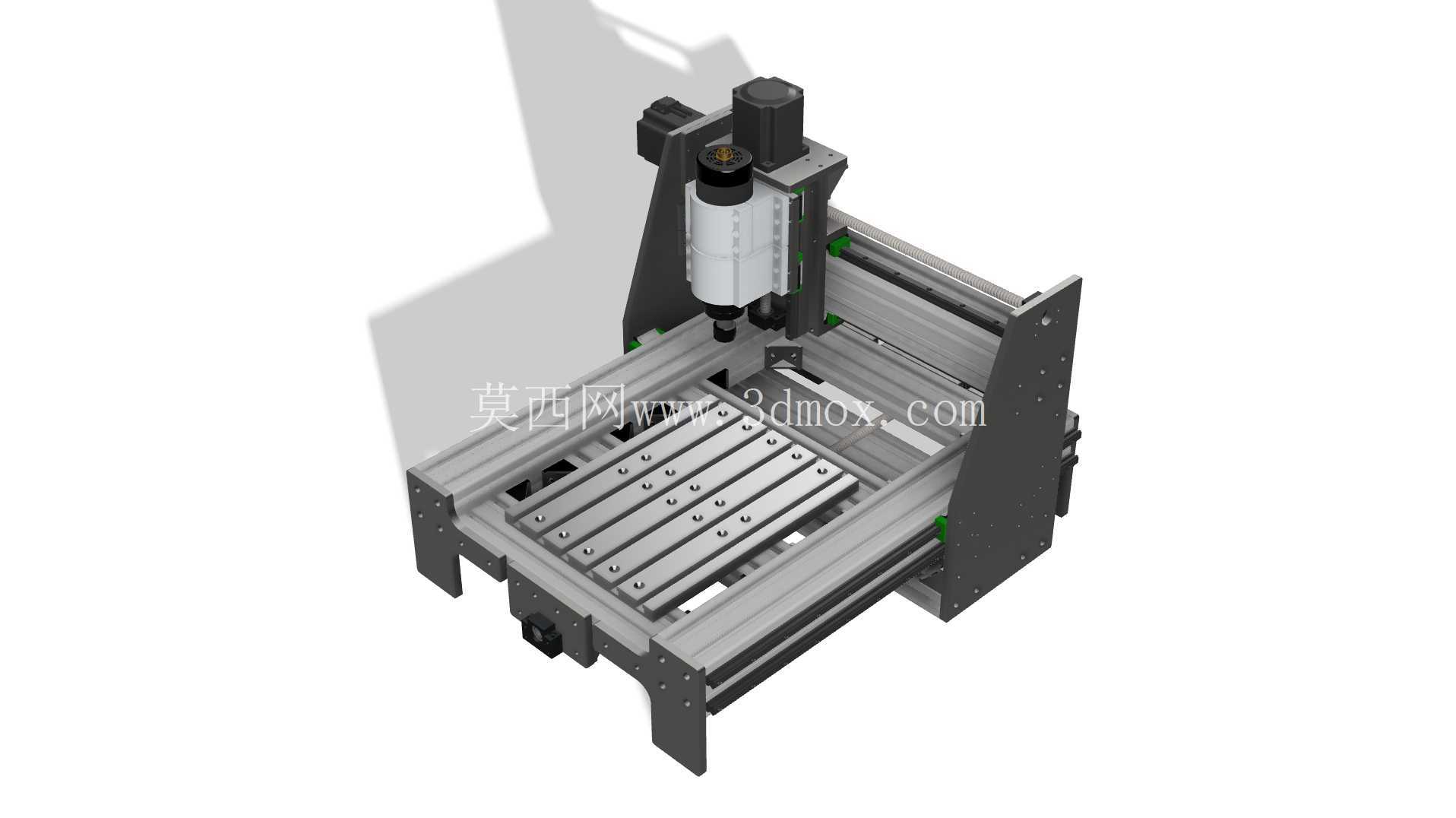

　　这套三轴联动铣削加工设备的结构方案，面向小尺寸工件的平面铣削、钻孔、轻量开槽与浮雕加工场景，在非标零件打样、小型治具制作、木工小件加工、软金属切削、教学实训工位中都有很高的适配度。整机采用龙门式跨架布局，床身基础框架以标准工业铝型材拼接为主，配合12mm与10mm厚度的激光切割钢板做受力补强，既保留了铝型材装配调整灵活、改型周期短的优势，又通过钢板连接件补足了切削工况下的刚性需求，避免纯型材机架在主轴进给时出现过大的弹性形变。

　　从运动轴的配置逻辑来看，X向有效行程设定为330mm，Y向有效行程455mm，Z向有效行程100mm，这个行程边界刚好覆盖绝大多数桌面级加工工件的尺寸范围：工装夹具底板、小型铝合金面板、塑胶壳体试做件、木工雕刻坯料都可以在工作台面上完成装夹。Y轴采用双直线导轨平行布置的方案，两根HGR15直线导轨分别铺设在床身两侧的支撑梁上，传动侧搭配SFU1605滚珠丝杠，丝杠两端配置6000ZZ角接触支撑轴承，既约束了丝杠的轴向窜动，也让龙门横梁在Y向往复移动时两侧受力均匀，不会出现偏载卡滞。X轴导轨同样沿横梁长度方向布置，承载主轴安装板做横向进给，Z轴则垂直固定在X轴滑座上，带动主轴单元完成上下进刀，三轴的传动链全部采用滚珠丝杠副，相比普通梯形丝杠，反向间隙更小，进给响应更快，在做圆弧插补、曲面铣削时的轮廓精度表现更稳定。

　　主轴单元选用2.2kW水冷高速主轴，配套90×90规格的铝型材主轴安装座，主轴夹持直径80mm，搭配D80规格的主轴支撑支架，水冷回路可以在长时间连续切削时把主轴温升控制在合理区间，避免热胀导致刀具跳动量增大。驱动侧配置Nema34规格闭环步进电机，电机输出扭矩足以带动丝杠在0-3000mm/min的进给区间稳定运行，闭环反馈可以实时补偿步进丢步问题，在重载下刀、硬材料切削时不会出现坐标偏移。工作台面采用带T型槽的多孔平台结构，槽位间距符合通用工装装夹习惯，虎钳、压板、定位挡块都可以直接沿槽位滑动固定，300×400mm的工作台有效装夹区域，和三轴行程形成匹配，工件超出行程的部分可以通过二次找正移位完成加工。

　　结构设计阶段优先处理了装配公差的累积问题：所有铝型材的端面切割垂直度、钢板连接孔的位置度都在建模时做了公差链校核，导轨安装面预留了0.5mm的铲刮调整余量，现场装配时可以通过塞尺调校导轨平行度，把两根导轨的直线度误差控制在0.02mm以内。走线路径全部沿型材内腔和外侧拖链布置，X、Y轴的电机线、主轴水冷管、刀具冷却气管都收纳在工程拖链内，往复移动时不会出现管线拉扯、干涉运动部件的问题。机架底部预留了四个可调脚杯的安装位，设备落地后可以通过脚杯调整床身水平，不需要额外做混凝土地基，放在普通车间工作台、实训教室桌面上即可投入使用。

　　在实际选型适配中，这套结构可以根据加工材质调整配置：加工木材、亚克力、密度板等软质材料时，可以把主轴进给速度拉高，配合单刃铣刀完成大余量去除；加工铝合金、铜等软金属时，降低进给参数、开启水冷冲屑，就能完成小批量零件的端面铣削和孔位加工；如果用于教学场景，外露的传动结构也能让学习者直观理解直线导轨、滚珠丝杠、步进电机的装配配合关系，设备周边预留的安全防护罩安装孔位，后期可以加装亚克力防护门，阻挡切屑飞溅。整机的安装外轮廓控制在桌面设备的尺寸范围内，不需要占用大型车间的工位空间，维护时直线导轨的注油嘴、丝杠的防尘刮片都布置在易操作的外侧，日常保养不需要大范围拆解机架，非常适合小型加工坊、企业研发打样室、职业院校实训车间这类场景使用。
