工业设备急停控制按钮结构设计

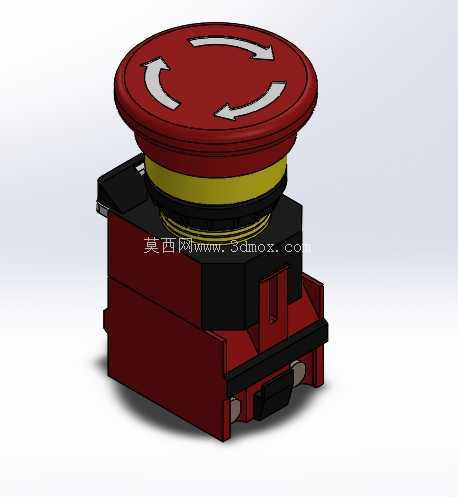

　　这款急停操作元件的三维结构，在做产线布局校核时经常会碰到，它不是普通的瞬时按压按钮，而是承担设备安全联锁最后一道手动触发的功能件。从整机装配关系来看，上部红色蘑菇头是操作人员直接接触的执行面，帽径做了加大处理，边缘做了圆滑过渡，即便操作人员戴劳保手套、在慌乱拍击的情况下，也能保证足够的接触面积，不会因为指尖打滑错过触发位置。蘑菇头顶面模压的双向旋转箭头，是现场复位操作的直观标识：按钮被按下锁止之后，不需要额外工具，顺着箭头方向旋转帽体，内部的自锁卡槽就会脱开，按钮自动弹回待机位置，这个标识在车间光线不足、新员工操作的时候，能大幅减少误判复位方式的概率。

　　红色帽体下方的黄色警示环是行业内通用的安全色分层设计，红帽黄圈的配色在机床、输送线、包装设备的操作面板上辨识度极高，操作人员隔着数米距离就能快速定位急停点位，符合安全器件的视觉警示逻辑。往下的黑色段是按钮的动作传动与密封隔层，这部分结构要承接帽体的按压力，同时隔绝面板外侧的切削液、粉尘、油污渗入后侧的触点腔，很多车间现场的急停失效，恰恰是密封层级没做好，金属碎屑或者冷却液进入触点部分造成粘连，该结构在传动段预留了环形挡边，安装时配合面板开孔处的密封垫圈，就能形成可靠的防护屏障。

　　下部红黑配色的基座是触点安装与导轨适配部分，基座侧面预留了标准卡装结构，可以直接卡在电气柜常用的35mm标准安装导轨上，也可以穿过操作面板的开孔，从后侧旋紧锁紧螺母实现面板固定，两种安装方式兼容，不用额外改制安装支架。基座底部的触点模块采用分层堆叠逻辑，建模时可以看到常开、常闭触点组的独立装配位，常规急停回路默认使用常闭触点串联接入安全回路，拍击时触点直接断开，切断动力回路的接触器线圈供电，即便后续线路出现虚接断线，安全回路也会默认触发停机，符合失效安全的设计原则。

　　从安装边界尺寸来看，这类按钮的面板开孔普遍采用22mm标准工业孔径，帽体突出面板的高度控制在适合拍击的范围，既不会因为突出过高被过往物料意外剐蹭误触发，也不会因为突出量太小，手掌拍下去先碰到面板表面、没法把按钮按到底。基座在面板后侧的占用深度，在做电气柜内部布局的时候必须提前校核，要给后侧的触点接线、线缆弯折留出足够空间，避免柜内布线的时候线缆和相邻断路器、继电器产生干涉。

　　实际应用场景里，这类急停按钮会分布在设备主操作面板、生产线沿线每隔一段的立柱位置、设备检修门旁、机械手工作区域周边，所有点位的触点全部串联进安全继电器回路，任意一个点位被按下，整线的动力输出都会被切断，同时触发制动机构锁止运动部件。建模过程中把按钮的拍击行程、锁止角度、复位旋转行程都做了还原，结构工程师在做操作面板开孔排布、安全回路点位规划的时候，可以直接把该模型调入装配体，校核操作高度、相邻按钮间距——按照人机工程要求，急停按钮的安装高度要落在普通人站立抬手就能快速拍击的区间，两个相邻急停之间的距离要保证人员在工位任意位置，伸手跨出两步以内就能触碰到，不能被设备的护罩、料架遮挡操作面。

　　结构设计上还考虑了长期使用的可靠性，内部的自锁凸轮采用耐磨损的工程塑料材质，反复拍击、旋转复位数千次之后也不会出现卡槽磨损导致无法锁止的问题，弹簧部件做了防腐处理，在车间温差变化、湿度波动的环境下不会出现弹力衰减，保证按下时的触发手感清晰，复位时动作干脆，没有卡滞迟滞的情况。
