小型直流齿轮减速传动结构设计

　　在小型自动化执行机构、创客开源硬件项目、桌面级小型输送装置、智能小车驱动单元这类对输出扭矩有要求、安装空间受限的场景里，这类集成式减速传动结构的应用占比一直很高。不同于分体式电机搭配独立减速箱的组合方案，这款结构将驱动电机与减速箱体做了一体化集成设计，从根源上减少了分体装配带来的同轴度误差，也省去了用户自行匹配电机与减速箱连接法兰、校准输入轴同心度的工序，对于小批量设备组装、原型机验证阶段的开发者来说，能大幅缩短装配调试的周期。

　　从功能特性来看，这款减速结构的核心作用是将驱动端电机的高转速低扭矩输出，通过内部多级齿轮啮合传动，转化为低转速高扭矩的动力输出，匹配末端执行件的负载需求。日常选型时经常会遇到的问题是，普通小型直流电机空载转速动辄数千转，直接连接负载的话不仅扭矩不足以带动执行机构，高速运转下的扭矩波动也会让末端动作精度难以控制，而集成了减速结构之后，输出轴的转速可以根据齿轮组的传动比匹配到常用的几十转到几百转区间，同时输出扭矩能放大数倍到数十倍，足够带动小型传送带辊筒、智能小车驱动轮、小型升降机构的丝杆这类常见负载。

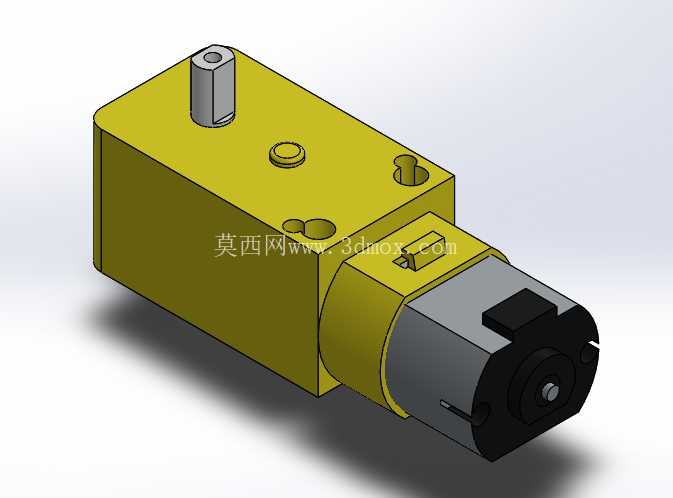

　　设计层面上，这款结构的箱体采用了方正的块式造型，箱体顶面预留了两个不同规格的安装孔位，其中一个带内孔的圆柱凸台是输出轴的伸出端，另外两个沉孔是用于箱体自身安装固定的螺纹过孔，安装时可以直接从箱体上方穿入螺丝将整个减速单元固定在设备基板上，不需要额外设计夹持类的固定支架。箱体与电机连接的位置做了适配电机外径的止口定位结构，装配时电机前端的定位面可以直接卡入箱体的止口内，保证电机输出轴与减速箱输入齿轮的同轴度，避免偏心带来的齿轮磨损加剧、运转噪音过大的问题。电机端的出线位置做了避让缺口，不会因为箱体装配挤压到电机的供电引线，减少引线绝缘层破损短路的风险。

　　安装边界方面，整个结构的横向总长度控制得比较紧凑，电机部分的圆柱外径与减速箱体的宽度做了适配，不会出现单侧突出过多的情况，在狭小的安装空间内布局时，不需要为电机部分预留额外的避让空间。输出轴的伸出长度较短，轴端做了平面铣边处理，配合传动件安装时可以通过顶丝直接锁紧在铣边平面上，避免传动件与输出轴之间出现相对打滑的情况，相比光轴靠顶丝直接锁紧的方式，传动的可靠性更高，频繁正反转切换的工况下也不容易出现传动间隙过大的问题。箱体的壁厚设计兼顾了结构强度与整体重量，日常应用中承受额定负载时不会出现箱体变形导致的齿轮啮合错位问题，整体重量也不会给小型移动类设备带来过多的负载负担。

　　实际应用中，这类减速结构常被用在arduino开源硬件的各类创意项目里，比如小型自动分拣装置的推料机构、桌面级机械臂的关节驱动、智能门禁的锁舌传动结构，还有小型摄影滑轨的驱动单元，这些场景的共同点是安装空间有限，对动力单元的体积敏感，同时需要稳定的低转速大扭矩输出，不需要额外搭配复杂的伺服驱动器，直接给电机供对应电压的直流电就能正常运转，控制逻辑简单，对于非专业机械设计背景的开发者也很友好。结构上没有多余的外露部件，所有传动齿轮都封闭在箱体内部，日常使用中可以避免灰尘、细小碎屑进入齿轮啮合区域，减少日常维护的工作量，也能防止外露传动部件夹伤操作人员的风险，在教学实验类场景里使用的安全性也更有保障。
