阀门管线集成装配专用工装台架

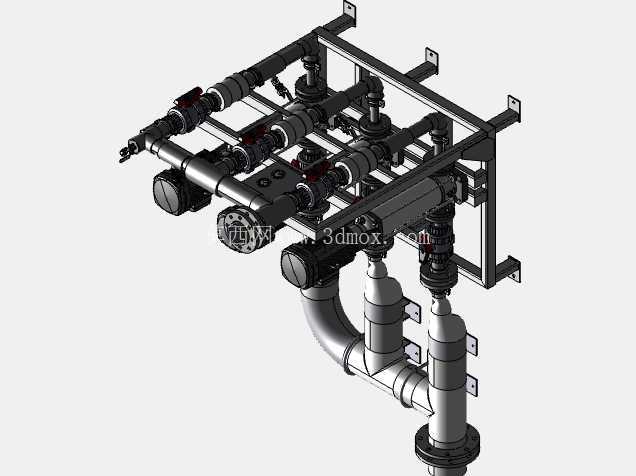

　　这套台架面向车间内阀门与管路组件的预装、拆检和整组转运场景，不是单纯承托工件的平板工作台，而是把多组调压阀、切断阀、横向汇流管、下部弯管和竖向输出管全部约束在同一刚性框架内的集成工装。现场使用时，工人可以先在台架上完成阀件对位、管段试装、紧固件预装和动作检查，再把整组管路模组整体吊装到主机工位，避免散件在装配区反复搬运造成密封面磕碰。

　　框架主体采用矩形钢管拼焊成双层边框，上层沿长度方向布置多道横向安装梁，阀组的安装支座直接锁附在梁面预留的安装位上；下层留出弯管和竖向输出管的穿行空间，底部大口径法兰向下伸出，既不与台架支腿干涉，也能在台架落地时保留法兰对接操作空间。框架四角伸出带安装孔的挂耳，既可以作为整组模组的吊装点位，也能在模组就位后直接与主机基座锁固，不需要额外拆下台架再二次找正。

　　管路走向按“上部横向汇流、下部竖向输出”组织：多根平行横管沿台架长度方向排布，每路横管上串联独立控制阀，阀件操作端朝向台架外侧，手柄和执行元件之间预留扳手回转空间；横管端部通过弯头过渡到下部粗径弯管，再汇入竖向输出管，弯管处设置带孔固定夹板，把管段压紧在框架立柱上，抑制管路充压时的振动位移。管路上的法兰、接头和阀座均按实际装配关系建模，相邻阀件手轮之间保留操作间隙，避免一个阀门动作时磕碰相邻组件。

　　设计思路上优先保证装配可达性和管路刚性，而不是追求轻量化。上层阀件集中布置在工人站立操作的高度区间，横向管段中心高控制在常规工位操作范围内，无需登高或深弯腰即可完成阀件紧固；下部弯管和竖管虽然重量较大，但通过多点夹板把载荷传递到框架立柱，避免管段仅靠端部法兰承重。框架内侧留出连续的中空通道，气管、油管或控制线缆可以沿框架内侧绑扎走线，不会散落在操作面上。

　　安装边界方面，台架整体外轮廓以矩形框架为限，上部阀件手柄和侧向执行元件略微超出主管路投影范围，布置工位时需要在台架左右两侧预留扳手操作和阀门启闭空间；底部竖管法兰为整组模组的对外接口，法兰端面高度与台架支腿底面错开，吊装就位时法兰可直接对接下方设备接口。框架支腿底部保留地脚固定位，台架单独作为预装工位使用时可锚定在车间地面；作为随机管路模组使用时，四角挂耳与主机框架连接，台架本身同时承担运输支撑和运行固定功能。

　　从结构建模角度看，这套装置把焊件框架、机加工阀块、标准管件和法兰紧固件整合在同一装配层级，框架钢管以焊接件思路处理，管路通过中心线驱动管段和弯头，阀件按实际接口位置约束。装配时需要重点核对阀件操作方向、法兰螺栓孔相位、弯管与支腿的间隙，以及上部横管多层排布时的上下层间距，保证实际装配中工具能够伸入，管路充压后也不会与框架发生摩擦干涉。
