移动式低成本DIY焊接工作台结构设计

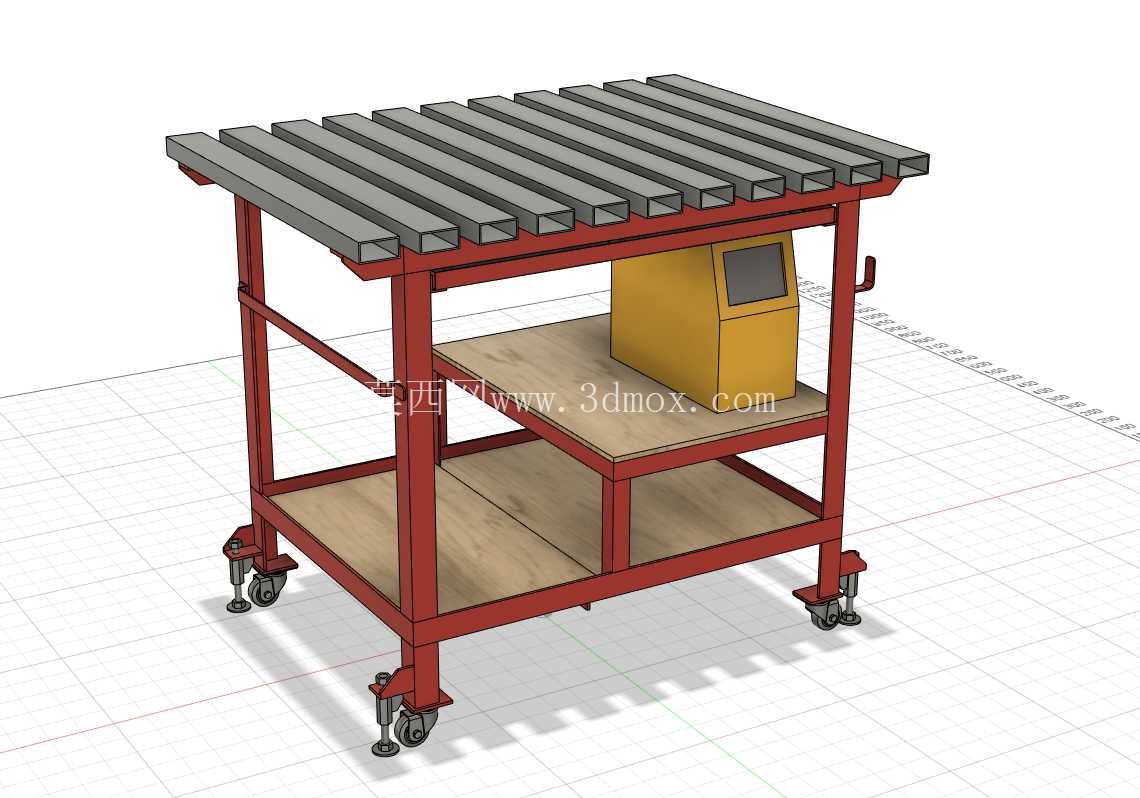

　　这套移动式焊接工作台主要面向小型维修车间、实训场地、钣金加工点位以及临时焊接工位使用，核心目标不是追求重型生产线的固定化布局，而是在有限预算下解决焊接作业中工件摆放、工具暂存、焊渣收集和工位快速转移的问题。整体结构采用方管焊接框架，台面由多根平行型钢条组成，条间留有间隙，焊渣、氧化皮和细小碎屑可以直接向下落入集渣区域，避免在平整台面上堆积，也减少焊后清理时反复扫动工件的麻烦。

　　从现场使用逻辑看，焊接作业往往伴随工件频繁翻动、夹具临时定位、焊枪或焊钳随手放置、防护用品和小型工具就近取用等需求。若采用整块钢板台面，虽然承载面连续，但焊渣容易在表面反弹、堆积，长时间使用后板面变形和烧蚀明显；而栅条式台面在保证支撑边界的同时，让热渣直接下落，通风和散热条件更好，也便于后期单独更换磨损严重的台面条。模型中台面型钢规格约为60×30×2.3mm，适合承担中小型钢结构件、工装组件和维修件的临时支撑，不建议作为长期重型锻压或大吨位装配平台使用。

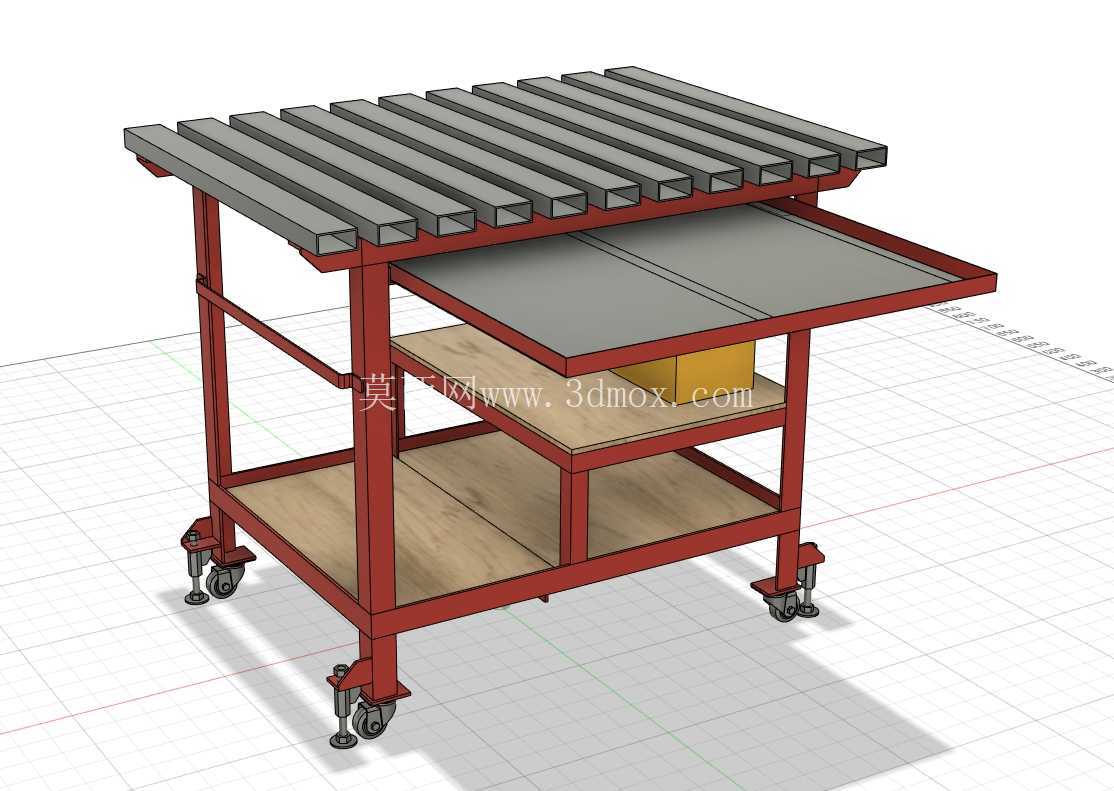

　　主框架选用约40×5mm的方管构成，四根立柱与下部横梁形成稳定的箱型受力体系。框架宽度方向和长度方向均设置横向连接梁，立柱中部增加斜撑或侧梁，以抵抗焊接时敲击、工件撬动和侧向推力带来的变形。底部两层置物平台采用板材铺设，可放置焊接电源、气瓶附件、打磨工具、焊条盒、防护面罩或待加工小件。中间层位置适合放置体积较大的焊接设备，模型中黄色箱体即模拟焊机主机的布置空间；下层平台则用于存放较重或不常移动的物品，使整车重心降低，推移时更稳。

　　设备外形尺寸约为长960mm、深700mm、高800mm，这个尺度接近单人操作的舒适工位边界。长度不足1m，便于在车间通道、实训教室和小型工位之间穿行；深度700mm可保证工件横向支撑，同时不会让操作者过度伸臂；台面高度800mm适配多数站立焊接、打磨和装配动作，配合脚轮后可在不同作业点之间快速切换。需要注意的是，安装边界不仅包含车体本身轮廓，还应在四周预留推移和回转空间，尤其在放置焊机、电缆和气管后，侧向突出物不能影响通道安全。

　　行走与固定功能由底部脚轮和可调支脚共同实现。脚轮让工作台在换产、打扫或多点作业时能够整体移动，避免人工搬运焊机和台架；到位后通过支脚着地或脚轮锁止，减少焊接过程中台面晃动。对于焊接这类存在弧光、热飞溅和局部冲击的工况，支脚承载比单纯依赖滚轮制动更可靠，尤其在地面不平整或需要精确定位工件时，可调支脚能够补偿地面高差，让四条立柱受力更均匀。

　　设计思路上，该结构强调低成本、可自制和易维护。材料以常见型钢、钢板和标准脚轮为主，切割、钻孔和焊接工序都不复杂，适合车间根据自身场地条件进行二次调整。栅条台面可按常用工件尺寸调整间距，间距过小会降低落渣效果，过大则不利于小零件支撑；框架层间高度可根据焊机外形、工具箱高度或除尘装置位置重新分配。若现场焊接量较大，可在台面下方增设抽风或集渣盘，把焊渣、烟尘和打磨颗粒集中收集；若以轻型装配为主，也可在栅条上铺设可更换钢板或防火垫板，扩展为多功能维修台。

　　结构建模时需要重点关注方管连接处的焊缝传力路径、脚轮安装板的局部加强、层板支撑梁的挠度以及台面型钢与框架的固定方式。立柱底部不宜直接焊薄螺母承受整车载荷，应增加脚轮安装板并通过螺栓连接，便于后期更换损坏轮组。台面条与上部框架之间可采用断续焊或螺栓压板固定，既控制焊接变形，也方便单根磨损后拆换。中部放置焊机的区域要预留电缆走线和散热空间，不能把设备完全封闭在层板之间，否则长时间作业会影响散热。

　　在实际选型中，这类工作台适用于轻型钢结构焊接、维修件补焊、教学训练、DIY制作和小批量工装预装，不适合承担大型机架整体组焊或重载切削任务。它的价值在于把移动承载、焊接操作、设备存放和集渣清理整合到一个紧凑台架上，用简单结构提升工位秩序。工程人员在参考该模型深化时，应结合地面承载、常用工件重量、焊机尺寸、车间通道宽度以及消防与通风要求，对脚轮规格、支脚行程、层板高度和台面间隙进行复核，从而形成可加工、可移动、可维护的现场实用工装。
