多功能手持料理搅拌套装结构设计

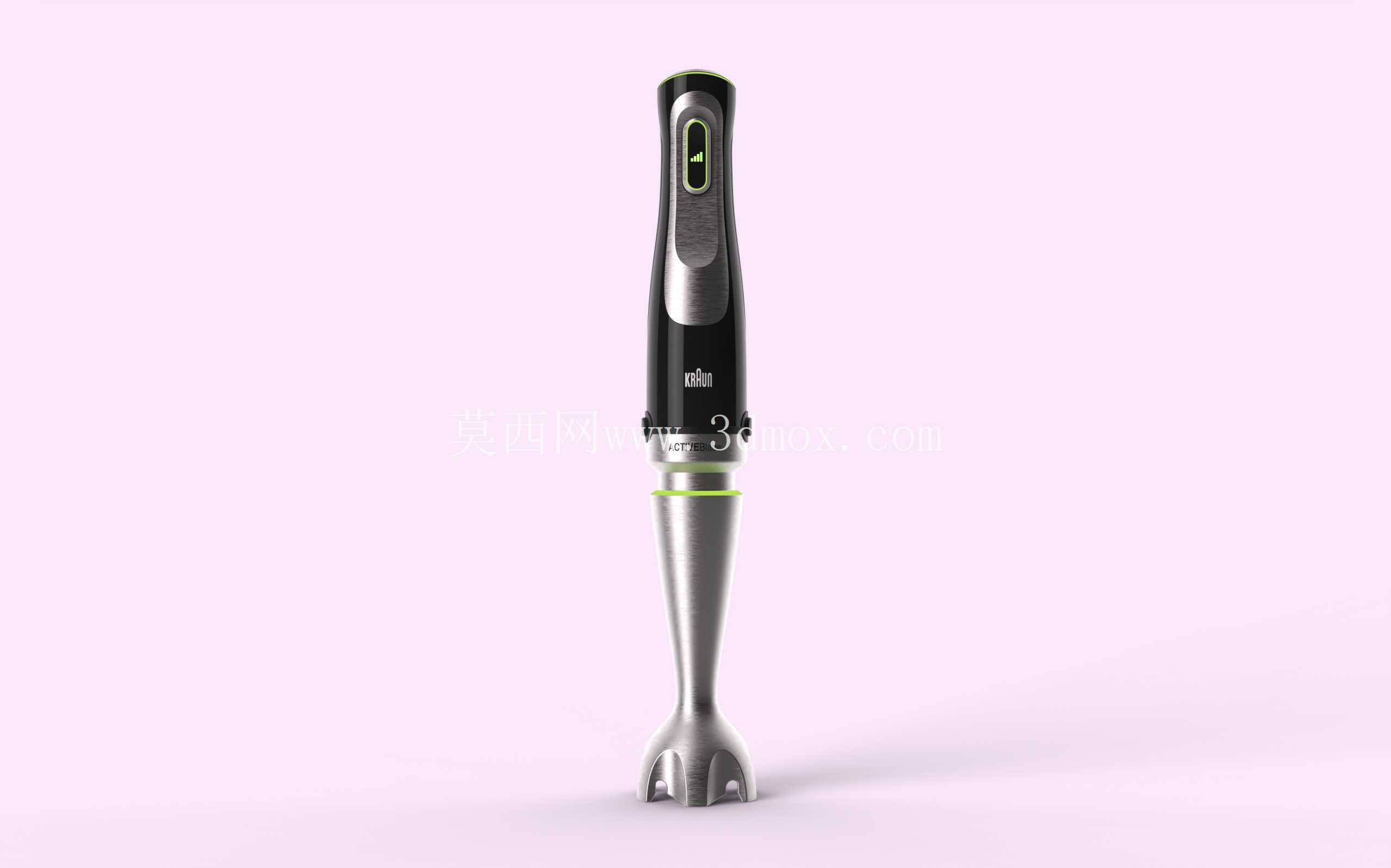

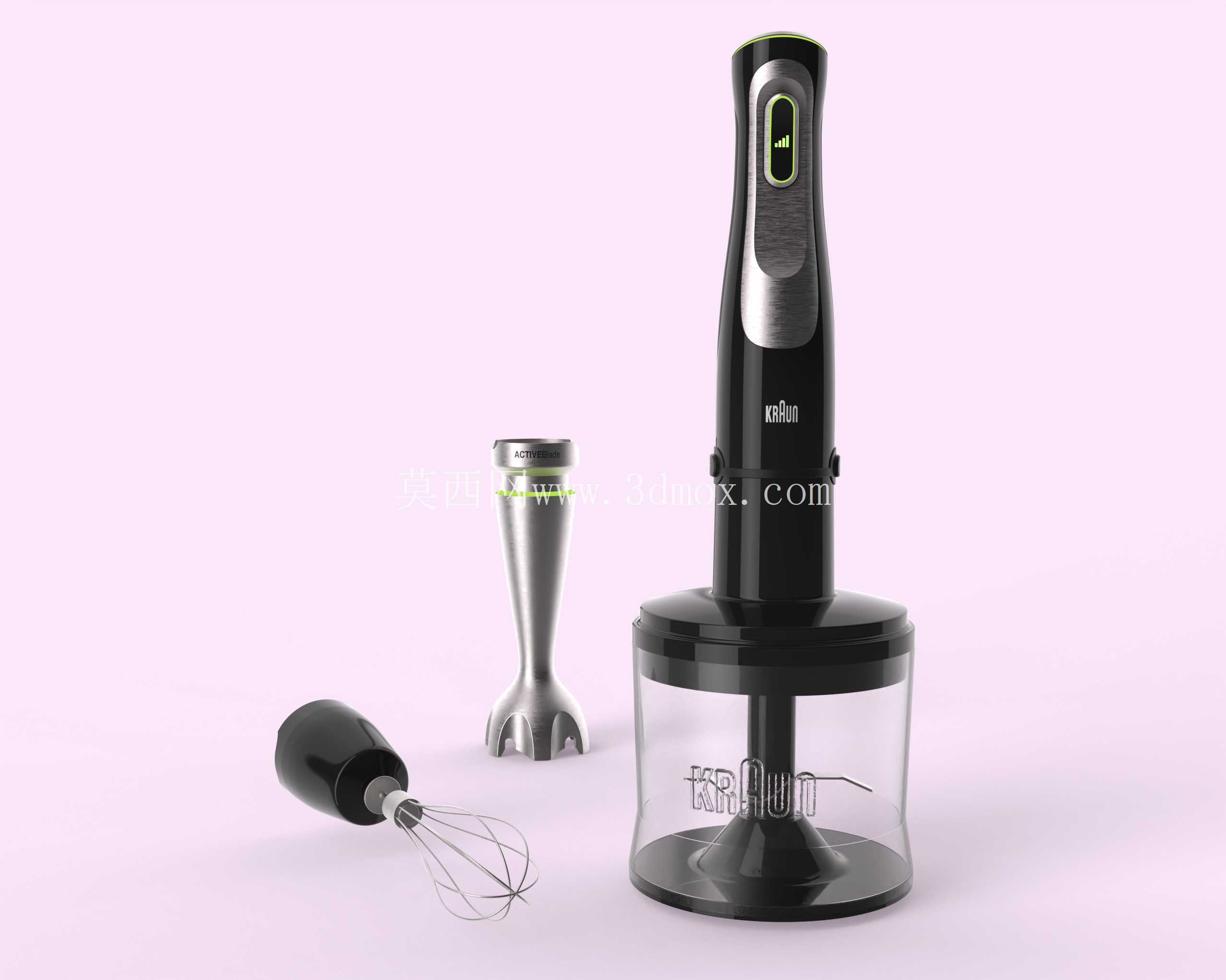

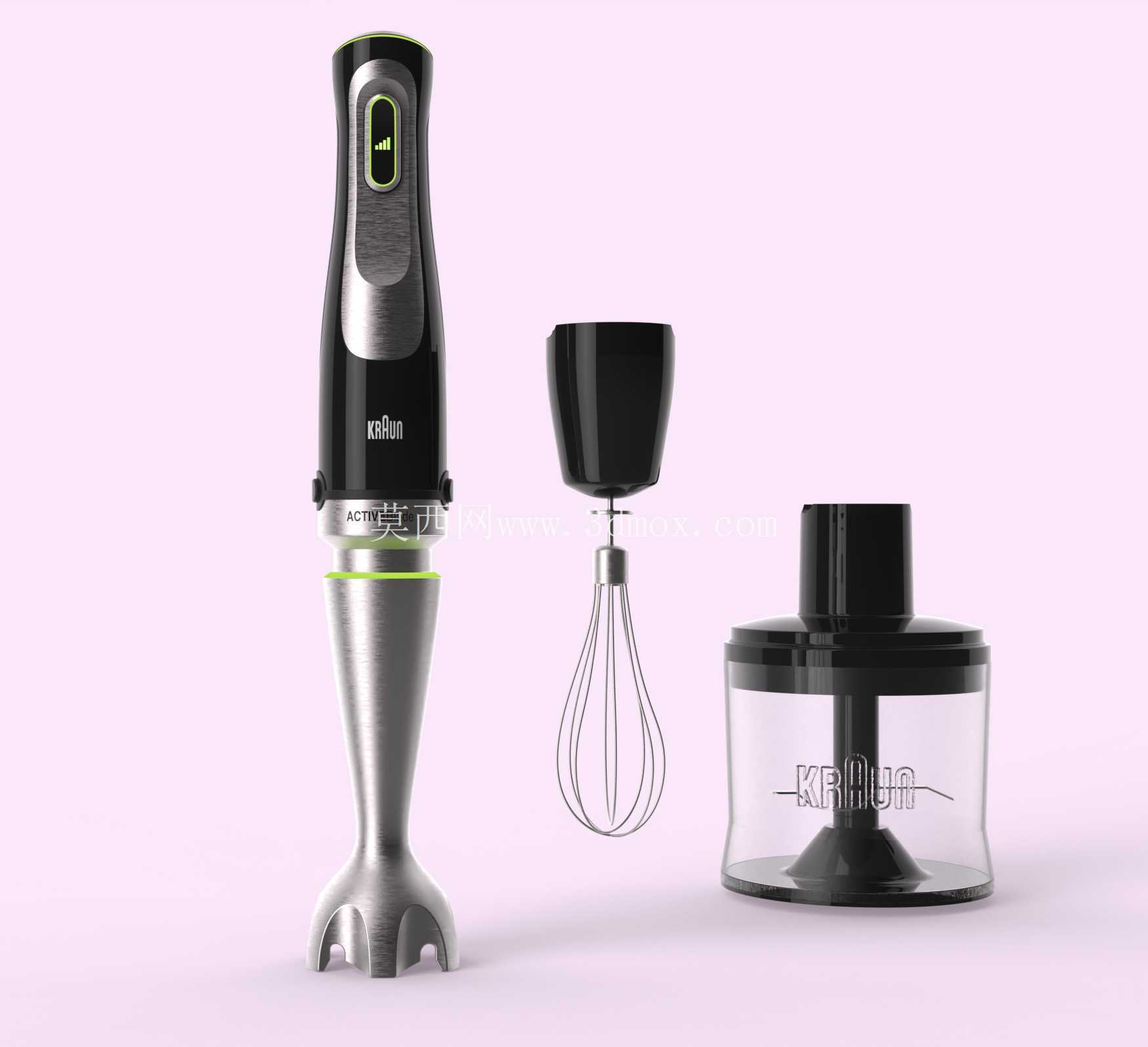

　　这套手持料理设备的三维结构围绕家庭厨房、轻食门店、烘焙工坊与小型餐饮备料场景展开，区别于台式大型料理机，它不需要固定安装台面，操作者可直接将工作端伸入汤锅、料理碗、配料桶内完成作业，适配高温浓汤直接搅打、深容器内酱料乳化、少量辅食精细化制作等台式设备不便覆盖的工况。整套组件包含主机握持机身、浸入式搅拌刀头、钢丝打蛋器附件、多功能切碎加工杯四大模块，各附件通过主机输出端的快接结构实现换装，无需额外工具即可在不同料理工序间切换。

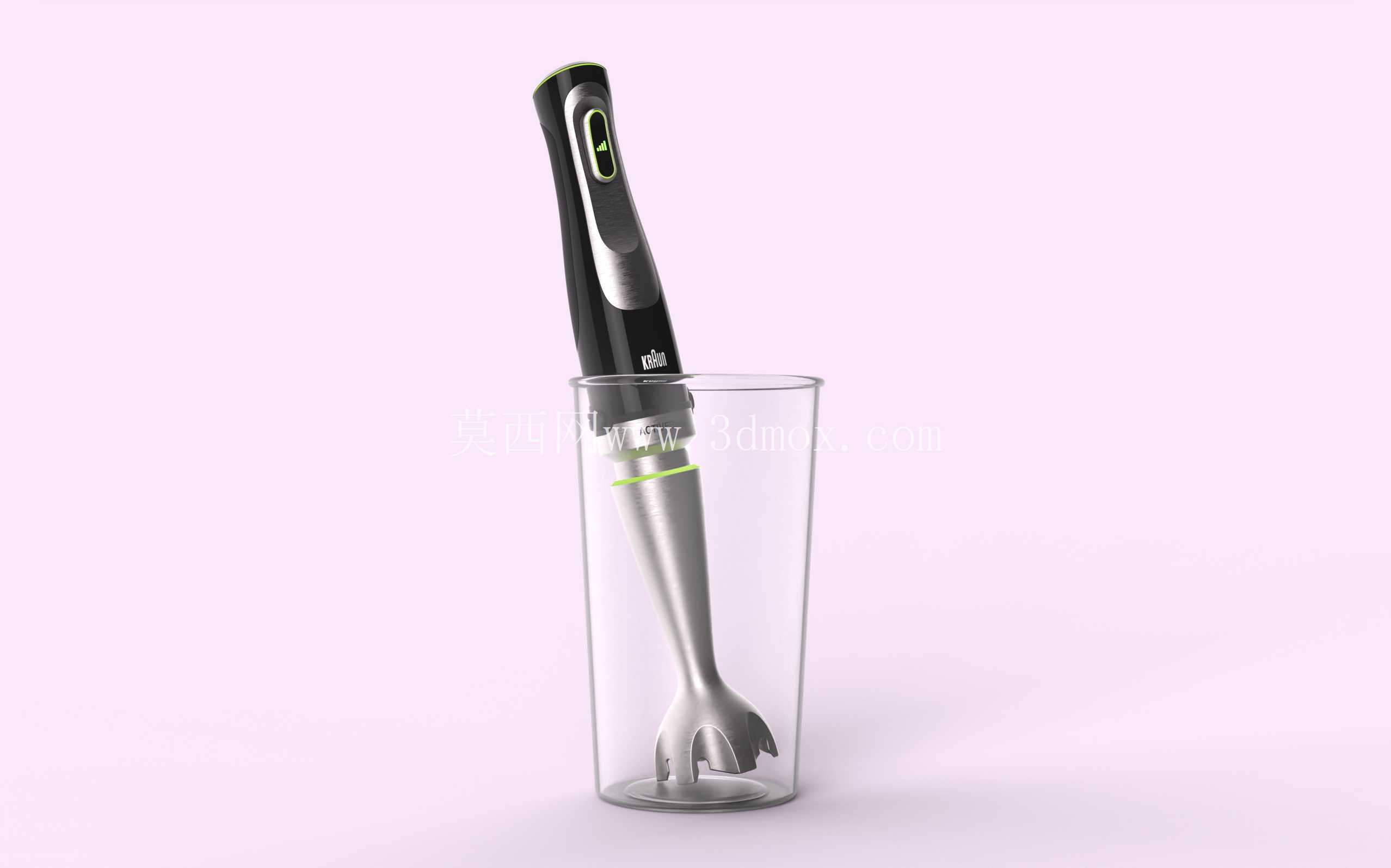

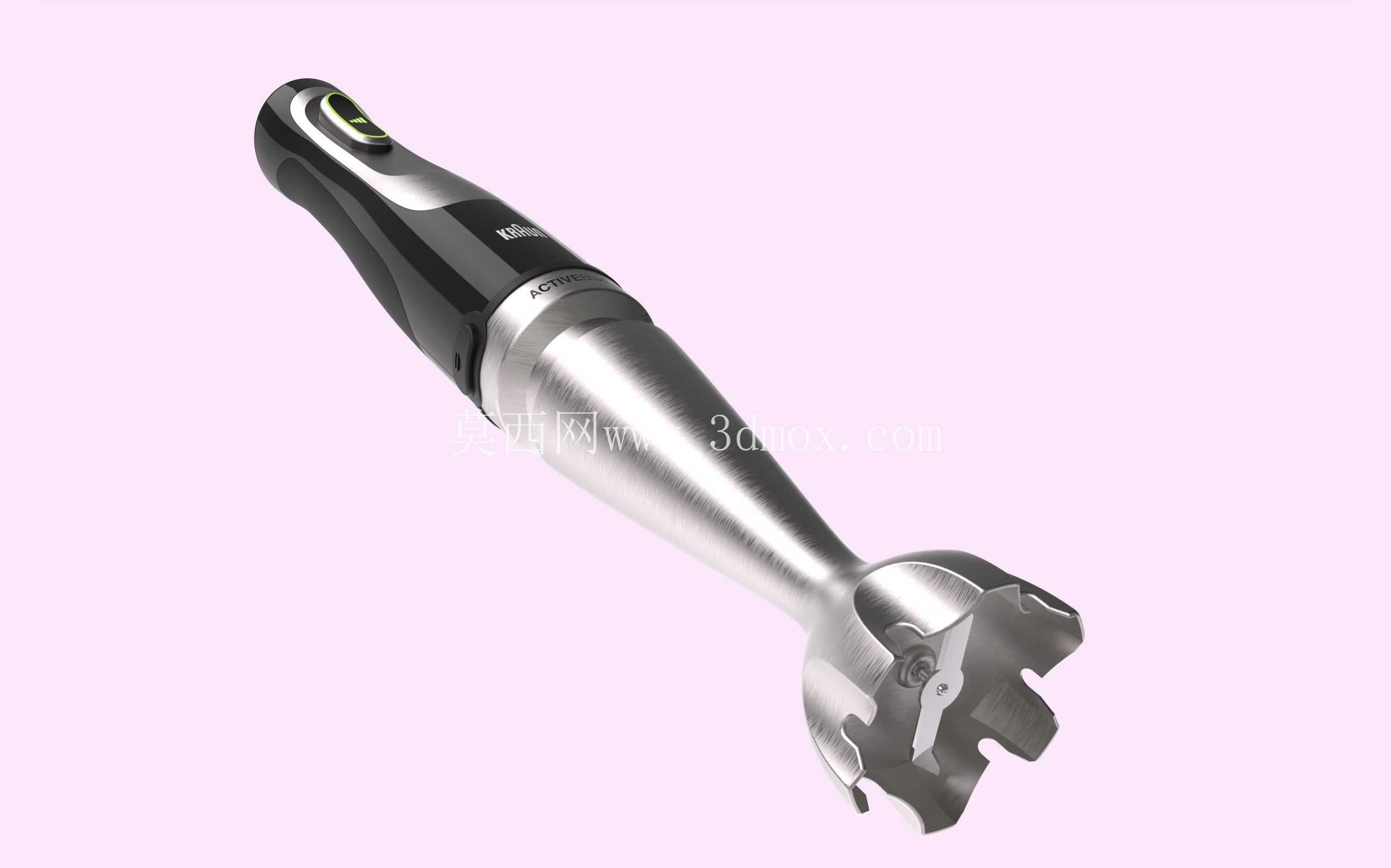

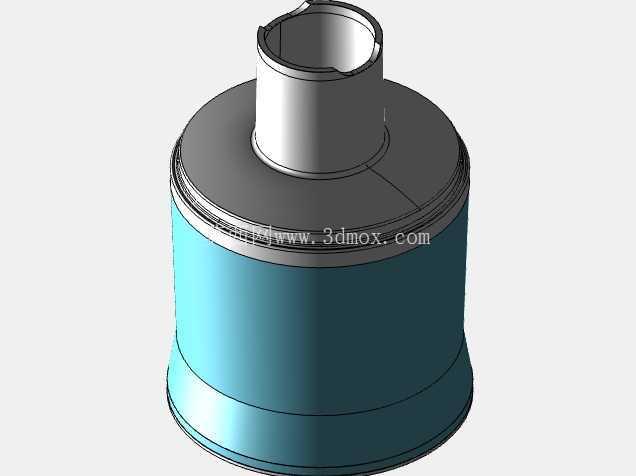

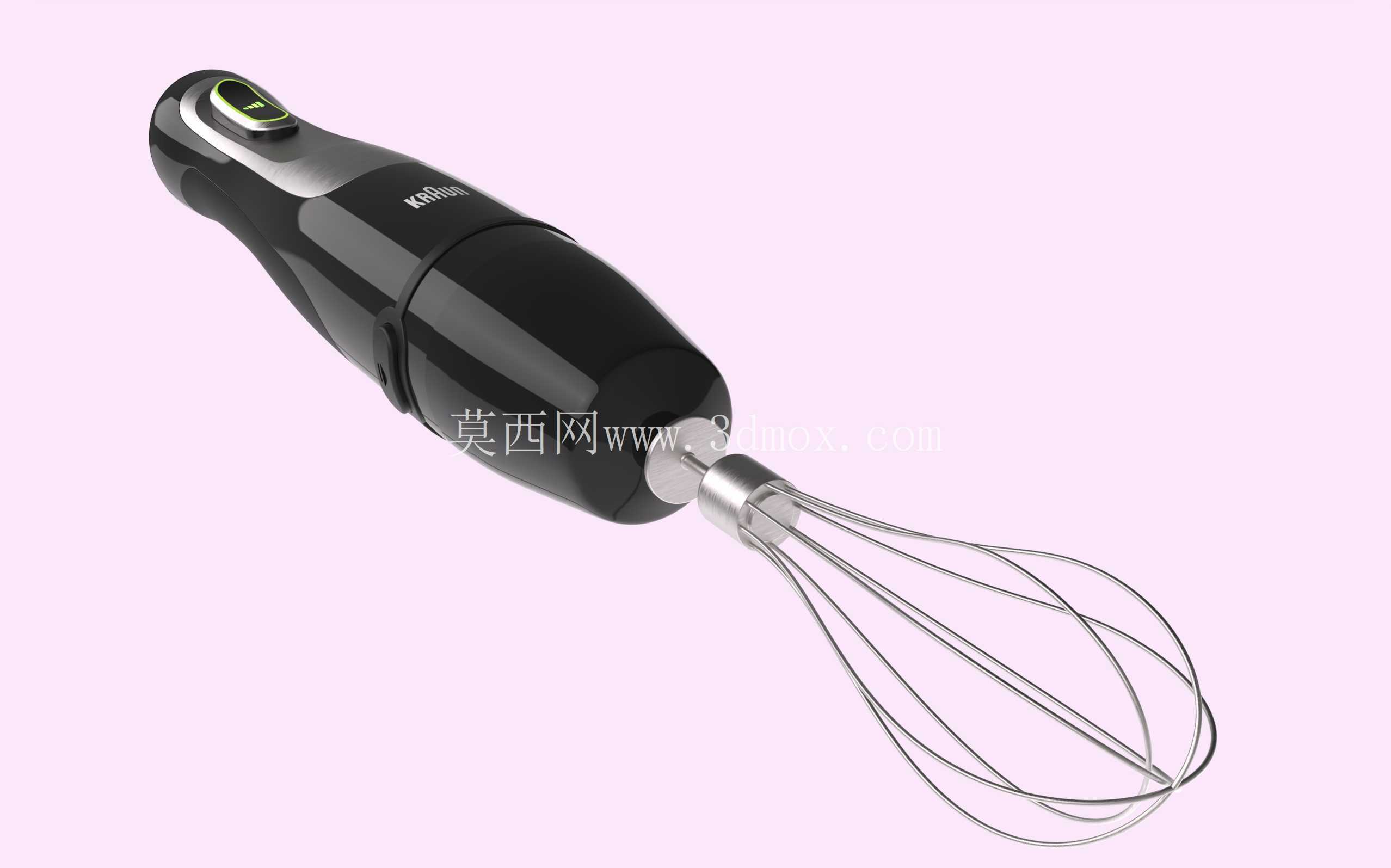

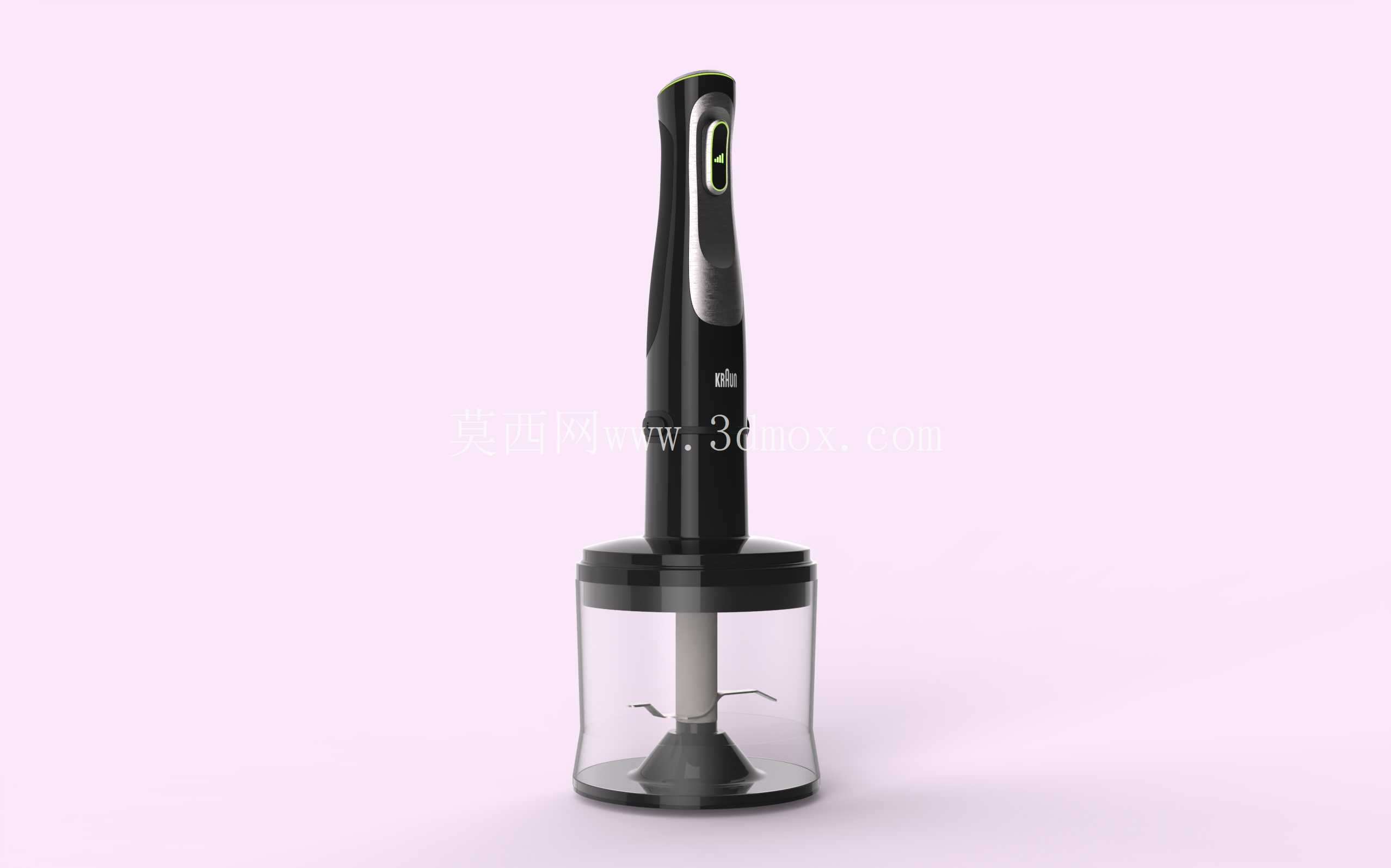

　　从实际功能维度拆解，浸入式搅拌刀头底部设置全包覆防护刀罩，刀罩侧壁与底端开设导流格栅，高速旋转的三叶不锈钢刀在罩内形成负压涡流，将容器内食材持续卷入切削区域，既避免刀头直接接触容器内壁造成刮损，也能防止搅打过程中食材飞溅，该刀头主要用于浓汤均质、果蔬泥制作、酱料乳化、蛋液混合等工序，长杆结构可伸入深度20厘米以上的容器内作业，刀头工作段做密封隔离设计，阻止液体渗入主机内部的电机腔。钢丝打蛋器附件采用多股不锈钢丝弯制的笼形结构，传动端与主机输出轴咬合后，带动打蛋网做高速旋转，相比手动打蛋器，它能在短时间内完成蛋白打发、淡奶油充气、蛋液混匀等烘焙前置工序，笼形钢丝的曲面弧度经过调校，旋转时可覆盖更大的容器截面，减少物料挂壁残留。切碎加工杯为独立杯体组件，杯盖集成传动转接轴，主机安装在杯盖顶部动力座后，动力通过转接轴传递至杯内的S形双刃切刀，杯体采用透明食品级材质，操作者可直接观察内部食材切碎粒度，该组件主要用于坚果粉碎、肉馅剁切、蔬菜切丁、香料研磨等干料或半湿料加工，杯底设置防滑胶圈，工作时杯体不会随刀头扭矩发生滑移。

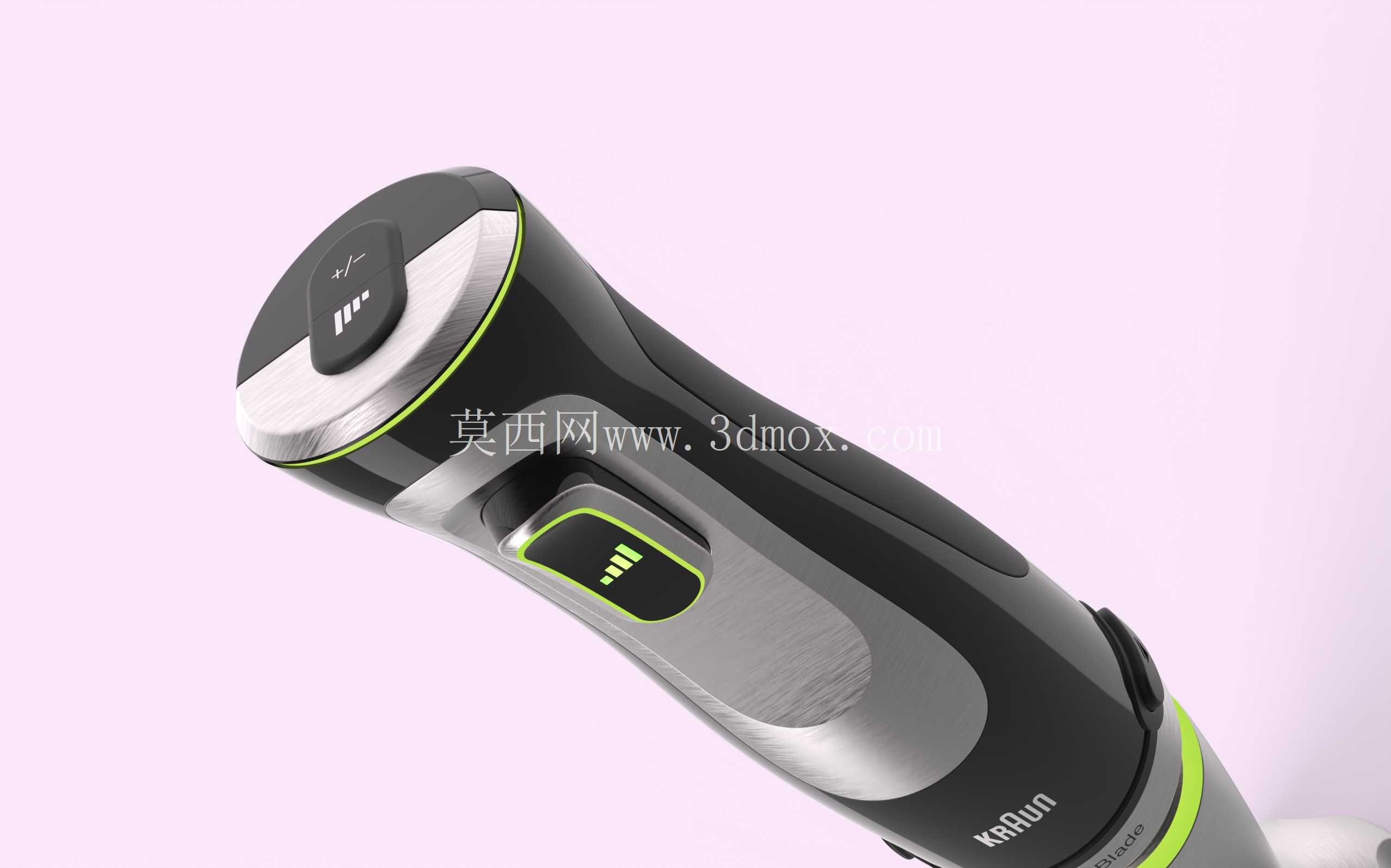

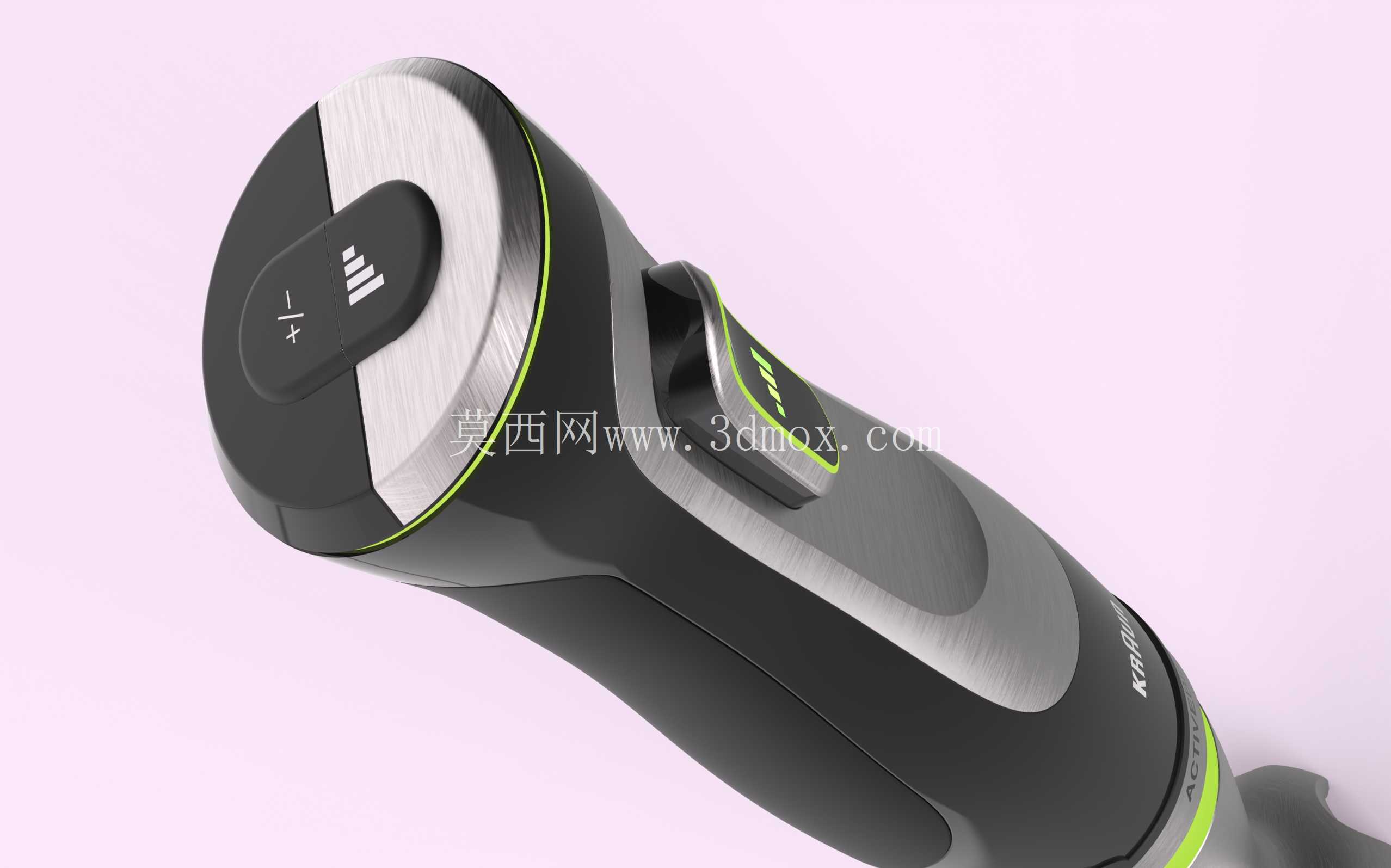

　　主机机身的设计充分考虑长时间手持操作的人机体验，握持区域采用微弧收腰造型，表面覆盖软胶防滑层，整机重心落在握持手掌范围内，高速电机工作时的振动通过软胶层缓冲，降低操作者手部疲劳；机身侧面设置调速按键与档位标识，可根据食材硬度切换转速区间，处理软质果蔬时使用低速档避免过度氧化，处理冻品、硬坚果时使用高速档保证切削效率；机身顶端设置动力输出快接接口，接口内置定位卡槽与防脱锁扣，附件插入后自动锁止，更换附件时按压解锁键即可拔出，接口处设置密封胶圈，避免清洗时水渍进入传动结构。

　　结构建模过程中需要重点核对多个装配边界：首先是各附件与主机接口的同轴度公差，输出轴与附件传动套的配合间隙控制在合理范围，既保证换装顺畅，又避免高速旋转时出现偏心抖动；其次是切碎杯的刀轴密封结构，杯内刀轴贯穿杯盖位置设置双层油封，防止液体渗入传动齿轮组；外形尺寸方面，主机加搅拌杆的总长度适配常规家用汤锅深度，切碎杯容量控制在单次备料的合理区间，打蛋器的钢丝最大外径小于常规料理碗口径，所有工作附件的外露锐边均做圆角包覆处理，满足家电产品的安全设计规范。各模块的拆分建模也方便后续做结构改型，可根据不同产品定位调整电机功率、刀头齿数、杯体容量，衍生不同配置的料理产品。
