双轨穿梭式RGV轨道输送小车结构

项目分类:机械设备 发布时间:2024-11-25 ID:807968
  • 双轨穿梭式RGV轨道输送小车结构
  • 双轨穿梭式RGV轨道输送小车结构
  • 双轨穿梭式RGV轨道输送小车结构
  • 双轨穿梭式RGV轨道输送小车结构
  • 双轨穿梭式RGV轨道输送小车结构

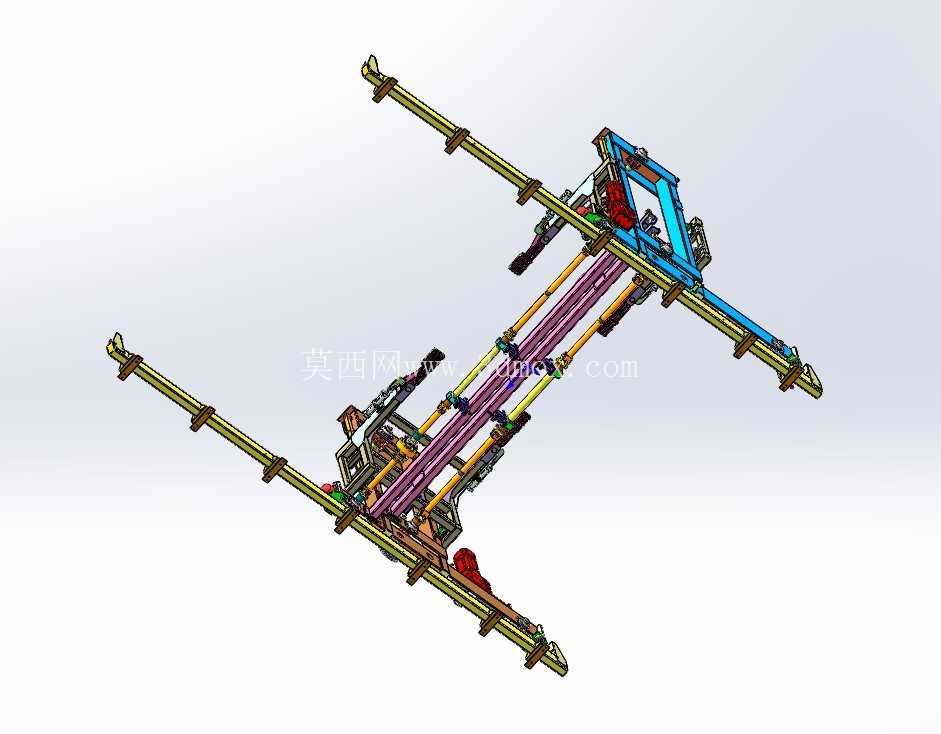

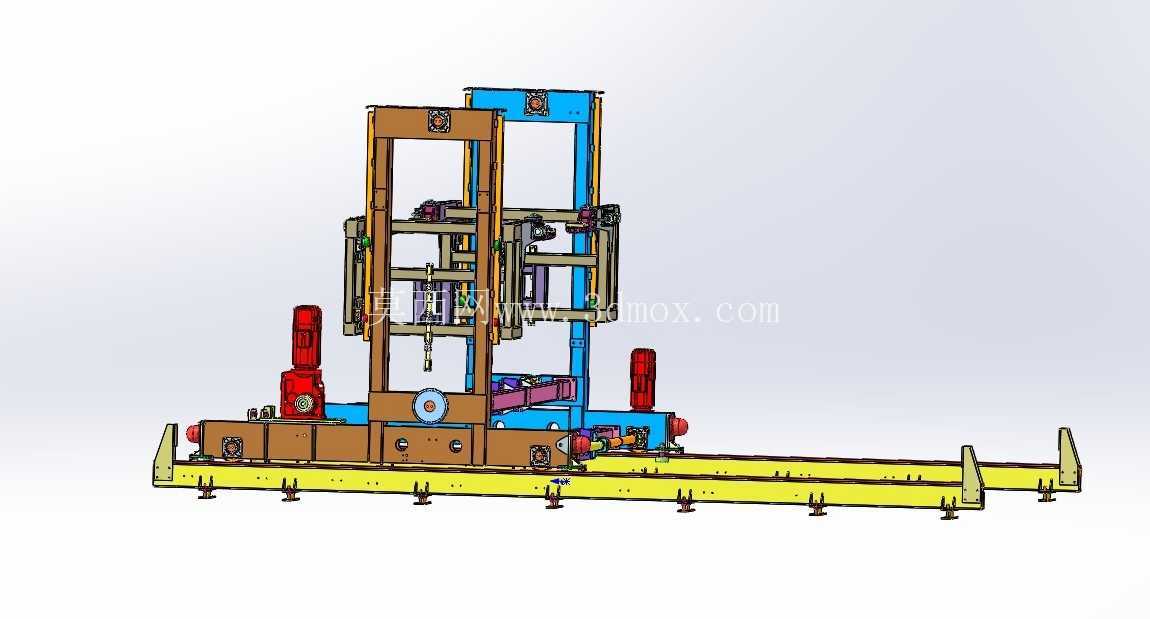

  这套三维结构呈现的是一种沿固定双轨运行的RGV轨道穿梭输送设备,主要面向自动化仓储、车间工序间转运、立体库接驳以及生产线边定点输送等场景。设备本体跨装在两条平行长导轨上,通过车体下部的行走轮系与轨道配合,实现沿轨道方向的往复移动;车体中部集成移载、举升或接驳机构,可在指定工位与辊道线、链条线、货架端口或工装台进行物料交接。

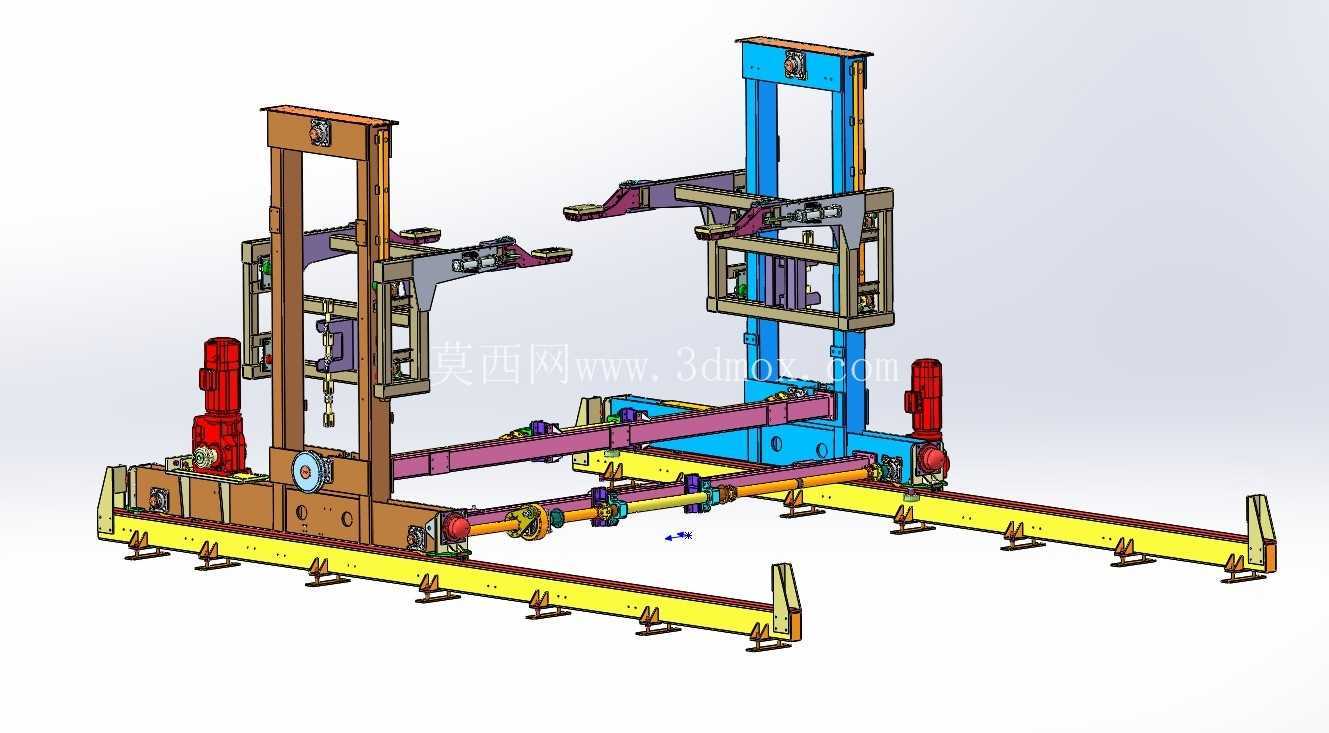

  从实际布置看,长跨距导轨决定了设备的服务范围,轨道两端设置机械限位与缓冲结构,避免小车越位。车体采用框架式焊接或型材拼装思路,上部承载区域与下部行走区域分层布置:下部集中布置驱动轮、从动轮、导向轮、传动轴及检测元件,上部则根据输送对象布置移载执行机构。图中可见多组平行输送梁和侧向夹持/导向组件,说明该小车并非单纯运输平台,而是承担精确定位、物料承接和方向转换的复合工位。

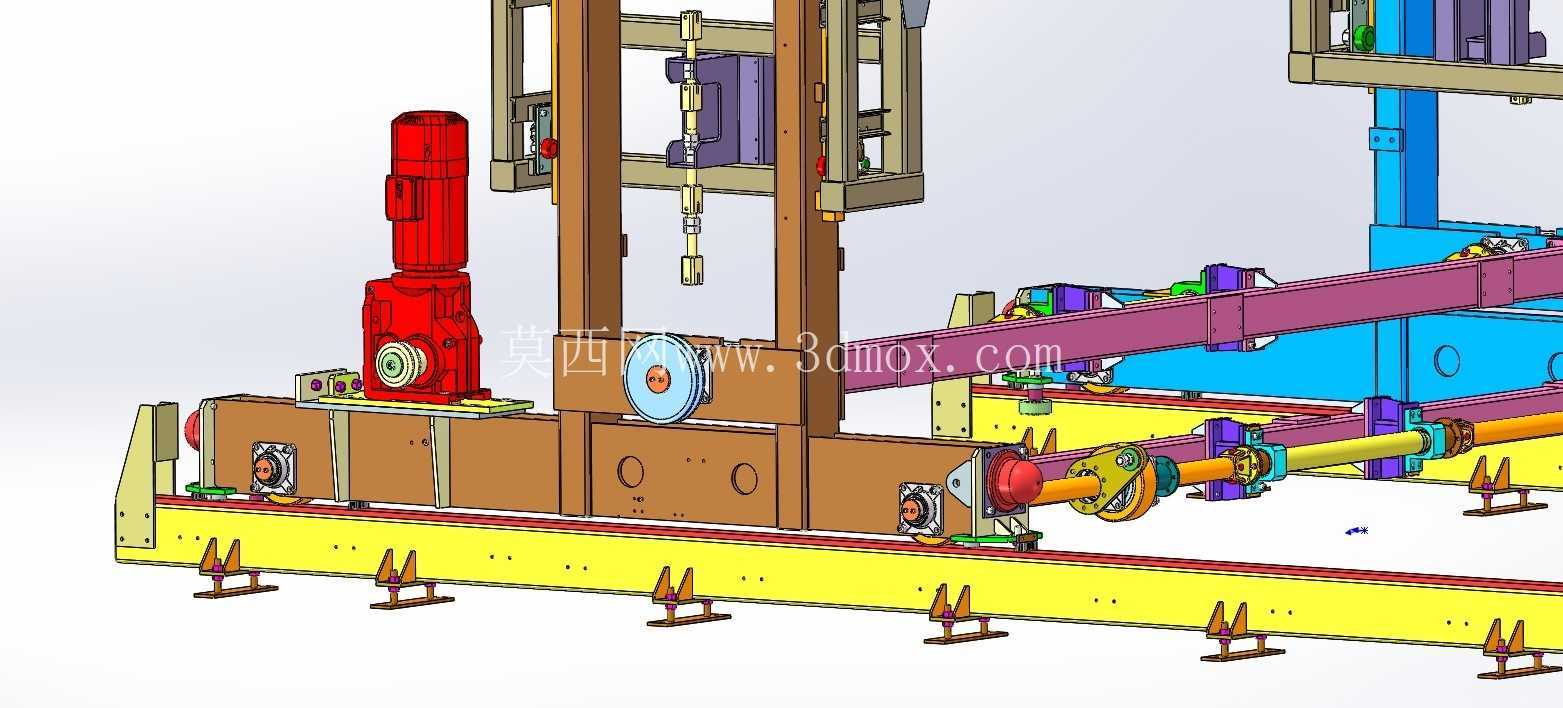

  行走系统通常采用电机减速机驱动轮轴或齿轮齿条传动的方式。若轨道较长、启停频繁,轮式驱动配合伺服或变频控制更利于平稳加减速;若定位节拍要求高,则可在轨道侧加装齿条、同步带或位置检测尺,使小车在多个接驳点之间重复停靠。导向轮紧贴轨道侧面,能够抵消移载过程中产生的横向力,减少车体偏摆。轨道基础需要保证直线度、平行度和标高一致性,否则长距离运行时会出现轮压不均、异响或卡滞。

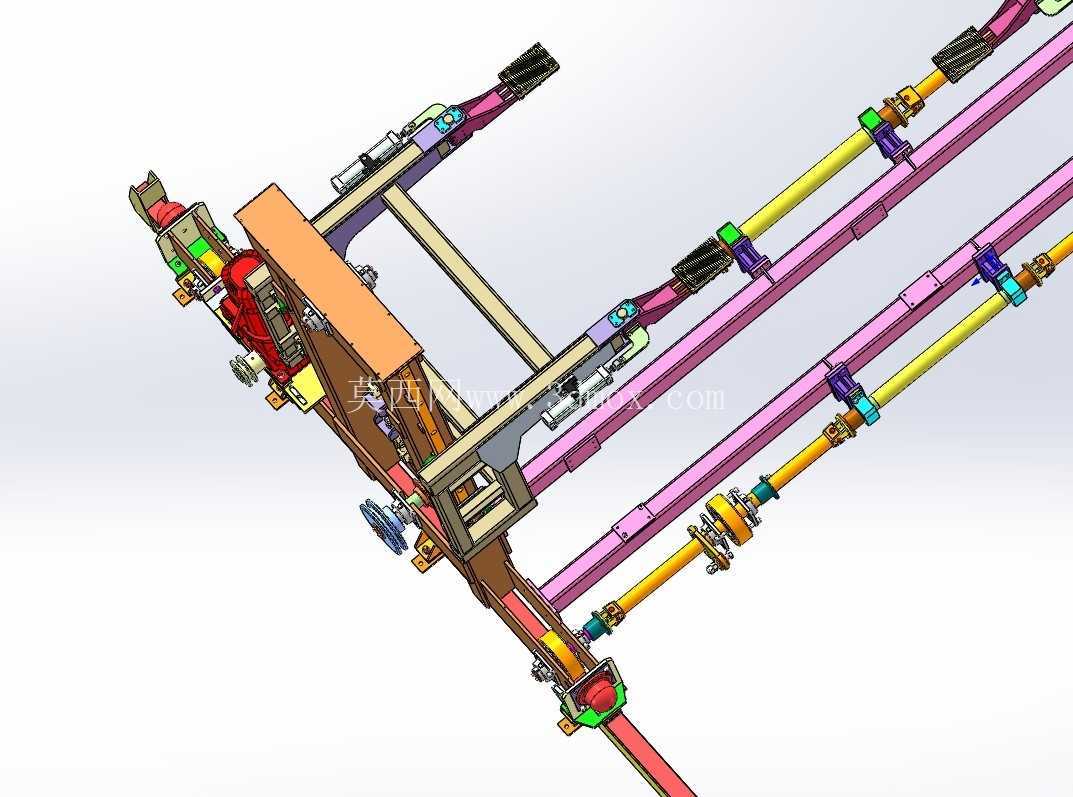

  车体中部的移载机构是设计重点。针对托盘、工装板或箱式物料,可采用顶升后移栽、辊筒输送、链条推拉或伸缩叉取方式。模型中多根纵向梁体与车体运行方向形成交叉布置,适合在小车停稳后将物料沿垂直于轨道的方向送出,实现一条轨道服务两侧工位。移载梁的间距、支撑面高度和端部导入角度都需要与现场线体保持一致;若物料底部刚度不足,还应增加支撑点数量,避免转运过程中产生明显挠曲。

  安装边界方面,首先要确认轨道中心距与车体跨距,小车宽度不能侵入两侧设备维护通道;其次要核算轨道顶面到移载面的高度差,保证与上下游设备的输送面平齐。车体上方需预留传感器、拖链、线缆和维修空间,下方则要保证轮系与轨道基础之间的安装间隙。长导轨分段拼接时,接头位置应避开频繁停车点,接缝高差控制在较小范围内,以降低冲击。

  在结构校核上,重点关注车架主梁的弯曲刚度、驱动轮附着力、启停惯性载荷以及移载时的偏载力矩。满载小车加速或制动时,驱动力通过轮轨接触传递,轮压不足会引起打滑;侧向移载瞬间,物料重心偏移会对导向轮和车架连接座产生附加弯矩,因此轴承座、轮架和连接板不应只按静态重量选型。限位挡块应布置在车体刚性较强的位置,缓冲器高度与撞击中心尽量一致。

  建模时可将轨道、车架、轮系、移载梁、驱动组件和检测支架分总成处理,便于后期调整轨距、行程和接驳高度。导轨段采用参数化阵列能够快速验证不同工位间距;车轮与轨道之间保留合理配合间隙,既能体现运动关系,也方便在工程图中表达安装调整。对于方案评审而言,该模型可直接用于检查小车通过性、站点干涉、维护拆装空间以及与外围输送线的衔接逻辑,是物流自动化线体中典型的轨道接驳设备结构。
