三轴低平板重载半挂运输拖车结构

　　低平板半挂拖车在大件物流、工程设备转运、电力构件配送这类场景里承担的是重载低重心运输任务，常规栏板货台离地高度偏高，运输挖掘机、变压器、钢结构支架这类外形高大的设备时，容易触碰道路限高杆，整车重心抬升后弯道侧倾风险也会明显增加，这款三轴低平板半挂就是针对这类痛点开发的专用运输装备。

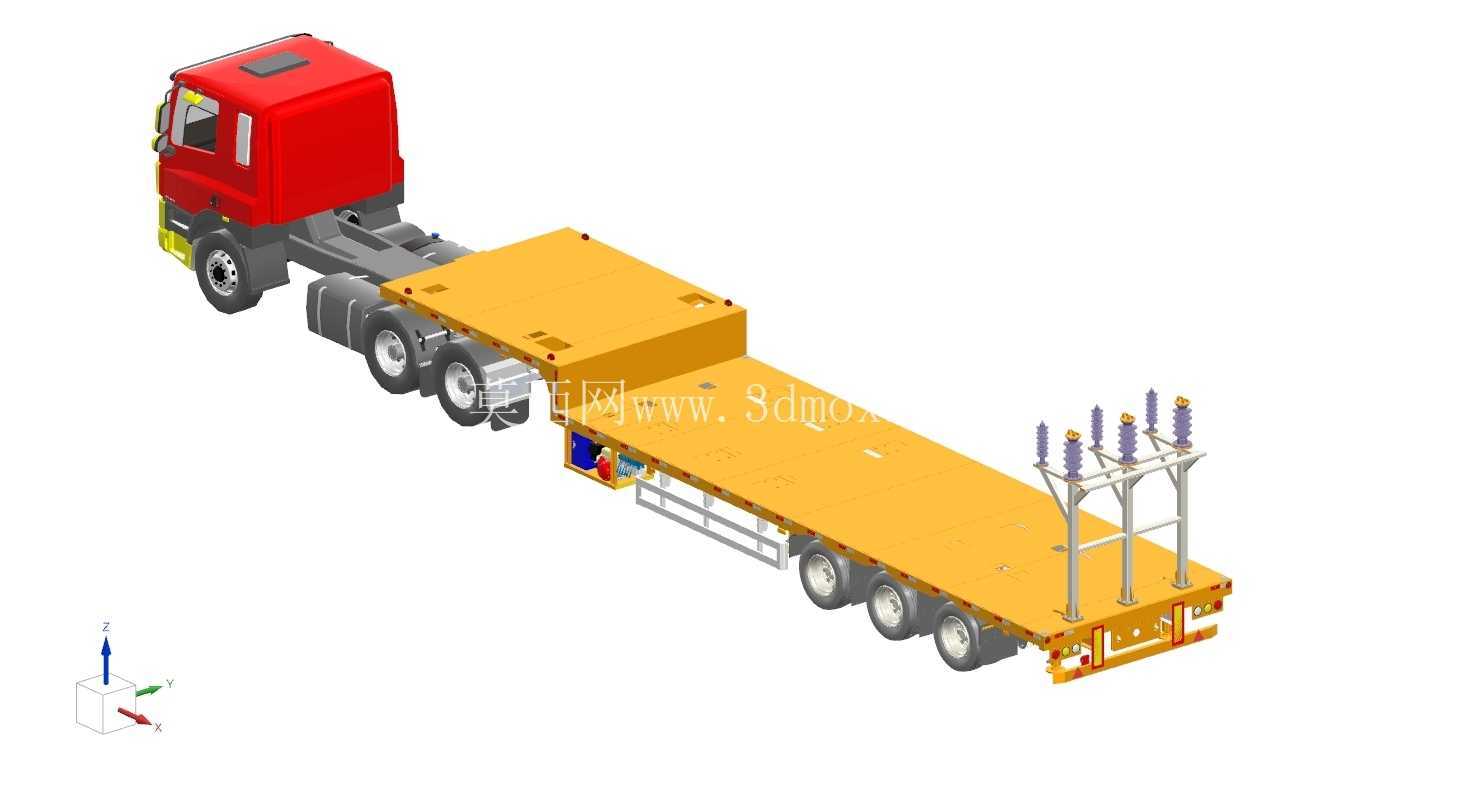

　　从结构布局来看，牵引车头和挂车通过标准鞍座连接，挂车前段采用阶梯下沉设计，靠近牵引销的区域货台高度略高，用来布置储气筒、制动阀组、支腿收纳空间，主承载货台从鹅颈后方开始整体下沉，把载货平面的离地高度压到更低水平，三轴轮组全部布置在货台尾部下方，既避开了货台中部的装载空间，也让轴荷分布更均匀，满载时三根车轴的载荷偏差可以控制在合理区间，不会出现单轴过载触发道路称重超限的问题。

　　货台主体采用高强钢焊接框架结构，主梁是贯穿式工字梁，腹板厚度根据弯矩分布做变厚度设计，鹅颈位置承受牵引冲击和竖向弯矩，腹板做加厚处理，中部货台区域以均布载荷为主，在保证抗弯截面模量的前提下适当优化腹板厚度来控制自重，横梁采用槽型钢间隔排布，上方铺设防滑花纹钢板，边缘设置嵌入式捆扎环，每隔固定间距就预留一个系留点，运输异形大件时可以用钢丝绳、拉紧带从任意角度固定货物，不会出现捆绑点找不到合适位置的情况。

　　尾部的三轴行走系统配备钢板弹簧悬架，每根车轴左右两端安装双轮胎，重载工况下轮胎接地面积更大，单位面积接地比压更低，在非铺装工地路面行驶时不容易陷车；制动系统采用气刹结构，储气筒布置在挂车侧面，和车头的气路通过螺旋气管连接，行车制动、驻车制动回路独立设置，即便某一条气路出现故障，另一套制动回路依然可以提供制动力，保障长下坡路段的行驶安全。挂车尾部和侧面都安装了反光标识，后保险杠位置预留了牌照安装位和尾灯组，符合道路货运车辆的安全规范。

　　货台尾部还设置了一组立式构件固定架，用来运输电力绝缘子这类细长易损件，支架采用型钢焊接成框架，每层都有定位卡槽，把绝缘子竖直插放在卡槽内，运输过程中不会互相碰撞磕碰，不用额外在货台上焊接临时支撑，返程时也可以把支架拆卸放平，不影响普通大件的装载空间。前端的可伸缩支腿在挂车和车头脱离时支撑前部载荷，支腿带有摇把升降机构，单人即可操作完成挂接和脱挂作业，支腿底座采用大尺寸垫板，在松软地面停放时不会下沉。

　　设计阶段需要重点校核几个边界条件：首先是牵引销的安装位置要匹配常用牵引车头的鞍座高度，保证挂接后挂车货台处于水平状态，不会出现前高后低或者前低后高导致轮胎偏磨、轴荷转移异常的问题；其次是整车转弯半径要满足普通厂区、国道的通行要求，鹅颈的转角间隙要预留足够空间，满载急转弯时车头驾驶室后部不会和挂车鹅颈发生干涉；货台的有效装载宽度要符合道路车辆外廓尺寸限值，边缘的紧固装置不能超出车体轮廓，超长构件运输时可以在尾部临时加装延伸架，但延伸长度也要在法规允许范围内。

　　这类半挂拖车的三维建模过程中，需要把牵引配合面、轮距、板簧安装孔位、支腿行程这些关键参数按实际装配关系搭建，不能只做外观曲面，结构设计师在核对装配干涉时，可以直接在模型里检查气管排布、制动管线和运动部件的间隙，避免实车装配时出现管线磨损、轮胎和货台底板在极限弹跳工况下发生摩擦的问题。针对不同的运输需求，还可以在这个基础平台上改造成凹梁式、可伸缩式低平板挂车，拓展运输风电叶片、大型工程机械这类超长宽体货物的能力。
