钢管桁架式越野卡丁车整车结构设计

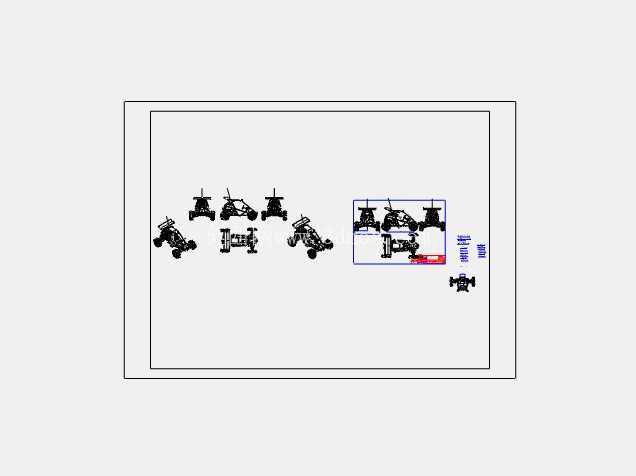

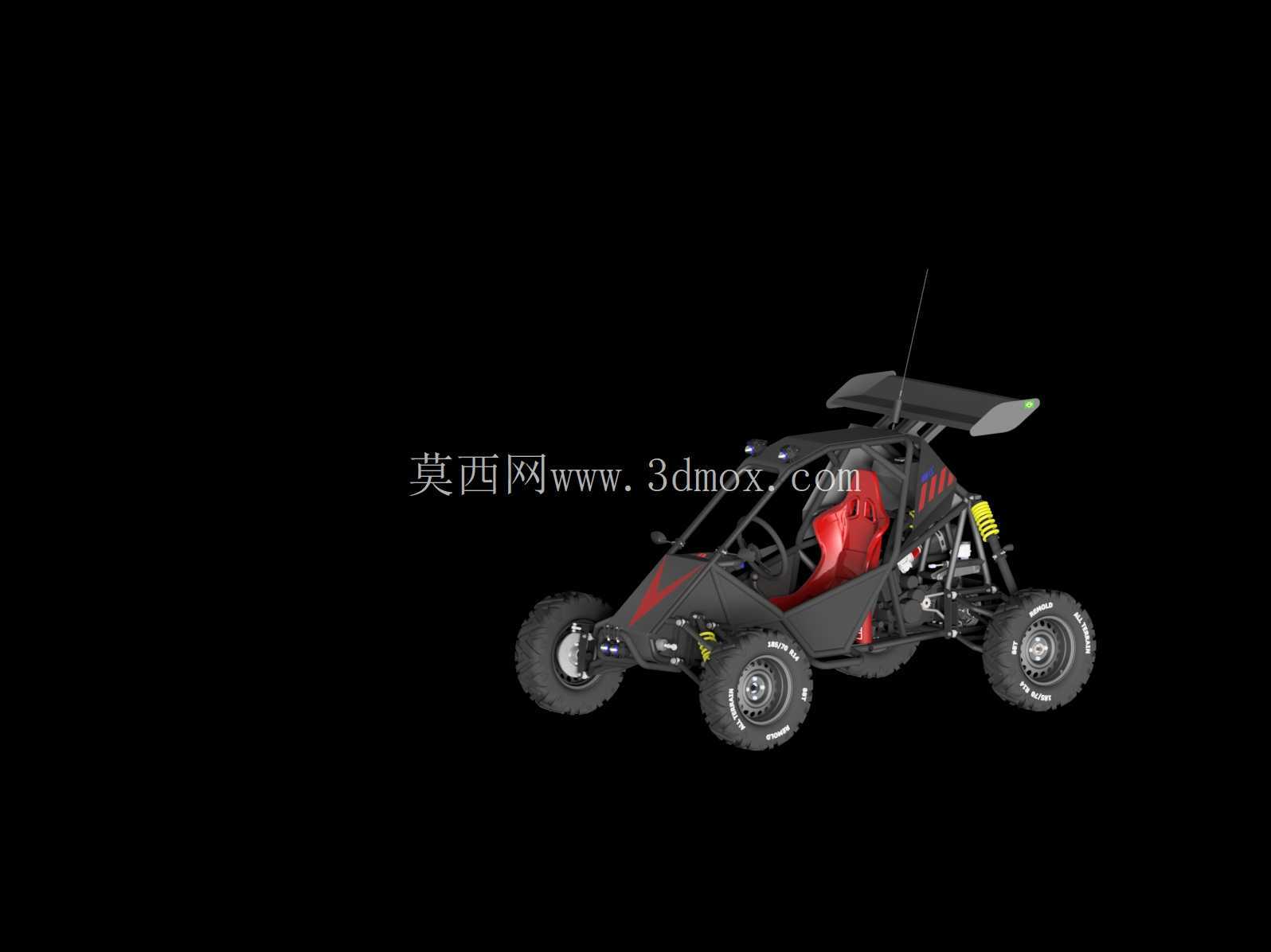

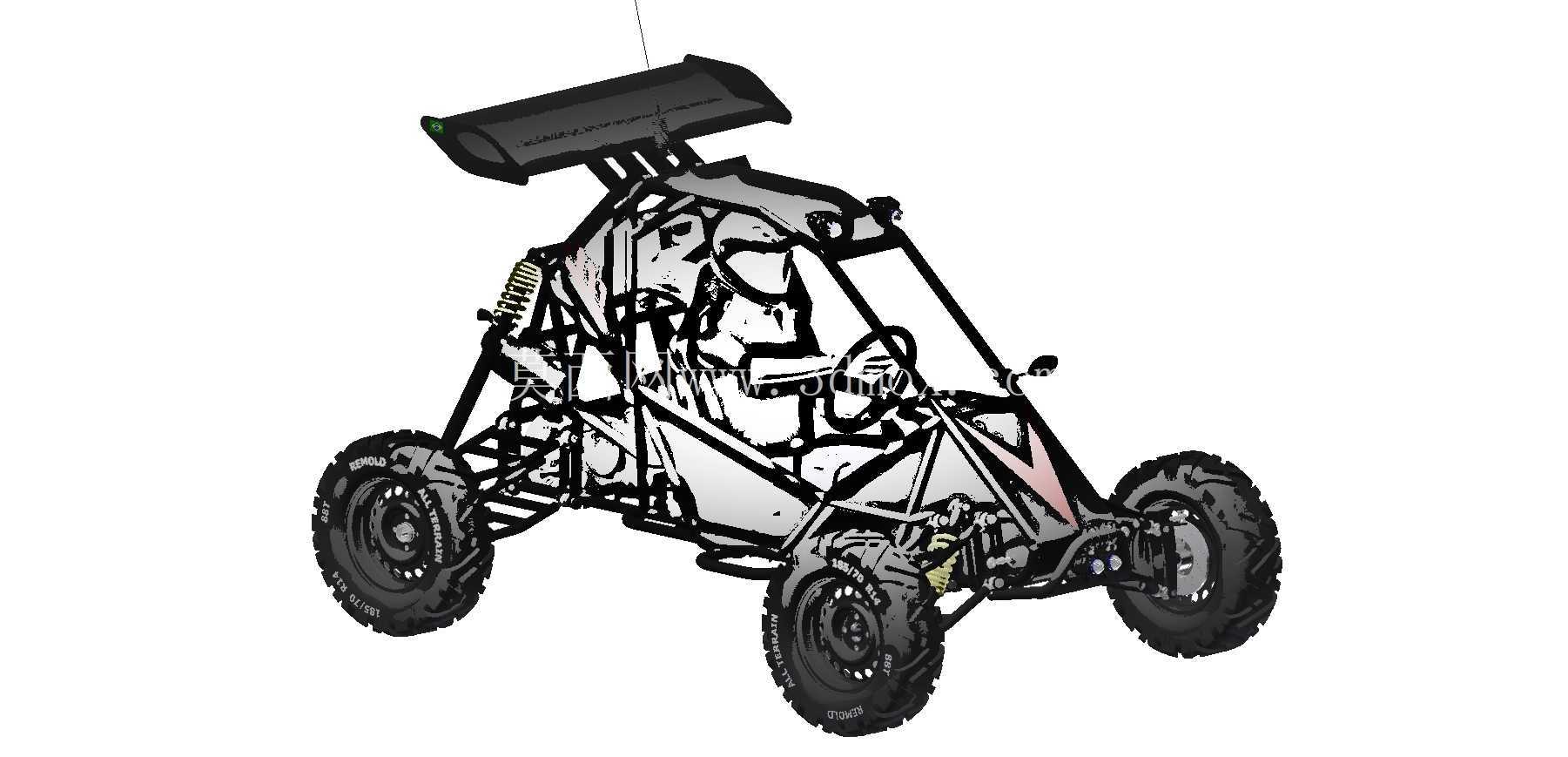

　　这套越野卡丁车的三维结构，围绕非铺装场地竞技、户外休闲穿越两类核心使用场景搭建，整车没有采用承载式冲压车身，而是以空间钢管桁架作为全部受力基体，所有动力、行走、操控、防护部件都直接或通过转接支座固定在管架节点上，设计阶段优先考虑了野外磕碰后的可修复性——任意一根外围管件发生变形后，都可以沿节点切割更换，不需要整体报废车身，这也是越野小型赛车普遍选用管架结构的核心原因。

　　从安装边界来看，整车外廓宽度控制在1.6米以内，轴距约1.8米，离地间隙超过300毫米，窄车身的设定既可以穿过林间狭窄防火道，也能适配场地卡丁车赛道的弯道宽度，整车干重控制在350公斤上下，搭配400cc排量的单缸动力单元，推重比足以应对陡坡攀爬和砂石路面加速。管架的管径选择区分了受力层级：主环、前环、侧边防撞横梁采用壁厚3毫米以上的无缝钢管，承受碰撞冲击与悬架传递的动载荷；后部发动机支撑、仪表安装支架这类低载荷区域则采用壁厚2毫米的管件，在保证刚度的前提下控制多余重量。

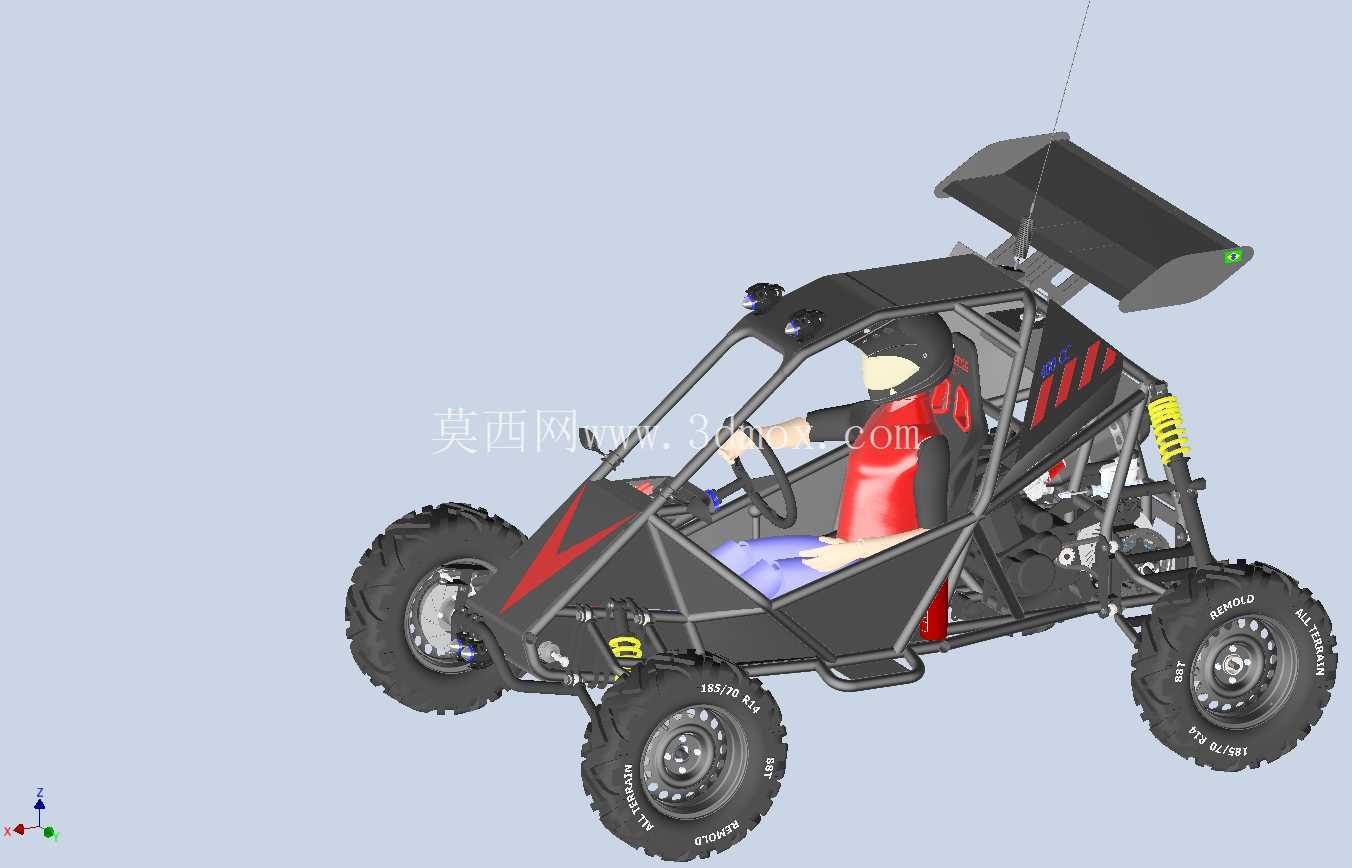

　　行走系统的设计完全偏向越野工况，四个车轮均配备大颗粒块状花纹的越野轮胎，胎壁厚度远大于公路卡丁车轮胎，在低气压状态下可以吸收碎石路面的冲击，也能降低尖石扎穿胎体的概率。前后悬架均采用双横臂独立结构，避震器为长行程螺旋弹簧阻尼单元，从模型中可以看到前避震采用近乎直立的布置方式，后避震则倾斜固定在主环管与摇臂之间，这种布局可以把车轮上下跳动的行程放大到200毫米以上，当车辆通过交叉轴路面时，单侧车轮大幅抬升也能保持轮胎与地面的接触，避免常规硬轴卡丁车在颠簸路段频繁打滑、悬空的问题。转向系统采用齿轮齿条式转向机，转向拉杆两端配置球头铰，配合大转角转向节，整车转弯半径可以控制在4米以内，狭小场地内掉头、绕桩都足够灵活。

　　动力与传动部分，发动机后置在后轴前方的管架舱内，重心落在整车轴距中心偏后的位置，爬坡时后轴载荷更大，可以提升驱动轮抓地力。动力输出通过链条传递到后轴，后轴配备差速器，允许左右后轮在转弯时存在转速差，减少砂石路面的转向推头现象。制动系统采用四轮液压盘式结构，制动卡钳直接固定在转向节与后轴支座上，刹车管路沿管架内侧排布，避开轮胎飞溅的碎石区域，踏板组布置在驾驶舱前部，刹车与油门踏板的间距按照穿戴越野靴的操作空间预留，避免激烈驾驶时误踩。

　　驾驶舱的布局完全围绕单人驾乘设计，管架内部铺设了成型座椅，座椅靠背角度向后倾斜，配合四点式安全带的安装锚点，在车辆跳跃落地时可以把乘员约束在座椅上。方向盘为小尺寸越野款，转向柱角度可调，仪表台区域预留了转速表、油量显示的安装位，驾驶舱两侧的管架上预留了护板安装孔，可以后期加装铝合金或塑料护板，阻挡车轮卷起的石块击打乘员。车身前部设置了短小的前护板，覆盖转向机与前横臂的前端，正面碰撞时先接触障碍物，避免直接冲击悬架杆件；后部高位安装了尾翼式挡泥板，后轮卷起的泥水会被挡泥板导向后方，不会直接飞溅到发动机进气口与乘员背部。

　　建模过程中所有杆件的相交位置都做了相贯线处理，模拟真实管材切割对接的焊缝形态，悬架各摆臂、转向拉杆、避震器之间的运动铰接点完全按照硬点坐标装配，在三维环境中可以直接验证悬架全行程运动中是否存在杆件干涉、轮胎与管架是否发生磕碰。燃油箱布置在座椅后方、发动机前方的重心区域，油箱容积按照连续行驶2小时的越野工况设计，加油口引出到管架侧方，不需要掀开护板即可完成补油。电气线路沿主环管内侧走线，预留了大灯、警示天线的安装位置，夜间林区穿越时可以扩展照明组件。整车底部没有突出的低矮部件，油底壳、排气前段都处于管架与护板的包围范围内，穿越石块路面时即使托底，也会先接触防护管件，不会直接损伤动力核心部件。
