电动汽车双叉臂独立悬架总成结构

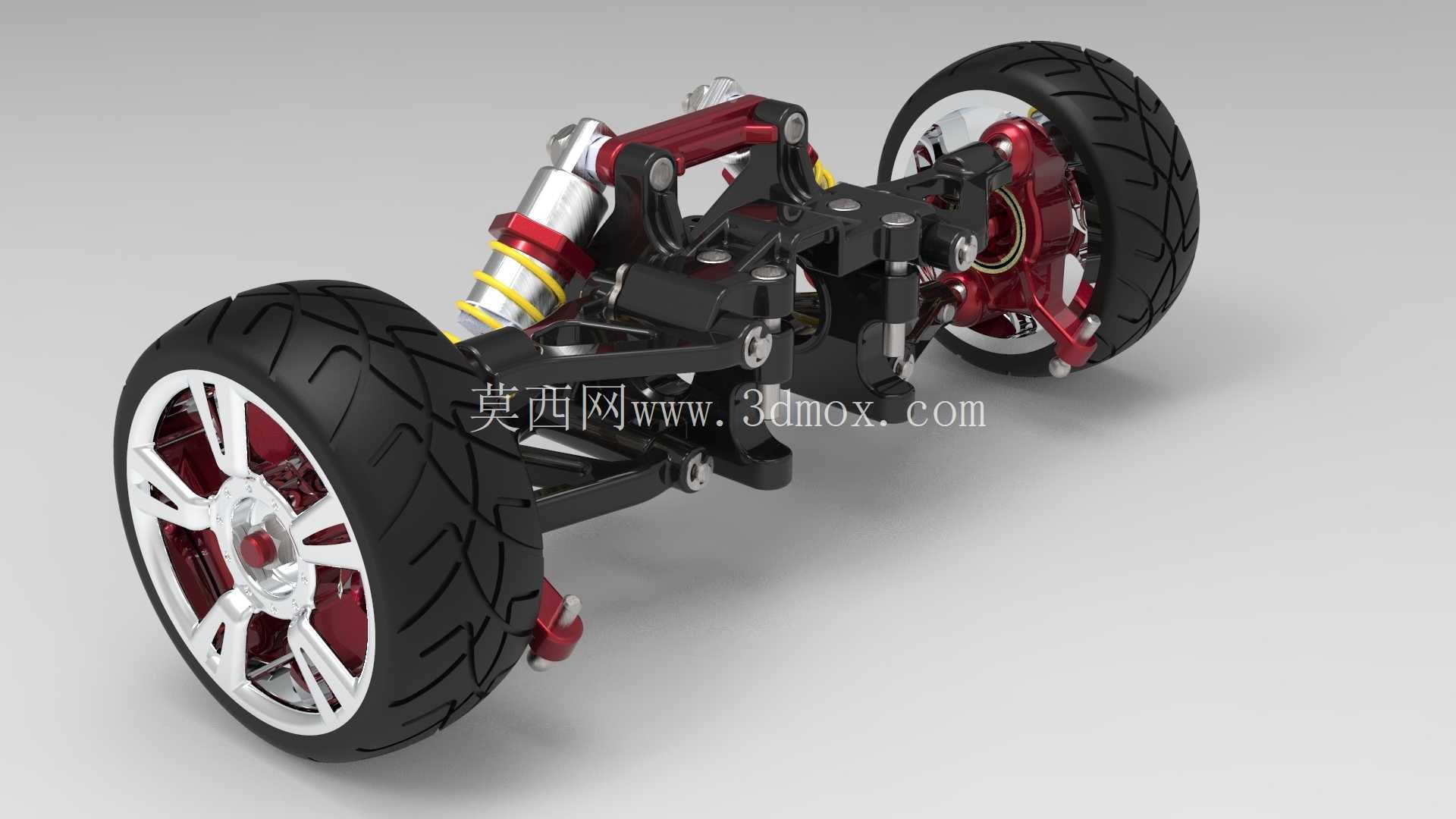

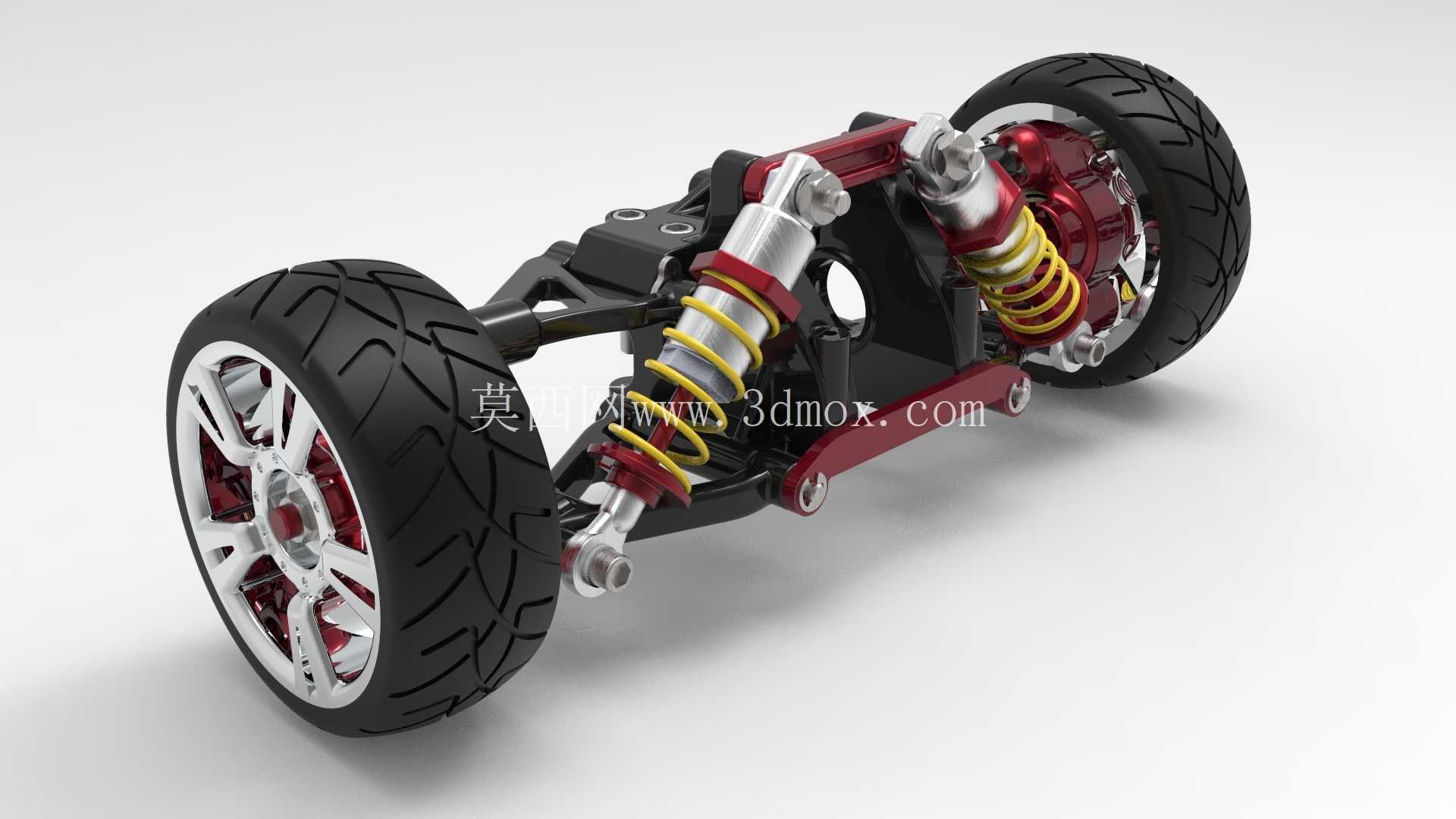

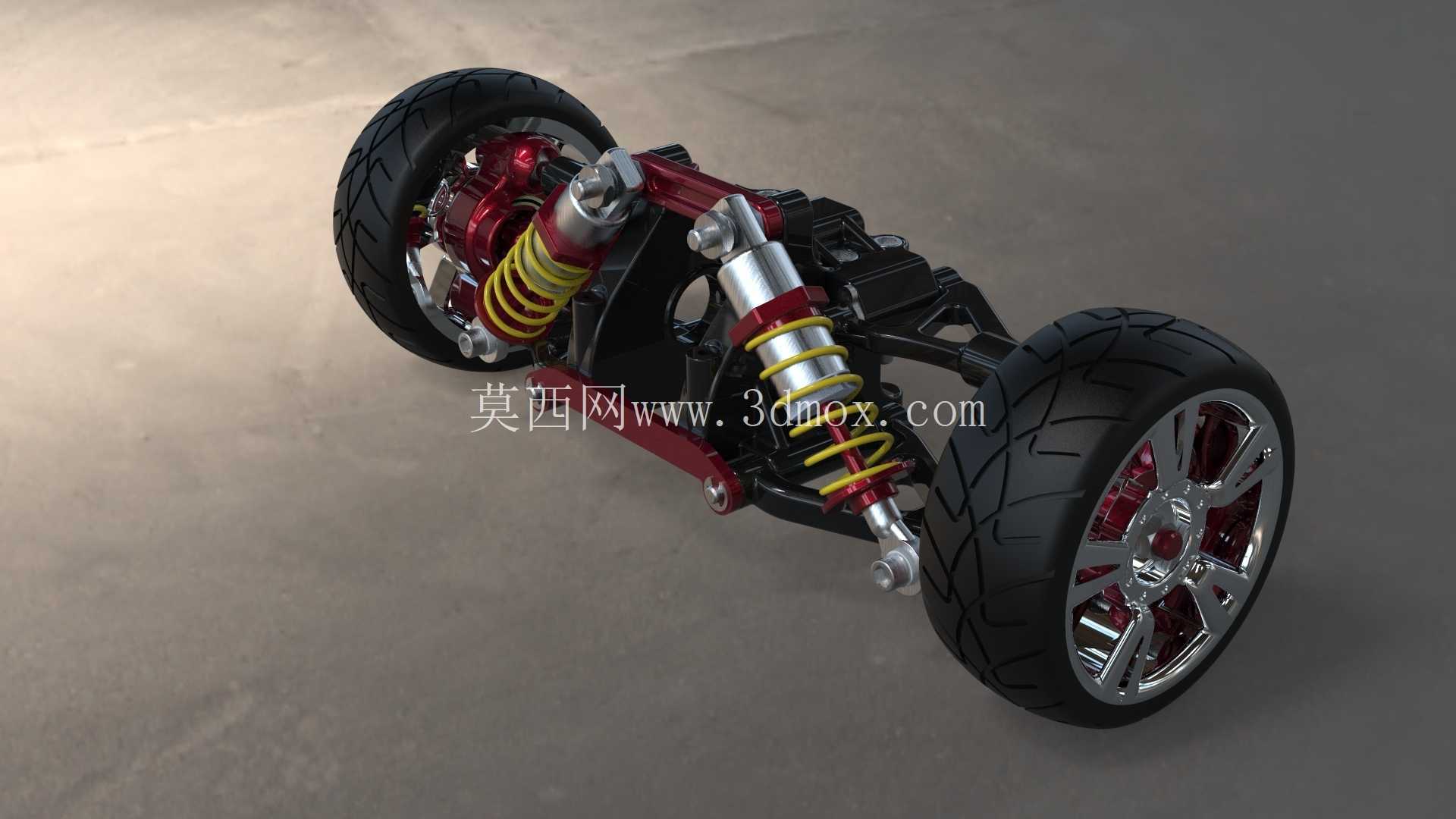

　　这套独立悬架总成围绕小型电动车辆底盘开发，左右两侧对称布置，核心承载与导向部件包含上下叉形摆臂、转向节、轮毂轴承单元、螺旋弹簧与阻尼减震器，同时预留制动卡钳、轮辋安装接口，可直接用于整车底盘动力学匹配、结构干涉校核以及教学演示场景。在实际整车布置中，该结构承担车轮与车身之间的全部力传递任务：车辆经过颠簸路面时，车轮受到的垂向冲击先经轮毂、转向节传递至减震器与螺旋弹簧，弹簧储存冲击能量，阻尼筒通过油液节流消耗振动能量，避免车身持续弹跳；上下摆臂则约束车轮运动轨迹，在车辆转向、侧倾时控制轮距、外倾角变化幅度，保证轮胎接地面积稳定。

　　建模阶段先确定轮距、轮胎外径与悬架硬点坐标：轮胎采用大花纹越野胎型，外径与轮辋尺寸匹配小型沙滩车、微型电动车的安装边界，轮心高度决定了整车离地间隙，减震器上端与车身副车架铰接、下端通过吊耳连接下摆臂，螺旋弹簧套置在阻尼筒外侧，弹簧上下端面分别贴合弹簧座与减震器托盘，预压量根据整车满载簧载质量设定，保证空载与满载状态下悬架行程都处于合理区间。上下摆臂均采用叉形结构，内端通过橡胶衬套与副车架铰接，外端通过球头销连接转向节，这种布置形式可在车轮上下跳动时，让转向节沿设计轨迹摆动，相比麦弗逊悬架，双叉臂结构的侧倾中心高度更易控制，横向刚度更强，能在车辆过弯时显著减小车身侧倾量，提升轮胎抓地稳定性。

　　转向节作为核心连接部件，集成了轮毂轴承安装位、减震器下安装座、上下摆臂球头孔以及制动卡钳支架，所有安装孔位的同轴度、端面垂直度都在建模中按装配公差约束，轮毂内部预留半轴穿过的中心孔，适配后驱或四驱车型的动力传递需求，制动盘安装面与轮辋安装面共面，保证制动时制动力矩均匀传递至车轮。结构设计过程中重点校核了全行程干涉问题：模拟车轮上跳至缓冲块压缩极限、下跳至减震器最大伸长量两种极端工况，检查轮胎与轮罩、摆臂与副车架、减震器与弹簧之间的最小间隙，避免实车运行中出现运动磕碰；同时摆臂铰接点的位置经过运动学优化，让车轮上跳时外倾角向负方向小幅变化，抵消车身侧倾带来的轮胎外倾倾斜，让轮胎胎面始终贴合路面。

　　该悬架结构不仅适用于微型电动乘用车，也可直接改装适配沙滩车、小型越野沙丘车，只需调整弹簧刚度、减震器阻尼参数以及摆臂衬套硬度，就能匹配不同整车重量与使用路况；在整车开发流程中，该三维数模可直接导入动力学仿真软件，提取硬点坐标搭建悬架运动学模型，分析侧倾转向、制动俯仰特性，也可用于有限元分析，对摆臂、转向节等承载部件进行强度校核，在冲击载荷、侧向力工况下验证部件应力分布，指导后续轻量化开孔与壁厚优化。数模中所有零部件按实际装配关系完成配合，减震器的活塞杆、缸筒、弹簧、上下安装座、球头、衬套、紧固件均独立建模，工程人员可直接拆解查看内部装配逻辑，也可基于该数模导出工程图纸，指导零部件加工与样件试制，大幅缩短底盘悬架的开发验证周期。
