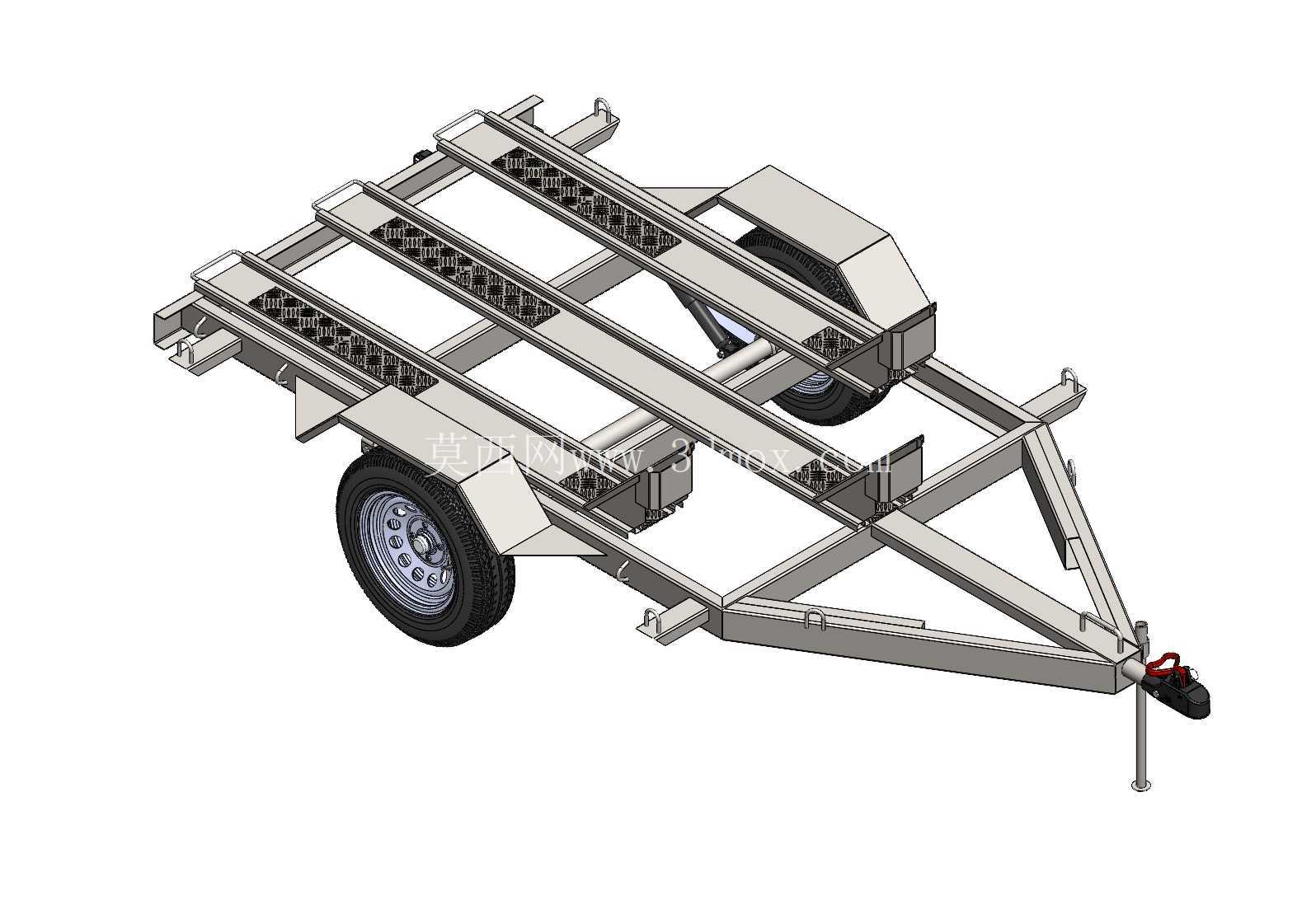

三车位摩托车拖挂车架结构设计

　　该结构面向摩托车短途转运、赛事后勤、门店调车与户外骑行接驳场景，核心用途是在普通乘用车后方挂载一台轻型拖挂平台，同时承载三台摩托车完成公路转运。整体采用开放式框架布局，没有设置封闭货厢，目的是在保证承载刚度的前提下控制整备质量，降低牵引车辆的动力负担，同时让摩托车上下车、绑扎固定和日常检修都有更直接的操作空间。

　　车架主体以矩形钢管和型钢焊接形成纵梁与横梁组合，两根主纵梁沿牵引方向贯通，承担牵引、制动和行驶过程中的主要纵向载荷；多道横梁按摩托车轮距和停放姿态分布，既连接左右纵梁形成抗扭箱体效应，也作为轮胎停靠、导轨安装和绑带固定的基础。承载面上设置三条带防滑孔面的摩托车通行轨道，轨道沿车辆纵向布置，表面连续开孔，一方面减轻自重，另一方面在雨天或清洗后快速排水，减少轮胎打滑风险。轨道之间保留足够的侧向间隙，方便操作人员在装车间隔中穿行、扶正车把和连接拉紧器。

　　前端牵引部分采用A字形三角架结构，两根斜梁从主车架前部向中心收拢，交汇于牵引连接座。这种布置能把牵引点的拉压载荷平顺分散到左右纵梁，避免单点集中受力；三角架下方设置可收放的支撑腿，在脱挂停放时支撑前端，使拖挂保持水平姿态，牵引座附近预留连接器安装空间，可适配常见球头牵引装置。车架后部和侧部的轮廓按照公路行驶边界控制，轮胎外侧设置弧形护板，既阻挡行驶中带起的泥水和碎石，也降低侧面突出物对周边车辆和人员的剐蹭风险。

　　行走部分采用单轴双轮布置，轮轴位于车架载荷中心附近，使三台摩托车就位后轴荷分布更合理，减少牵引点头或尾部下沉。轮胎选用普通公路小直径轮胎，配合多螺栓轮毂，兼顾承载能力和更换便利性。轮拱上方预留减震与板簧安装空间，车架与行走机构之间通过弹性悬挂连接，能够在铺装路面和轻微破损路面上衰减冲击，避免摩托车受到持续高频振动。

　　设计思路上，车架没有采用整块平板，而是以轨道承载轮胎、以横梁分散载荷、以绑点固定车体。摩托车装车后，前轮可进入前端限位区域，车身沿轨道直线停放，操作人员可利用横梁、侧边挂点和轨道周边结构固定棘轮绑带，将前叉、后摇臂或车架管梁处拉紧，防止运输中车辆侧倾、前后窜动。三台车并列停放时，车把之间需要保留避让距离，因此轨道间距并非简单均分，而是结合常见摩托车宽度、车把转向余量和绑扎操作空间进行布置。

　　从安装边界看，整体宽度控制在常规道路拖挂允许范围内，长度覆盖三台摩托车纵向停放需求，牵引架向前延伸以保证转向时不与牵引车尾部发生干涉。车架离地高度兼顾轮胎跳动、坡道通过性和装卸角度，后缘在车辆上下斜坡时不易形成硬性磕碰。各钢管端部、连接板和护板边缘均按焊接与装配关系建模，结构层次清晰，可用于拖挂车架的方案校核、焊接件拆分、牵引件选型以及运输工装设计参考。
