十六毫米圆形红色瞬时按压按钮结构

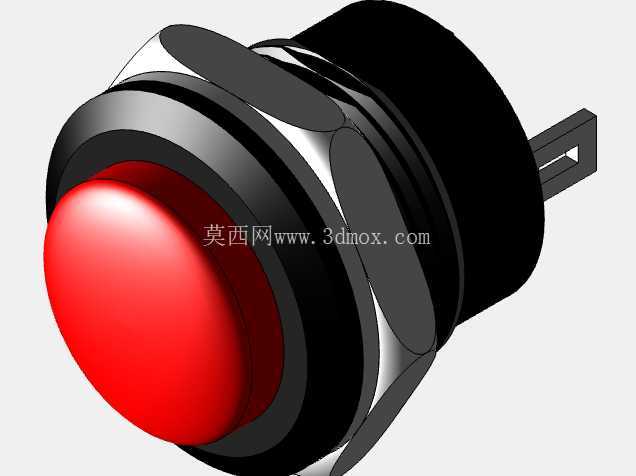

　　这类16毫米圆形瞬时按钮常见于小型控制柜、实验台、测试治具、手持操作盒以及桌面设备的人机交互区域，主要承担短时间触发信号的作用。与带锁止位置的选择开关不同，瞬时按钮在操作者按下帽体时完成触点动作，松手后依靠内部弹性结构自动回位，适合启动、复位、点动、急停前确认、计数触发等需要明确人工干预的工况。模型中红色圆帽位于前端，视觉识别性强，黑色安装筒体与金属质感锁紧环构成主体，后方引出扁平插片端子，整体结构紧凑，能够在有限面板空间内完成安装与接线。

　　从设备布局角度看，按钮外径和安装孔位是选型时最先核对的边界条件。16毫米规格通常对应面板开孔直径约16毫米的安装体系，前端帽体突出于面板表面，筒体穿过安装孔后由锁紧螺母或等效结构从背面固定。建模时需要重点控制前端帽体直径、帽面圆弧高度、筒体长度、六角或圆形锁紧部位尺寸以及后端端子伸出长度。若这些尺寸处理不当，装配中容易出现面板干涉、按钮帽与标牌距离过小、接线端子压到线槽或壳体后壁等问题。对于薄钣金面板，锁紧环的贴合面要保证足够接触面积；对于塑料外壳，则要关注开孔周边加强筋与螺母旋入空间。

　　按钮的功能核心在于按压行程与回位逻辑。红色帽体承受手指压力后，沿筒体轴向向后移动，内部推动触点机构完成通断切换；外力解除后，弹性件将帽体推回初始位置。三维结构表达时，前端帽体与黑色基座之间应保留合理的活动间隙，既不能让外观面发生摩擦，也不能因间隙过大造成晃动。帽面采用圆润凸起造型，符合手指接触区域的受力习惯，按压中心与筒体轴线重合，可减少侧向分力，提高反复操作时的稳定性。后端插片端子呈扁平状，适合与快接端子配合，在批量装配中比焊接引线更便于维护，但端子方向和间距需要与设备内部走线空间统一考虑。

　　在自动化设备中，这种按钮往往不是独立存在，而是与继电器、控制器输入点、指示灯、蜂鸣器等元件共同构成操作界面。红色通常用于停止、复位或异常确认等场景，若用于启动功能，则需要结合设备标准和现场安全规范确认颜色含义。按钮安装在面板上时，前端外露部分需要承受频繁触碰，因此帽体边缘与基座过渡应平滑，避免尖角和毛刺；背部筒体则需要与面板保持同轴，防止锁紧后产生偏载。对于需要防尘、防误触的设备，还可在结构周围增加防护圈、加高护套或在面板丝印上标注动作名称。

　　建模思路上，可以将产品拆分为红色按键帽、前端密封或装饰环、主筒体、锁紧环、背部端子以及内部活动件几个层级。外观曲面以旋转体为基础，帽面使用球面或大圆角过渡，金属环通过倒角和高光面体现装配层次；黑色筒体可设置阶梯圆柱面，用于表达安装定位、螺母配合和后端容纳空间。端子部分不宜只做成简单薄片，应体现插片与基座的连接根部、插拔方向以及两引脚之间的相对位置。若用于干涉检查，还应补充按钮按下后的极限位置，使帽体向后移动时与面板、标签膜、防护盖之间仍保留安全间隙。

　　实际工程选型时，除了直径，还要结合面板厚度、操作力、行程、端子形式、防护等级和使用寿命综合判断。该模型把外露按键、安装筒体、锁紧结构和接线端子完整呈现，便于在机柜布局、面板开孔、线束走向和人机操作高度评估中直接使用。对于教学或逆向设计场景，也可通过该结构理解小型瞬时开关如何把手指的直线按压转化为电信号触发，并通过紧凑的圆柱外形满足标准化面板安装需求。
