户外便携折叠式炭烤炉架结构

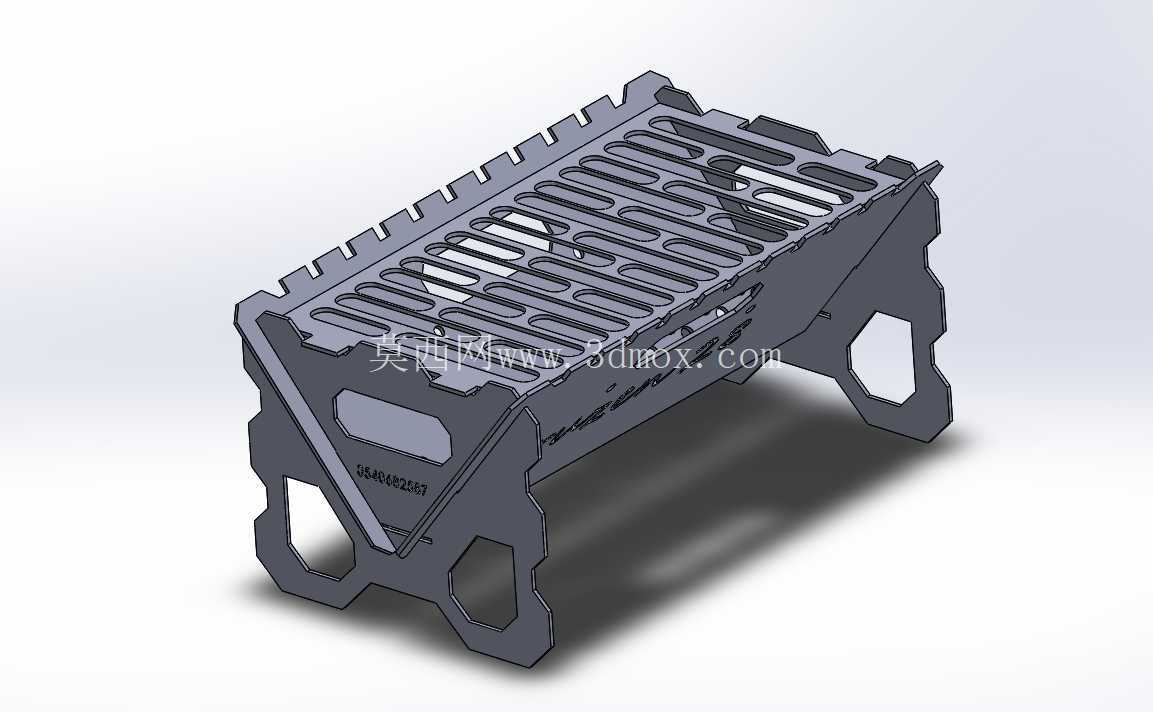

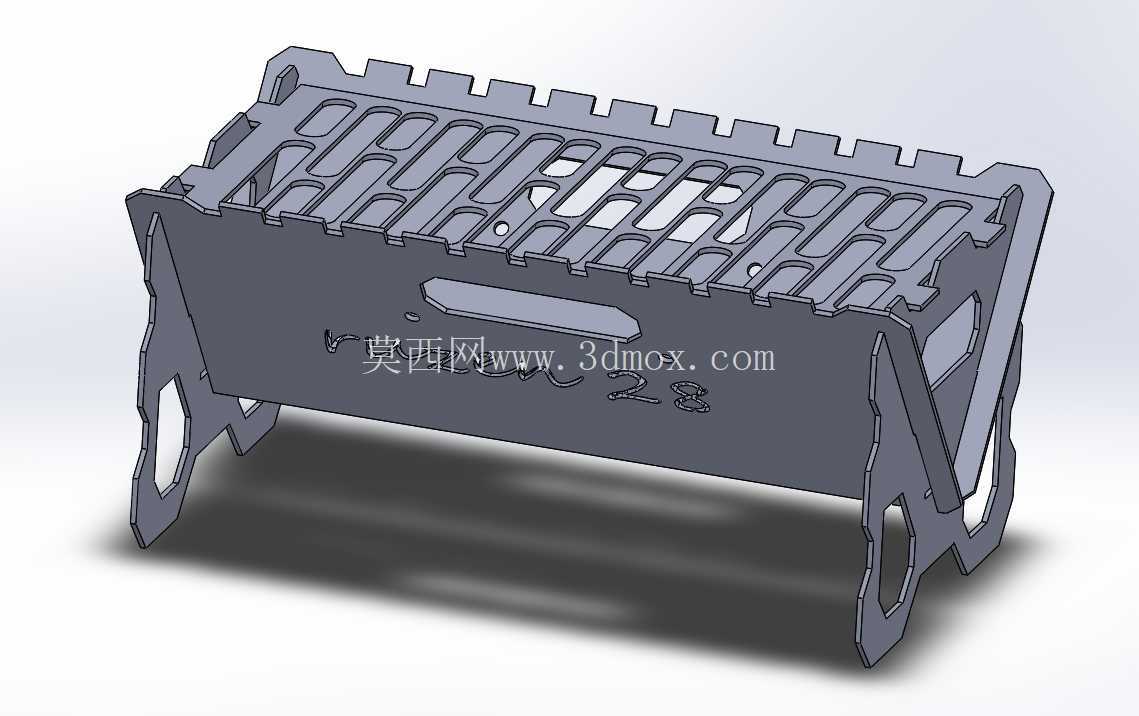

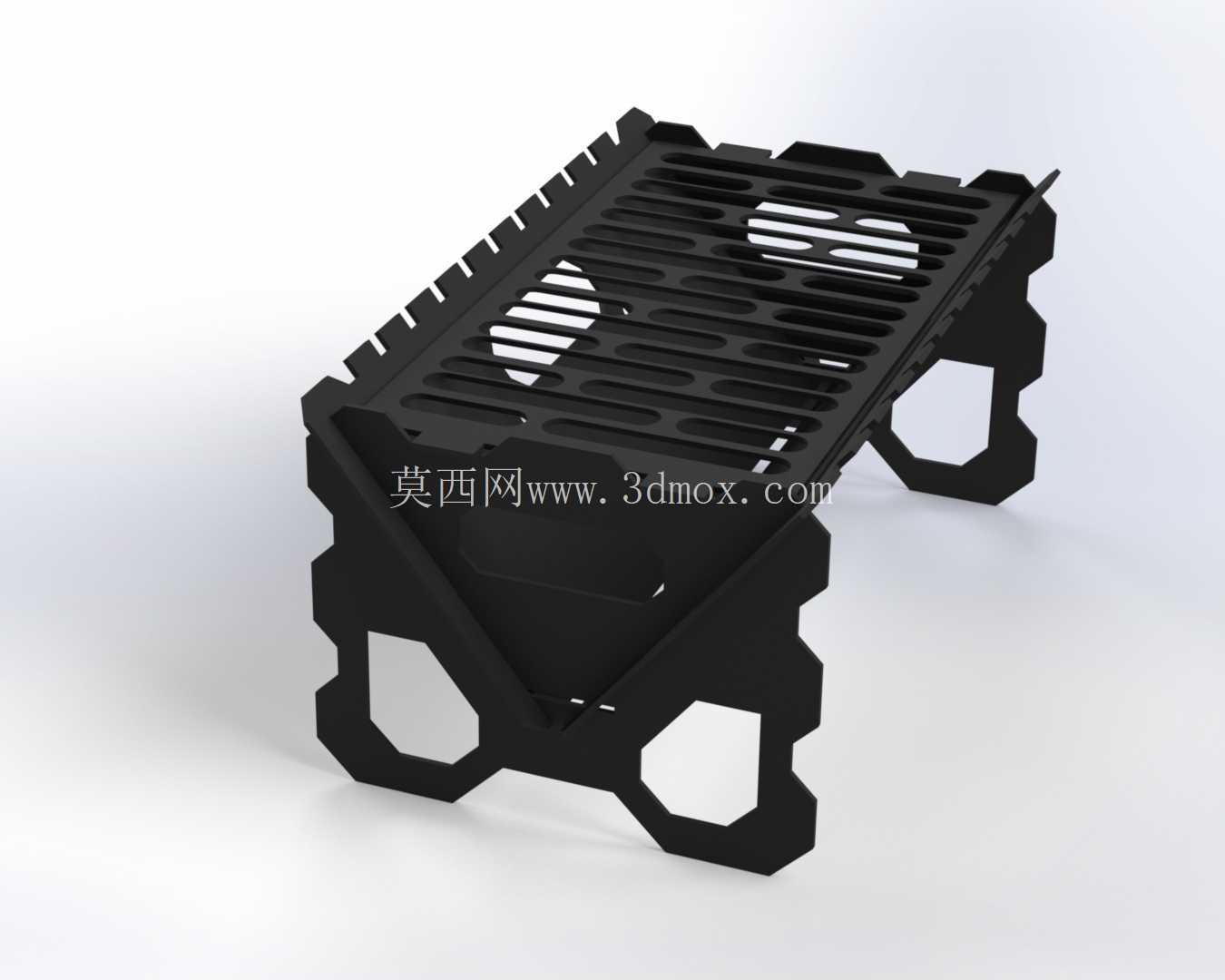

　　这套钣金拼装式炭烤架主要面向自驾露营、河滩野餐、庭院聚餐和临时户外餐饮场景，核心用途是在不依赖固定灶台的条件下，快速搭建一个稳定的炭火承托与食材烤制平台。整体结构采用薄钢板切割成型，侧板、端部支撑和烤面格栅通过卡槽互相咬合，运输时可以拆成平板状叠放，放入车尾箱或露营装备包中不占立体空间；到达使用地点后，不需要焊接、螺栓或专用工具，依靠板件上的舌片与开槽对位插接，即可形成具有足够刚性的炉体。

　　从受力逻辑看，两侧支撑板承担主要竖向载荷，板边连续的齿状卡槽用于定位烤网高度，也可以根据木炭火力强弱调整烤制距离。下部围板形成炭盆区域，能够阻挡木炭侧向滚落，并减少风直接吹散炭火。烤面由多根平行条状钣金构成，长条开孔保证空气从下向上进入燃烧区，同时让油脂和碎屑向下掉落，避免食材长时间浸泡在积油中。格栅两端搭入侧板槽位后，前后方向被限位，翻动烤串或放置烤盘时不容易整体滑移。

　　外形边界按小型便携炉具控制，长宽高比例约为200×250×400毫米级别，适合2到5人围坐使用。侧板下部开设大尺寸六边形镂空，一方面减轻钢板重量，另一方面提供搬移时的抓握位置，也能在受热后降低板件整体热蓄积。支脚与侧板为一体化轮廓，底部展开后形成外扩支撑面，放在不太平整的泥地、砂石地或露营桌上时，可通过小幅调整落点获得稳定姿态。需要注意的是，这类炉具属于明火受热结构，板材厚度按3毫米左右考虑，既能保证插接后的抗弯能力，也不会因过重而失去便携意义。

　　设计时最关键的是卡槽配合与热变形补偿。钣金件在炭火附近会发生膨胀，若槽宽过紧，使用后拆卸可能卡死；若间隙过大，拼装后又会出现晃动。因此槽口需要在保证定位的前提下预留合理装配间隙，舌片根部设置过渡圆角，减少激光切割后折弯或插接过程中的应力集中。侧板上的支撑齿不宜做成孤立细齿，齿根应保留足够宽度，以免烤网压上食材后出现局部压塌。炭盆四周的通风开孔要兼顾进风与挡炭，开孔位置过低会增加漏灰和火星外溢风险，过高则会削弱炭火围护效果。

　　在三维建模过程中，应优先按平板下料思路建立每块钣金的真实轮廓，再通过装配关系验证插接顺序，而不是只建最终外观。所有侧板开槽位置、烤网盘齿间距、支脚外轮廓和镂空孔都需要在展开状态下核对，确保零件可以从统一板厚材料中切割得到。装配检查时要重点观察三类干涉：一是相邻板件插入时舌片与槽口的方向是否一致，二是烤网落下后是否与端部围板发生高度冲突，三是折叠或叠放运输时各板件能否平整贴合。

　　实际使用中，炉架上方可直接放置串类食材、铁丝网或小型平底锅，下方木炭区宜配合引火桶和固体引火物使用。由于板件裸露在高温环境中，表面不宜依赖普通涂装，工程上更适合采用耐热氧化发黑、耐高温涂层或直接使用耐候钢板。清理时可将格栅抬起，倒出灰烬后擦拭侧板；镂空结构减少了封闭积灰面，但槽缝内仍需避免油脂长期炭化堆积。该结构的价值在于把传统笨重炉台转化为可平板包装、可快速拼装、可批量切割加工的户外钣金器具，同时保留炭火烧烤所需的通风、承托、挡风和稳定支撑功能。
