大口径双法兰90度通风管道弯头

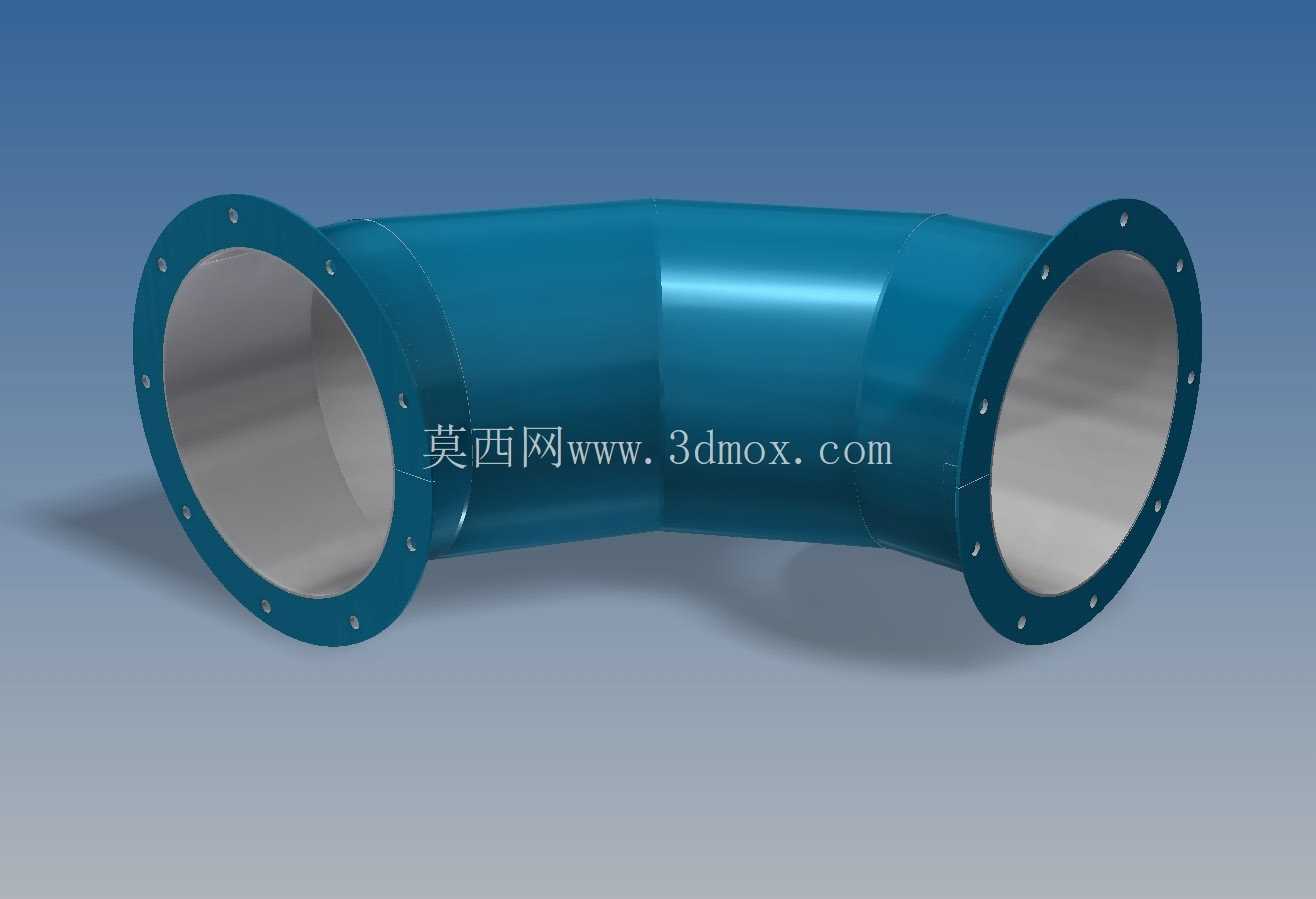

　　现场管路遇到垂直或水平方向90度转向时，直接用直管斜切拼接很难保证流道平顺，焊缝位置也容易积灰、积水并产生局部涡流，这一类带两端法兰的圆弧弯头就是为解决这类转向问题而做的结构件。该弯头适用于直径225mm的管路，弯曲半径取R340，弯曲角度为90度，两端采用整体法兰盘结构，法兰面上沿圆周均匀布置螺栓孔，可与对应规格的管道、风机出口、除尘器接口或设备箱体法兰面对接。

　　从使用场景看，这类弯头常见于通风除尘、废气输送、低压空气管路以及部分散料风送系统。管路在车间内沿墙、穿楼板或绕过设备布置时，空间往往不允许使用大半径慢弯，R340的曲率半径在225mm管径下属于兼顾转向紧凑性与流动阻力的折中方案：半径过小会使气流在弯管外侧脱离壁面，内侧形成明显回流，压损增大并带来噪声；半径过大则占用安装空间，法兰中心距和外轮廓尺寸都会增加，不利于密集管廊布置。该模型将弯管主体做成光滑圆弧段，两端保留直边段与法兰衔接，能够让气流在进入弯曲段前有一段稳定整流距离，流出弯头后也可通过下游直管逐步恢复流速分布。

　　结构设计上，弯管主体可按薄壁圆筒展开理解：中间为90度环形弯筒，两端焊接或一体成型圆形法兰。法兰盘外径明显大于管体外径，孔位围绕中心均布，安装时通过螺栓压紧密封垫，实现管路可拆卸连接。相比插口式或焊接式弯头，法兰结构在检修、更换阀门、清理积尘时更方便，也能保证接口同轴度。建模时需要重点控制三个几何关系：一是两端法兰端面的轴线必须严格垂直相交，夹角偏差会直接造成对接错孔；二是两端法兰螺栓孔的周向相位要一致，避免现场旋转安装时孔位无法对齐；三是弯管内壁与法兰内孔过渡处应尽量连续，减少突台造成的流阻和物料挂附。

　　外形与安装边界方面，选型时不能只看管径，还要核对弯头的中心弯曲半径、法兰外径、螺栓孔数量与孔径、法兰厚度以及弯头两端面之间的轴向占位。该弯头两个接口中心线呈90度布置，管路布置图中应按端面法兰外侧轮廓预留拆装空间，尤其法兰周向螺栓需要留出扳手操作位置。若用于含尘气流，弯管外侧是冲刷较明显的区域，实际制造时可根据磨损情况增加壁厚或设置耐磨衬层；若用于潮湿或含凝水气体，则应在系统低点考虑排水，避免弯头底部积液。

　　三维建模过程中，弯筒部分适合通过扫掠方式生成：先绘制90度圆弧路径和圆形管截面，再控制壁厚形成薄壁主体；两端法兰以端面为基准建立草图，绘制外圆、内孔和螺栓孔圆周阵列。完成后应检查法兰端面与管轴线的垂直关系、螺栓孔与法兰中心的距离、弯管外表面与法兰背面的交接位置，以及整体是否存在干涉。对于钣金加工，还需进一步展开弯管节片，标注咬口或焊接坡口；对于铸造或厚壁管件，则应关注圆角过渡和壁厚均匀性。

　　该结构的核心价值在于把管路转向、接口连接和密封安装集中在一个零件上。它没有复杂运动机构，却对尺寸协调要求很高：管径决定通流能力，弯曲半径影响阻力和磨损，法兰孔位决定能否互换安装，端面方向决定管路走向。设计时若只关注弯管外形而忽略法兰边界，往往会在装配阶段出现螺栓无法穿入、法兰贴合不严或弯头与周边设备碰撞的问题。因此在设备选型和管路建模时，应把弯头作为具有明确安装接口的功能件处理，而不是简单的示意弯管。
