手摇曲柄驱动木质飞龙动态摆件

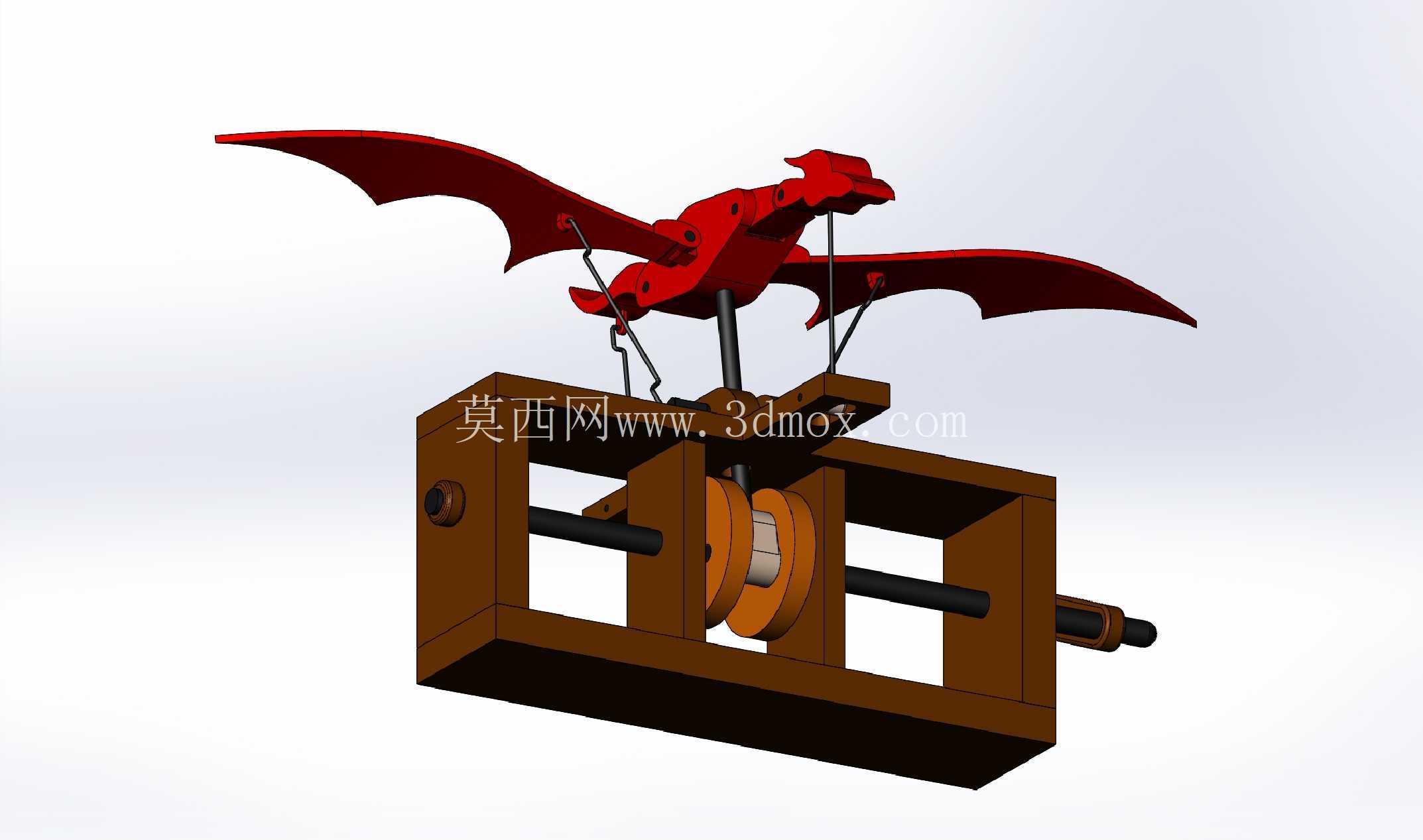

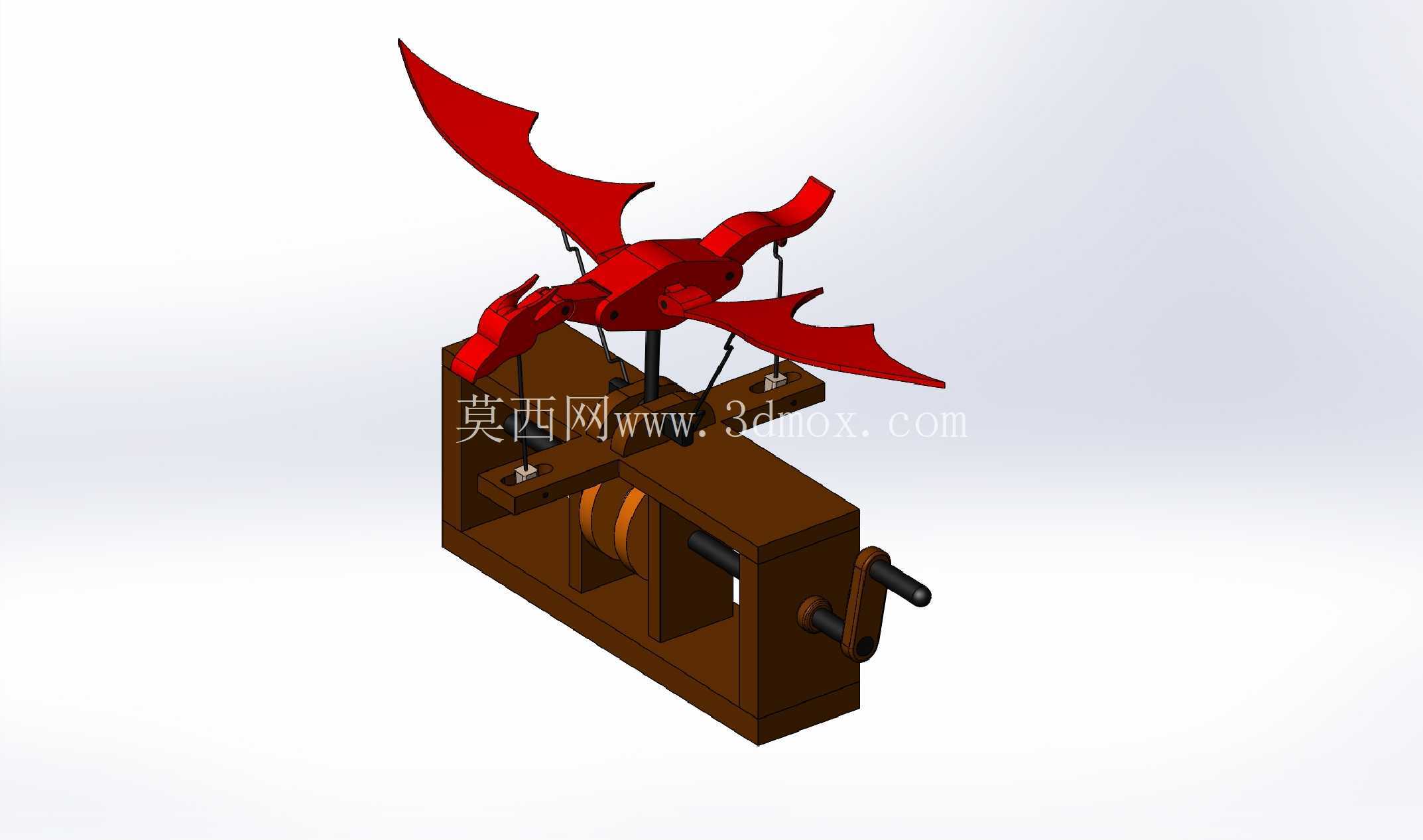

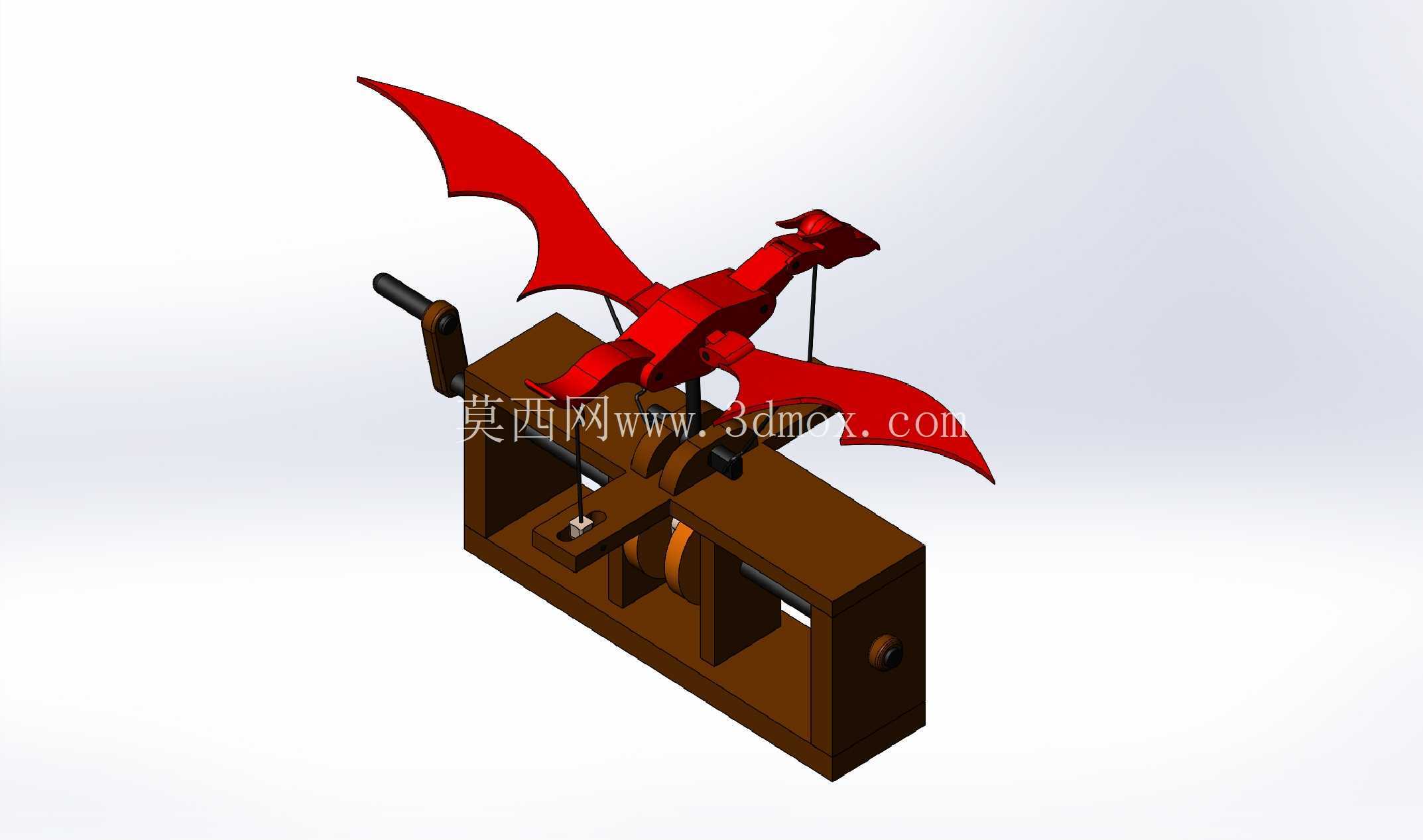

　　这套动态木质飞龙摆件以手摇曲柄作为唯一动力输入，核心结构集中在下方矩形木质机箱内，操作者转动侧面伸出的金属摇柄，即可通过内部传动副带动上方红色飞龙完成模拟扑翼、起伏的飞行动作，整体属于典型的机械趣味演示装置，常被用于机械原理科普展示、手工文创产品打样、桌面互动陈设以及中小学机械结构教学场景，能直观把旋转输入转化为仿生往复运动，让抽象的连杆传动逻辑变成肉眼可直接观察的动态效果。

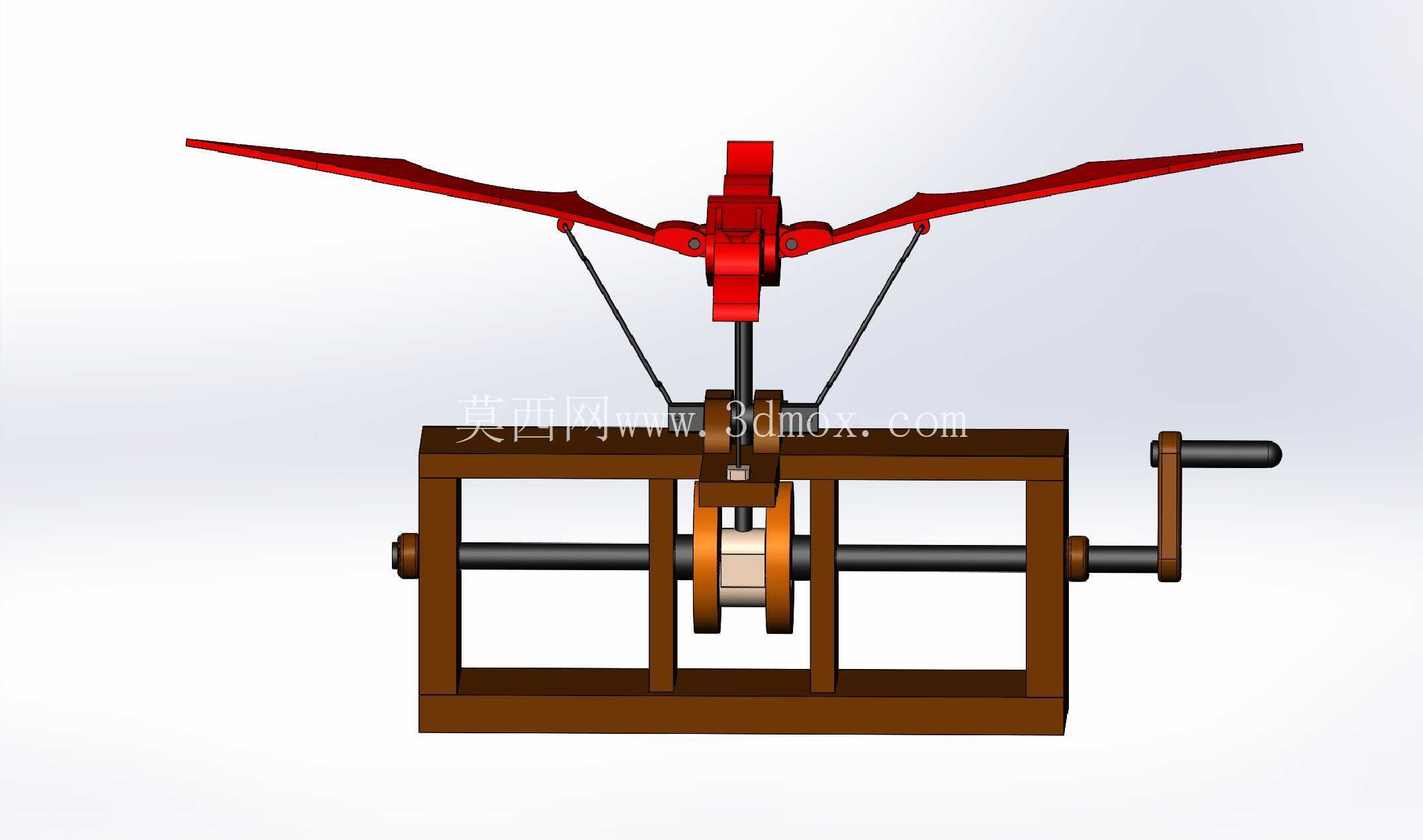

　　从实际功能逻辑拆解，机箱内部采用同轴布置的绕线卷筒与曲柄输入轴，摇柄转动时，卷筒收放两根悬吊飞龙的柔性吊索，配合机箱顶面两处带小滑轮的悬吊支架，吊索的长度变化会牵引飞龙身体沿预设轨迹上下起伏；飞龙本体内部暗藏铰接关节，翅膀与躯干之间预留了转动间隙，当吊索交替提拉龙身前后吊点时，龙翼会在重力与牵拉合力作用下绕关节轴反复扇动，无需额外加装独立翼部驱动件，仅靠悬吊点的位移差就还原出飞龙振翅滑翔的姿态，整套机构没有复杂电控元件，纯机械传动即可稳定运行，维护时仅需检查吊索磨损与铰接轴松紧，长期演示故障率极低。

　　设计思路上优先兼顾了动态展示效果与木质加工的工艺可行性：承载机箱采用多层实木板材拼接成框型结构，侧面预留轴孔用于穿装曲柄转轴，箱体内部留出足够空间容纳卷筒与传动限位件，既保证整机放置在桌面时重心落在机箱底面范围内，不会随飞龙动作发生倾覆，也让所有运动部件被箱体半封闭遮挡，仅露出摇柄与顶部悬吊支架，外观整洁同时避免操作者误触内部运动件。飞龙造型采用流线型仿生设计，展开的双翼、分叉尾翼与龙头轮廓都做了薄型化处理，在保证造型辨识度的前提下尽可能降低运动部件自重，减小吊索承载负荷与摇柄操作力度，徒手轻摇即可带动整套机构顺畅运行。

　　安装与边界尺寸方面，下方木质机箱为整机的支撑基座，底面为完整平面，可直接平稳放置在水平台面、展示架上，不需要额外打孔固定；机箱侧面伸出的曲柄摇柄预留了足够的转动空间，安装摆放时需在摇柄侧留出操作余量，避免摇柄转动时碰撞周边物件。顶部飞龙处于最低扑动位置时，龙翼展开的横向宽度大于机箱宽度，悬吊支架的高度决定了飞龙上下运动的行程范围，整机最高点为飞龙上扬时的翼尖位置，布置展示场景时需在机箱上方预留竖向运动空间，防止翼尖触碰上方遮挡物。两处悬吊滑轮的间距经过匹配，对应龙身前后两个吊点的位置，保证牵拉时龙身姿态平稳，不会出现侧向歪斜；吊索穿过滑轮后垂直向下连接龙身，传动过程中吊索始终保持张紧状态，卷筒的绕绳槽做了限位处理，避免吊索在收放过程中发生乱绳、脱槽问题。

　　从结构设计参考价值来看，这套装置把齿轮卷筒传动、连杆铰接、柔性悬吊三类常见机械结构整合在小型摆件中，建模时可清晰查看各部件的配合关系：转轴与箱体轴孔采用间隙配合，保证手摇转动无卡滞；龙翼铰接轴的限位结构控制扇动角度在合理区间，不会出现翼面过度翻转；木质构件的拼接位置都预留了装配公差，适配实木切割、粘接的加工特性，不管是用于文创玩具的结构优化，还是作为机械传动教学的演示案例，都能直接参考其动力传递路径与运动边界设计，快速理解旋转运动转仿生往复运动的实现方式。
