集成电源包筛选器液压缸液压组件

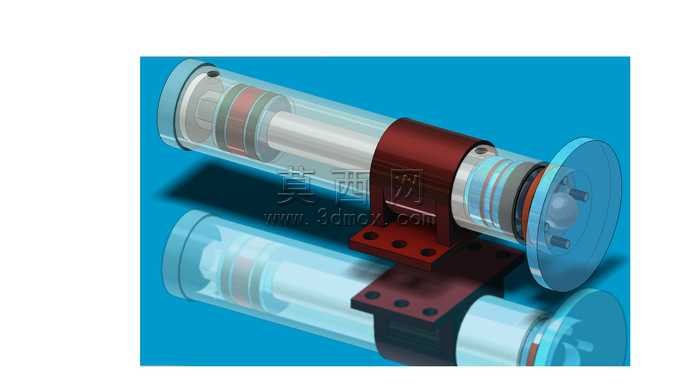

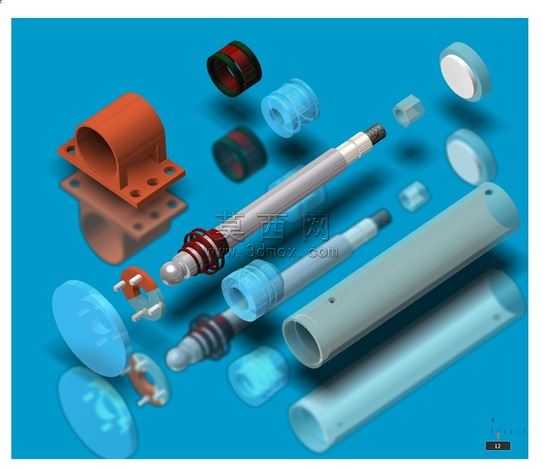

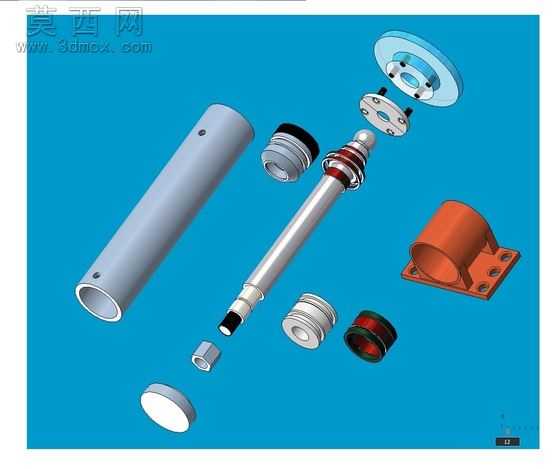

该液压组件三维模型采用专业三维建模软件构建，完整还原了集成电源包、PORTA筛选器与液压缸的组合结构，建模过程中严格遵循液压元件的实际装配逻辑，对各部件的配合公差、安装孔位、连接接口都做了精准还原，确保模型可直接用于装配验证与结构演示。渲染阶段采用蓝底纯色背景突出主体结构，对缸筒部分赋予半透明玻璃材质，可清晰展示内部活塞、密封件、活塞杆的排布结构，让内部传动路径一目了然；安装支架部分采用暗红色金属烤漆材质，还原了实际支架的金属质感与表面处理效果，端盖、法兰等部件赋予亮蓝色金属材质，区分不同功能部件的同时提升了模型的视觉层次感。结构设计上，液压缸采用双缸并列排布形式，共用一体式安装支架，支架上预留了标准安装孔位，可直接适配常规设备的安装需求；缸体端部集成了PORTA筛选器模块，与电源包模块通过内置流道连通，省去了外部管路的复杂排布，让整体结构更加紧凑集成。设计思路围绕小型集成化液压动力单元展开，将动力供给、介质过滤、执行元件三个核心模块整合为一体，减少了外部连接部件的数量，降低了泄漏风险，同时缩小了整体安装空间，适合在紧凑型自动化设备、小型液压工装中使用。建模过程中对密封沟槽、活塞导向带、紧固件等细节都做了精细化建模，没有省略关键结构特征，既可以用于产品方案展示，也可以作为液压系统设计的参考模型，帮助设计人员快速理解集成式液压单元的结构组成与装配关系。
