四驱越野遥控车底盘悬挂结构

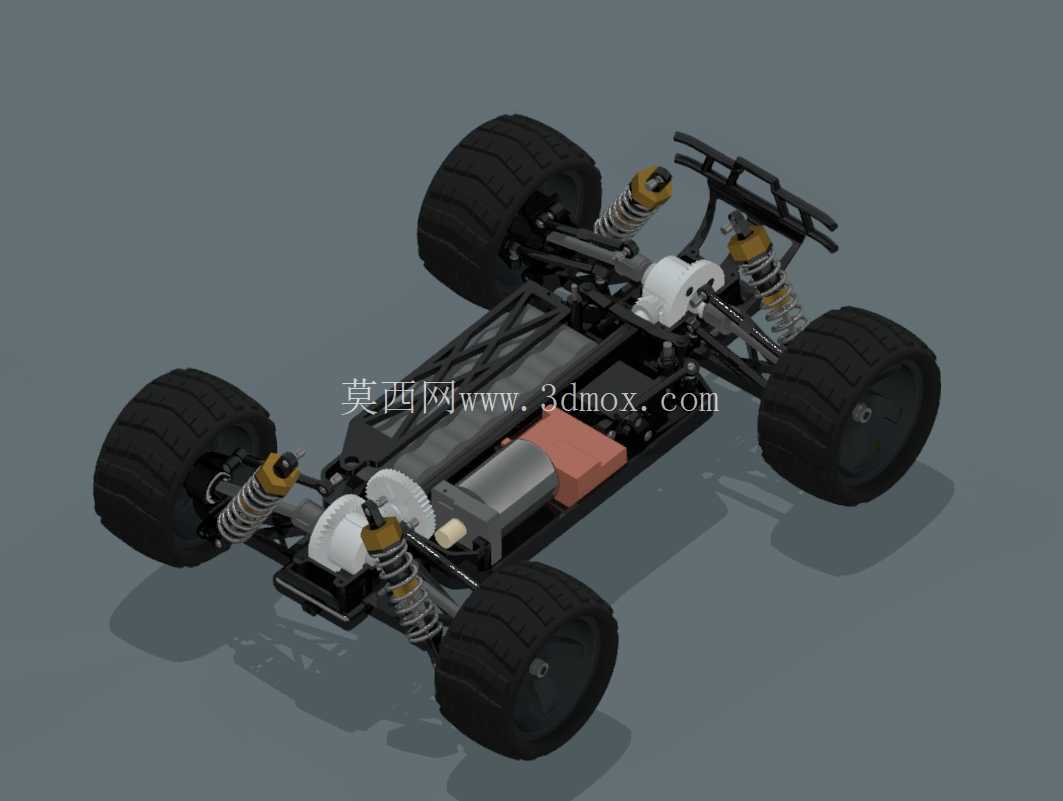

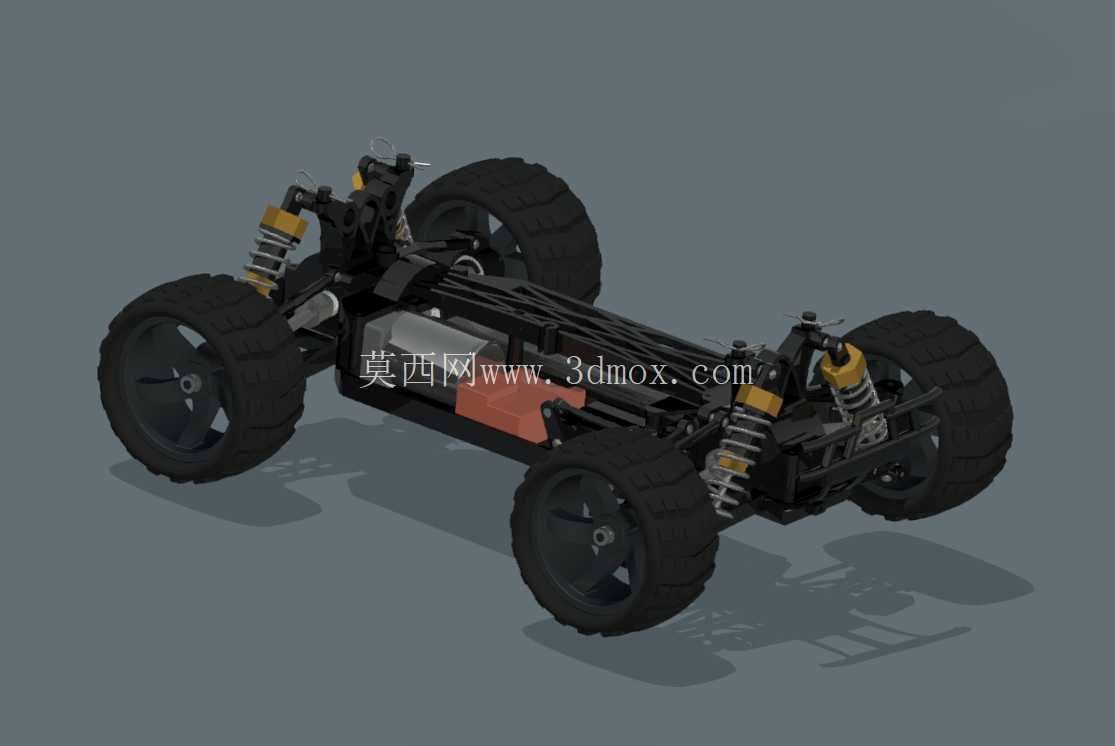

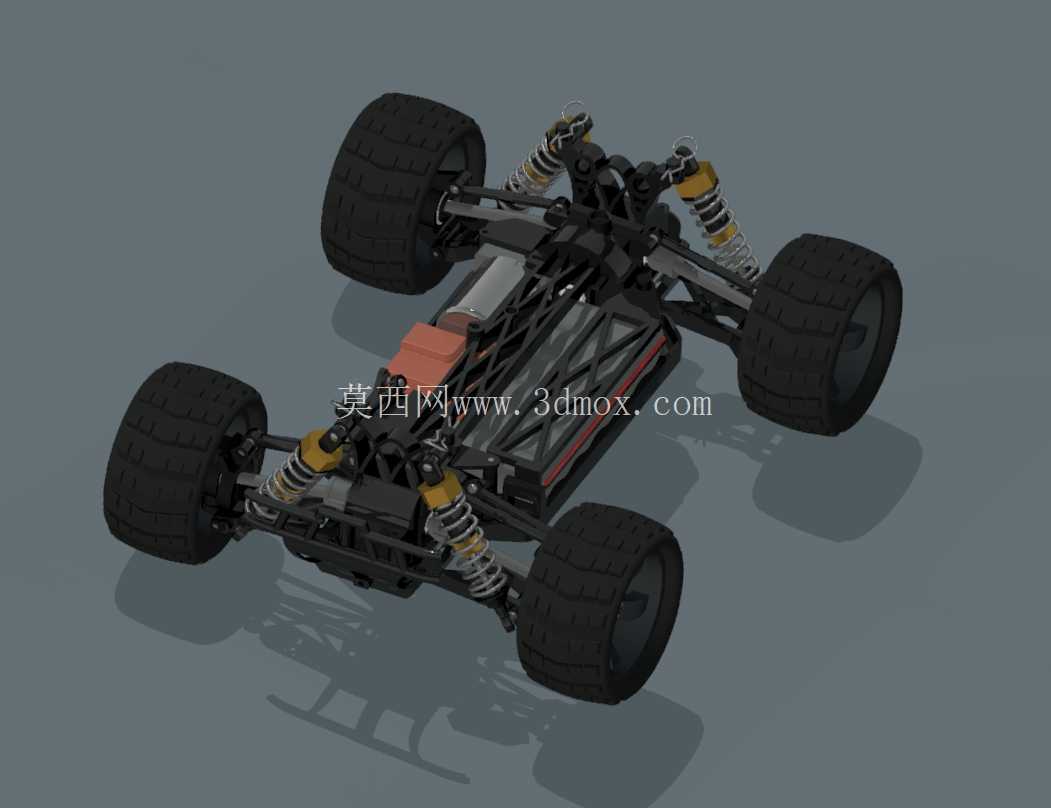

　　这套结构围绕一台小比例越野遥控车展开，核心呈现的是裸露车架、四轮独立悬挂、传动布置与减震系统的机械关系。整车没有外壳覆盖，底盘纵梁、横梁、电池舱、转向机构、前后桥附近的连杆关系都直接暴露，适合用于遥控车结构拆解、运动机构校核、悬挂行程分析以及教学演示。

　　从实际用途看，这类车型主要面向非铺装路面行驶，需要应对碎石、草地、坡地、短距离跳跃和连续颠簸。车架中部承担电池、电控与动力部件的安装，前后四角则通过摇臂、拉杆和减震器连接车轮。车轮采用大颗粒越野胎纹，胎块较深，能够在松散地面增加抓附能力；轮毂与转向节之间保留了明显的摆动空间，使车轮在压缩和回弹时不会与车架发生硬干涉。

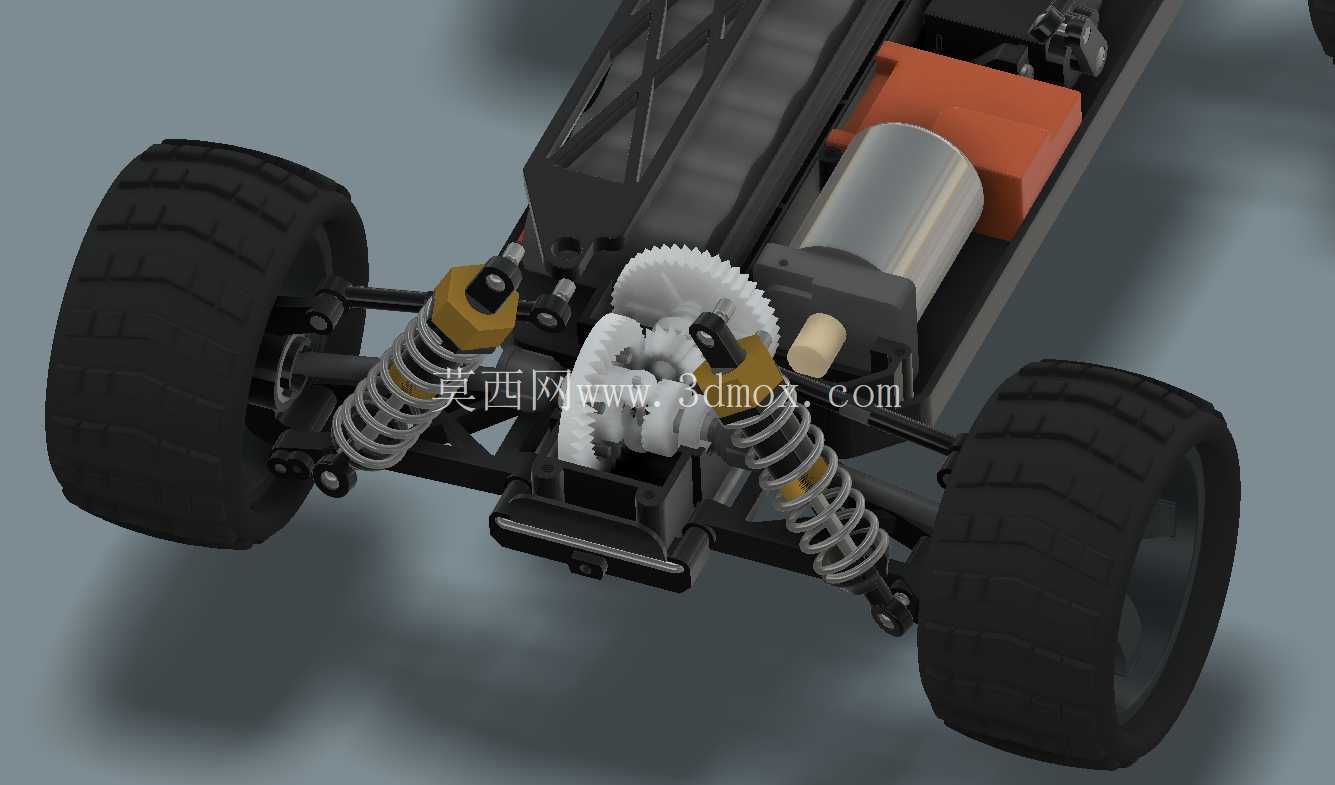

　　设计思路上，底盘采用开放式框架布局，优点是维护时可以直接触及电池、传动件和悬挂连接点，不需要反复拆解大面积外壳。前后悬挂均使用斜置减震器，减震器上端靠近车架高位支点，下端连接摇臂区域，这种布置能够把车轮受到的垂向冲击转化为减震器轴向运动，同时通过弹簧吸收突加载荷。摇臂、转向拉杆和半轴共同约束车轮运动轨迹，在转向、跳动和侧倾之间取得平衡。

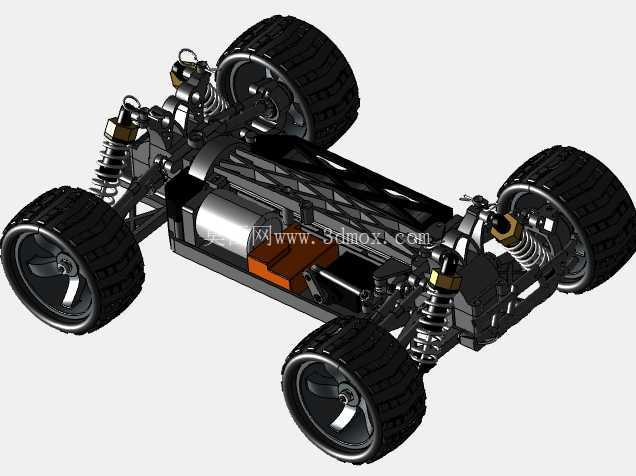

　　四驱布置是该结构的重点。前后轮均具备动力输出，电机和传动部件位于底盘中部附近，动力经传动系统分配到前后轴。相比后驱结构，四驱在低附着路面上更不容易出现单轮打滑后动力中断的问题，爬坡和出弯时的牵引力也更稳定。由于模型保留了较完整的底盘机械关系，工程师在查看时可以重点观察传动轴角度、悬挂压缩时的轮距变化、转向拉杆与摇臂的相对位置，以及减震器倾角对支撑刚度的影响。

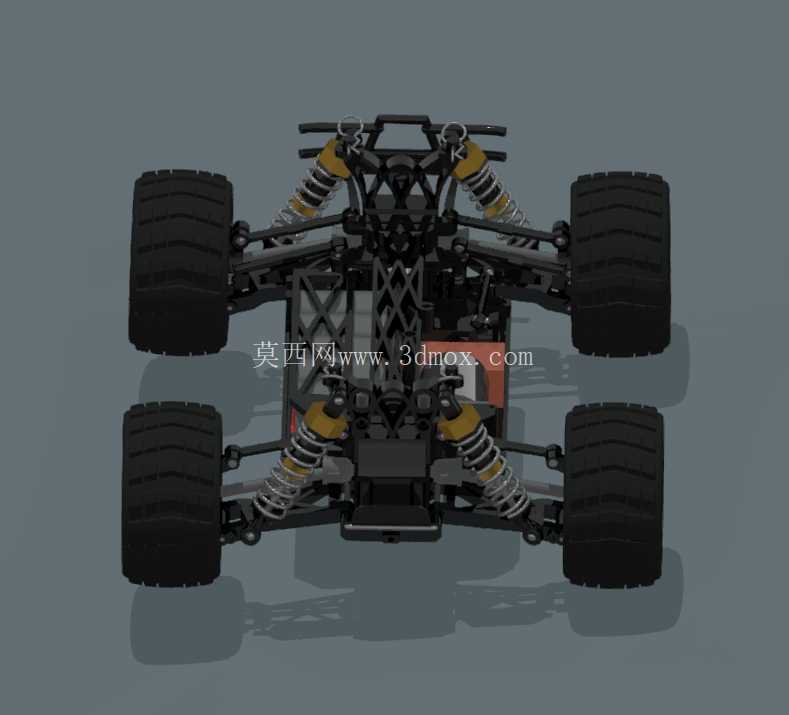

　　安装边界方面，四轮位于车架四角，轮距明显宽于中部车架，这有利于降低侧翻风险。轮胎外径较大，使底盘最低点与地面之间保留足够通过间隙；前后悬伸较短，在爬坡或落入凹坑时可减少车头、车尾触地的概率。中部电池区域占据车架主要空间，周边结构需要兼顾拆装便利性与碰撞防护，因此横梁和侧架不仅承担连接作用，也形成侧向保护。

　　在结构校核时，需要关注几个容易出问题的位置。其一，减震器在车轮极限上跳时不能与轮胎、轮毂或车架管梁发生摩擦；其二，转向拉杆在最大转角和悬挂全行程叠加工况下，应保持合理铰接角度，避免卡死；其三，传动轴万向节在悬挂跳动过程中角度变化不能过大，否则会加剧抖动和磨损；其四，电池舱尺寸要与电控元件、线束走向和重心布置相匹配，过重或过高的元件都会影响车辆姿态。

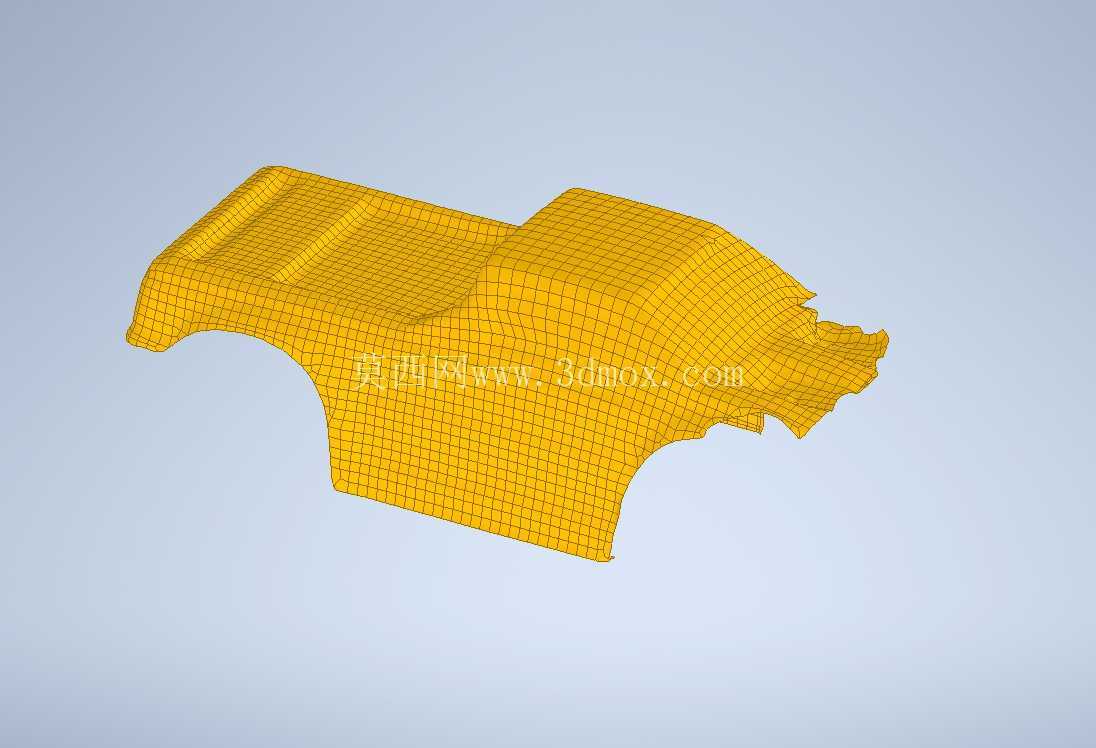

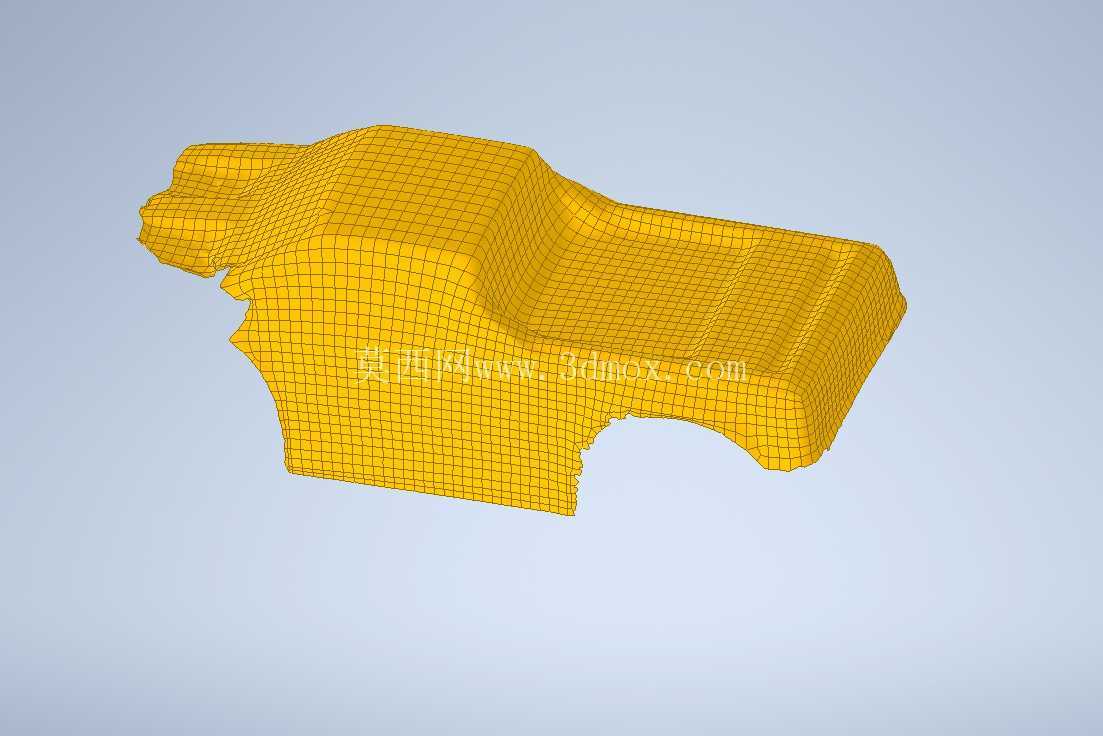

　　该模型还体现了逆向建模的工程特点：底盘主体依据实物测量和扫描数据重建，轴承等标准件按真实规格选型，部分细小紧固件未完全展开。对建模人员而言，这种处理方式更适合表达主要机构和装配关系，而不是把注意力消耗在重复螺丝上。实际生产或改装时，可以在现有框架上补充紧固件、车壳固定柱、防尘板和限位块，使整车从结构展示状态进一步转化为可装配、可维护的越野遥控平台。

　　整体来看，该作品的价值不只在外观还原，更在于把遥控车最关键的底盘动力学关系直观呈现出来：宽轮距提供稳定性，长行程悬挂吸收冲击，四驱系统提升通过性，开放式车架方便维修和改装。对于结构设计人员，它可作为小型越野车辆悬挂布置、连杆机构设计和零部件空间校核的参考；对于模型爱好者，它也能帮助理解车辆在颠簸路面上如何通过摇臂、减震器和车架协同工作。
