三轴转盘式集装箱牵引自卸拖车

　　该三轴转盘式集装箱牵引自卸拖车面向港口堆场、物流园区、工业厂区、集装箱中转站以及短驳转运场景，主要承担标准箱体在装卸点与暂存区之间的牵引运输与辅助卸料作业。设备采用牵引杆与主车架分离的布置方式，前端通过牵引连接结构与牵引车对接，车架下方设置三组行走轴，兼顾承载能力、转弯通过性和场地内低速转运的灵活性。与普通固定车架挂车相比，转盘结构能够在牵引车转向时带动前部连接区域产生相对回转，减小多轴挂车在狭窄通道内的扫掠半径，适合在堆场垛位、厂房门口和转弯空间受限的区域使用。

　　从实际用途看，该类拖车并不追求公路高速长距离行驶，而是更强调场内反复调度、箱体对位、拖曳起步、低速转向和停靠稳定性。车架主体采用纵梁与横梁组合的承载框架，纵向主梁贯穿前后主要受力路径，横向支撑梁按箱体支撑点和载荷分布进行布置，形成能够承受集装箱集中载荷的平台骨架。车架上方预留集装箱定位与承托区域，可根据标准箱角件位置设置支撑、锁止或限位结构，使箱体在运输过程中保持位置稳定，避免起步、制动和转弯时出现横向窜动。

　　自卸功能的设计重点在于将箱体或物料的卸载动作与拖车底盘结合，减少场地内对额外装卸设备的依赖。结构建模时需要重点关注举升过程中车架受力状态的变化：正常运输时载荷主要通过箱体支撑点传递至横梁和纵梁，再经悬架、车轴和轮胎传至地面；举升卸料时，载荷中心随箱体倾角变化而移动，铰点、举升机构、后部支撑区以及纵梁局部会承受附加弯矩。因此，车架在铰点安装区、牵引连接区、转盘支承区和后轴附近均需要通过加强板、加厚梁段或密集横梁来控制变形。

　　三轴布置适合较重箱体的场内转运。前轴与后两组轴之间的轴距决定了转弯通道、载荷分配和车架挠曲范围，建模时不能只按外观摆放轮胎，而应结合车轴安装面、板簧或悬架支承位、制动管路空间以及轮胎跳动边界进行校核。多轴结构能够降低单胎接地压力，使拖车在硬化堆场、厂区道路和轻微不平整地面上运行更稳定；但在转向时，各轴轮胎存在不同轨迹，转盘区域需要提供足够回转角度，同时避免牵引杆、车架前端和牵引车尾部发生干涉。

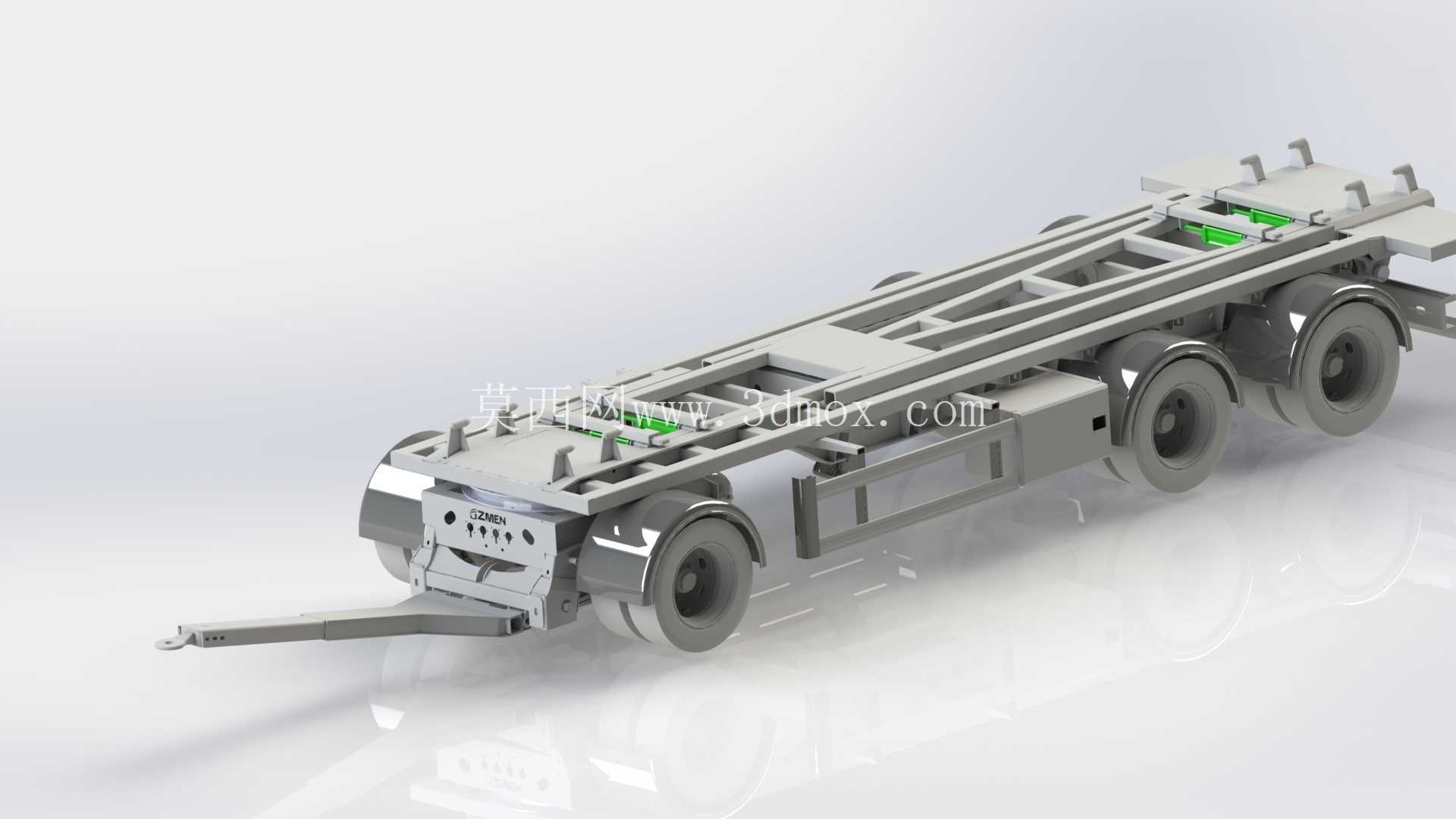

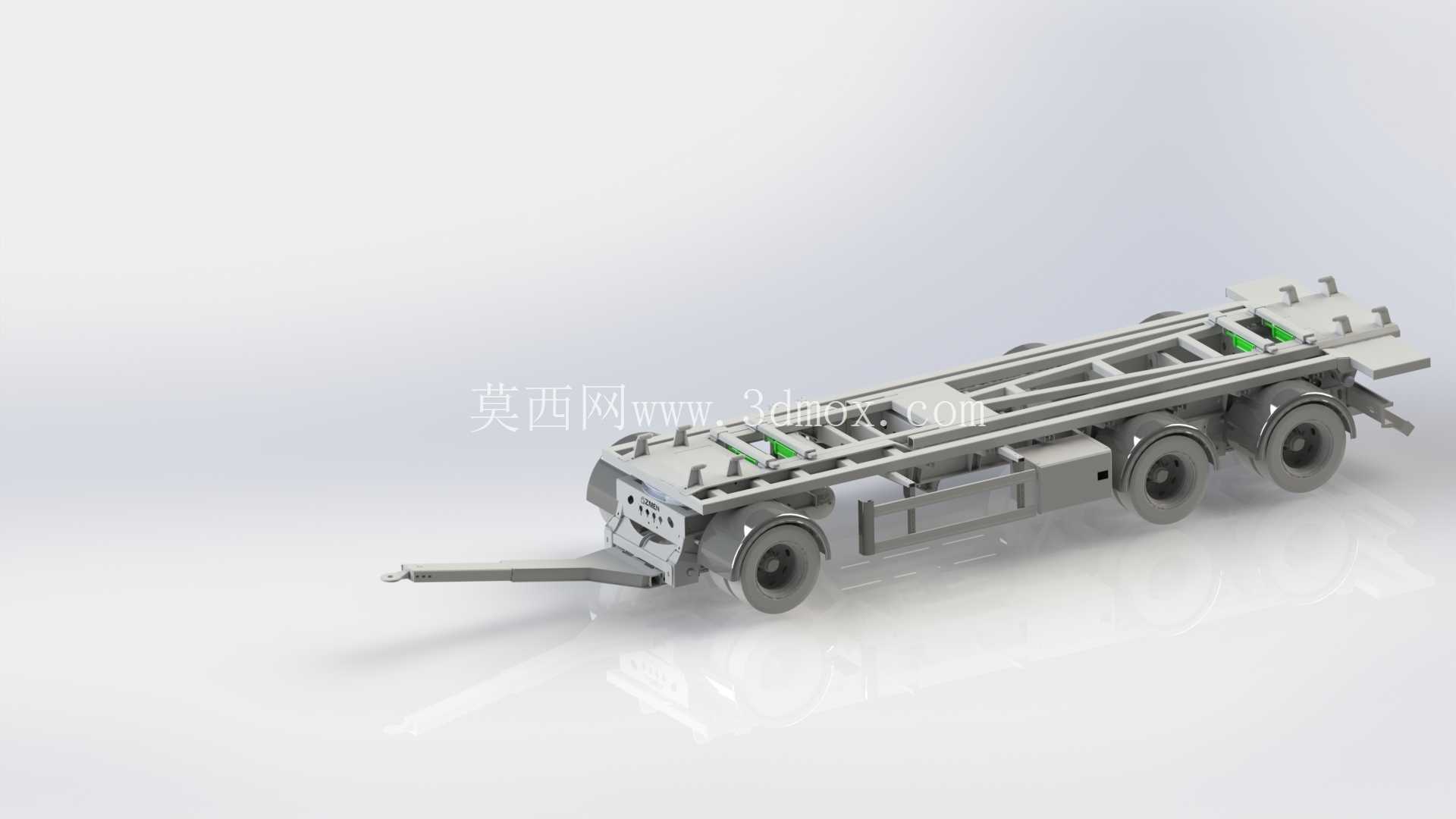

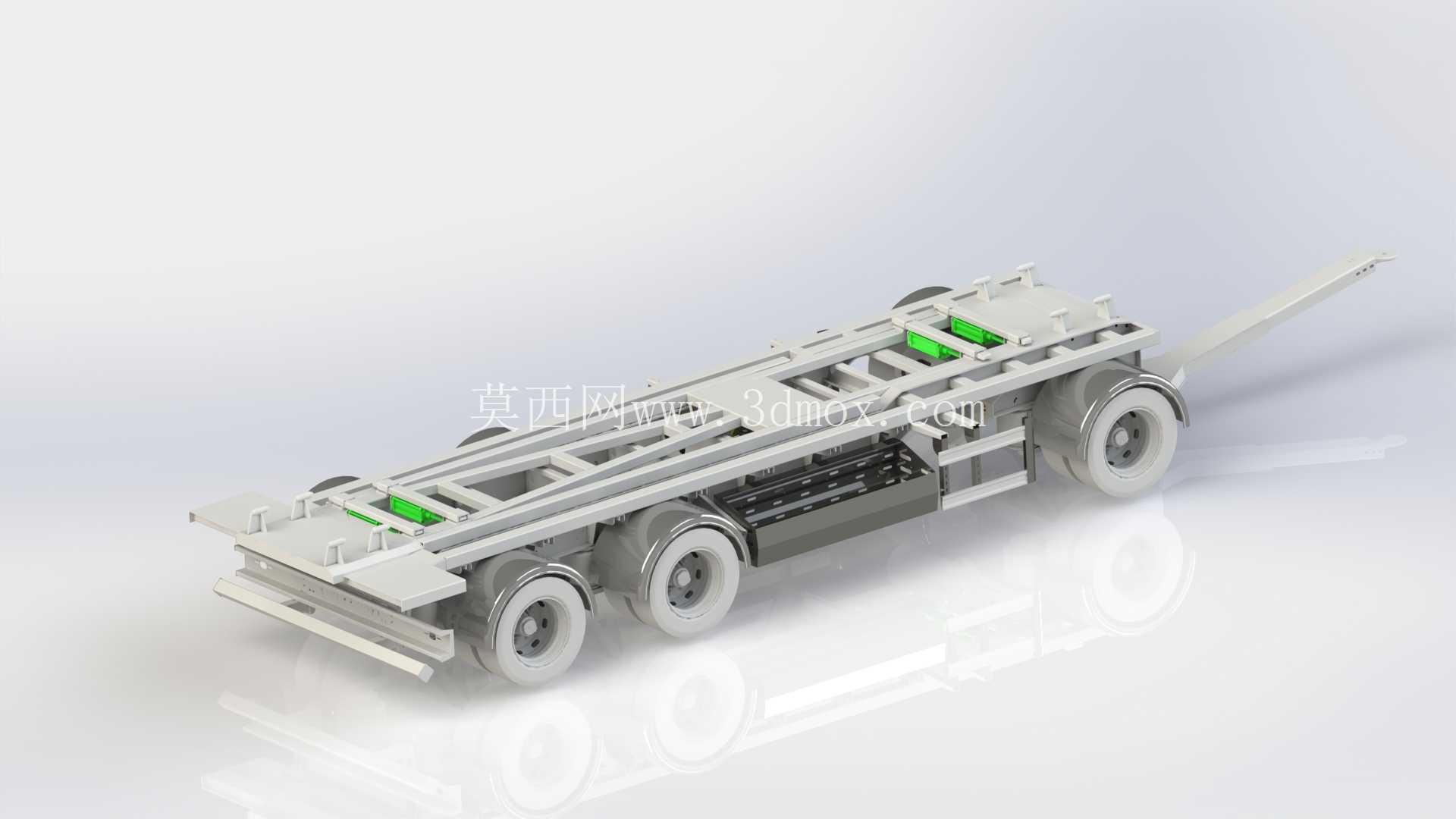

　　外形与安装边界方面，拖车长度主要由集装箱承托长度、牵引杆连接距离、车轴布置和后部卸料空间共同决定；宽度方向需满足箱体放置、轮胎外侧轮廓、侧向防护以及人员操作间隙；高度方向则涉及牵引连接高度、车架上平面、箱体底面、轮胎直径和悬架压缩量。三维结构设计中，应把集装箱下角件、车架支撑面、锁止件位置、牵引销或牵引环中心、转盘回转中心、车轴中心线以及轮胎外包络作为关键基准。牵引杆在水平摆动和上下俯仰时都应保留运动余量，不能在满载制动或坡道牵引时与车架前端发生碰撞。

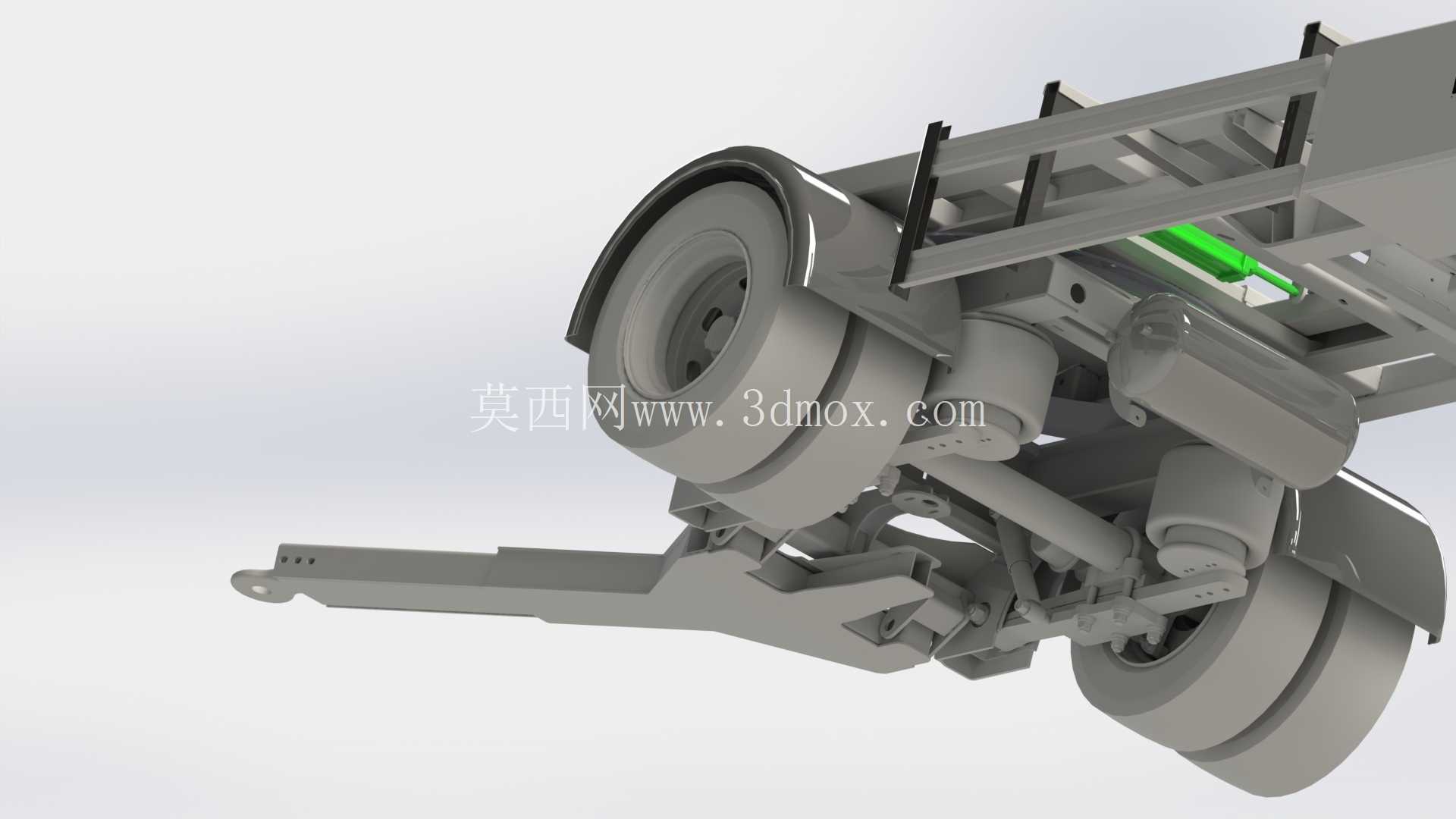

　　转盘转向区是该拖车的核心结构之一。其作用不仅是让车头带动拖车改变方向，还要传递牵引过程中的纵向力、横向力和部分冲击载荷。设计时需考虑转盘支承面的同轴度、润滑维护空间、限位角度以及防脱结构。若转盘间隙过大，高速牵引或紧急变向时容易产生摆动；若限位不足，小半径转弯时牵引杆可能越过安全角度，造成轮胎异常磨损或车架损伤。模型中对转盘上下连接座、加强环、螺栓分布和周边梁体的表达，能够直接反映后续详图设计时的装配关系。

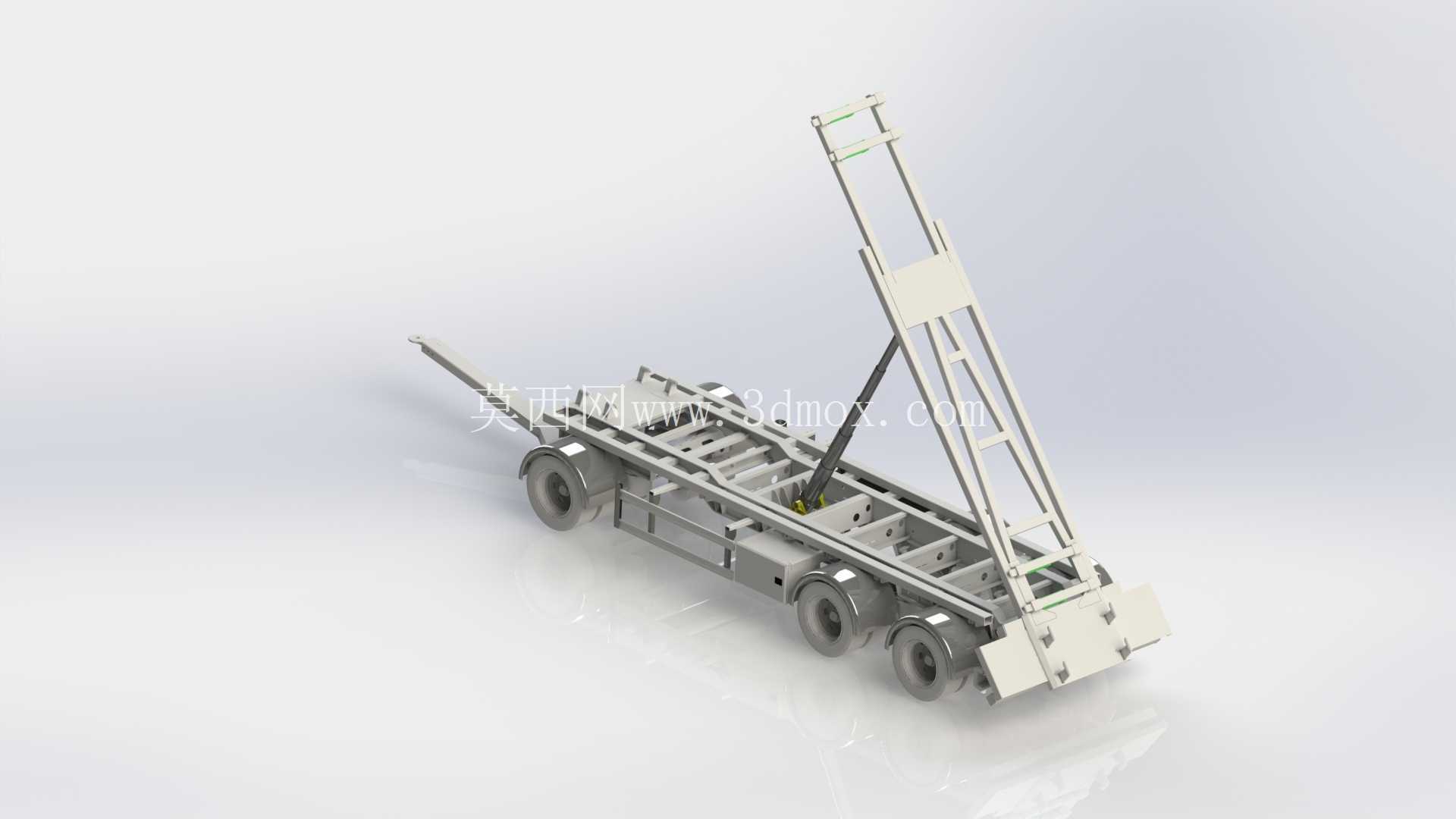

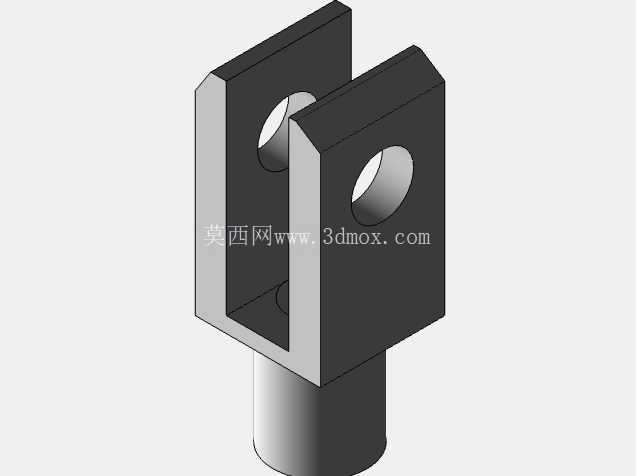

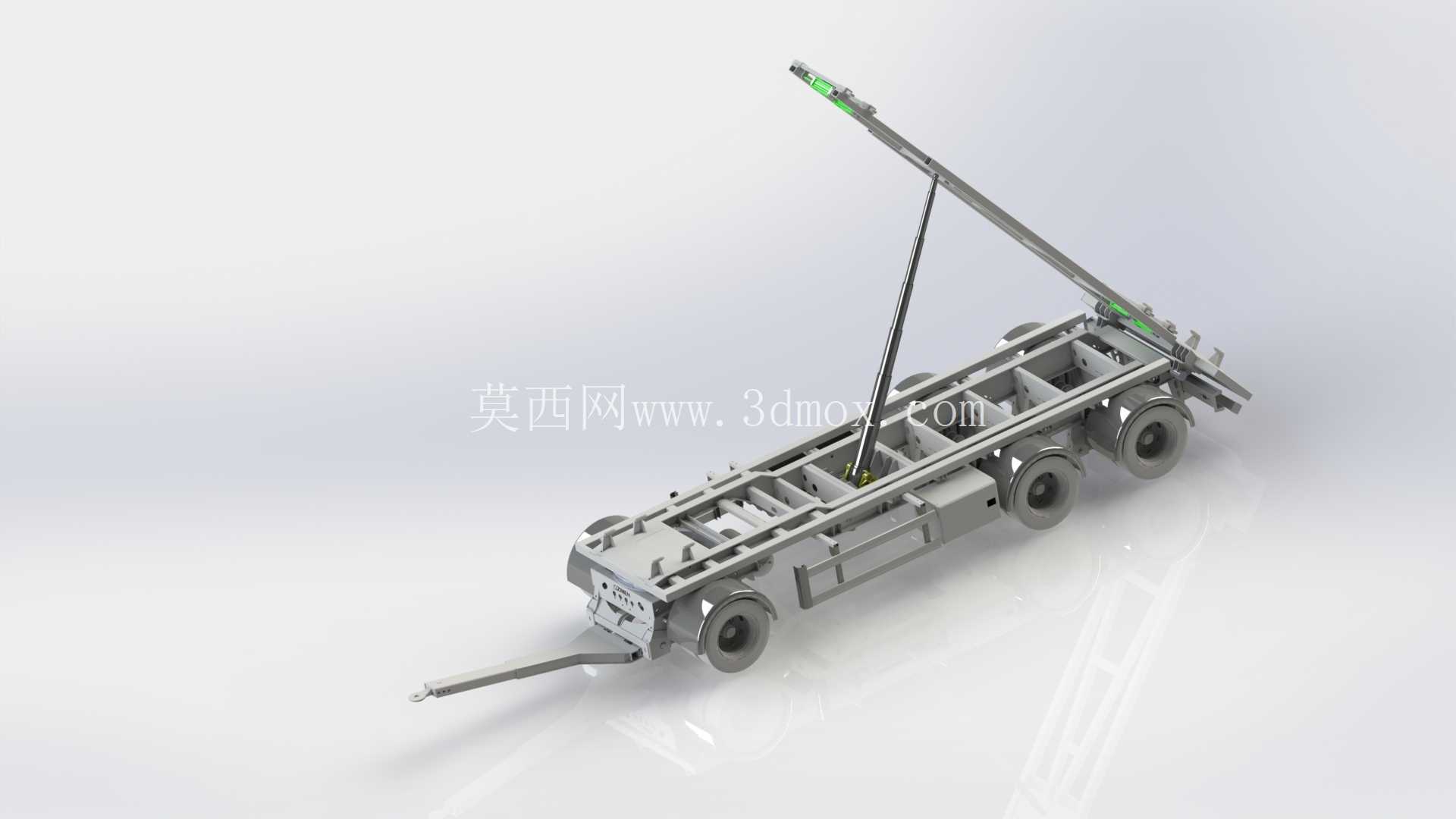

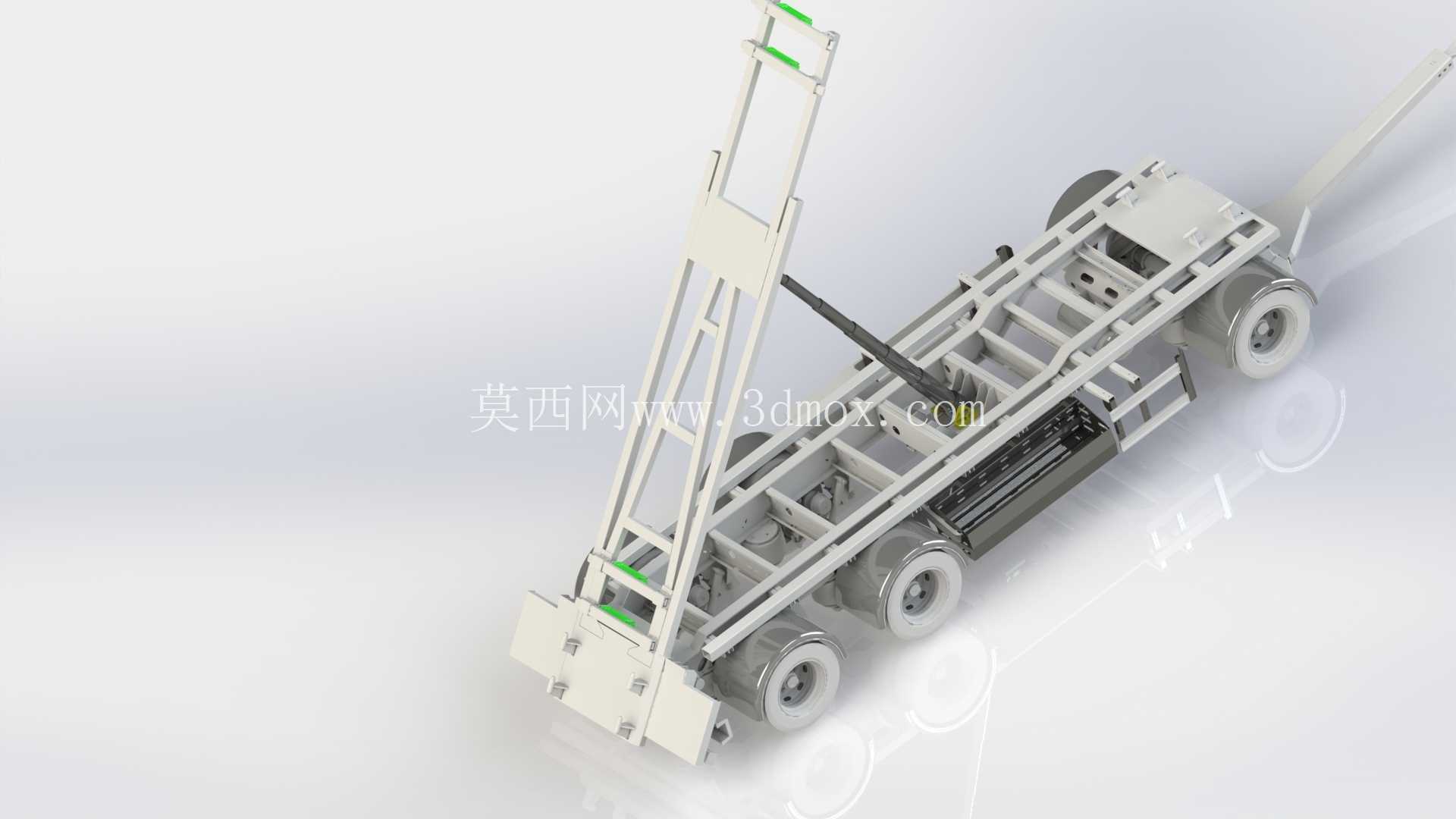

　　自卸机构的布置需要与集装箱承载框架协同。举升铰点通常靠近车架后部或卸料侧，使箱体绕后部支点抬起，物料在重力作用下向卸料端移动。举升元件可采用液压油缸或配套连杆机构，但无论采用何种形式，都应保证举升初始阶段力臂合理，避免油缸在低压行程中承受过大横向力。油缸支座、销轴、衬套和加强梁需要形成独立传力路径，不能仅依赖薄板焊接面承受反复载荷。卸料状态下，拖车后部还应考虑支撑稳定性，防止举升角度增大后整机重心后移引起轮胎过载或车架翘动。

　　车架细节上，牵引区承担起步和制动冲击，通常需要箱型梁或双层板加强；中部承载区以均布和集中载荷为主，横梁间距应与箱体底部支撑位置对应；后轴区域受悬架反力和举升载荷叠加，需保留减振元件安装空间及制动系统走线位置。轮胎与车架之间要考虑满载静压缩、急制动俯仰和转弯侧倾时的间隙，不能以静态视觉距离代替运动校核。侧防护、灯具安装位、气制动接头、驻车支撑以及安全链等附件，虽然在整体外观中占比不大，却决定了设备在真实场内调度中的可维护性和合规性。

　　在建模思路上，应先建立牵引点、转盘中心、集装箱支撑面、车轴中心和举升铰点等骨架基准，再围绕这些基准搭建纵梁、横梁、牵引杆、车轴、悬架和卸料机构。这样可以在调整轴距、箱体长度或举升角度时快速判断关联影响。对于结构设计人员，该模型可用于检查多轴挂车转向包络、箱体锁止位置、举升干涉和车架装配空间；对于设备选型人员，可据此评估堆场通道宽度、牵引车头匹配高度、额定载荷下轴荷分配以及卸料区域所需安全距离；对于三维建模从业者，该作品也提供了一个从整车骨架到关键运动机构完整表达的专用转运拖车参考。
