叉形铰接连接头带杆机械构件

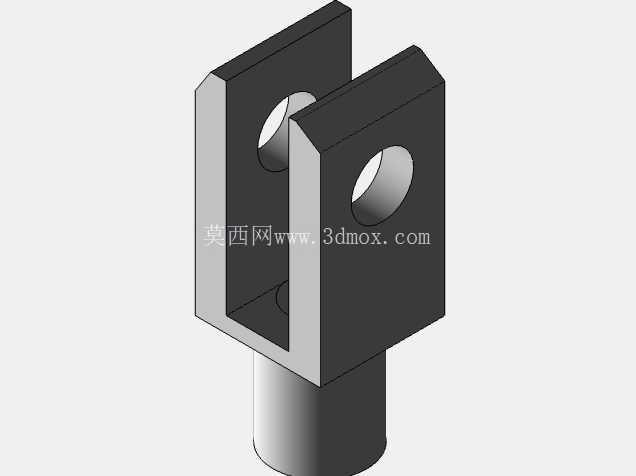

　　该构件为典型的叉形铰接连接端头，下部为圆柱形杆身，上部为对称双平行夹板构成的U形叉口结构，两块夹板同轴开设贯通圆孔，用于穿装销轴，实现与外部配合件的铰接联动，是机械传动、连杆机构、气动液压执行元件末端极为常见的连接部件。

　　从实际应用场景来看，这类叉形接头广泛出现在自动化生产线的连杆摆臂机构、气缸活塞杆输出端、液压油缸杆端连接、工装夹具的开合联动部位、输送设备的张紧调节连杆、阀门启闭传动机构当中。当执行元件做直线往复运动时，该接头可以把直线推力或拉力通过销轴传递给摆杆、摇臂、夹具压板等从动件，同时铰接孔允许配合件在工作平面内产生小角度摆动，补偿安装过程中出现的同轴度偏差、轴线平行度误差，避免杆身受到额外的弯曲交变载荷，防止活塞杆因别劲出现卡滞、密封件偏磨、杆体弯曲变形等故障。在多连杆联动的设备里，多个该类接头配合销轴组装，可构成自由度确定的平面连杆机构，实现预定的轨迹运动、力的方向转换或者行程放大缩小。

　　结构设计上，上部双夹板的间距即叉口开口宽度，是核心配合尺寸，该尺寸需要和嵌入叉口内部的对接耳板厚度形成间隙配合，通常预留0.2~0.5mm的装配间隙，既保证耳板可以顺利插入，又不会因侧向间隙过大导致铰接点出现冲击晃动。夹板上的同轴通孔公差一般选用H7或者H8精度，和销轴的g6公差轴颈形成过渡或者小间隙配合，孔口可根据受力需求加工倒角，去除锐边，方便销轴穿入，同时避免应力集中在孔的边缘位置。两块夹板的外侧平面、内侧平行面都需要保证平行度要求，两孔的同轴度误差需控制在0.05mm以内，否则销轴穿入后会出现别卡，铰接转动阻力大幅上升，长期运行还会造成孔位单侧偏磨。下部圆柱杆身可以根据使用需求加工外螺纹，直接拧入气缸活塞杆、油缸杆端的内螺纹孔内，也可以做成光杆配合销孔、卡簧槽实现轴向固定，杆身和上部叉体的衔接位置做了直角过渡或者小圆弧过渡，该截面是整个零件受力的危险截面，在往复拉压载荷、冲击载荷作用下，过渡处的应力水平最高，建模和加工时都要避免在此处留下刀痕、尖角缺口，防止疲劳裂纹萌生。

　　外形尺寸与安装边界方面，圆柱杆的直径决定了该接头的额定拉压承载能力，常规小规格缸径对应的接头杆径在8mm到20mm区间，上部叉体的总宽度大于杆径，两块夹板的厚度之和加上叉口中间空隙的宽度即为叉体头部总宽，头部的高度方向从叉体顶面到杆身衔接端面的距离，需要保证销轴装入后，销轴的两端不会超出夹板外侧过多，若采用开口销锁定销轴，还要在夹板外侧预留出开口销展开、安装操作的空间。装配时要提前核算对接耳板的厚度，确保耳板完全插入叉口后，耳板两侧和夹板内侧之间留有均匀间隙，销轴穿入后两端加装卡簧或者开口销进行轴向限位，防止设备运行过程中销轴轴向窜动脱出。在三维建模过程中，优先绘制单侧夹板的草图，拉伸得到单块板体后通过镜像命令生成对称的另一块夹板，再合并下部圆柱杆实体，同轴孔使用拉伸切除一次贯通两块板，保证孔位的同轴度，建模阶段就可以模拟对接耳板、销轴的虚拟装配，检查开合摆动全过程是否存在零件干涉，验证铰接转动的角度范围是否满足机构的行程要求，提前发现叉口开口宽度不足、夹板和周边构件运动碰撞等装配问题，减少后续实物加工后的返工成本。
