45铝型材90度折叠连接支架

　　这套折叠连接支架主要面向工业铝型材框架的快速收折需求，常见于车间可折叠工作台、移动式物料周转架、设备防护门旁的临时支撑臂、展会快装工装以及需要在非工作状态下收拢贴墙的辅助机架。在实际产线布局里，不少工位旁的延伸托板、扫码枪挂架、轻型料盘放置架只在特定工序使用，长期展开会占用通道宽度，采用这种带定位的铰接支架后，操作人员只需松开锁紧件即可将整段型材从水平承托状态翻折至竖直贴靠状态，翻转行程稳定保持在90度，既不会过度转动碰撞相邻设备，也能在展开后提供可靠的刚性支撑。

　　从结构实现来看，支架本体分为固定座与活动转臂两部分，二者通过根部的主销轴形成回转副，转臂侧面加工出一段弧形限位槽，槽内布置锁紧旋钮或紧定螺钉，当活动段转动到水平工作位时，弧形槽末端抵死限位点，配合槽内紧固件压紧，消除铰接处的径向间隙，避免承托轻型工件时出现下垂晃动。固定座与活动座上均预留对应铝型材槽宽的安装孔位，可直接卡入45mm系列工业铝型材的中央T型槽，用内六角螺栓配合滑块螺母锁紧，不需要在型材表面额外钻孔攻丝，现场改装时不会破坏原有框架的阳极氧化表层。

　　建模过程中需要重点把控几个配合边界：首先是铰接回转中心的位置，要保证两段45型材在折叠收拢后，外侧端面能够基本齐平，不会因转臂厚度差出现互相干涉；其次是弧形槽的圆心必须与主销轴同轴，槽的圆弧角度对应90度翻转行程，两端预留少量缓冲间隙，避免转动到极限位置时出现硬接触卡死；再者是连接座与型材贴合的安装面，凸起定位筋的宽度要和铝型材槽口宽度做小间隙配合，装配后能自动对中，防止支架受侧向力时沿槽方向窜动。

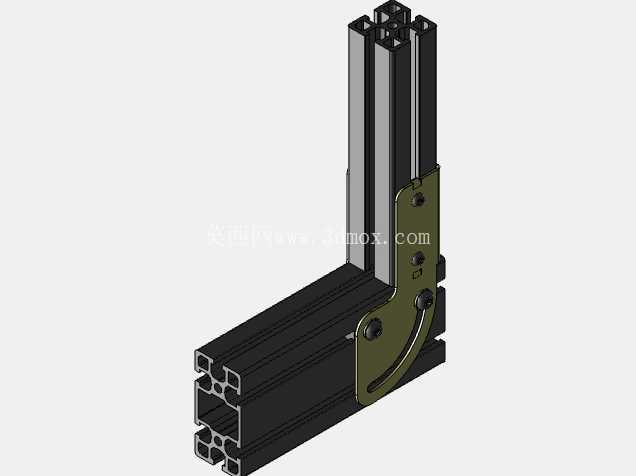

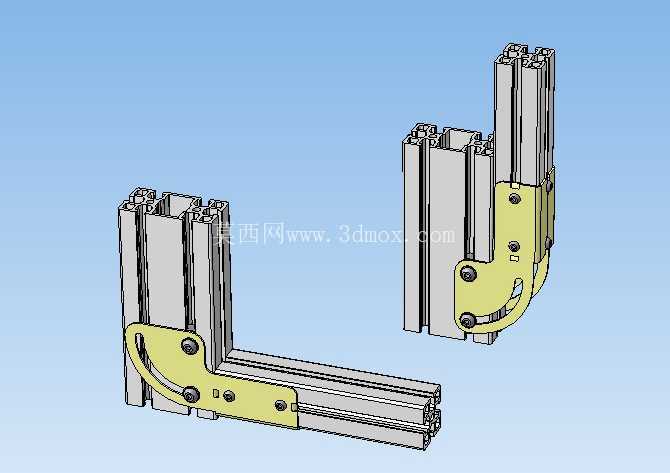

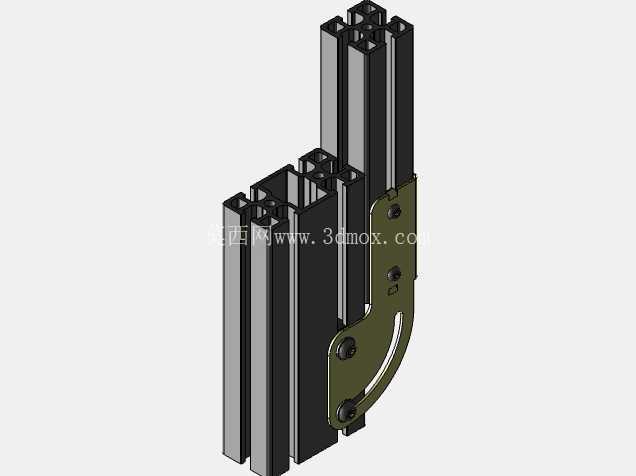

　　尺寸适配方面，整套连接件完全针对截面45mm的标准工业铝型材开发，座体的包覆高度覆盖型材单侧面的安装区域，锁紧点位分布在铰接点两侧，展开承重时载荷路径从活动型材经转臂、主销轴、弧形槽锁紧件最终传递到固定侧型材，受力分配均匀，不会出现单点应力集中。在做整机框架三维布局时，可以直接把该支架作为子装配体插入到两段型材的直角交接位置，先模拟0度收拢与90度展开两种极限姿态，检查翻转全过程中支架、型材端部、附带安装的面板之间是否存在运动干涉，确认操作人员手部操作锁紧旋钮的空间是否充足，不会被相邻型材棱边遮挡。

　　这类折叠支架区别于普通普通合页的核心点，在于自带角度限位与锁紧能力，普通合页仅能提供回转自由度，无法保持直角工作姿态，受轻微外力就会发生转动，而该结构在展开到位后通过弧形槽内的紧固件形成摩擦锁合，日常放置轻型工具、工件时无需额外支撑腿，收拢后又能大幅缩减机架外廓尺寸，非常适合多品种小批量的柔性产线，在需要频繁切换工位布局、快速腾挪作业空间的场景下，能省去反复拆装型材螺栓的工作量，同时整套铰接组件外露部分无突兀尖角，转动部位做了贴合避让，操作人员翻折过程中不会夹入线缆或手套，兼顾了工装使用的便利性与安全性。
