该套三维结构围绕矿山及重型工程转运场景展开,呈现的是牵引车头与多轴低床半挂组合的重载运输装备。在露天矿、大型基建工地、设备堆场这类作业环境里,普通货运车辆很难承载超宽、超高、自重极大的采掘部件、破碎主机、液压站或工程机具;低床挂车通过把主承载面大幅降低,既控制了装载后的整车总高度,满足厂区限高、井下转运或道路通行的边界要求,也让重型设备能够借助爬梯或辅助坡道自行开上货台,减少吊装依赖。

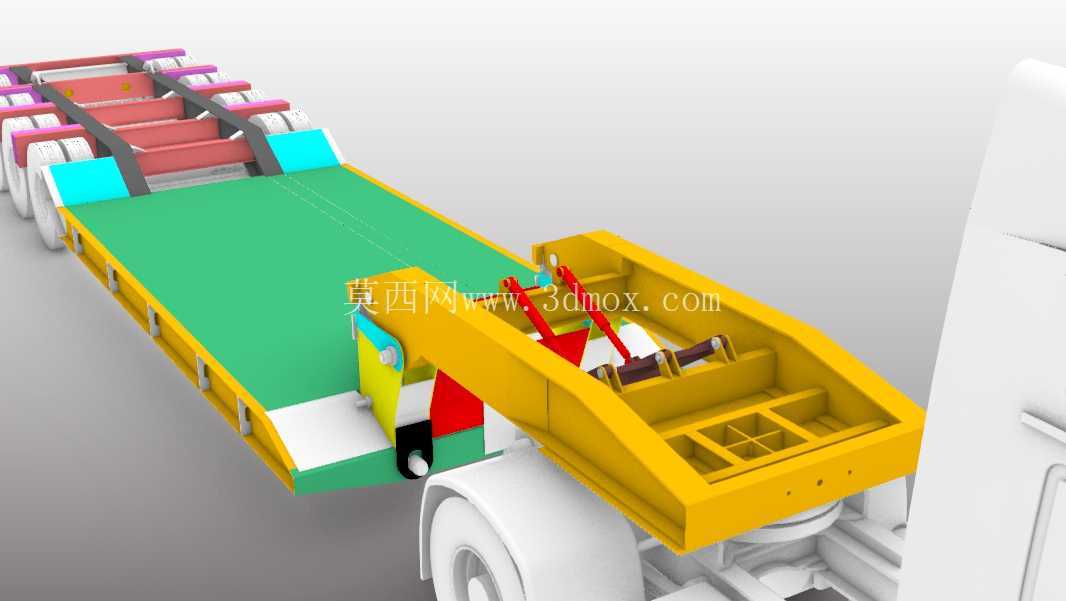

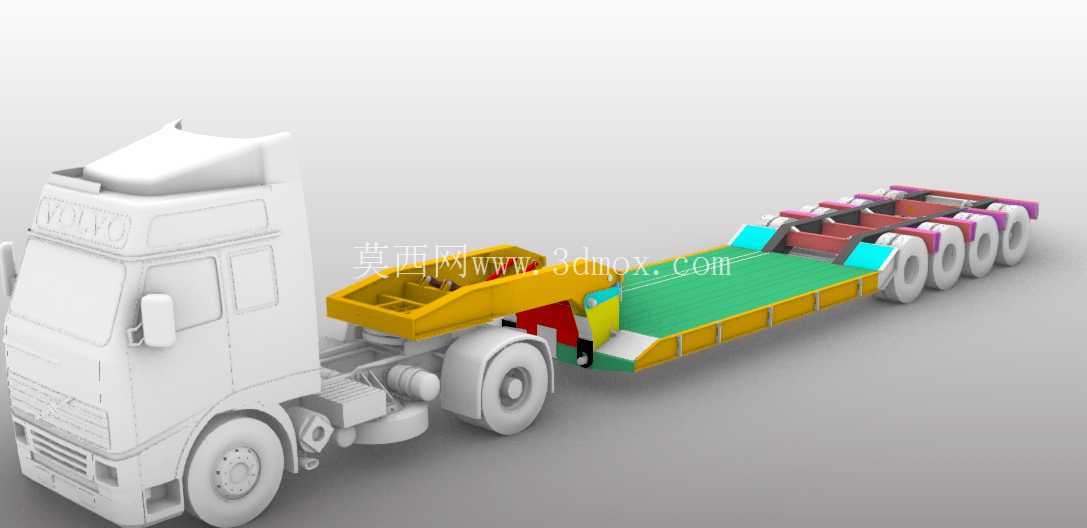

模型中牵引部分采用常规重型平头牵引车布局,驾驶室、车架、动力总成、前后桥与轮胎均有体现。牵引车的作用不只是提供牵引力,还要承担半挂车前部的垂直载荷,因此牵引座位置、车架纵梁高度和后悬长度在装配时需要与挂车前端的鹅颈区域匹配。挂车前段采用上扬鹅颈结构,跨过牵引车尾部后向下过渡到低承载平台,这种折线式布置是低平板运输车的典型特征:鹅颈内部需要容纳牵引销连接区、支撑装置和部分线束气路,下方则要留出牵引车转向时的摆动空间,避免急转弯时驾驶室后部与挂车发生干涉。

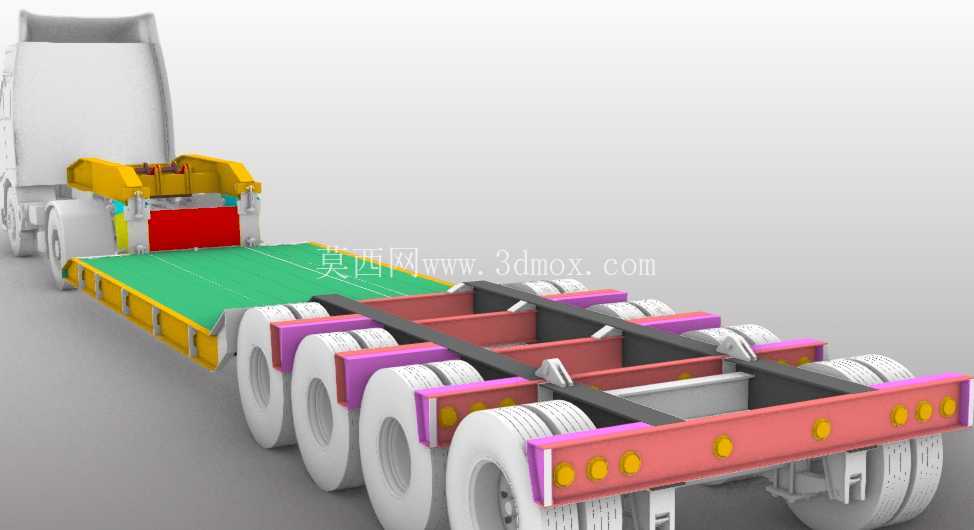

货台部分是整套装备的核心。模型里的主平台采用平直低床面,边缘布置黄色边框和分段式支撑结构,台面以绿色区域标示承载范围。实际设计中,该区域通常由高强度钢纵梁、横梁和防滑铺板焊接而成,纵梁承担弯矩,横梁分散轮式设备或集中载荷的局部压力。对于矿用装载转运,货物往往不是均匀分布在台面上,而是挖掘机履带、钻机底盘、变压器底座等形成若干集中支撑点,因此横梁间距、铺板厚度和边梁刚度都要按最不利载荷位置校核。平台前端设置过渡跳板与连接块,方便设备从地面驶入;尾部与多轴悬架相接,形成短而强的传力路径。
后部多轴布置是模型中非常醒目的部分。挂车末端并列布置多组轮胎和悬架,轴线数量根据额定载重扩展,目的是把满载时的轴荷控制在道路、轮胎和桥梁允许范围内。多轴并装还能降低单胎接地压力,适应矿山临时道路、碎石路面和松软场地。车轴上方可见红色承载座及紫色、白色的轮边与悬架相关结构,这些区域在真实车辆中通常包含钢板弹簧或空气悬架、平衡臂、制动气室、轮毂和轮胎。多轴悬架需要保证各轴受力尽量均衡,在不平路面上轮胎仍能贴合地面;若采用刚性平衡悬架,相邻车轴会通过平衡梁分配载荷,若采用空气悬架,则需配合气路和高度控制阀控制车架高度。
从外形与安装边界看,整车长度由牵引车轴距、挂车鹅颈长度、低平台长度和后部多轴组长度共同决定。低床面离地高度是关键尺寸,它直接影响装载后货物最高点;但台面也不能无限降低,因为下方还要布置车轴、悬架、轮胎跳动空间和制动管路。挂车宽度需满足通行限宽,同时兼顾超宽设备的支撑稳定性。牵引销直径、牵引座高度、电气气制动接头位置必须与牵引车匹配;挂车支腿在脱挂时支撑前部载荷,其安装位置应避开人员操作通道并保证接地稳定。
建模时可以把装备拆成牵引车、鹅颈、主货台、爬梯、多轴悬架、轮胎和制动附件若干模块。车架部分适合用焊接梁架思路搭建,先确立纵梁中心线和台面高度,再补横梁、边梁、垫板和牵引销安装区;悬架与轮胎则按轴线阵列,但不能简单复制后忽略转向间隙、制动管路和轮距差异。货台表面的颜色分区可用于表达承载区、警示边梁和过渡坡道,便于在方案评审时说明设备上下车路线。对于结构设计人员,该模型可进一步用于检查装载物轮廓、轮迹位置、绑扎点布置、最小离地间隙以及牵引转向时的扫掠空间;对于选型人员,则能直观比较多轴低床挂车在矿山重型设备转运中的通过性、承载能力和场地适应性。
