轻型货运自卸式金属料斗车厢结构

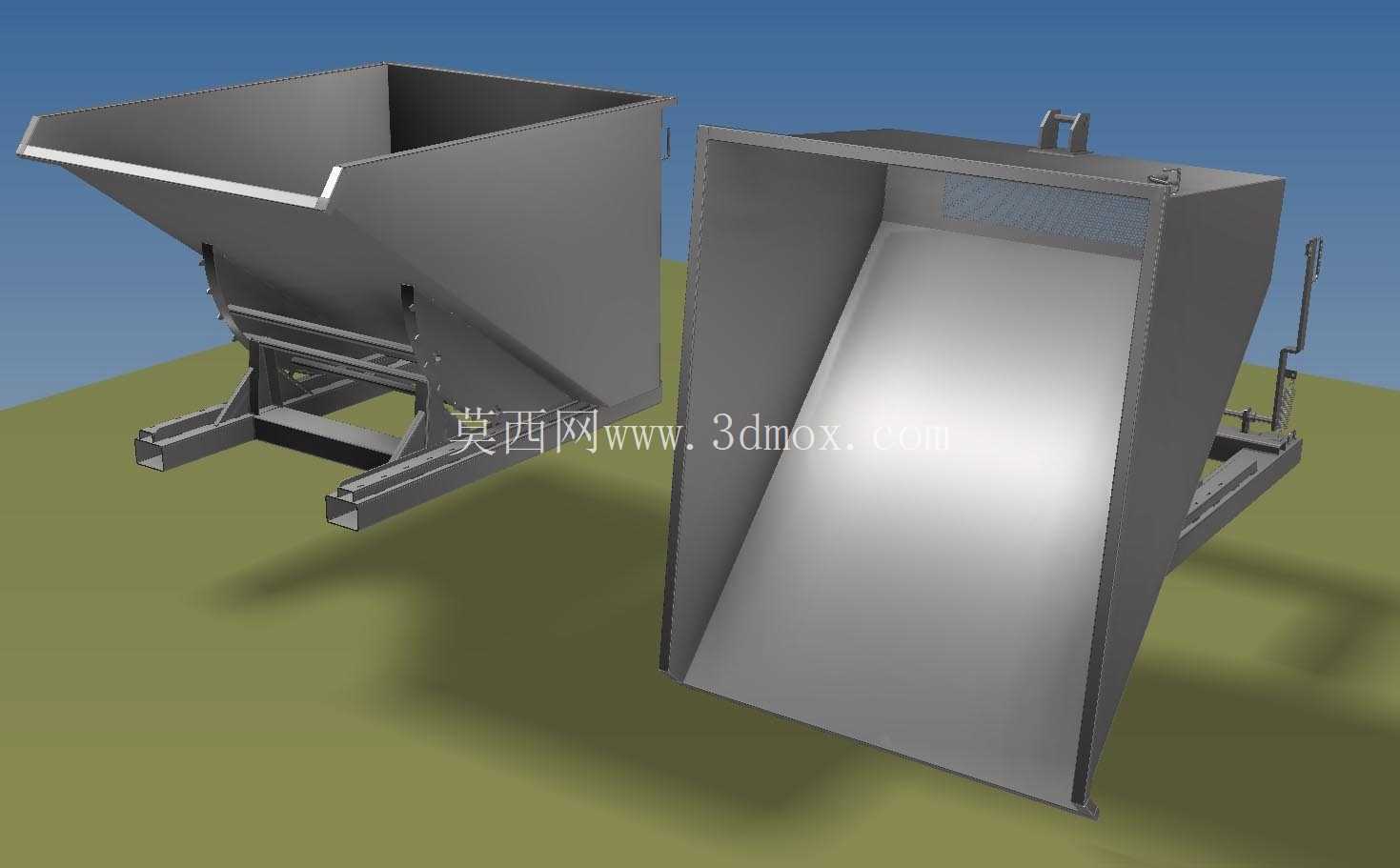

　　这套结构面向城市短途零散物料转运场景设计，常见于园区内部周转、装修建筑垃圾清运、工厂边角料归集、小型散货配送以及市政养护作业中，配套轻型载货底盘使用，替代传统固定栏板货箱在卸料环节的人工清理工作。料斗整体采用敞口前倾式几何造型，上沿开口宽度向进料侧适度外扩，装载机、人工投料或者流水线末端落料时，物料不容易撒落到斗体外侧；斗底沿卸料方向设置连续倾斜导料面，散状物料依靠自重即可向出料端滑移，减少残留死角。

　　从结构分层来看，斗体侧壁采用大面钢板折弯成型，沿侧板外缘布置通长折边加强筋，既避免薄钢板在满载砂石、金属切屑时出现侧向鼓胀，也省去大量外露加强梁，降低内壁挂料风险。斗底承载区域铺设整板并在下方布置横向承托梁，载荷直接传递到底部框架，底架预留与货车底盘纵梁连接的安装界面，孔位按照常见轻型货车的大梁间距规划，改装时不需要对底盘主梁做大面积切割。前端设置铰接支撑座，后端配套举升联动的锁止与卸料操作机构，举升过程中斗体绕前支点转动，当倾角超过物料安息角后，散料沿光滑底板连续滑出，整个卸料过程不需要人员登高扒料。

　　设计阶段优先考虑了装载边界与通行适应性：斗体整体宽度控制在轻型货车法规允许的车身宽度范围内，长度与短轴货运底盘的后悬尺寸匹配，城区窄路、地下车库出入口以及园区限高区域都能顺利通行。进料侧的加高挡板可以阻挡块状物料在运输颠簸时向后滚落，出料侧的敞口下缘做了加厚耐磨处理，反复卸载砂石、混凝土碎块时，边缘不容易被冲击变形。底部框架两侧的叉取空位同时兼容叉车作业，料斗脱离底盘后也可作为独立周转料箱在车间内暂存废料，由叉车直接搬运至集中卸料点，实现一车配多斗的轮换使用模式。

　　针对不同物料特性，结构细节做了对应处理：运输密度较大的金属切屑、砖块时，底板与侧板的加厚区域集中在中下受料段，控制整备重量的同时保证刚性；运输轻质蓬松废料时，高侧板可以提升有效容积，减少运输途中遗撒。斗体内壁尽量保持连续平滑面，横梁与加强筋全部布置在斗体外侧，避免粉料、湿土在筋板夹角处积存，日常水洗清理时污水可以直接从倾斜斗口排出。后部操作杆件布置在车身侧方安全位置，操作人员站在地面即可完成锁止解锁与卸料触发，不需要探身到斗体下方。

　　建模过程中钣金件按照实际折弯工艺拆分，焊缝位置沿板材拼接边连续布置，底架梁与斗体的连接点位兼顾焊接装配与后期维护更换，易磨损的斗口边缘做成可替换衬板结构，长期使用出现磨耗后不需要整体更换斗体。整套结构在满载工况下，重心尽量靠近底盘中心区域，举升卸料时支撑铰点承受主要倾覆力矩，后轮附着稳定性满足场地作业要求，不会因斗内物料偏载发生侧向倾斜。日常停放时斗体回落至底架定位块，锁止机构将斗体与车架固定，车辆行驶过程中斗体不会出现窜动与异常异响。
