多抽屉移动钣金工具推车结构设计

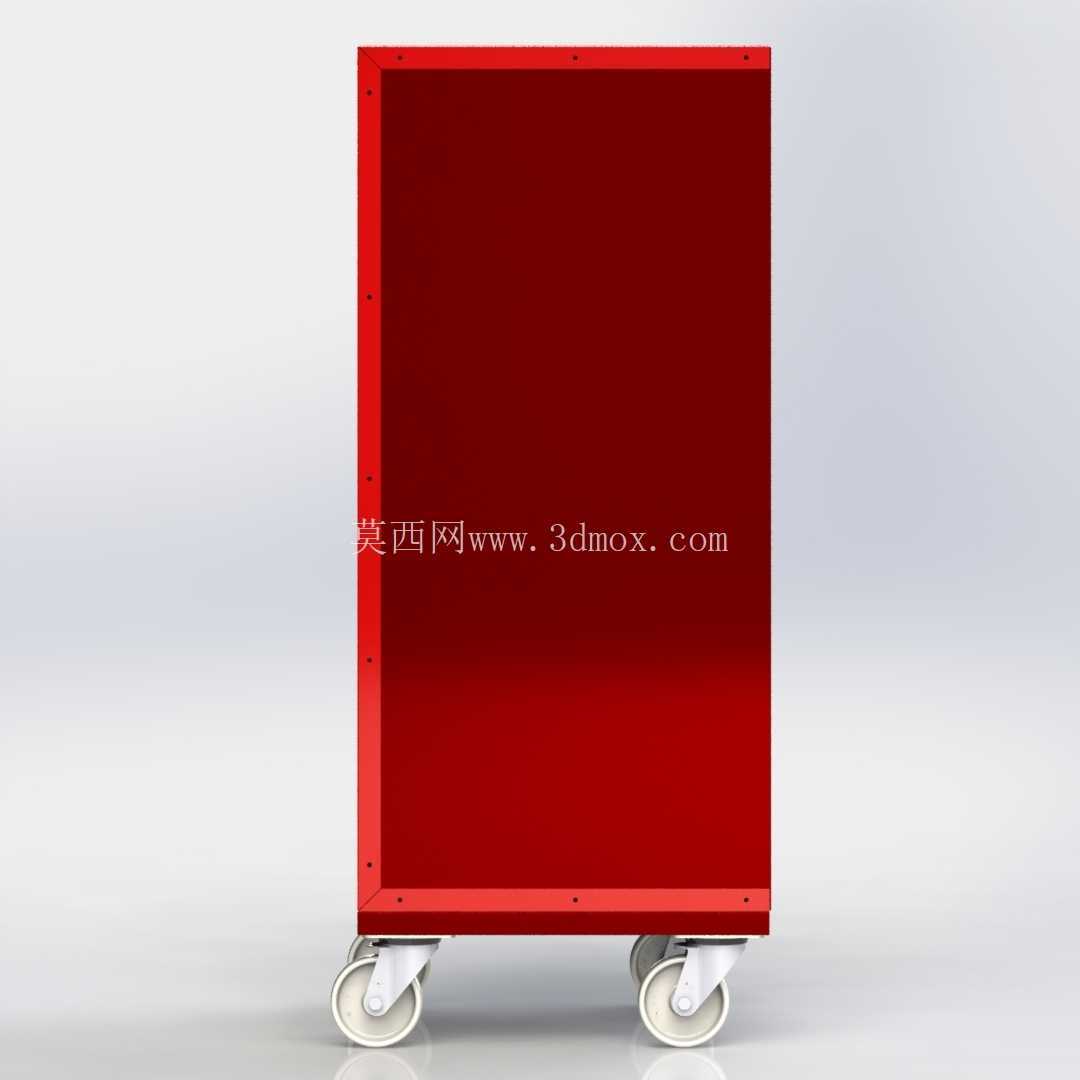

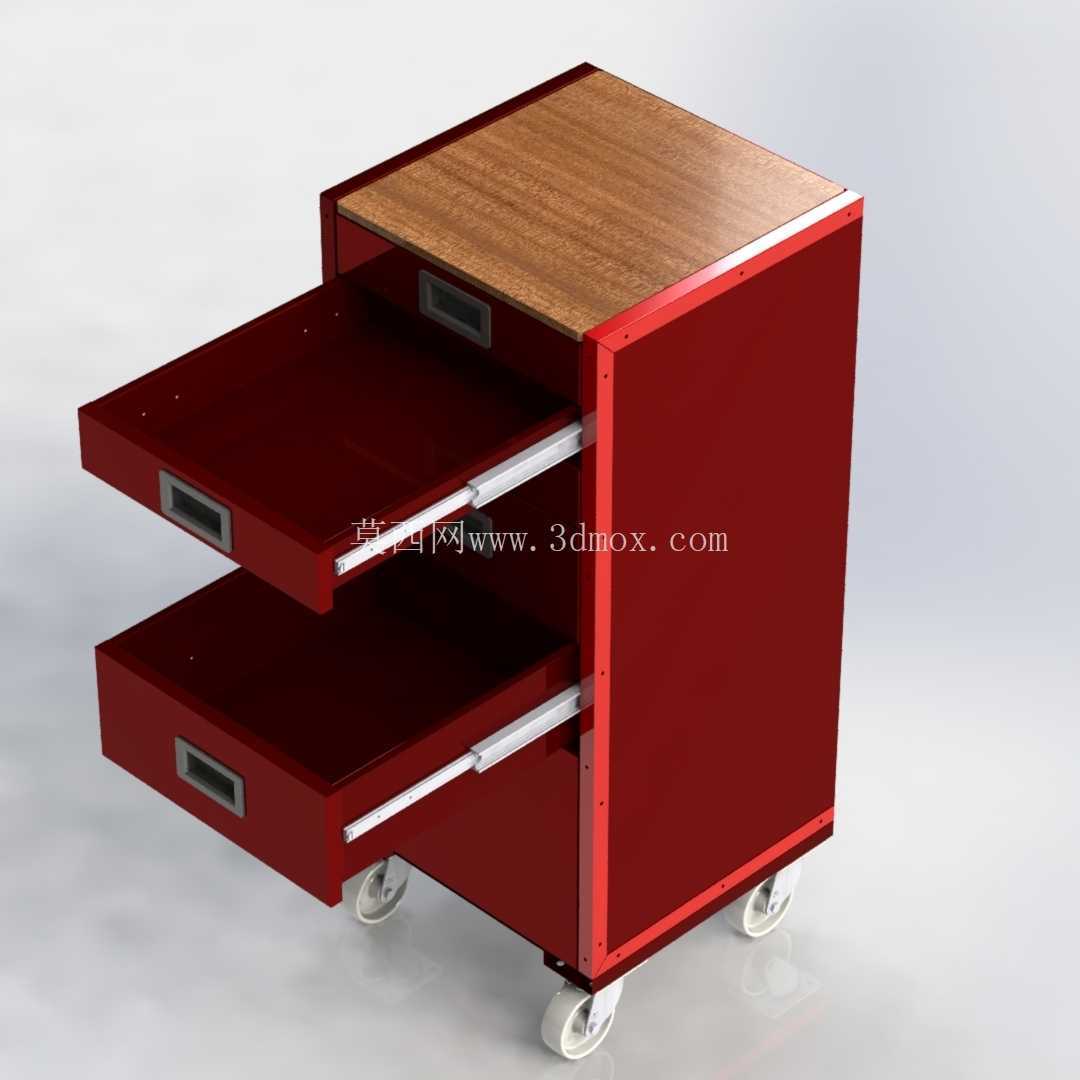

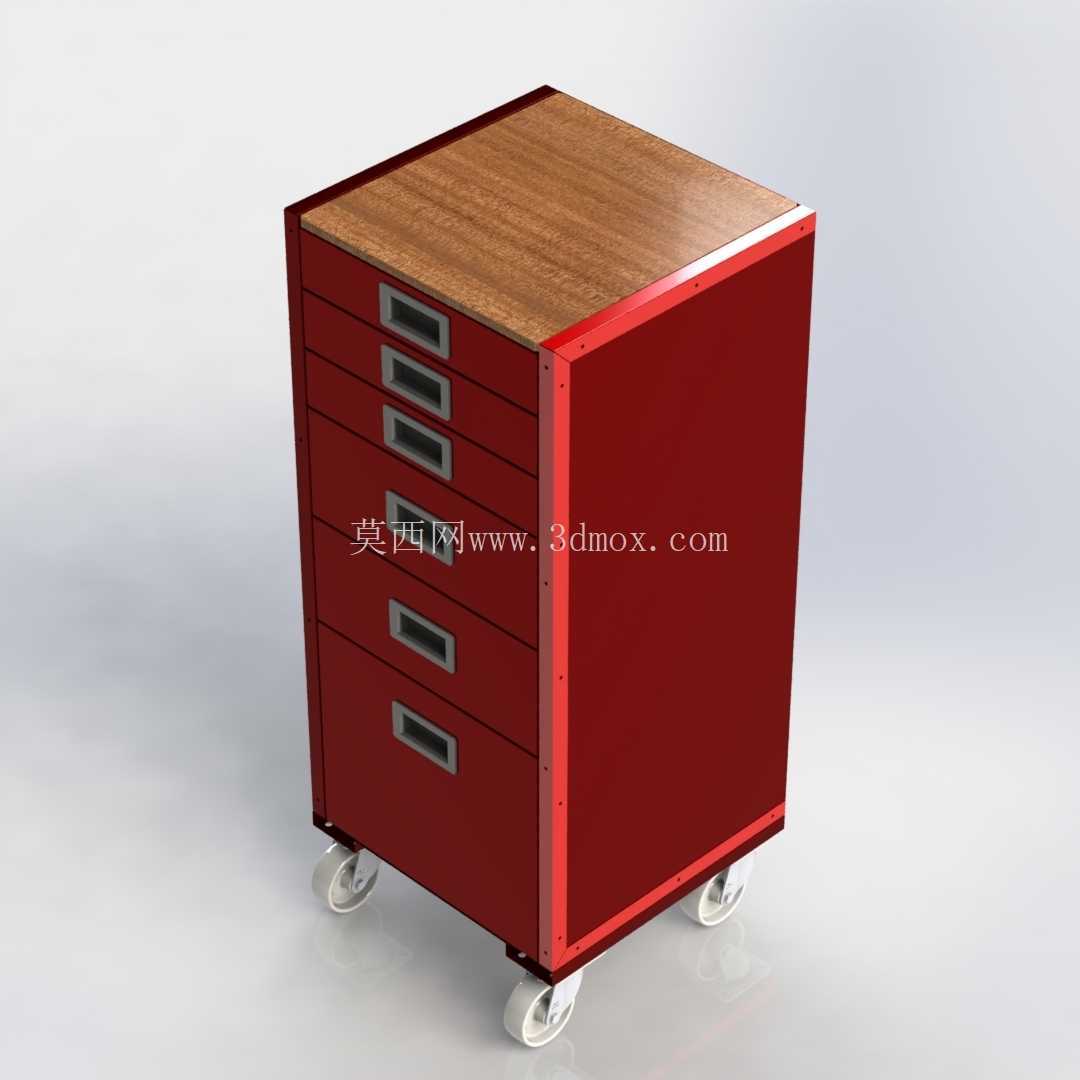

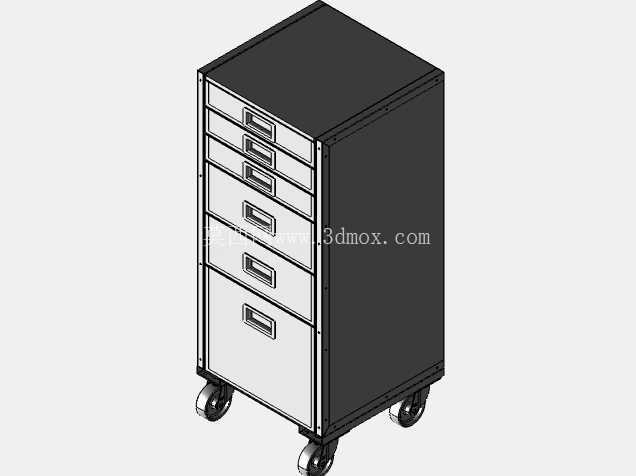

　　这款移动工具推车面向维修车间、装配工位、模具保养区和设备调试现场，主要解决常用工具分散摆放、取用路径长、工位周边杂乱的问题。柜体采用立式钣金框架，顶部设置木质台面，可作为临时放置零件、量具、小型组件或作业指导文件的小工作台；底部配置四个脚轮，使柜体能够在设备之间、班组工位和维修区域之间灵活转移，减少工具反复搬运。

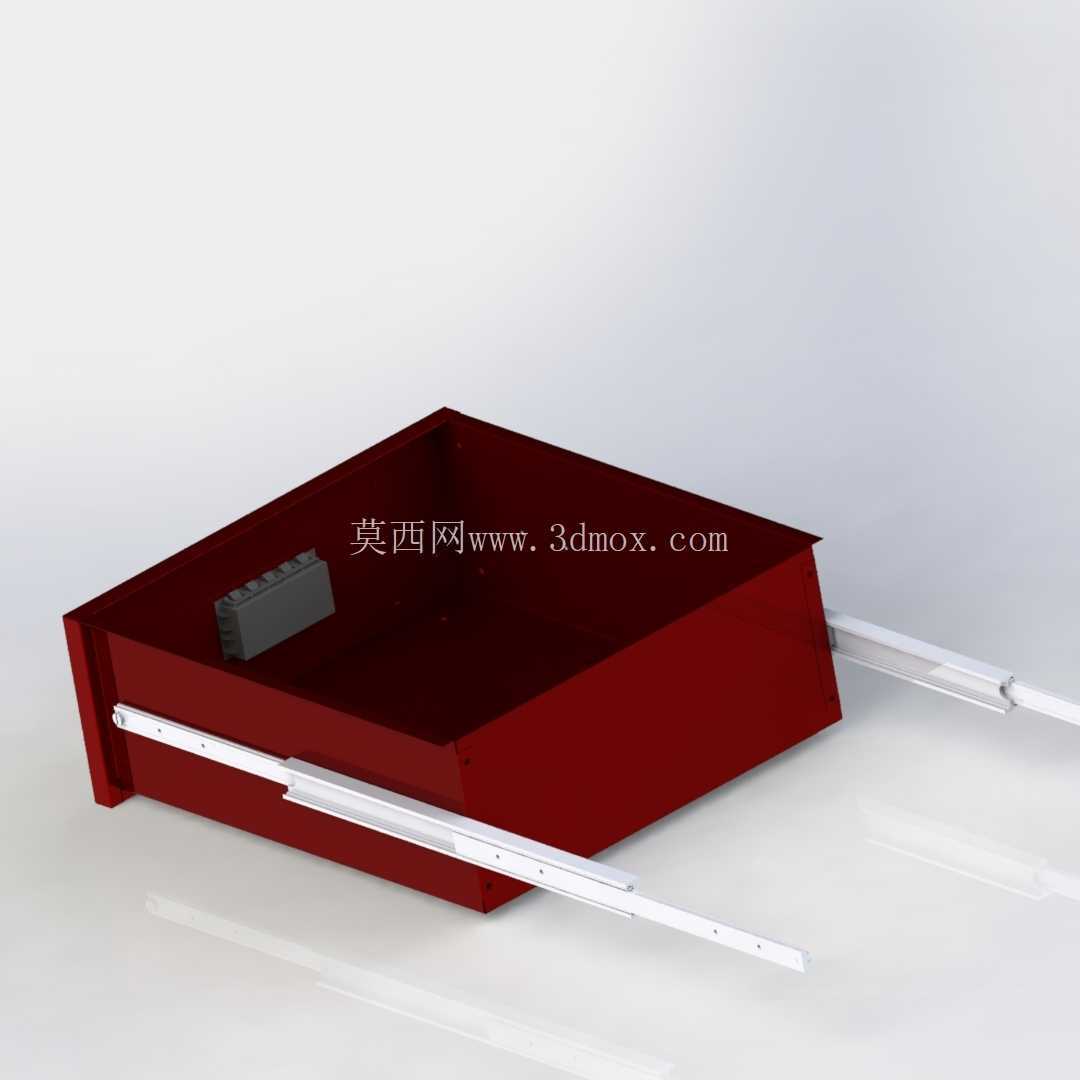

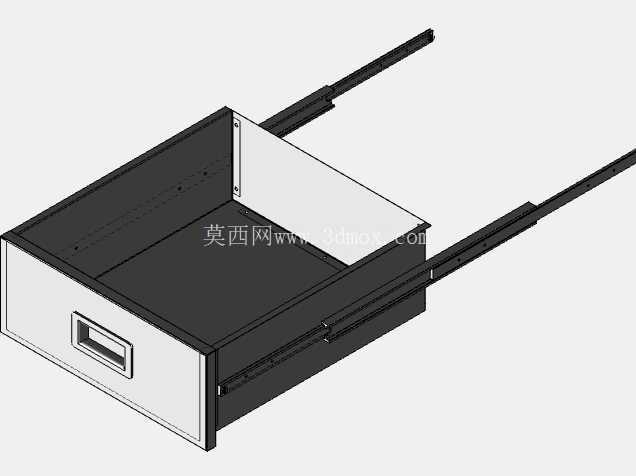

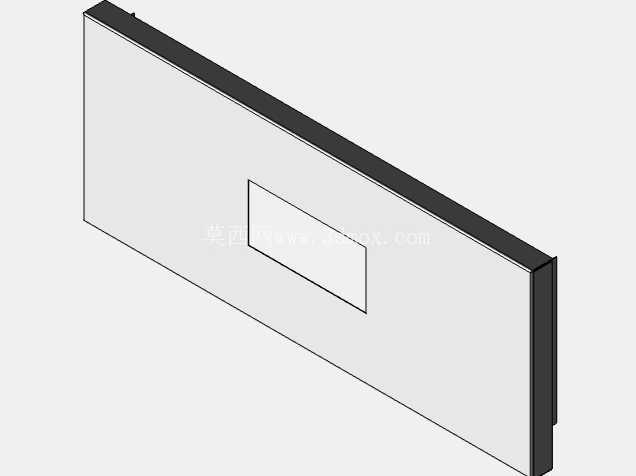

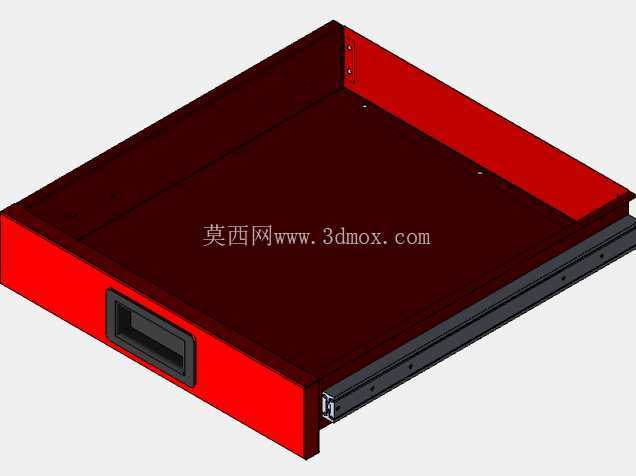

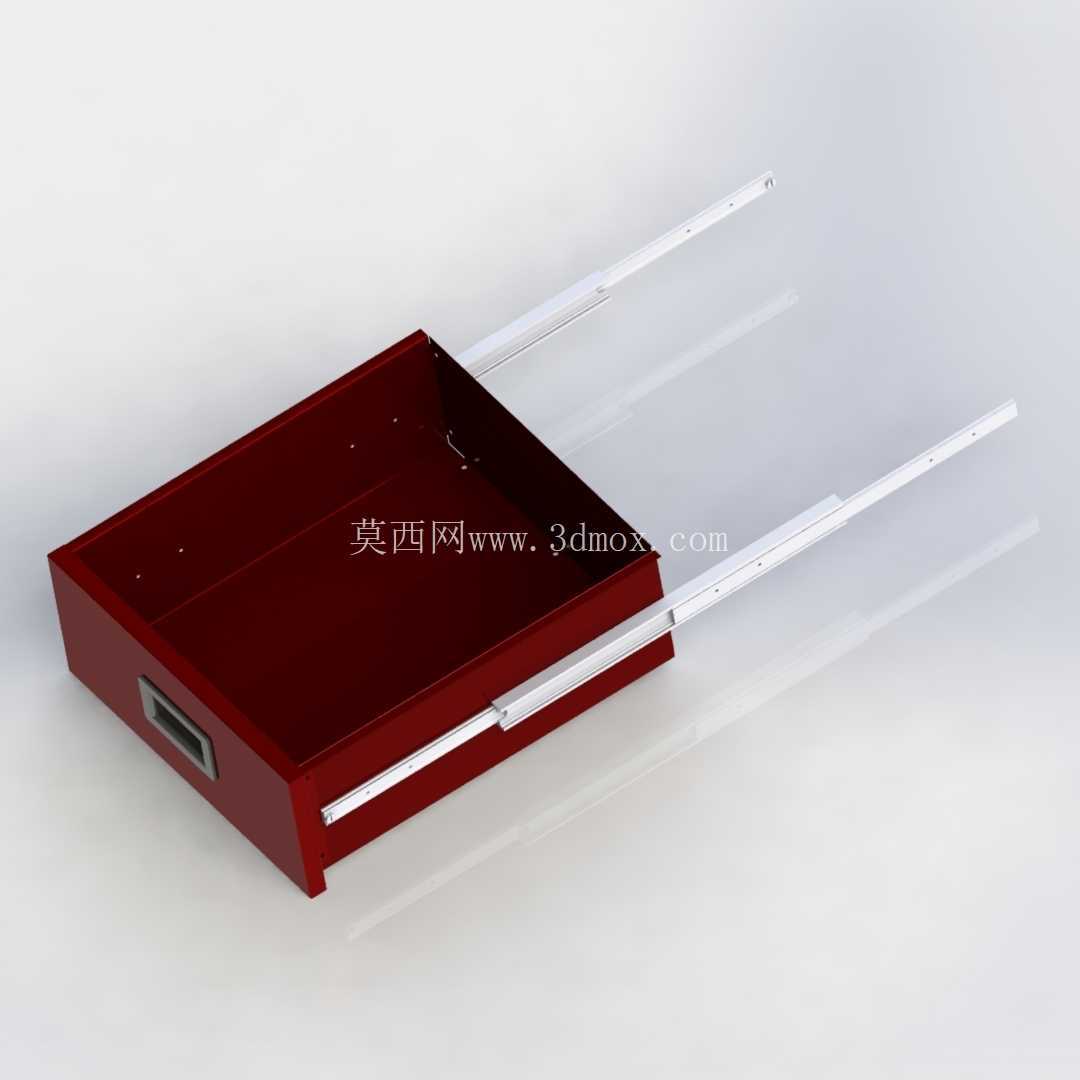

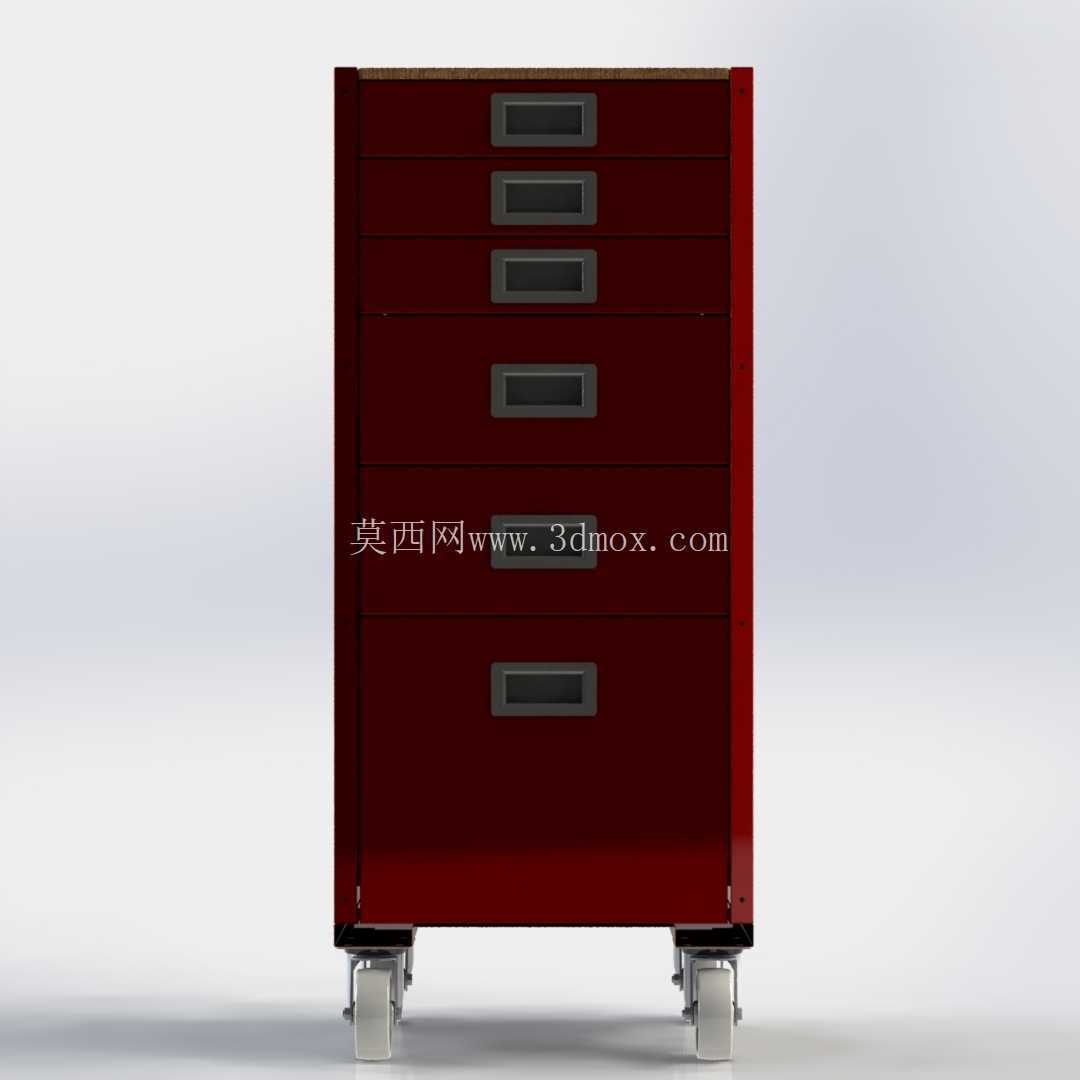

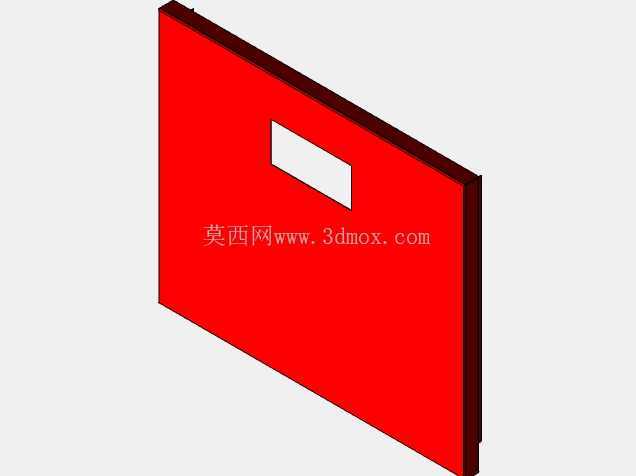

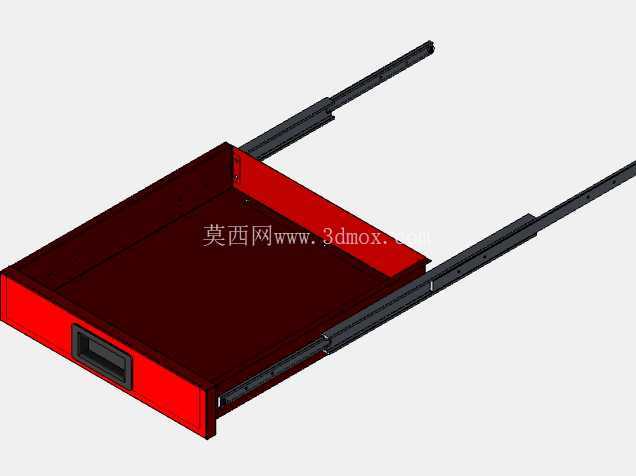

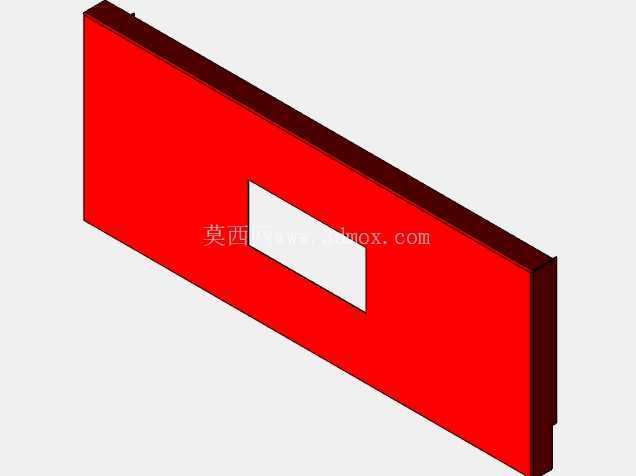

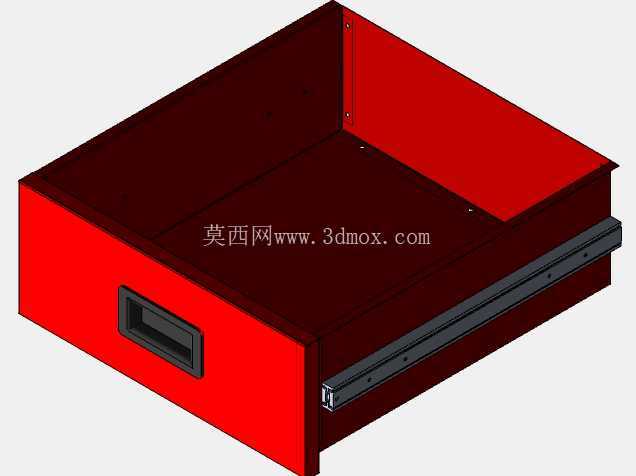

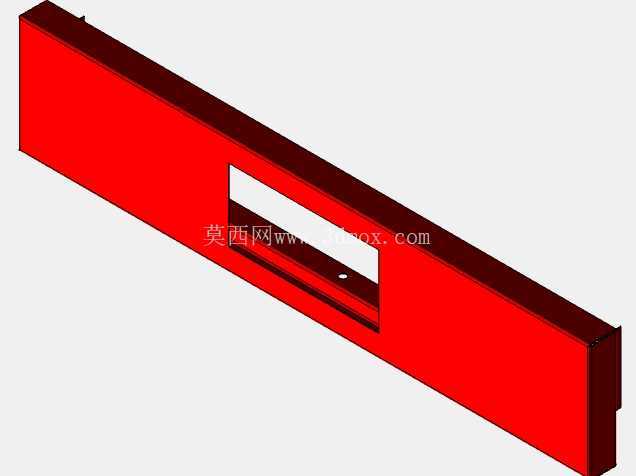

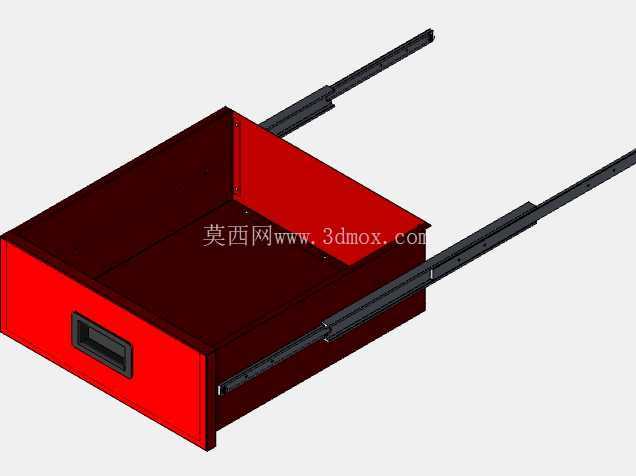

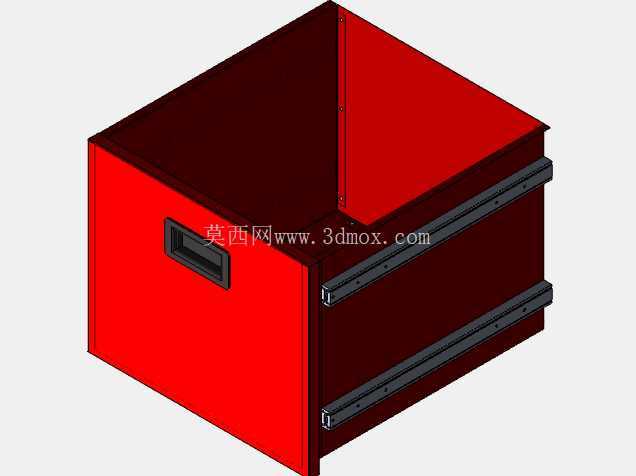

　　结构上，推车按抽屉容量进行分层布置，包含三个小抽屉、两个中抽屉和一个大抽屉。小抽屉适合放置螺丝刀、扳手、内六角、钻头、丝锥等高频小件；中抽屉可收纳量具、夹具、耗材和中等尺寸手动工具；大抽屉则用于放置较重的电动工具、检修套件或体积较大的备件。抽屉前部配置嵌入式塑料手柄，外形不突出于柜体正面，能够降低人员通行时磕碰的概率，也便于在狭窄工位旁推拉。抽屉采用全开式滑轨，拉出后内部工具可见范围更大，后排物品不需要反复翻找；滑轨承载能力需要与抽屉满载工况匹配，尤其大抽屉在放置重型工具时，应校核滑轨额定载荷、螺钉连接强度以及抽屉面板受力变形。

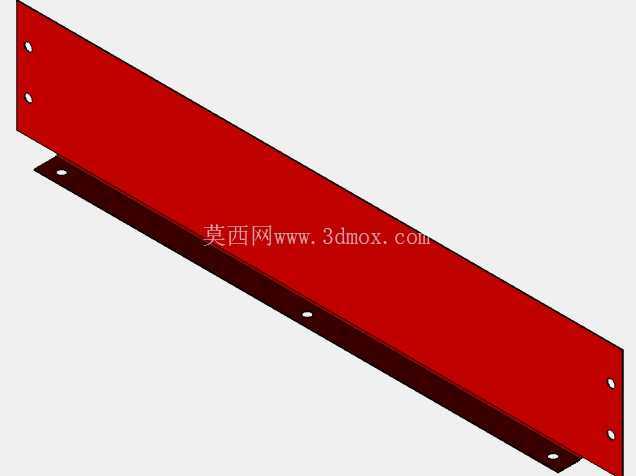

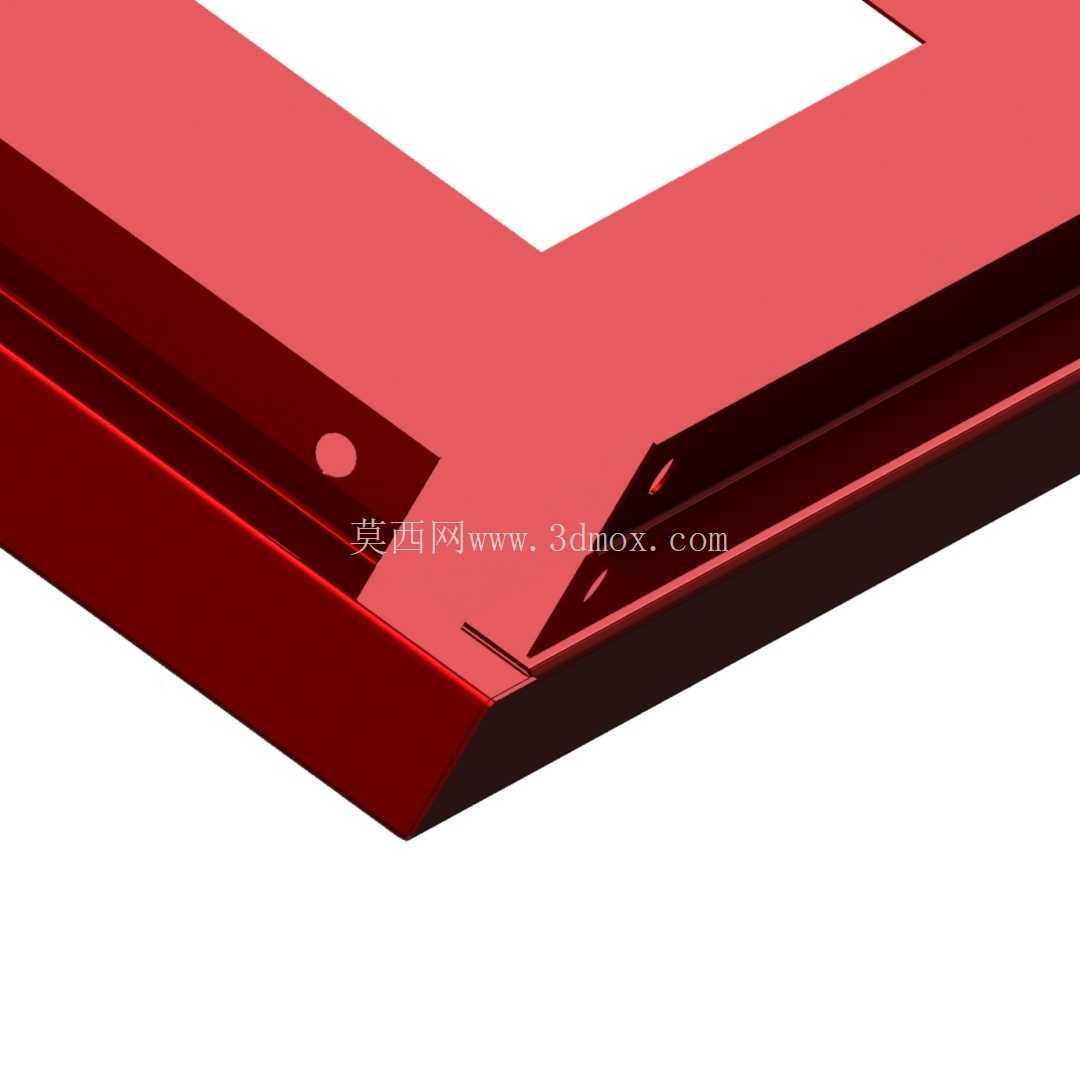

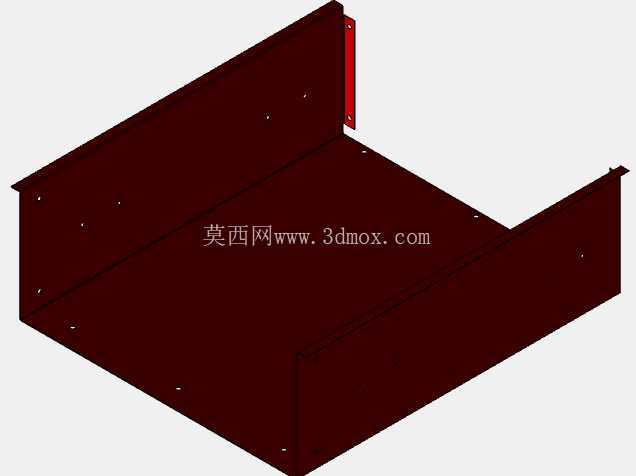

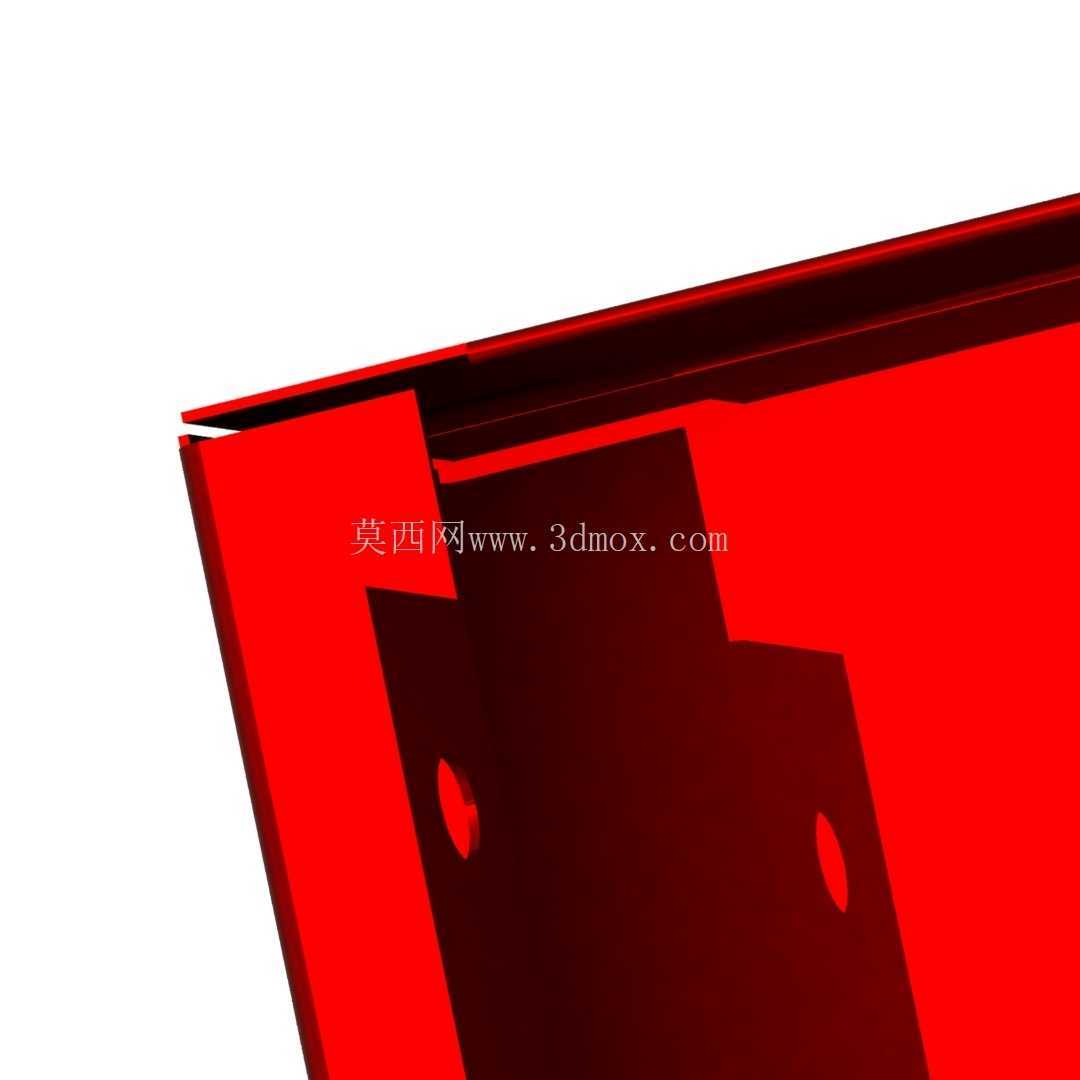

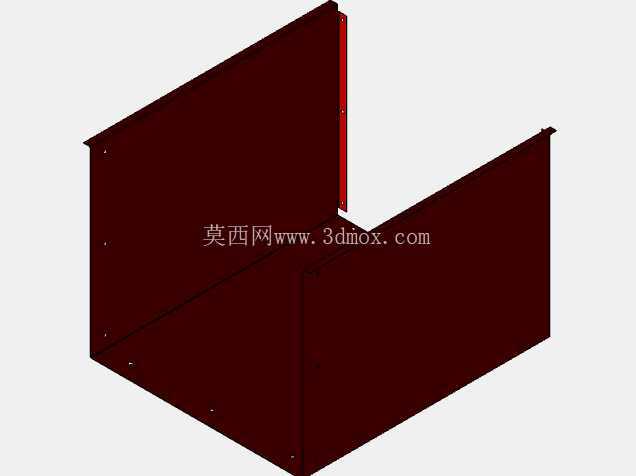

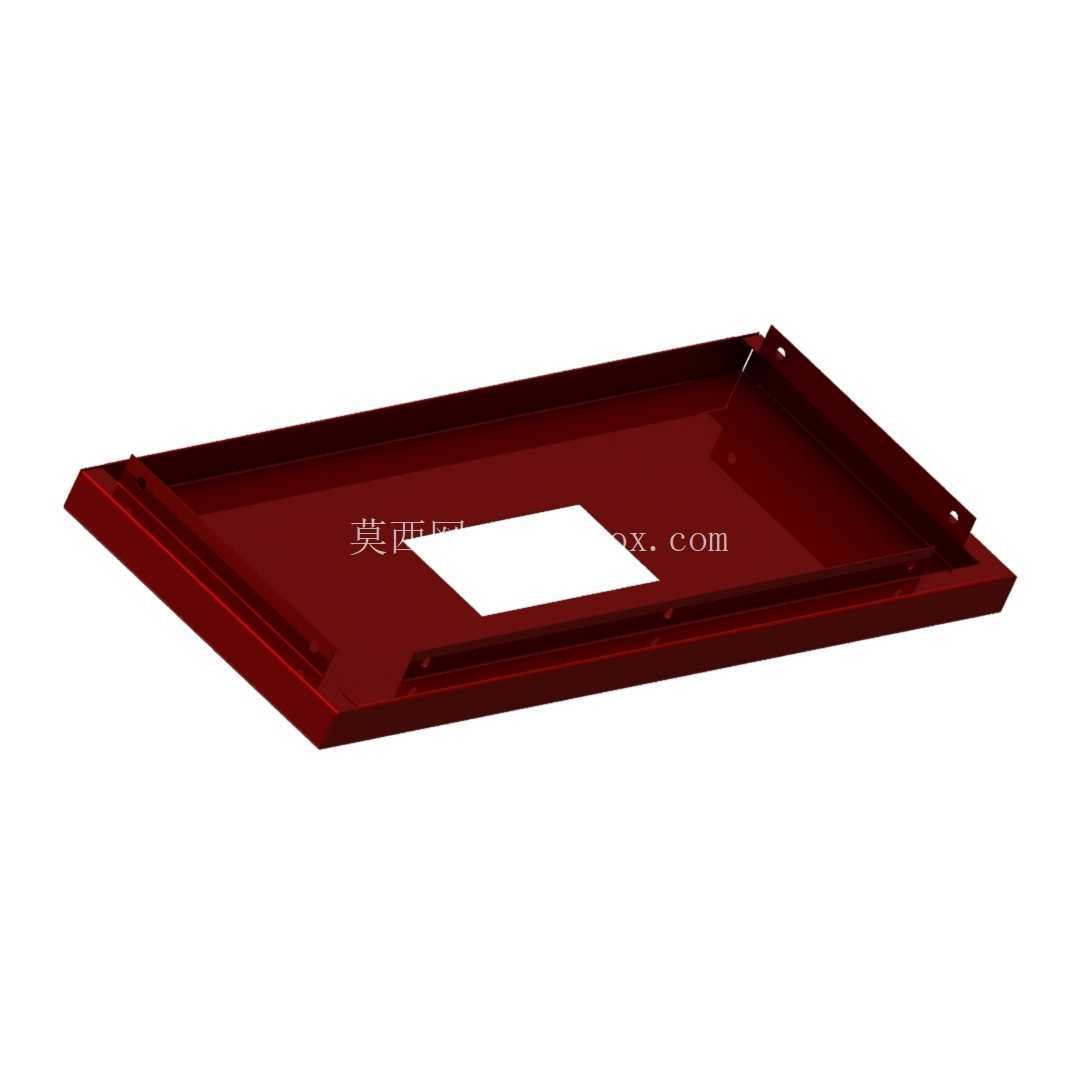

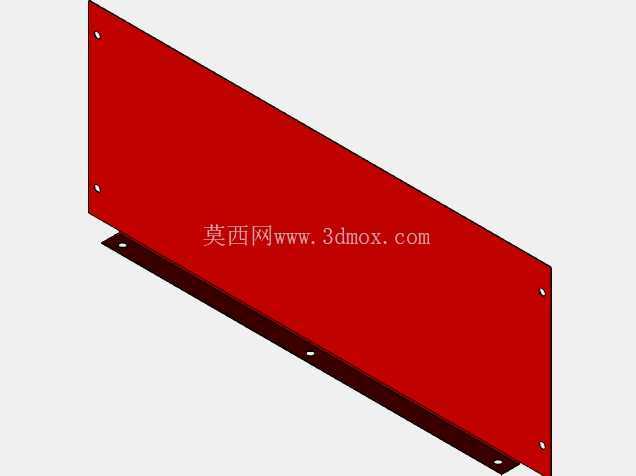

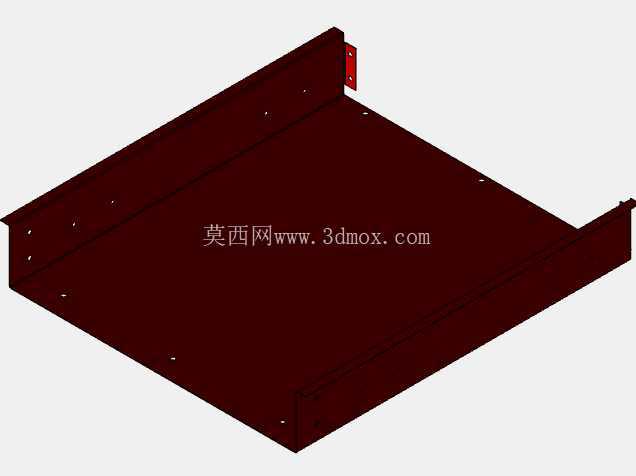

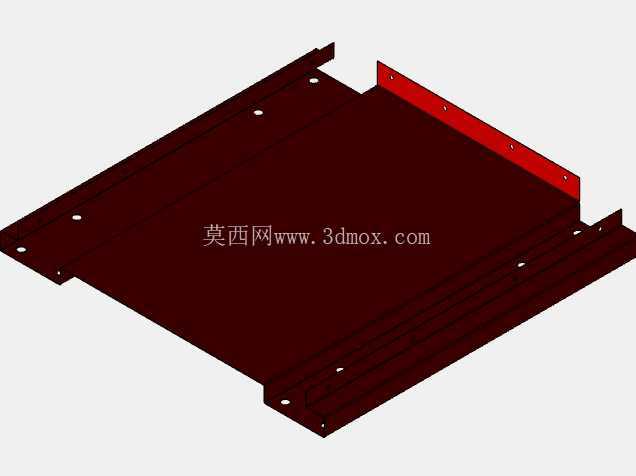

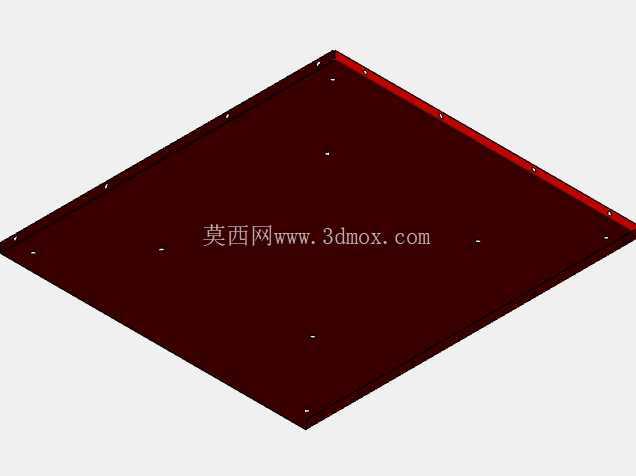

　　柜体主体以钣金件为基础，设计思路偏向可加工、可装配和可维护。板材通过切口、折弯和冲压台特征形成箱体骨架，装配阶段可采用铆接等方式连接，减少复杂焊接变形对外观和尺寸的影响。侧板、背板、抽屉盒和顶部边框在建模时需要明确折弯半径、板厚、翻边高度、搭接关系和紧固件位置。折弯件应避免过小法兰导致工艺困难，铆接位置要预留工具操作空间；抽屉与柜体之间需保留稳定侧向间隙，防止满载推拉时发生擦碰。柜体边角采用红色包边和加强轮廓，既形成视觉识别，也能提高边缘抗碰能力。

　　从使用边界看，该类工具车适合在平整硬化地面上短距离移动，脚轮选型需结合整车自重、满载工具重量和推动频率确定。两个定向轮与两个万向轮的组合能够兼顾直线推行和转向便利性，若现场存在油污、切屑或坡道，应进一步考虑制动轮、耐磨轮面和防侧倾校核。柜体宽度和深度需保证抽屉全开时不会因前端载荷过大造成翘头，必要时通过后部配重、低位重心布置或轮距优化提升稳定性。顶部台面虽然可承担临时操作，但不应替代固定式重型工作台，敲击、压装和大载荷夹紧作业仍建议在专用工作台上完成。

　　三维结构设计时，可将柜体拆分为骨架、顶板、抽屉、滑轨、手柄、脚轮和包边件分别建模，再通过装配约束检查抽屉行程、开门干涉、轮系安装高度和台面边界。钣金展开阶段要重点核对折弯扣除、孔位一致性和互换性；抽屉面板应保持缝隙均匀，手柄沉台与塑料件安装孔需匹配。整体方案强调工具收纳、移动补给和工位辅助三种功能的结合，适用于需要频繁切换作业位置的机械维修与生产辅助场景。
