多轮径山地城市混合传动自行车结构

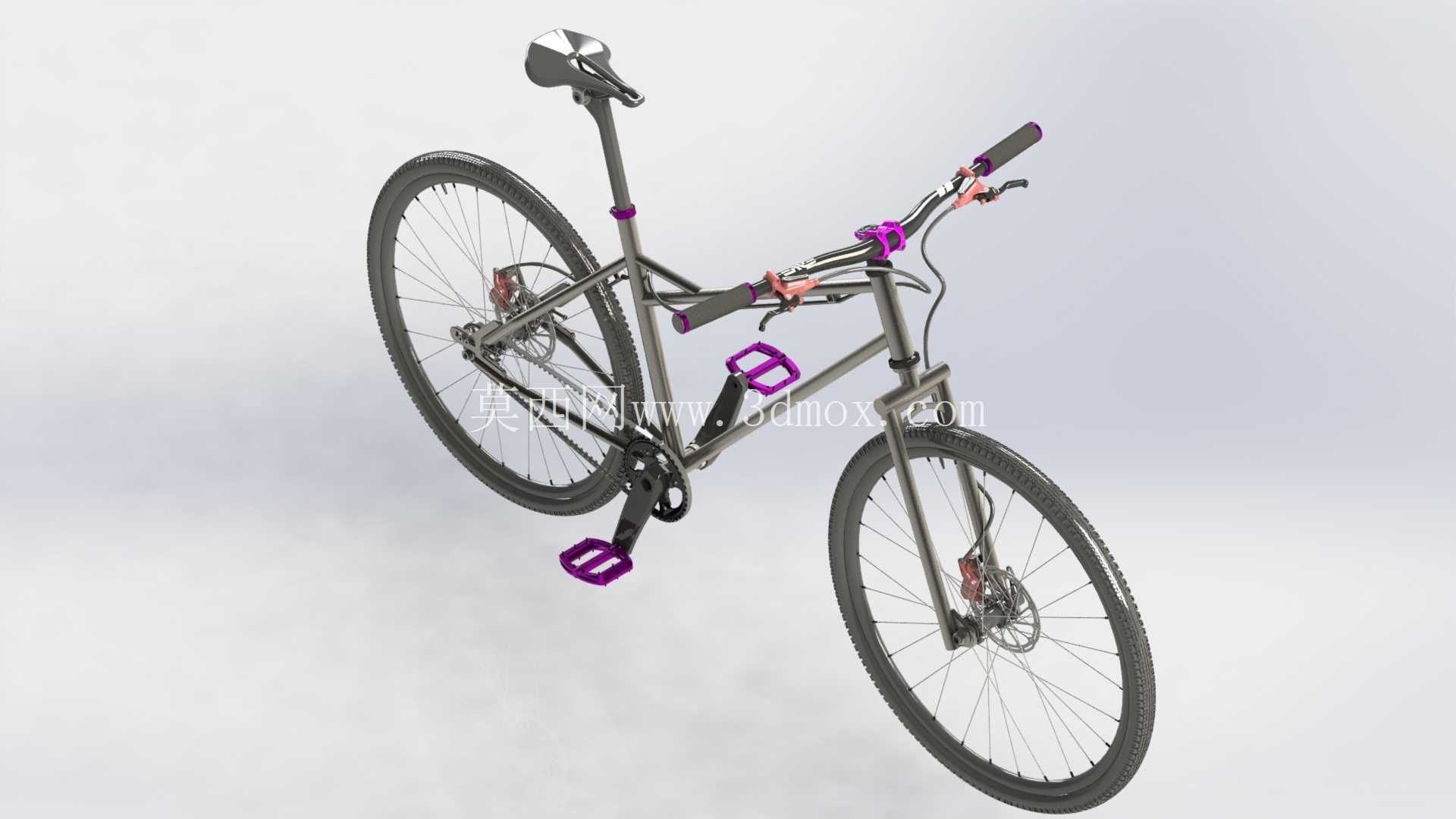

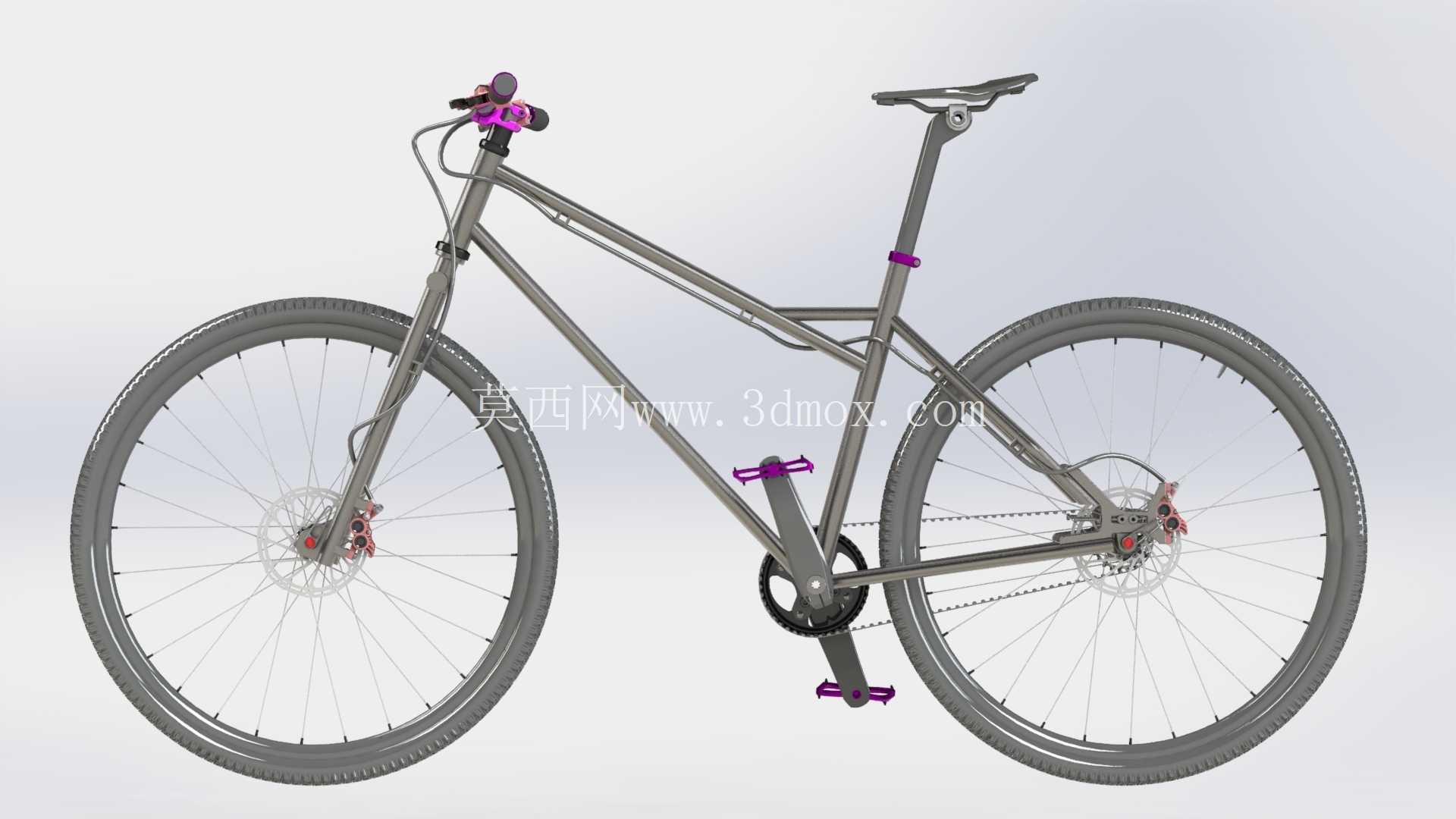

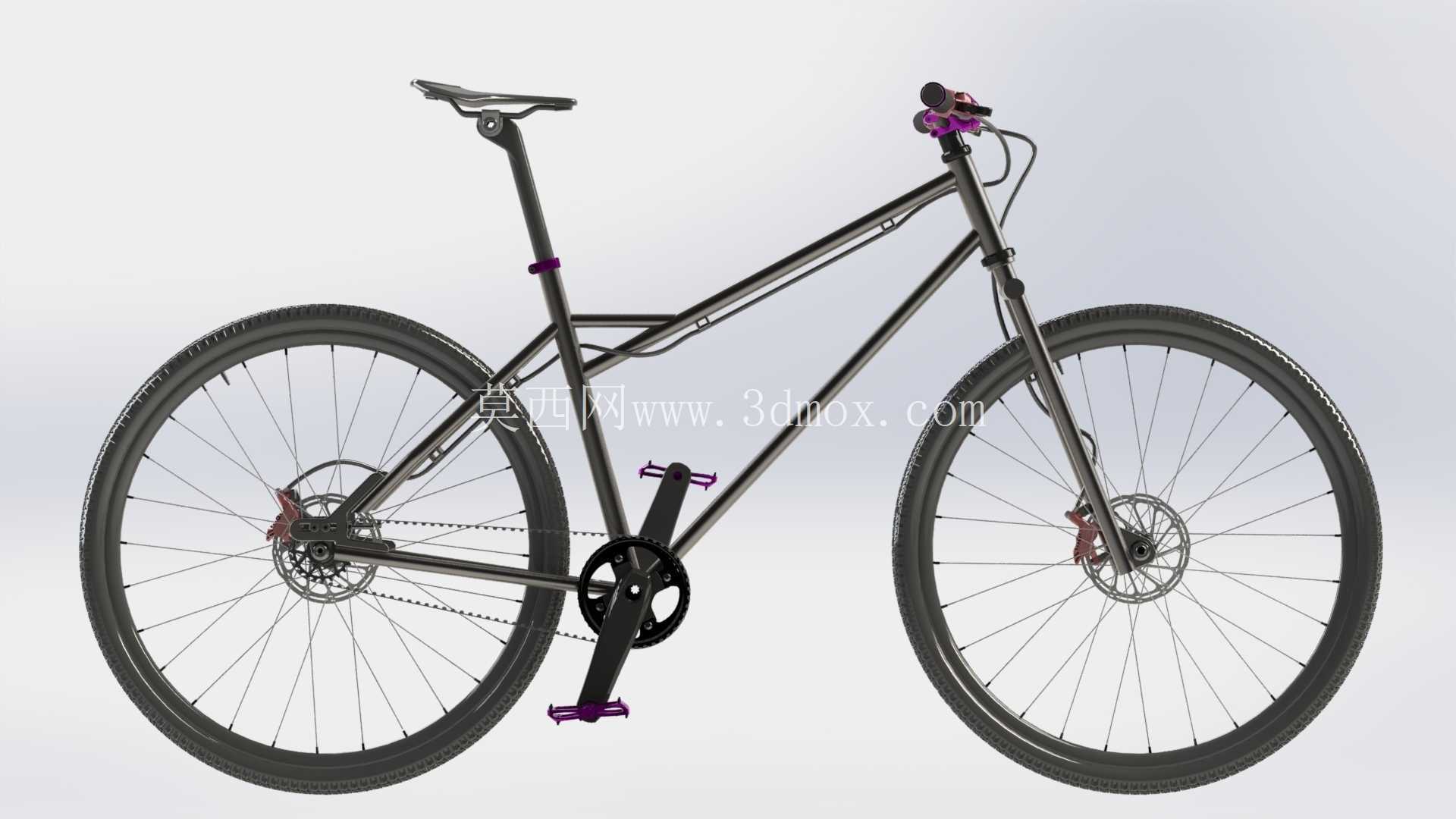

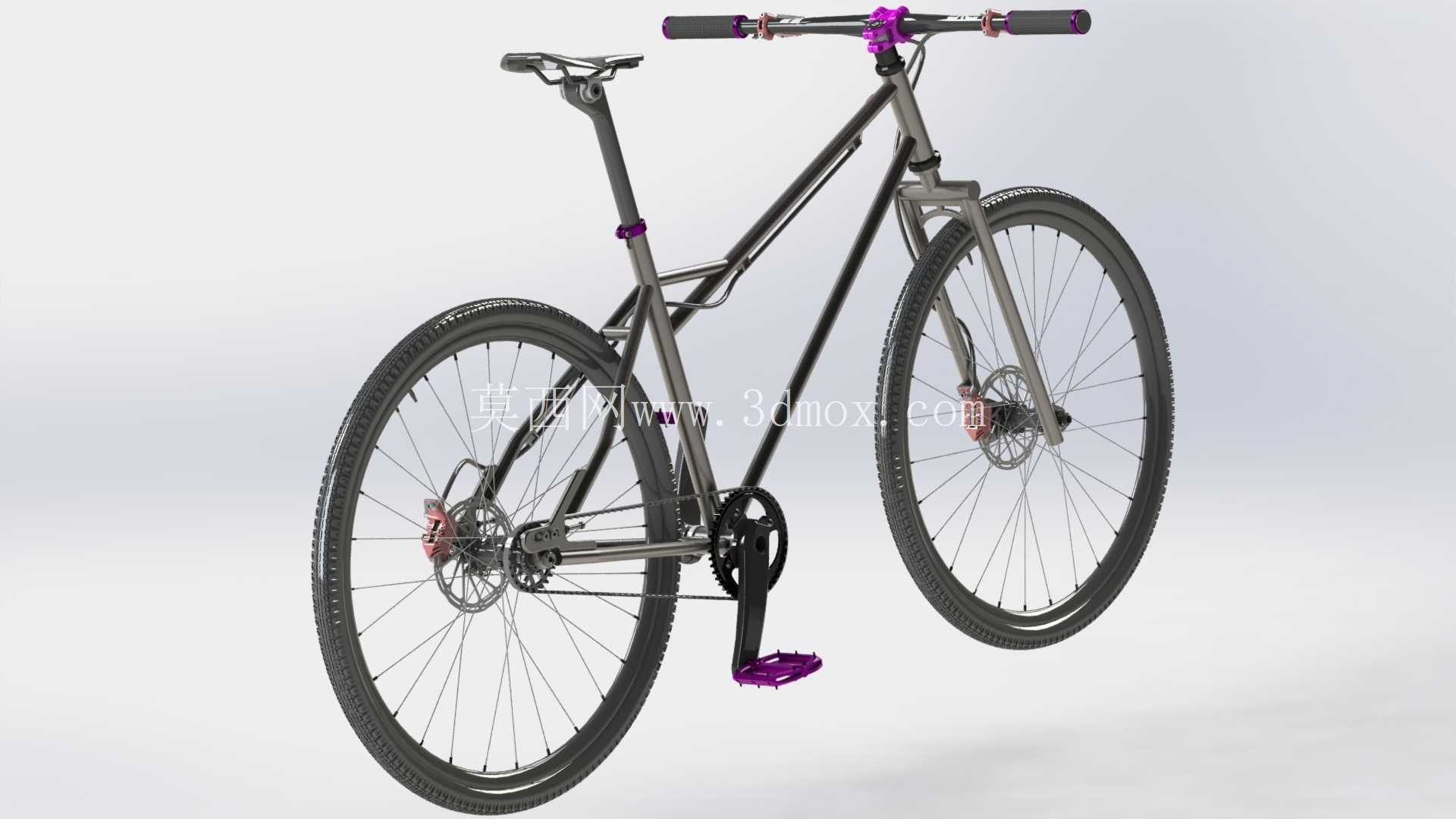

　　该套自行车三维结构围绕29英寸、28英寸及700C三类常见轮径边界展开，定位介于碎石路骑行、城市通勤与轻度山地越野之间。建模时没有单纯按整车外观堆叠零件，而是以山地自行车车架几何为基础，把骑行姿态、轮组包络、制动力传递、皮带张紧路径和前叉刚性约束放在同一装配关系中校核，使模型既能展示整车形态，也能反映结构设计阶段需要面对的实际空间问题。

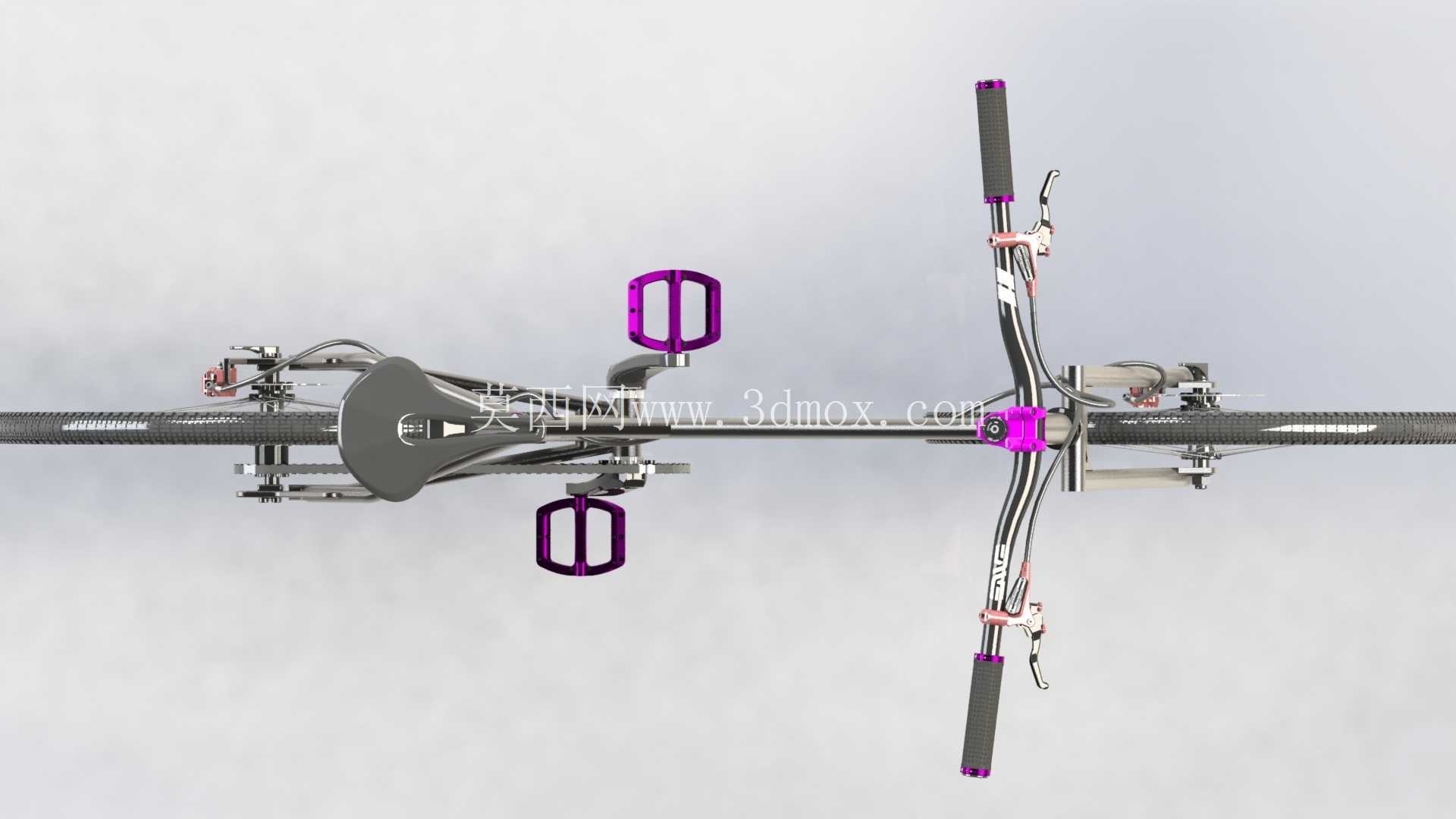

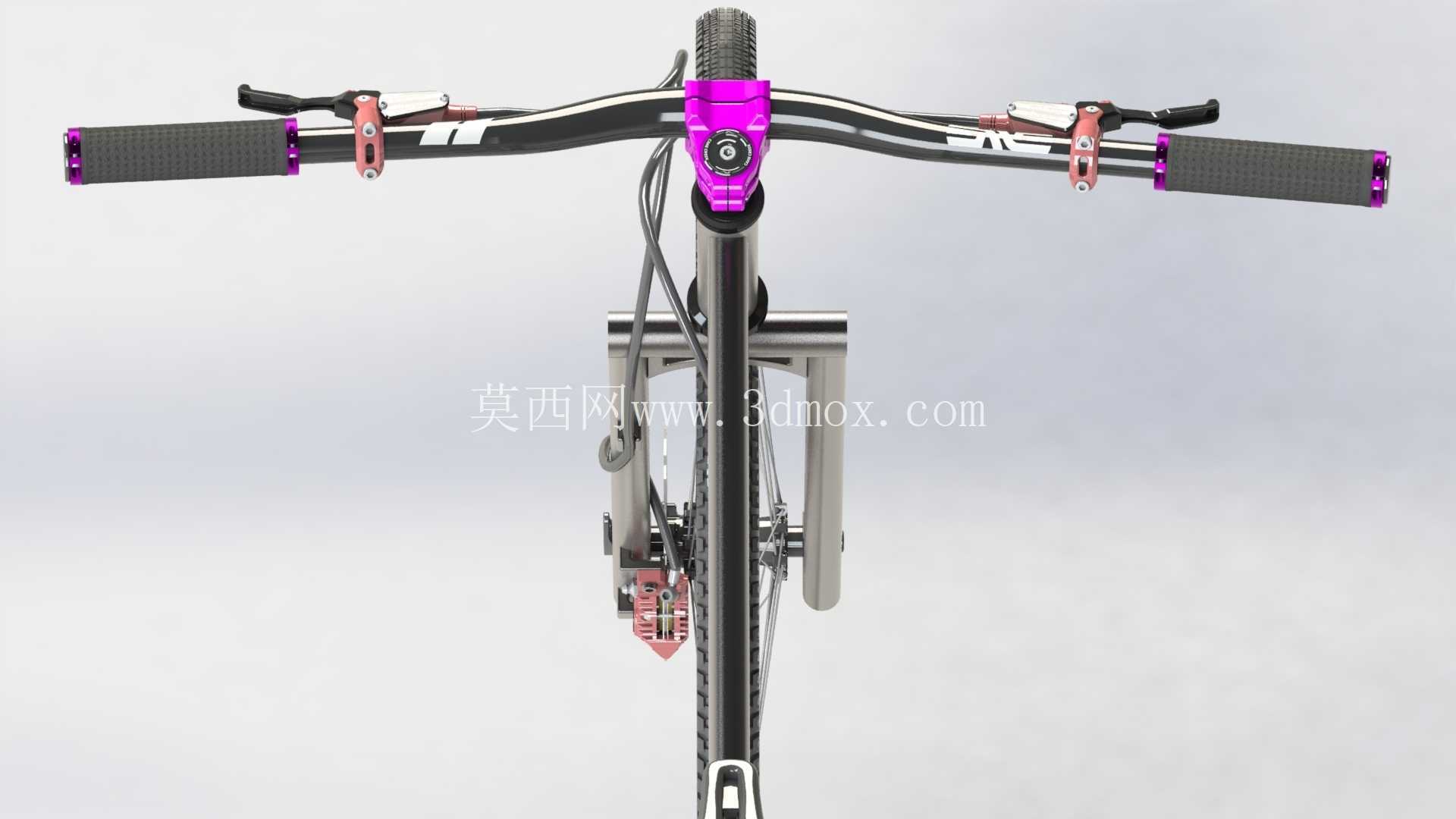

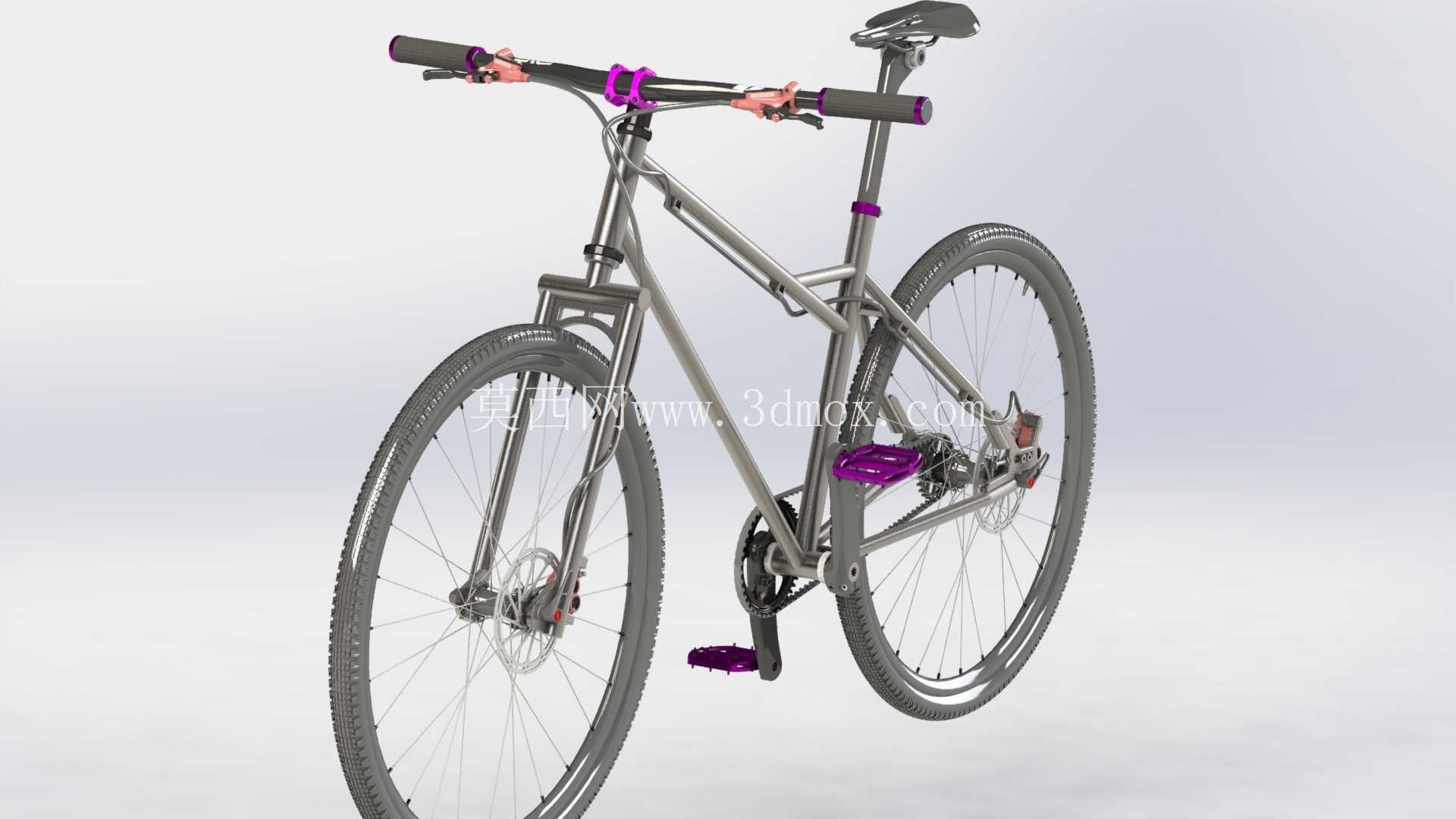

　　从使用场景看，碎石路面要求车架具备较好的通过性和轮组容错空间，城市道路则强调维护便利、制动稳定和踩踏效率。模型采用刚性前叉，减少避震结构带来的重量与维护复杂度，适合铺装路、硬化绿道、城郊碎石路等场景。整车前部保留山地车较舒展的操控几何，车把、把立、握把与刹车手柄形成相对直立的骑行姿态，在城市低速穿行和非铺装路面微调方向时更容易控制；后部则结合通勤车的稳定取向，使座管、后上叉、后下叉与中轴区域形成较紧凑的传力路径。

　　轮径兼容是该结构的重要设计线索。29英寸轮组在越障时滚动惯性大，通过碎石、接缝和浅坑时更平稳；700C轮组与城市公路胎配合时滚阻较低，适合较长距离通勤；28英寸规格则在传统城市车与旅行车中常见，轮胎宽度和挡泥板安装空间较容易平衡。建模过程中需要重点控制后叉开档、前叉钩爪位置、碟刹盘片半径、轮胎外轮廓与车架管之间的最小间隙。若轮组外径变化，而碟刹卡钳安装位、叉脚中心和车架五通高度未同步校核，就容易出现轮胎干涉、制动盘偏置或脚撑落地角度异常等问题。

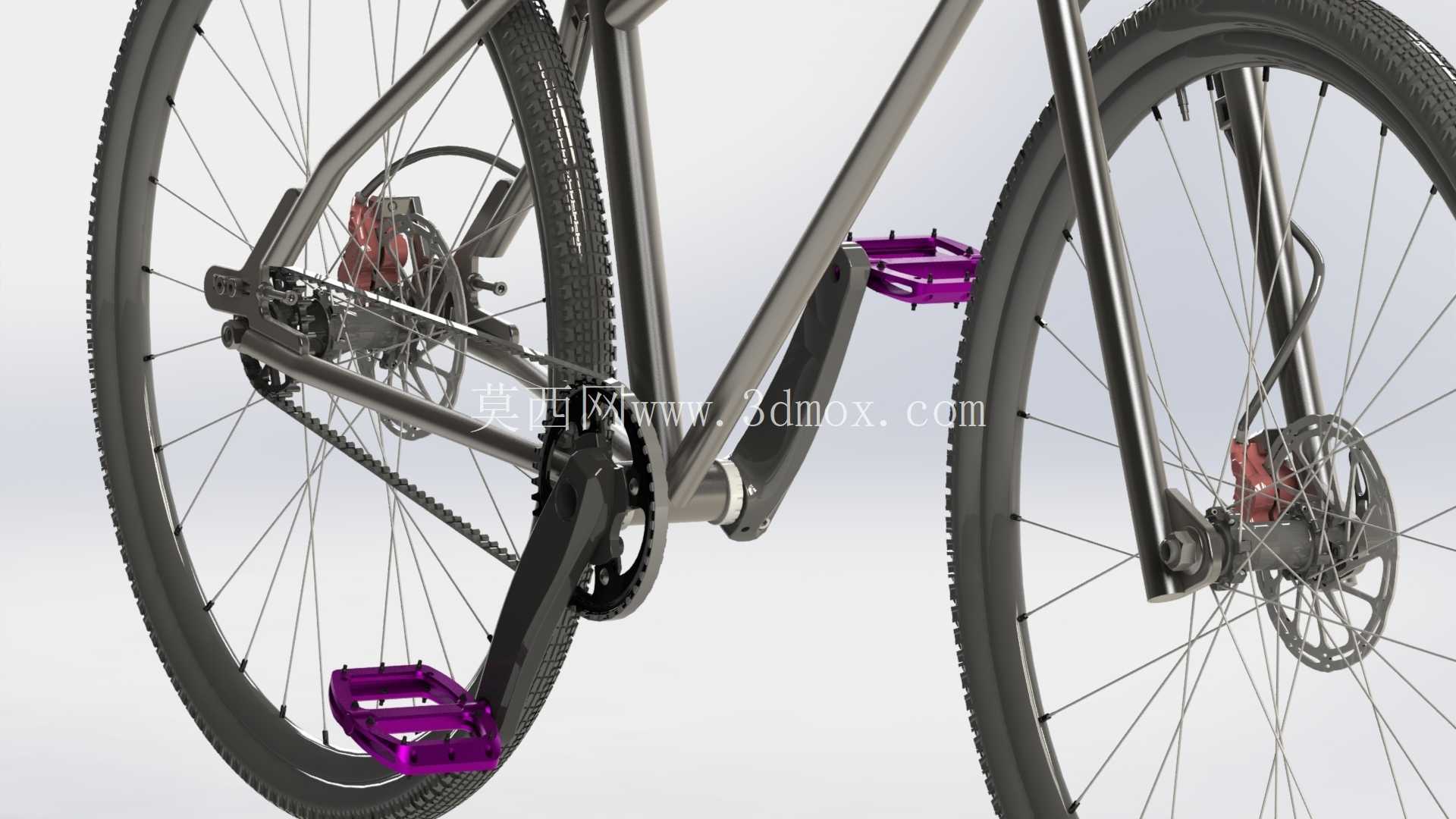

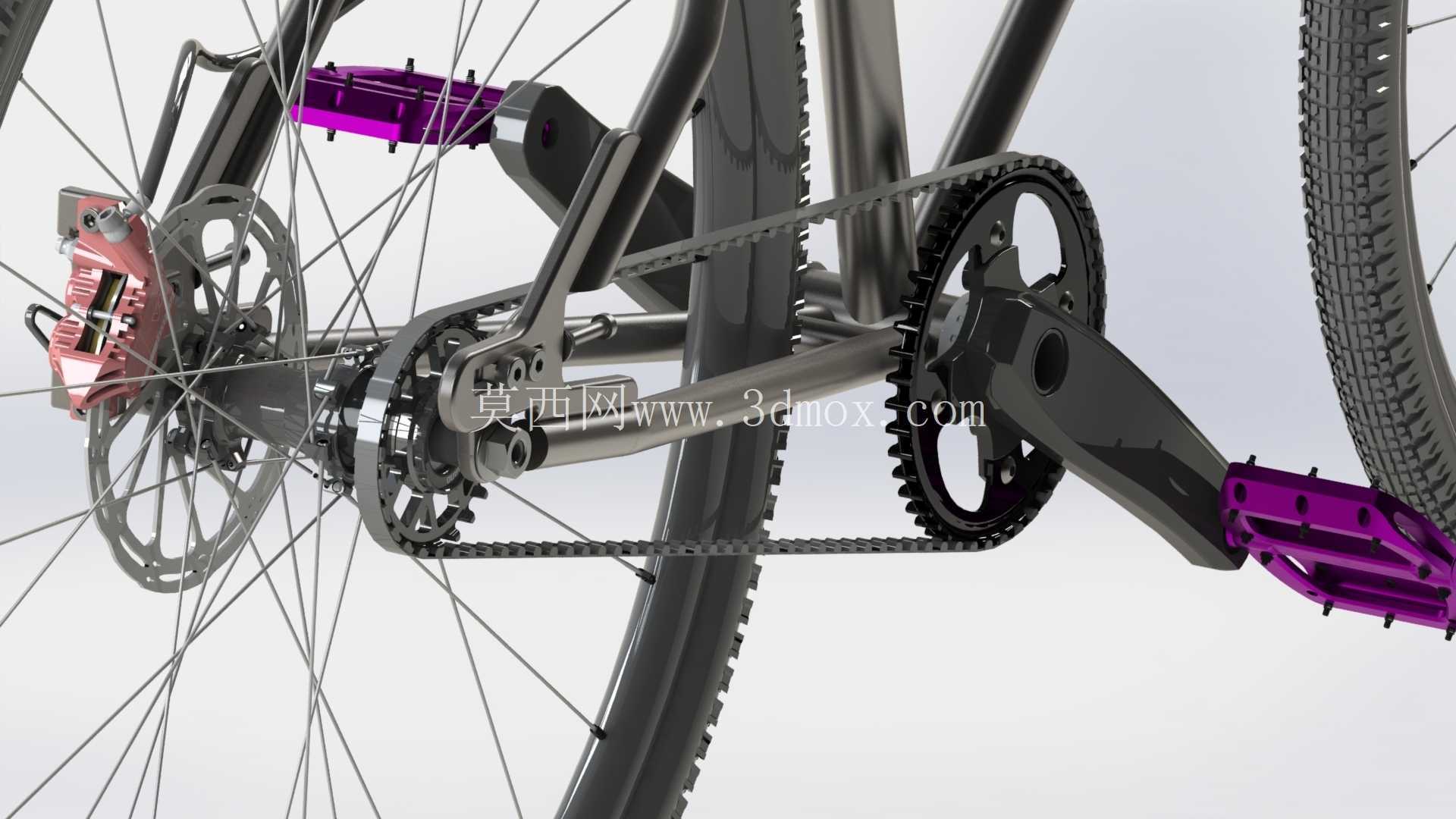

　　传动部分采用单速皮带传动思路。与链条相比，皮带不需要润滑油，在城市通勤中对裤脚、车架表面和行李架更友好，运行噪声也较低。但其张紧方式与链条不同，皮带无法像链条那样通过魔术扣随意断开，因此车架后段通常需要设置可调叉脚、开口结构或张紧调节余量。模型中后下叉、钩爪、后轴和曲柄区域应围绕皮带中心线进行布置，确保皮带在牙盘与后带轮之间保持平直，避免偏磨。曲柄、踏板和中轴的位置决定了踩踏力输入点，建模时需兼顾离地间隙：过低会在倾斜过弯时碰地，过高则会使脚踏最低点与骑手脚踝动作不协调。

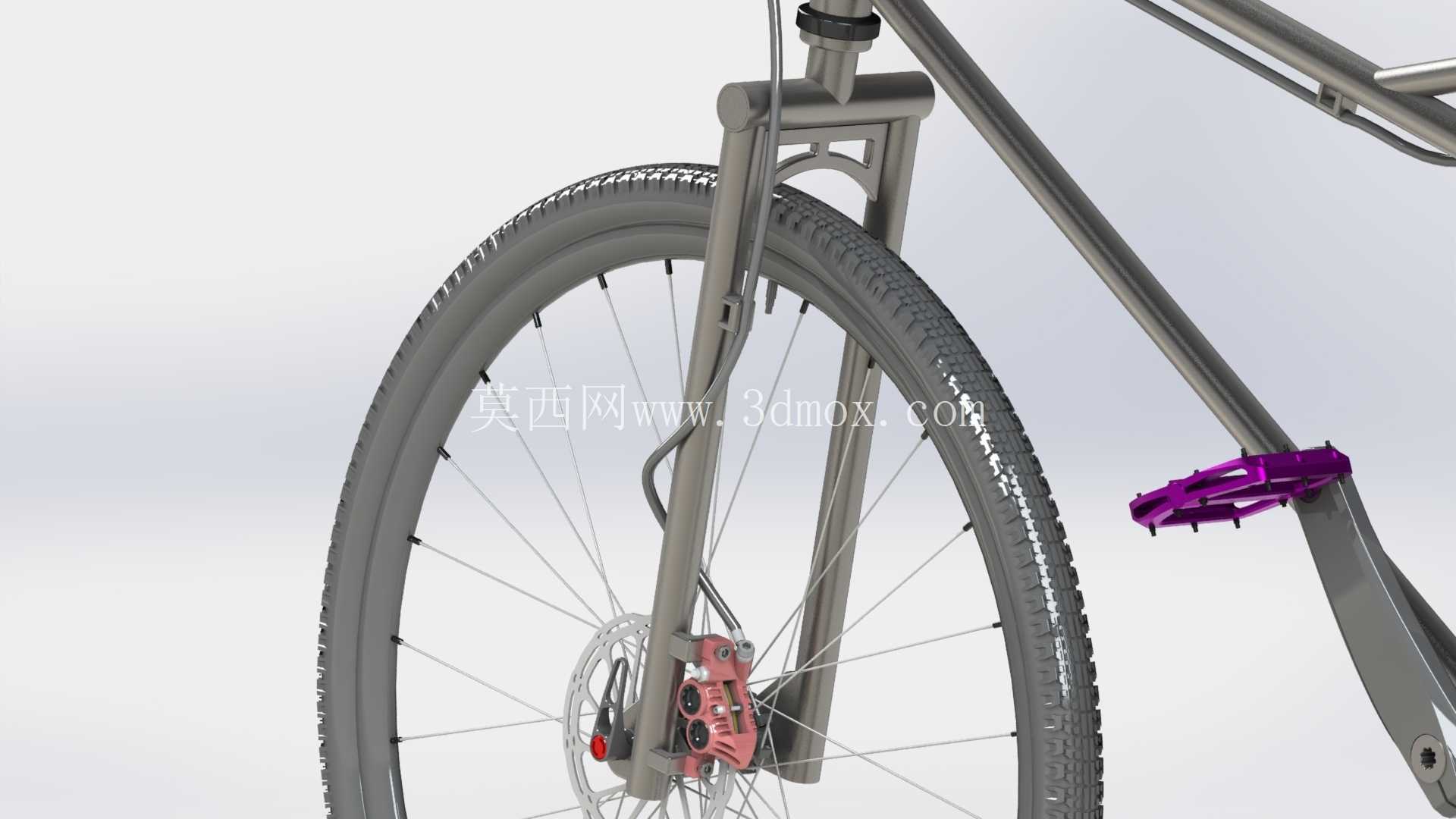

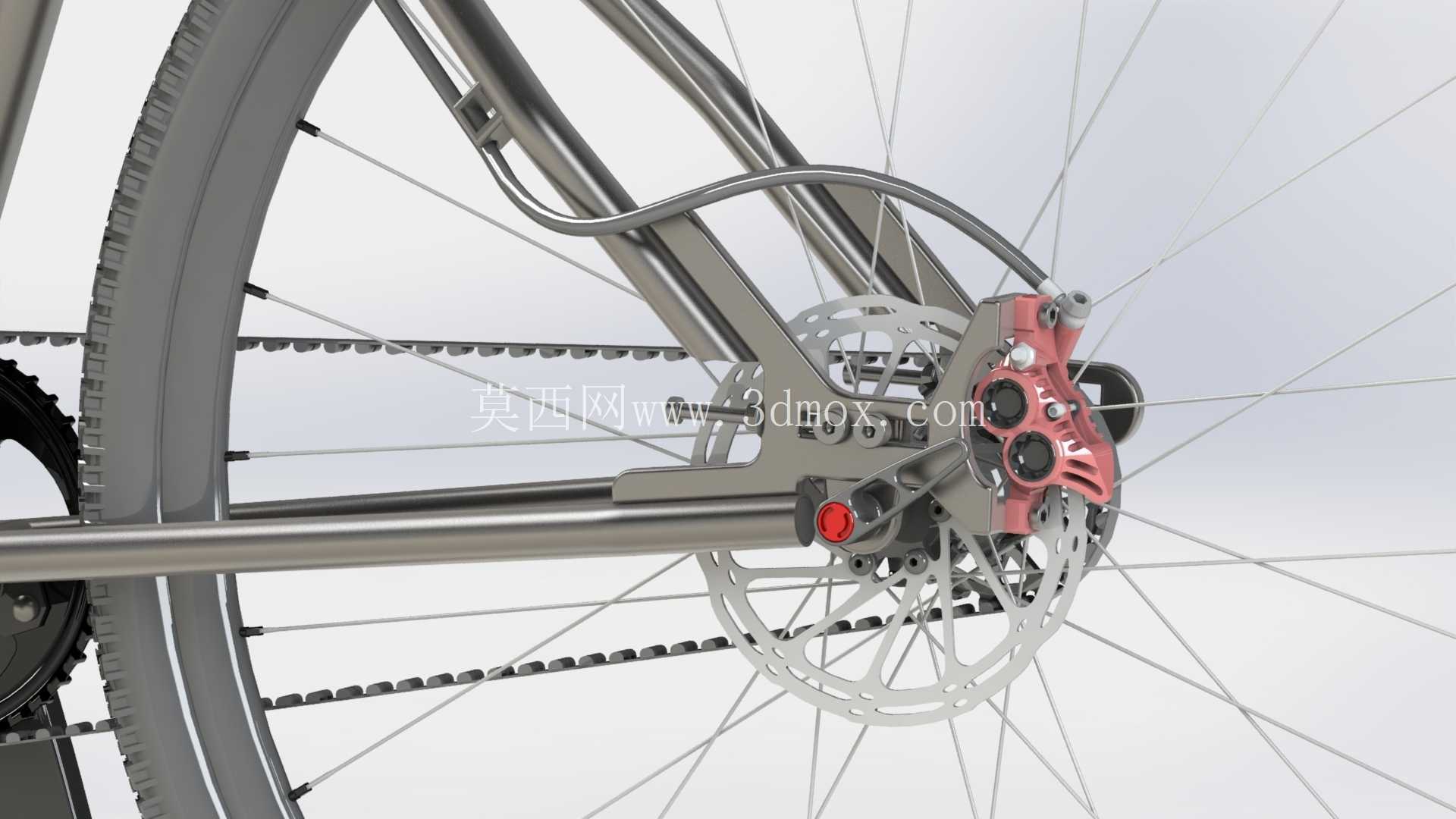

　　制动系统采用液压碟刹结构。液压制动手柄通过油管将力传递至卡钳，卡钳推动来令片夹紧碟盘，适合潮湿、泥沙和城市频繁启停环境。三维布置时，油管从车把到前叉、后上叉或后下叉的走线需要避免急转弯，也要避开轮胎甩泥区域和折叠、拆装时的拉扯点。前碟刹卡钳与前叉腿、辐条、轮毂法兰之间的间隙必须明确；后碟刹则要关注卡钳支架、后轴锁紧面和车架后钩爪的同轴关系。制动盘直径越大，制动力矩越充足，但卡钳外缘、轮胎和叉脚之间的空间也更紧张。

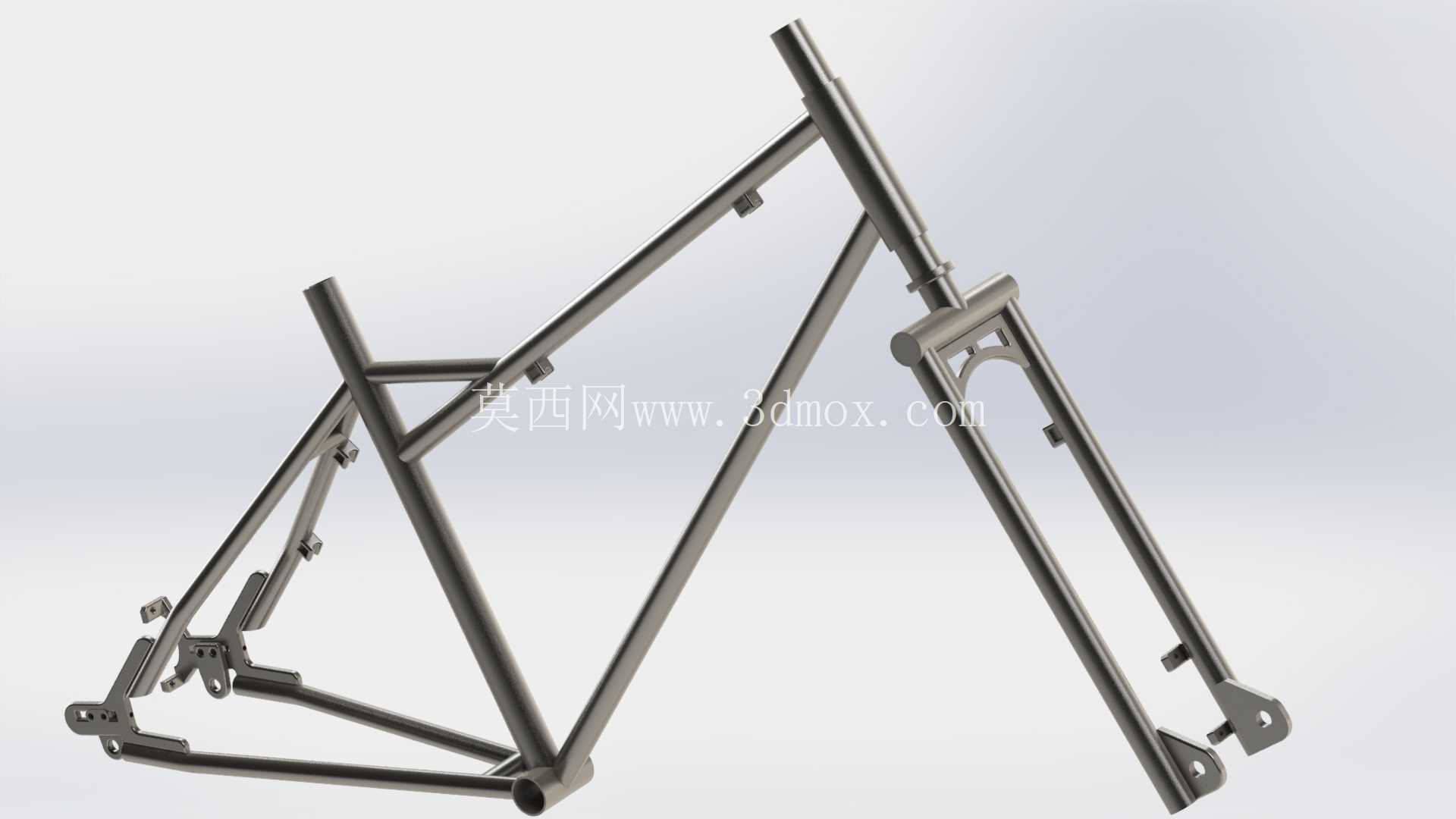

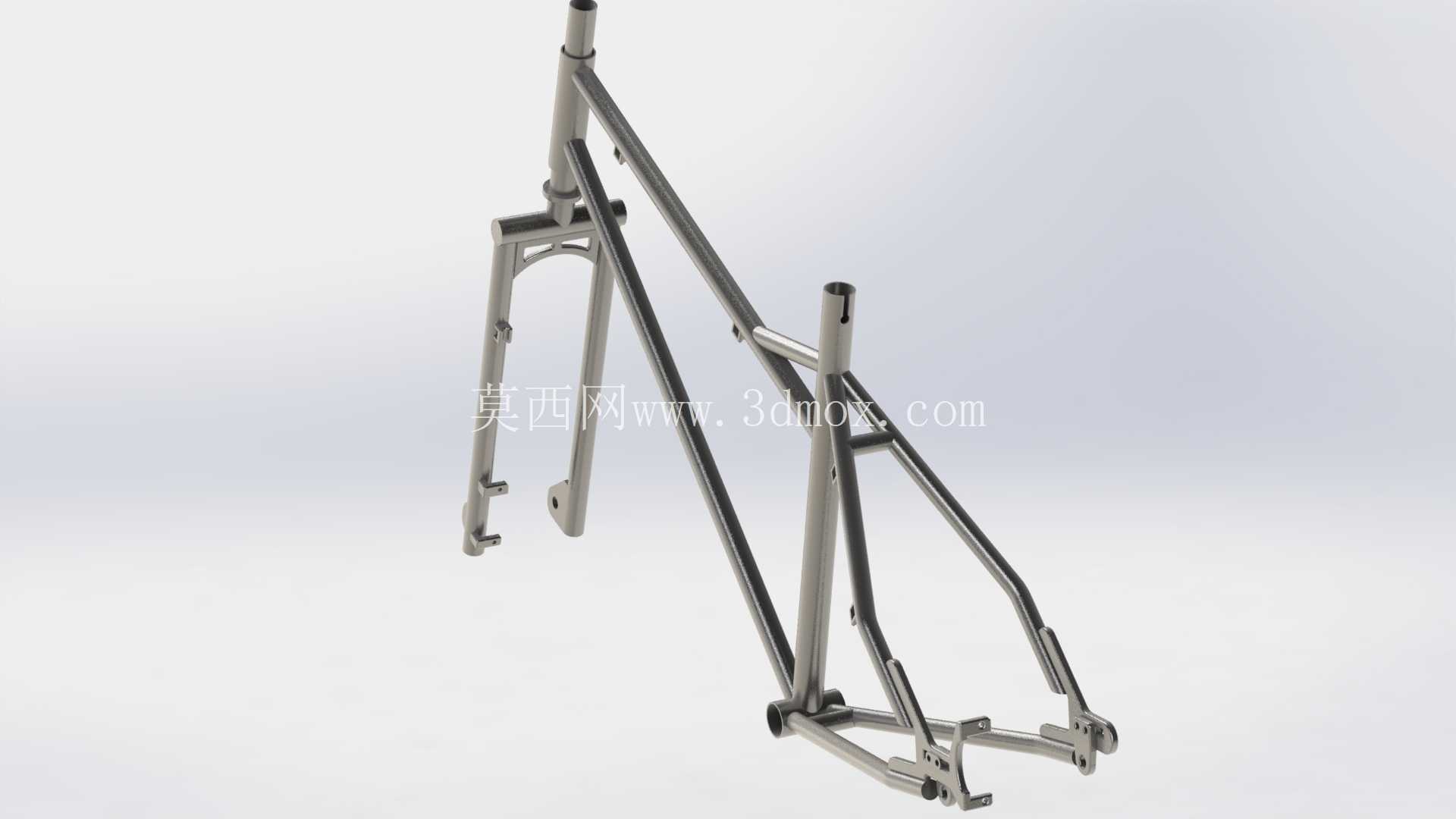

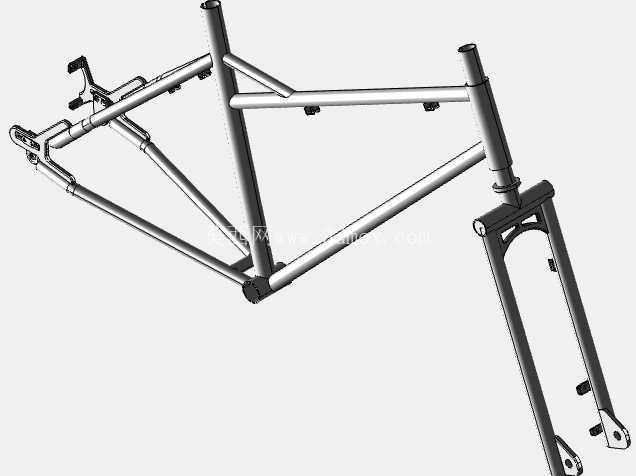

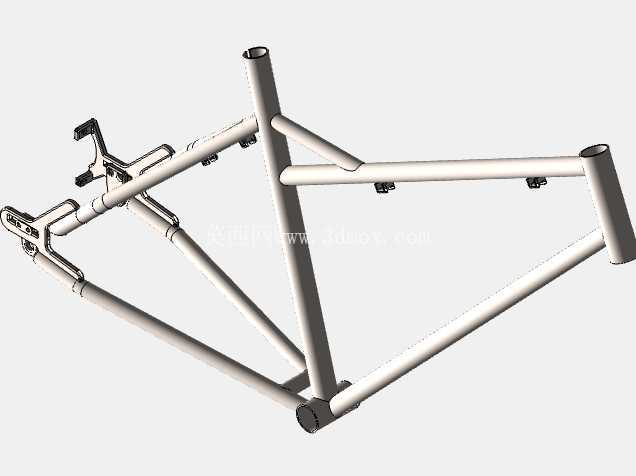

　　车架主体由上管、下管、座管、后上叉、后下叉、头管和五通等区域组成。山地几何强调头管角度、五通落差、后叉长度和轴距之间的平衡：头管较稳时高速下坡更有信心，转向反应则相对缓和；后叉较短时爬坡和加速更直接，但脚部与前轮、行李件之间的间隙会缩小。模型中车把、把立、座垫和座管构成可调节的人机接口，适合不同身高骑手在站立摇车、坐姿巡航和城市停车等动作间切换。座垫位置并非孤立外观件，它与五通水平距离、座管后飘量和车把落差共同决定骑姿。

　　安装边界方面，整车需要校核车把旋转时与车架上管、油管和水壶架区域的关系；前轮转向极限位置不能让轮胎碰到下管或脚踏；后轮胎在最大宽度状态下应与后叉、挡泥板和货架支脚保留间隙。若面向城市使用，还可在前后叉预留货架、挡泥板、脚撑和灯架安装孔位；若面向碎石骑行，则应优先保证宽胎、碟刹和刚性叉的空间。该模型把车架、轮组、传动、制动、操控和座垫系统整合在同一数字样机中，可用于自行车结构方案展示、骑行装备开发、零部件干涉检查以及非标定制车设计参考。
