iPhone15Pro旗舰智能手机整机外观结构

　　这套三维数模完整还原了iPhone 15 Pro整机的外观形态与内部可装配边界，建模时优先从消费电子整机结构工程师的视角出发，把后盖玻璃、钛金属中框、摄像头凸台、侧边按键、底部开孔这些外露特征逐一落位，曲面过渡全部按照量产机的实际R角与拔模斜度处理，没有为了渲染好看随意改动壁厚和拼接缝位置。

　　从实际应用场景来看，这类手机整机数模在消费电子周边配件开发里使用频率最高。做手机壳、钢化膜、磁吸支架、无线充电器、车载夹持夹具的工程师，拿到数模后第一步要核对的就是整机外轮廓的长宽厚、摄像头模组的凸起高度与开孔位置、侧边按键的凸出量，以及底部扬声器、Type-C接口、麦克风小孔的相对坐标。配件和主机之间的配合间隙通常控制在0.1~0.3mm，摄像头保护圈要避开镜头外圈的倒角，磁吸配件还要对齐机身内部无线充电线圈的中心，这些边界条件都能在数模里直接测量，省去反复抄数和打样修正的成本。

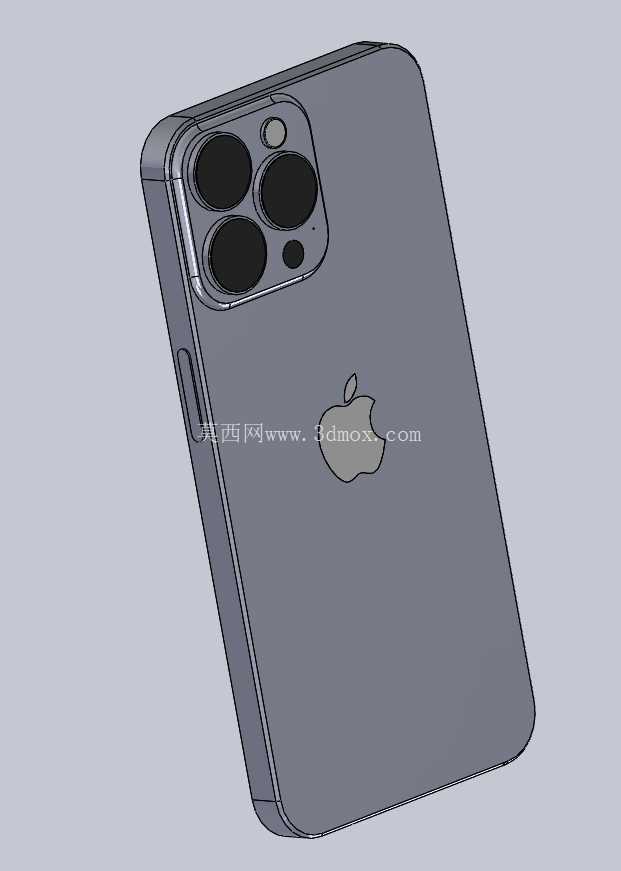

　　结构设计思路上，整机采用前后玻璃加金属中框的三明治堆叠方式，中框侧面做了哑光钛金属的直边倒角，握持时棱线不会硌手，同时保证内部主板、电池、摄像头模组的安装空间。后盖左上角的三摄模组是整台机器外形最突出的部分，数模里把三个大直径镜头、闪光灯、LiDAR传感器、降噪麦克风的相对位置都按实机排布，镜头保护玻璃略高于金属装饰圈，装饰圈又高出后盖玻璃，三级台阶的高度差直接决定了手机平放桌面时的支撑状态，也是保护壳开孔深度设计的关键依据。

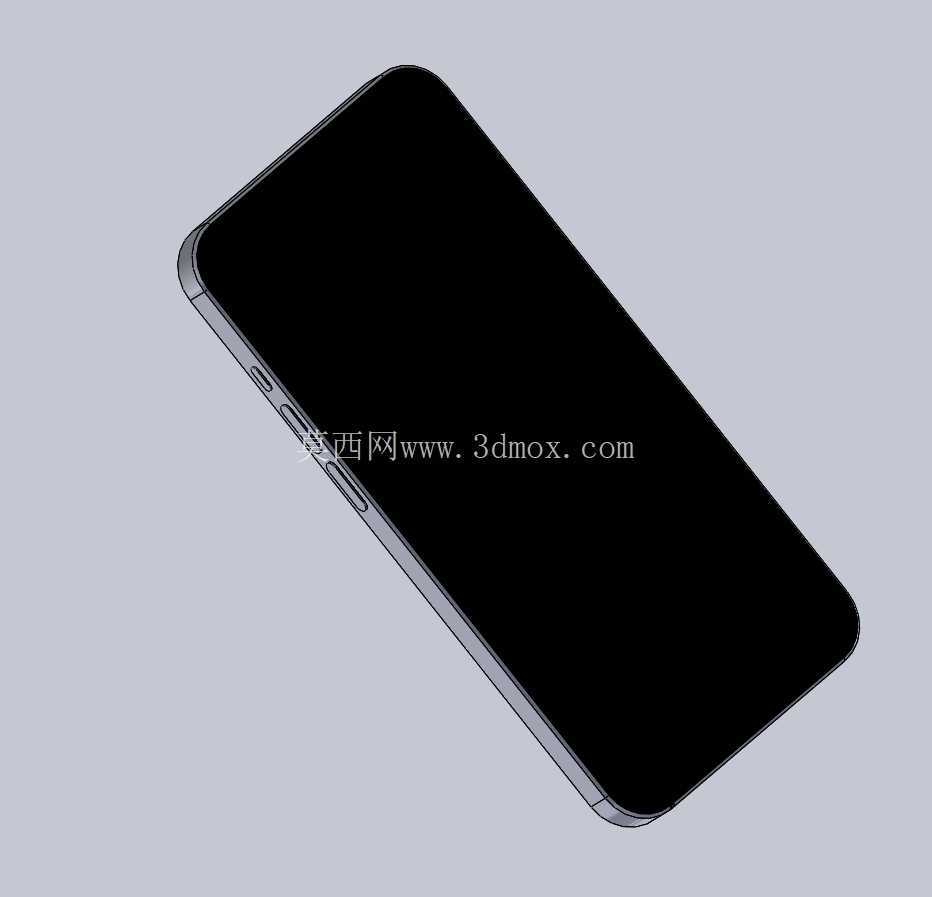

　　机身侧边的特征同样做了细化：左侧的音量加减键、静音拨片（Action Button），右侧的电源键，按键与中框之间预留了均匀的装配缝隙；底部对称布置扬声器开孔与充电接口，接口内腔深度按照Type-C公头插入尺寸留出空间，避免第三方插头干涉。苹果Logo位于后盖几何中心偏下位置，做了轻微的凹陷蚀刻效果，曲面与后盖玻璃完全贴合，没有突兀的凸起。

　　在安装边界方面，整机外轮廓可以直接导入配件模具的分型面设计中：硬壳类产品沿中框外侧偏置0.15mm左右生成内腔，软胶壳偏置量适当放大到0.25~0.3mm以保证抱紧力；镜头框位置需要单独做加高围边，围边顶面要高出镜头保护玻璃0.3~0.5mm，保证手机背面朝下放置时镜头不接触平面。做防水袋、臂带这类柔性配件时，还要参考整机最大对角尺寸，确认袋体封口后的内部容纳空间，侧边按键区域对应做凸点按压结构，凸点高度要匹配按键行程，避免压不实或者误触。

　　对于展示类应用，比如电商产品动画、展厅数字孪生、AR试戴手机壳，这套数模的曲面连续性足够支撑高分辨率渲染，后盖的亚光质感、中框的金属拉丝、镜头玻璃的高反射材质都可以单独赋材质；做结构教学时，也可以基于此外壳数模继续拆分内部PCB、电池、排线、摄像头支架，演示消费电子高密度堆叠的布局逻辑，讲解轻薄化设计中如何在有限厚度内兼顾电池容量、散热路径与天线净空区。

　　数模在建模时把所有圆角、拔模、止口、配合台阶都保留为可编辑特征，设计师可以直接测量任意截面的壁厚与间隙，也能在此基础上改型做不同配色、不同材质工艺的方案对比，不需要从零开始重建整机曲面，大幅缩短配件开发前期的外观核对周期。
