Arduino Nano ESP32开发板三维结构设计

　　在嵌入式硬件开发、小型智能设备原型搭建的场景中，开发板的三维结构模型是结构适配、外壳设计、整机装配环节不可或缺的参考依据，这款Arduino Nano ESP32开发板的三维结构，完全还原了实物的装配关系与外形特征，能够直接用于各类集成项目的结构干涉检查、安装位匹配工作。从实际用途来看，这款开发板本身集成了WiFi与蓝牙通信能力，常被用于小型物联网终端、桌面智能外设、教育类机器人控制单元、便携式传感数据采集节点的核心控制载体，在做整机结构设计时，如果没有精准的三维模型，很容易出现排针与外壳干涉、安装孔位错位、接口预留空间不足的问题，直接拖慢项目打样迭代的节奏。

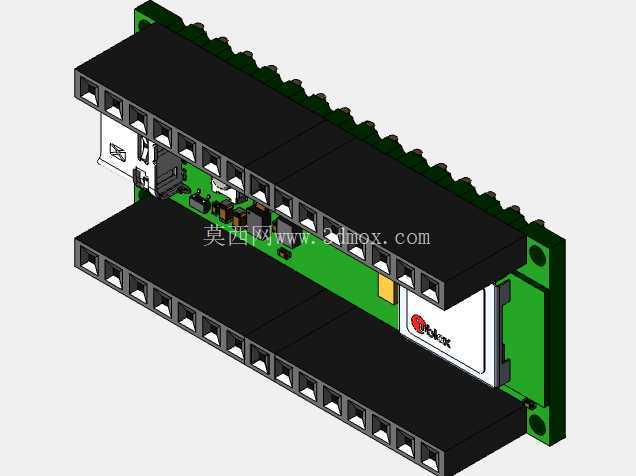

　　从功能特性对应的结构设计来看，模型完整还原了板载的两排排针布局，排针的引脚间距、伸出高度、塑料基座的尺寸都和实物保持一致，板上的USB接口位置、复位按键的凸起高度、板载天线区域的净空范围都做了精准还原，甚至PCB板的厚度、两侧安装固定孔的孔径与孔位距离都严格匹配实物参数，能够满足结构设计中公差配合的校验需求。设计思路上，这款模型是基于官方发布的PCB工程文件逆向构建的三维结构，没有做多余的简化处理，板上的贴片元件、接插件的高度都按照实际物料的封装尺寸做了还原，既不会因为过度简化导致结构校验失效，也不会因为过于细碎的元件细节导致装配体运行卡顿，兼顾了模型精度和使用流畅度。

　　在外形尺寸与安装边界方面，这款开发板的整体长宽尺寸完全沿用Nano系列的经典规格，能够兼容市面上绝大多数现成的Nano系列开发板外壳、扩展板的安装位，排针两侧的伸出长度、板边到排针的距离都做了精准控制，在做堆叠扩展设计时，可以直接调用这个模型做堆叠间隙检查，避免扩展板元件和主控板上的高位元件出现碰撞；固定孔的位置在板体两端的安装耳位置，孔径适配常用的M2螺丝，安装耳的厚度和PCB板厚一致，在设计安装柱高度时，可以直接参考模型的板厚参数预留压紧间隙，不会出现螺丝拧到底压坏板件的问题。

　　在实际的工程应用中，很多开发者做小型智能设备时，会把这款开发板直接集成到设备内部，比如做桌面环境监测节点时，需要把开发板和传感器模块、电池模块一起装到3D打印的外壳里，这时候调用这个三维模型，就可以直接在装配环境里排布各个元件的位置，提前预留出USB接口的插拔空间、天线区域的无金属遮挡空间，避免打样后出现接口插不上、信号被屏蔽的问题；在做教学类机器人的控制核心安装时，也可以用这个模型匹配安装支架的卡槽尺寸，确保开发板能够顺利卡入支架，不会因为尺寸偏差出现装不进去或者晃动的问题。另外模型还原了板上各个接口的朝向，在做内部走线规划时，可以直接根据模型上的接口位置确定线材的走向和预留长度，减少后期装配时线材拉扯、挤压板件的风险。对于结构设计从业者来说，这类精准的电子元件三维模型，能够省去自己测绘建模的时间，把更多精力放在整机结构的优化上，不用在基础元件的建模上耗费重复劳动；对于硬件选型的工程师来说，也可以通过这个模型直观判断这款开发板的尺寸是否符合自己项目的安装空间要求，不用等拿到实物再测量尺寸，缩短选型验证的周期。
