Ultra4岩石越野赛车钢管底盘结构

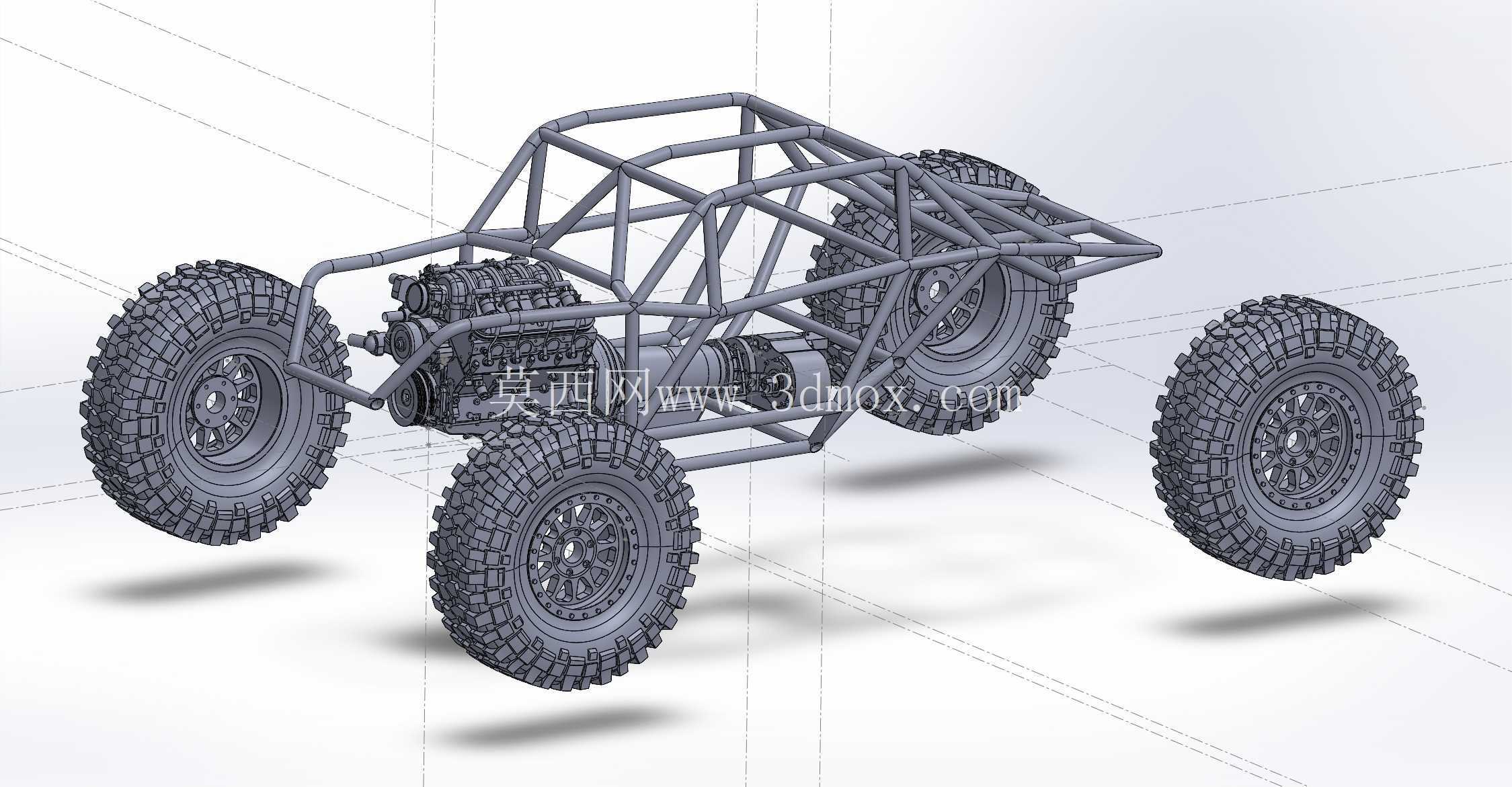

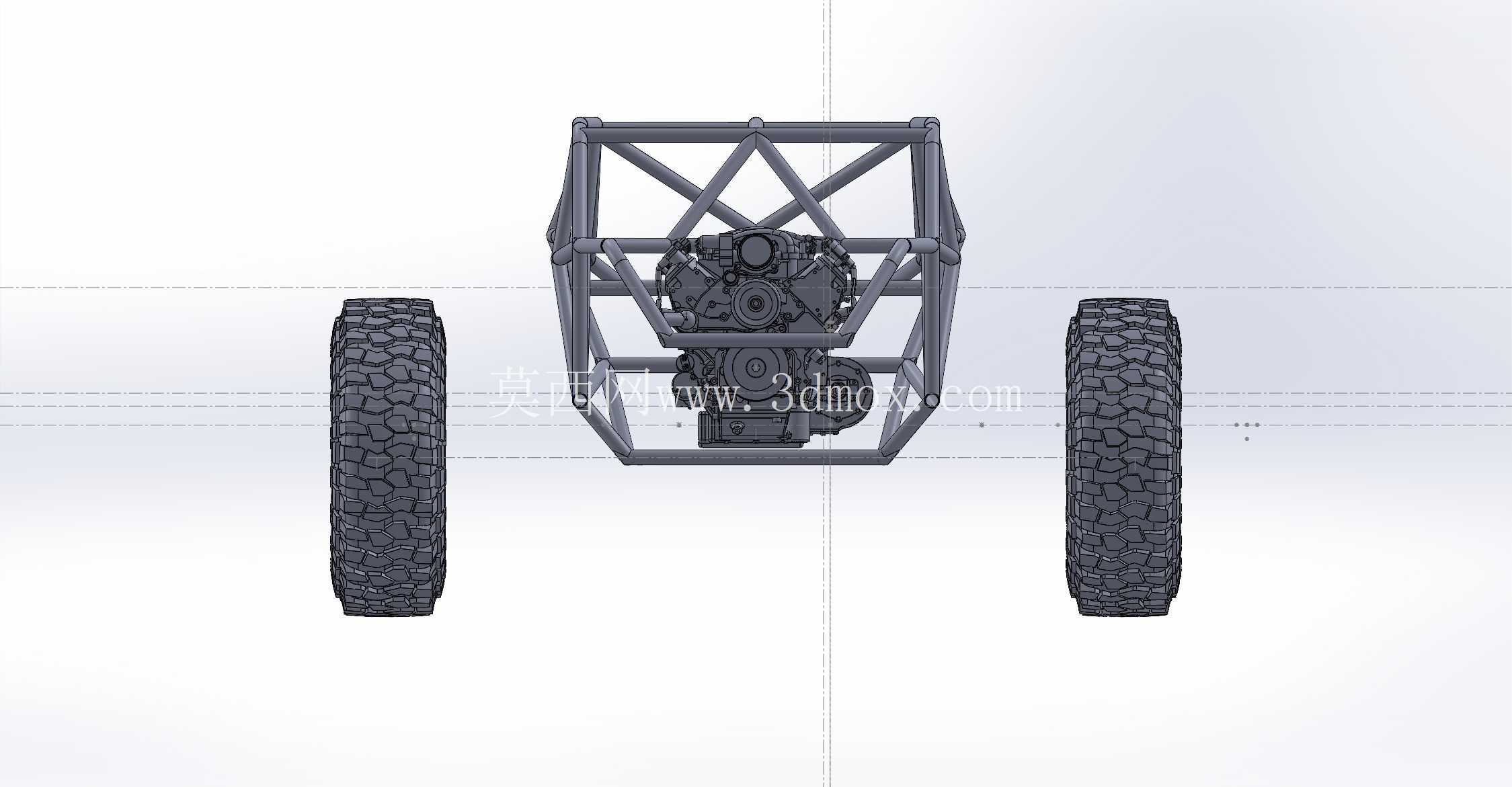

　　这套三维结构围绕Ultra4级别岩石赛车的承载底盘展开，建模重点不在外观覆盖件，而在把整车最核心的空间骨架、行走系统硬点、动力传动布置和悬架连接关系先固定下来。管架式车身采用大直径钢管焊接成型，前舱保留发动机与变速箱安装区域，中部形成乘员笼，后部向车尾延伸并收拢，整体轮廓兼顾长行程悬架跳动、接近角与离去角、碰撞翻滚保护以及野外维修可达性。对于岩石赛道而言，底盘并不是单纯追求低风阻的平台，而是要在巨石、陡坡、车辙和侧向托底工况下持续传递载荷，因此主管路走向、节点交汇和局部加强位置都需要在三维环境中反复校核。

　　从实际用途看，该类底盘主要服务于高强度越野攀爬与沙漠岩石混合赛段。车辆需要在低速大扭矩攀爬时承受车轮交替悬空、对角支撑、突然冲击和反向扭转，也需要在高速颠簸段保持方向稳定。模型中前后轴均按坚固整体桥思路布置，适合配合大行程螺旋弹簧、减振器、限位带和转向拉杆使用。四连杆结构能够在控制桥壳前后位移的同时约束桥体转动，使悬架在大幅压缩和拉伸时仍保持较明确的运动轨迹。前轴区域预留了转向机、半轴、制动管路和差速器周边空间，后轴区域则重点考虑传动轴角度、桥包离地间隙以及连杆安装座的受力方向。

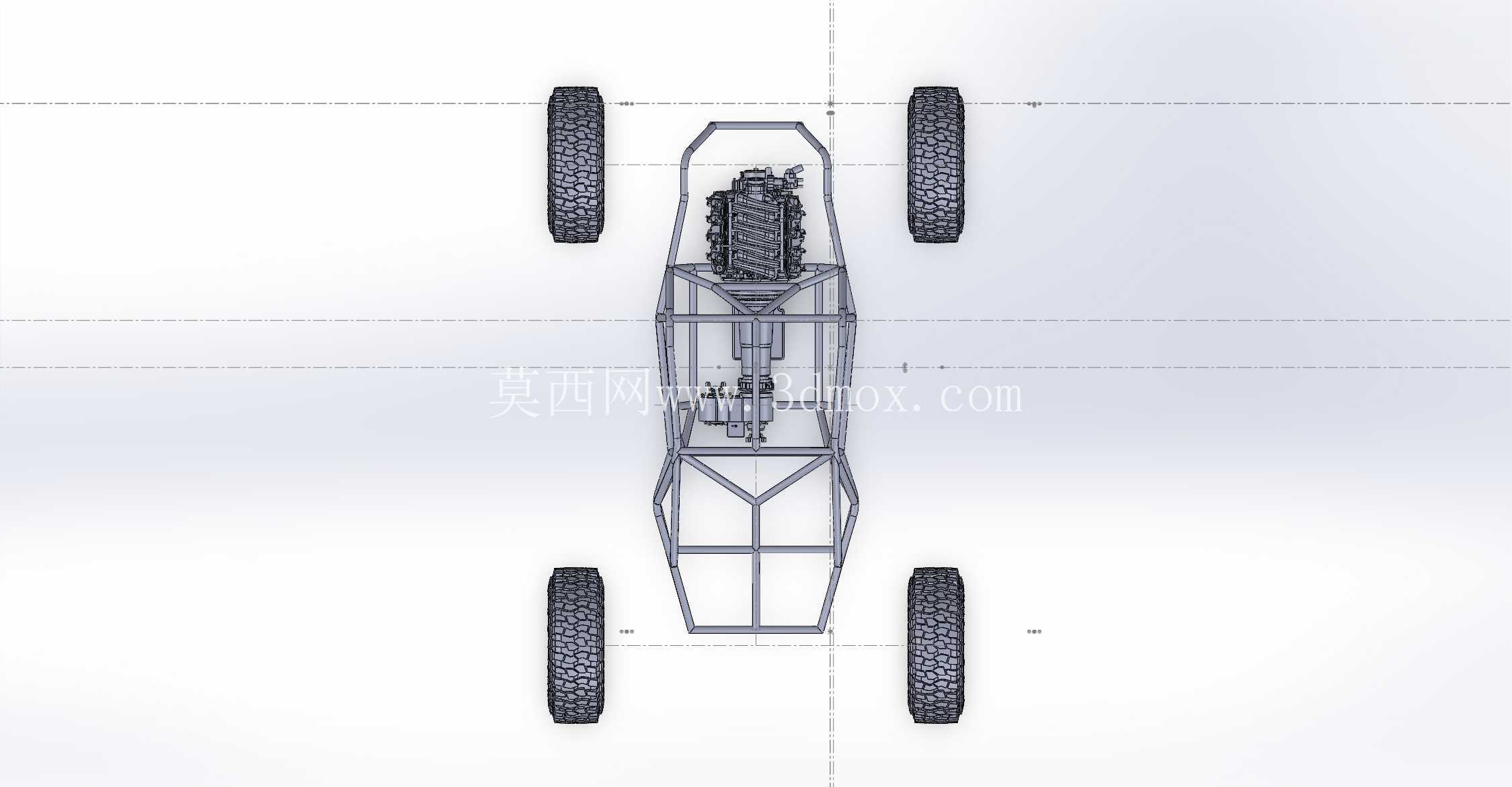

　　尺寸边界方面，方案以约114英寸轴距为基础展开，履带宽度约88英寸，整体底盘宽度控制在50英寸量级，腹部离地高度约19至21英寸，并带有约3度的倾斜驱动布置。这些参数并不是孤立数字：较长轴距有利于高速冲刺时的姿态稳定，但在岩石顶端会增加托底概率；较宽轮距能提升侧倾稳定性，却会限制狭窄岩壁间的通过能力；较高离地间隙改善越障能力，也会抬高重心。因此建模时需要把桥包最低点、油底壳、护板、横拉杆和排气管位置统一纳入同一截面检查，避免某个零部件在视觉上拥有高离地间隙，实际却在交叉轴工况下先接触岩石。

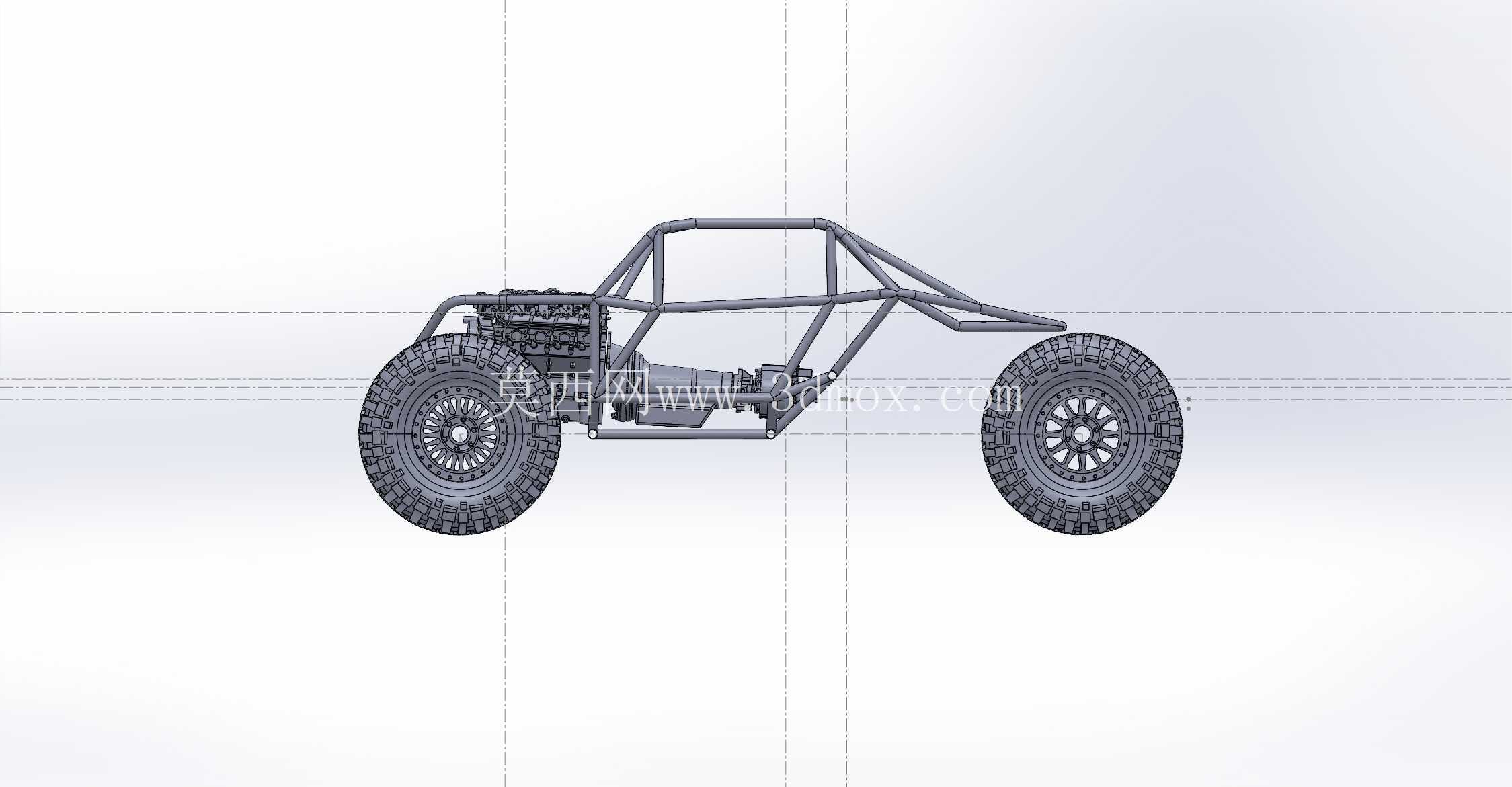

　　设计思路上，当前阶段更偏向底盘几何验证。先确定前后桥中心线、轮胎外包络、发动机输出轴线、驾驶舱脚踏位置和乘员坐姿，再反推钢管主管的弯曲角度与节点位置。管式底盘的优势在于可以沿载荷路径布置材料，前防撞区、悬架支座区、座舱环箍区和后承载区可采用不同管径与壁厚组合。模型中主管从车头前部向后延伸，经过前悬架安装区域后抬升形成座舱上沿，再向后下方连接尾部支撑，这种连续传力路径有利于把车轮冲击分散到整个车架，而不是集中在单一支座焊缝上。

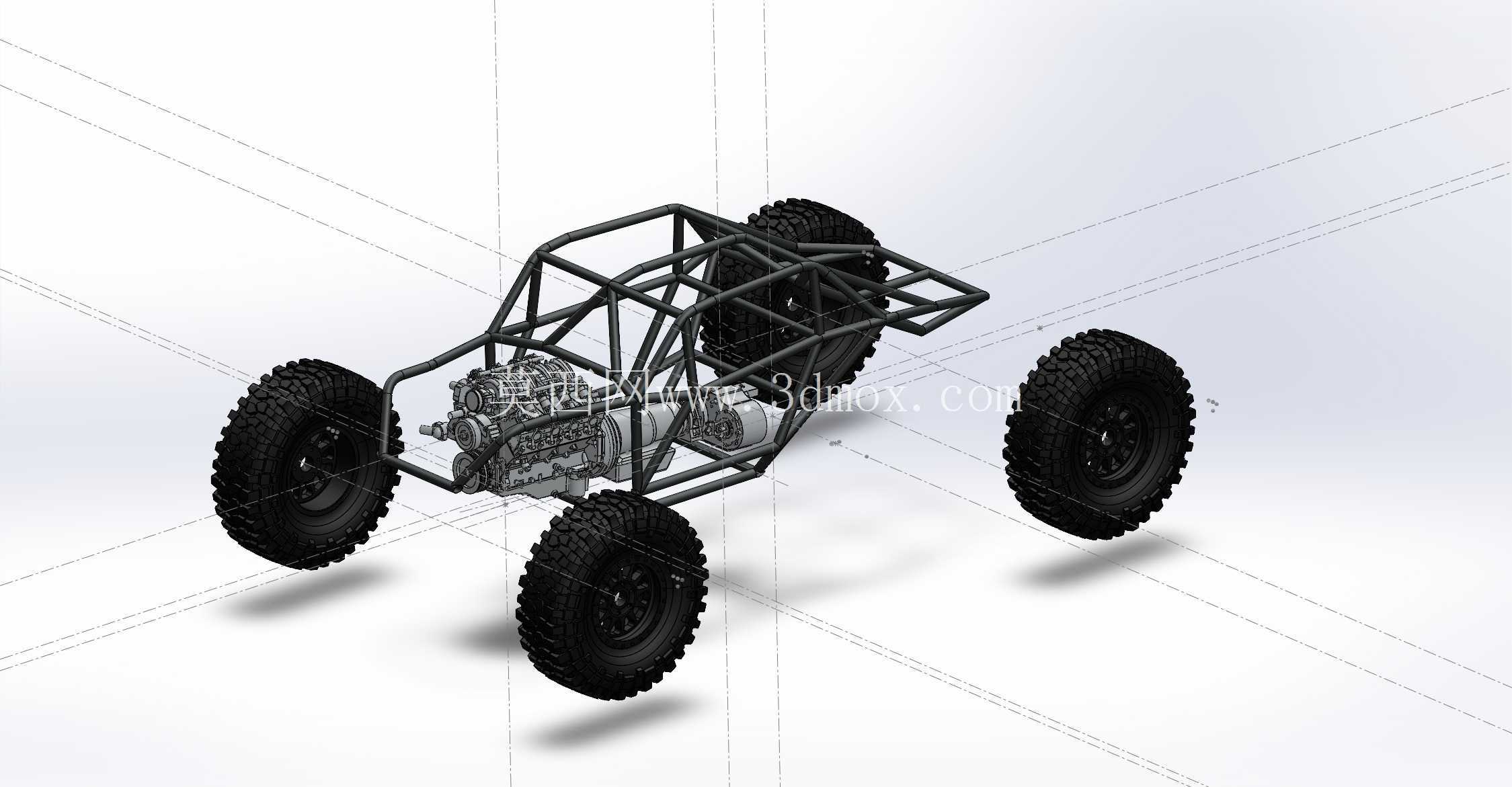

　　传动系统参考了成熟越野桥组的布置逻辑，前后桥可围绕大载荷整体桥外壳进行选型或自制适配。桥壳、差速器、半轴和轮边连接需要与悬架连杆、减振器支架、制动卡钳和轮辋偏距共同检查。尤其在岩石赛车中，轮胎直径大、胎齿深，转向极限位置和悬架全跳行程下的轮胎包络必须提前锁定，否则钢管车架、制动软管和翼子板支架都可能在运动干涉中受损。模型把大颗粒越野轮胎、轮辋、桥壳和车架放在同一装配体中，正是为了检查满打方向、桥壳上跳、下拉复位等极端姿态下的间隙。

　　底盘尚未完全进入细化制造阶段，前后油路、制动管路、线束固定、车身覆盖件和部分支架仍有继续展开的空间。工程上这类项目通常先以硬点模型确认运动学，再进入焊接夹具、管件下料、节点补强和支座详图设计。比如四连杆的上下杆长度、安装点高度和侧向间距会直接影响抗俯仰、抗侧倾与桥包转向特性；传动轴滑移量和万向节夹角需要随悬架跳动逐帧检查；油箱、散热器和排气路径则要在重心分布与热害隔离之间取得平衡。

　　对结构设计人员来说，该模型的价值在于提供了一个可继续推演的越野底盘骨架：它既保留了岩石赛车所需的高强度管架特征，也明确了大轮胎、整体桥、四连杆和动力舱之间的空间关系。后续细化时，可在关键节点加入衬板、 gusset 加强片、吊装点、千斤顶支撑点和可更换护板；也可基于同一硬点调整轴距、轮距、桥壳规格或减振器布置，以适应不同赛道规则与驾驶风格。
