凯旋TT600摩托车后置液压减震总成

　　该模型呈现的是大排量运动摩托车后悬架中的核心承载与阻尼部件，整体为单筒式螺旋弹簧液压减震结构，两端采用铰接安装形式，适配凯旋TT600这类运动街车的后摇臂与车架连接点位。从整车布置来看，后减震器并非垂直安放，而是随车架与后摇臂的几何关系呈倾斜布置，上端通过吊耳与车架铰接，下端通过连接座与后摇臂联动，部分车型还会借助连杆机构改变杠杆比，使车轮行程与减震器活塞行程形成合理映射。

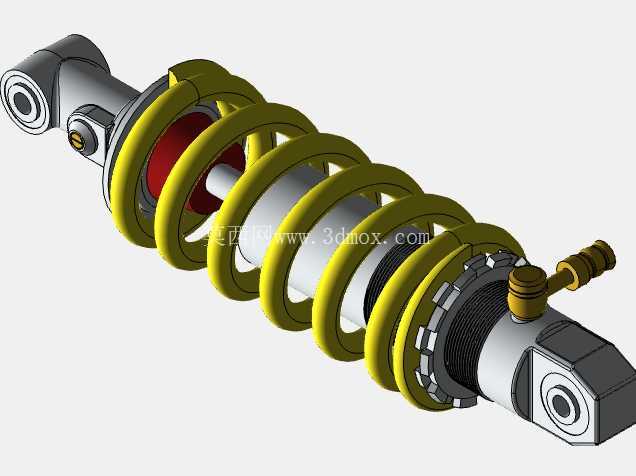

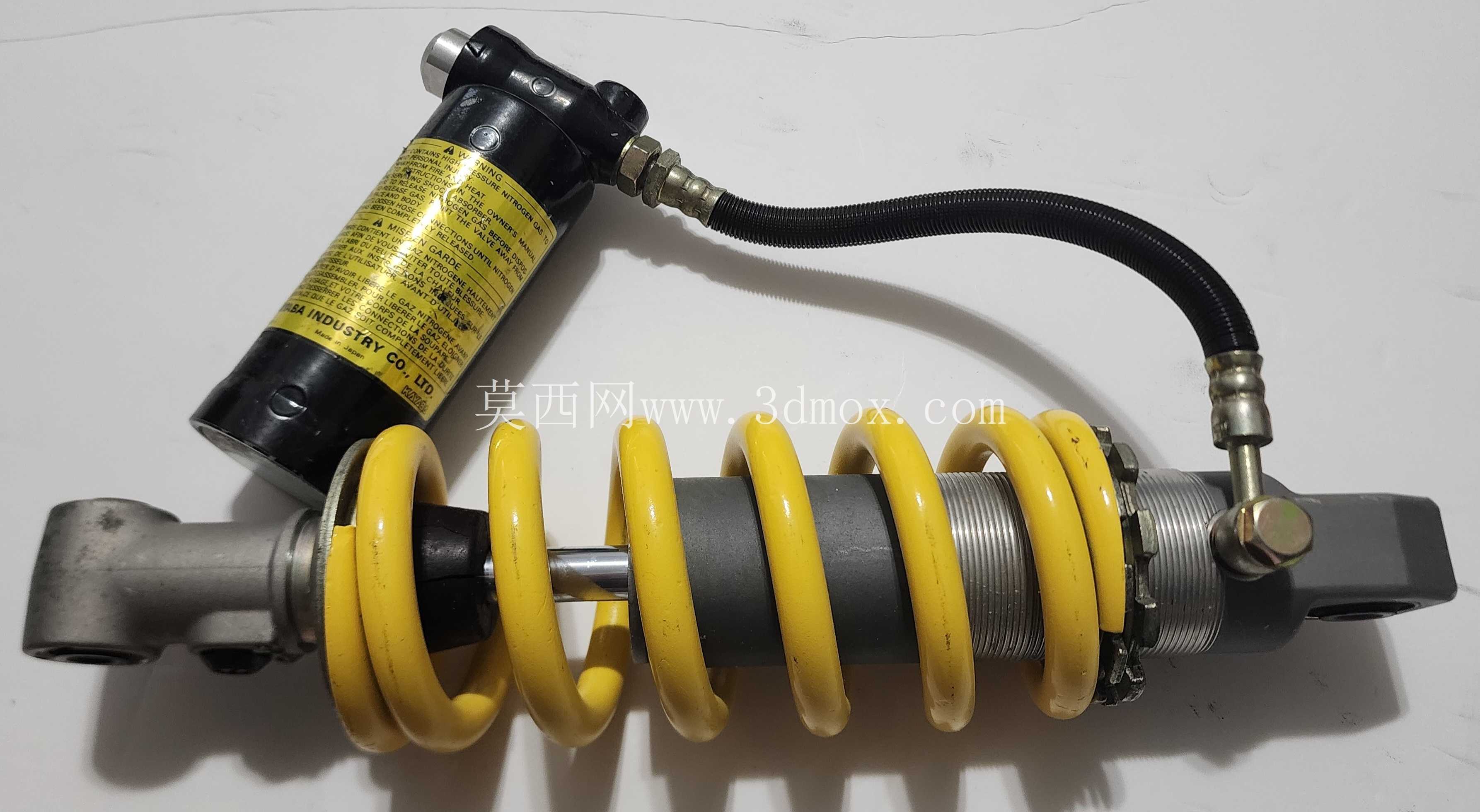

　　结构上，模型完整表达了外部螺旋弹簧、阻尼筒、活塞杆、端部鱼眼接头、调节环座以及油路接口等关键部分。黄色螺旋弹簧为主要弹性元件，承担车身静载荷并吸收路面冲击；中部筒体内置液压阻尼回路，通过油液流经阀系产生阻尼力，抑制弹簧往复弹跳。端部铰接孔用于安装衬套或轴承，保证减震器在车轮上下跳动时能够随姿态摆动，避免运动干涉。下端带齿的调节环通常用于预载调节，通过改变弹簧初始压缩量适配不同骑手体重、载物状态及驾驶风格；侧部油路结构则对应多腔阻尼或外置油气分离设计的接口特征。

　　从功能特性看，这类后减震器需要同时满足舒适性、抓地性和操控稳定性。车辆经过颠簸路面时，车轮瞬间上跳，弹簧被压缩储存能量，阻尼器则把部分机械能转化为热能耗散，使车身姿态尽快恢复；在加速、制动或过弯时，减震器还要控制车尾俯仰和侧倾趋势，保证轮胎与地面保持稳定接触。运动摩托车对阻尼匹配更为敏感，压缩行程需吸收冲击而不触底，回弹行程需释放弹簧能量但不能过快，否则会出现车尾抛跳或轮胎离地。

　　建模时应重点处理几个工程关系：一是弹簧中心线与阻尼筒轴线的同轴度，弹簧座需要可靠托住弹簧端面，并在压缩过程中限制径向偏移；二是两端铰接孔的中心距，这是整车悬架硬点布置的关键尺寸，直接影响后轮行程、杠杆比和车架安装边界；三是筒身、活塞、弹簧外径之间的径向间隙，需保证弹簧在全行程压缩、扭转和偏摆情况下不与筒身或周边零件摩擦；四是下端调节环、锁紧齿圈和连接座的螺纹配合关系，齿形与周向卡位要表达清楚，便于后续工程图或装配校核。

　　外形尺寸方面，该类减震器属于细长型悬架部件，轴向长度远大于径向直径，建模时需以两端铰接孔中心连线作为装配基准。弹簧中径、丝径、有效圈数和自由长度决定刚度曲线；筒身直径受阻尼油量、活塞面积和散热需求约束；端部接头宽度、孔径和厚度则与车架吊耳、后摇臂支架以及螺栓强度相匹配。安装边界还要考虑减震器随后轮运动时的扫掠空间，尤其弹簧外圆、油路接头和调节机构不能与车架管梁、链条、挡泥板或排气部件发生干涉。

　　在三维设计流程中，可先依据整车硬点建立上下铰接点，再沿中心线搭建阻尼筒和活塞杆，随后绘制螺旋弹簧并设置弹簧座贴合面。端部接头应按实际受力方向建模，孔位周边保留足够壁厚，衬套或轴承可作为子装配表达。调节环与筒身螺纹采用同轴配合，齿圈结构可通过周向阵列完成；油路接口和小接头则需注意方位角，避免装车后与维护工具或相邻零件冲突。完成零件建模后，应建立悬架运动简化校核，让减震器在压缩、伸长极限位置下检查弹簧并圈间隙、筒身插入长度和端部摆动角度。

　　该模型适合用于摩托车悬架结构学习、后减震器外观方案设计、整车底盘布置演示以及装配关系验证。对于结构设计人员而言，它不仅是一个外观件，更体现了弹性元件、液压阻尼、铰接传动和整车姿态控制之间的耦合关系；对于建模人员而言，螺旋弹簧、多段同轴筒体、端部异形接头和调节齿圈都是具有代表性的机械建模训练内容。
