集成式CIP就地清洁设备三维设计

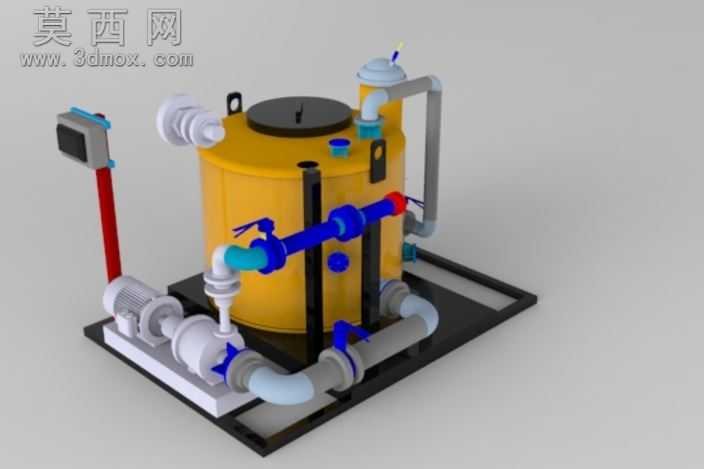

本套CIP就地清洁设备三维模型采用模块化撬装设计思路，在三维建模过程中首先完成整体底座框架的结构搭建，以标准型钢作为承载基底，预先规划所有组件的安装定位基准，保证各部件装配公差符合工业设备安装规范。罐体部分采用参数化建模方式，精准还原圆柱形储液罐体的顶部人孔、液位检测接口、加料口以及侧壁的管路连接法兰，罐体表面赋予哑光黄色工业漆材质，搭配黑色金属材质的顶部端盖与安装吊耳，还原真实工业设备的外观质感。管路系统建模阶段，根据清洁流体的流向逻辑依次布置输送管道、手动球阀、流量检测组件，不同功能管路分别赋予蓝色、红色、浅灰色材质进行区分，清晰展示流体通路的布局走向，管道连接处的法兰、密封垫片、紧固件均按照标准件参数逐一建模，保证装配结构的严谨性。动力输送部分完整呈现离心泵与驱动电机的集成结构，电机外壳赋予银灰色金属烤漆材质，泵体采用铸造金属质感材质，泵体与管路的连接采用标准快装接头结构，还原设备的实际连接方式。侧边的控制接线盒采用灰色工程塑料材质，搭配红色穿线软管与接线端子，还原设备的电气布线结构。渲染阶段采用柔和的工业场景布光，通过多角度光源投射突出设备的结构层次，金属部件添加适度的反射效果，塑料与漆面部件调整为哑光漫反射质感，最终呈现的模型完整还原了CIP清洁设备无需拆卸即可对管道、容器、工艺设备内壁进行循环清洁的功能结构，所有部件的装配关系清晰可查，可用于设备方案展示、结构校核以及生产加工参考。
