CRIO集成式气动控制设备结构设计

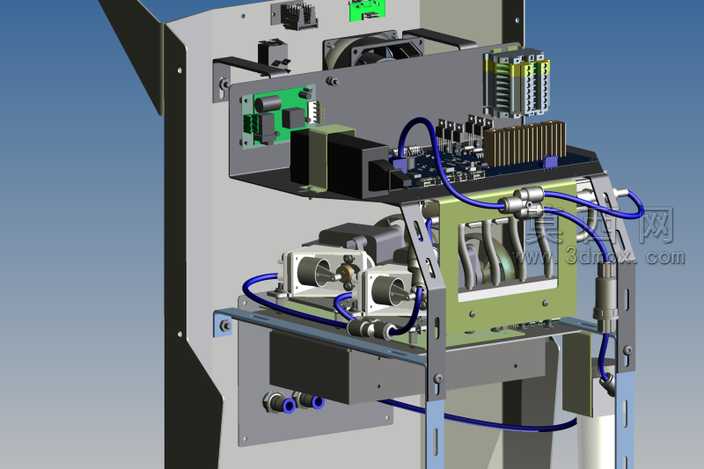

本作品为CRIO集成式气动控制设备的三维建模设计，整体采用模块化分层布局思路，将电控单元、气动执行单元、管路连接系统整合在立式安装框架内，兼顾空间利用率与后期维护便利性。建模过程中对各部件的装配公差做了精细化设定，框架主体采用钣金折弯成型的金属材质，表面做哑光灰喷塑处理，安装板选用阳极氧化橄榄绿铝合金板材，兼顾轻量化与结构强度。电控区域排布了接线端子排、主控电路板、散热模组等部件，所有电子元件的接口位置、安装孔位均按照实物尺寸1:1还原，接线端子的卡扣结构、电路板上的贴片元件细节都做了建模呈现，散热风扇的格栅、供电接口的防护结构也完整还原。气动区域集成了气动电磁阀、气缸组件、气管快插接头，蓝色PU气管的走线路径经过优化设计，采用横平竖直的排布方式，通过金属接头实现管路的固定与转向，避免管路弯折造成气路不畅，气缸的安装支架做了加强筋结构设计，保证气动执行过程中的结构稳定性。渲染阶段采用工作室冷色调光源，金属部件的反光度、塑料气管的半透明质感、电子元件的哑光黑外壳都做了对应的材质参数调整，整体结构的装配关系清晰可见，各模块之间的连接逻辑直观呈现，既可以作为工业控制类设备的结构参考，也可用于气动电控集成系统的教学演示，建模过程中对标准件如螺丝、快插接头、端子排等都采用参数化建模方式，可根据实际需求快速调整尺寸适配不同规格的元件。
