横梁式弧形承重拉手多规格结构

　　横梁式弧形拉手在工业设备、箱体门盖、防护栏门、检修面板以及小型移动装置上使用频率很高，这类零件看似结构简单，却直接关系到操作人员开合动作的舒适度、安装面的受力状态以及整机外观的一致性。建模时不能只把它当成一根弯曲圆棒处理，需要同时考虑握持段曲率、两端固定座贴合面、紧固件沉孔位置、不同长度规格之间的比例关系，以及拉手在受拉载荷下对安装板面的局部作用。

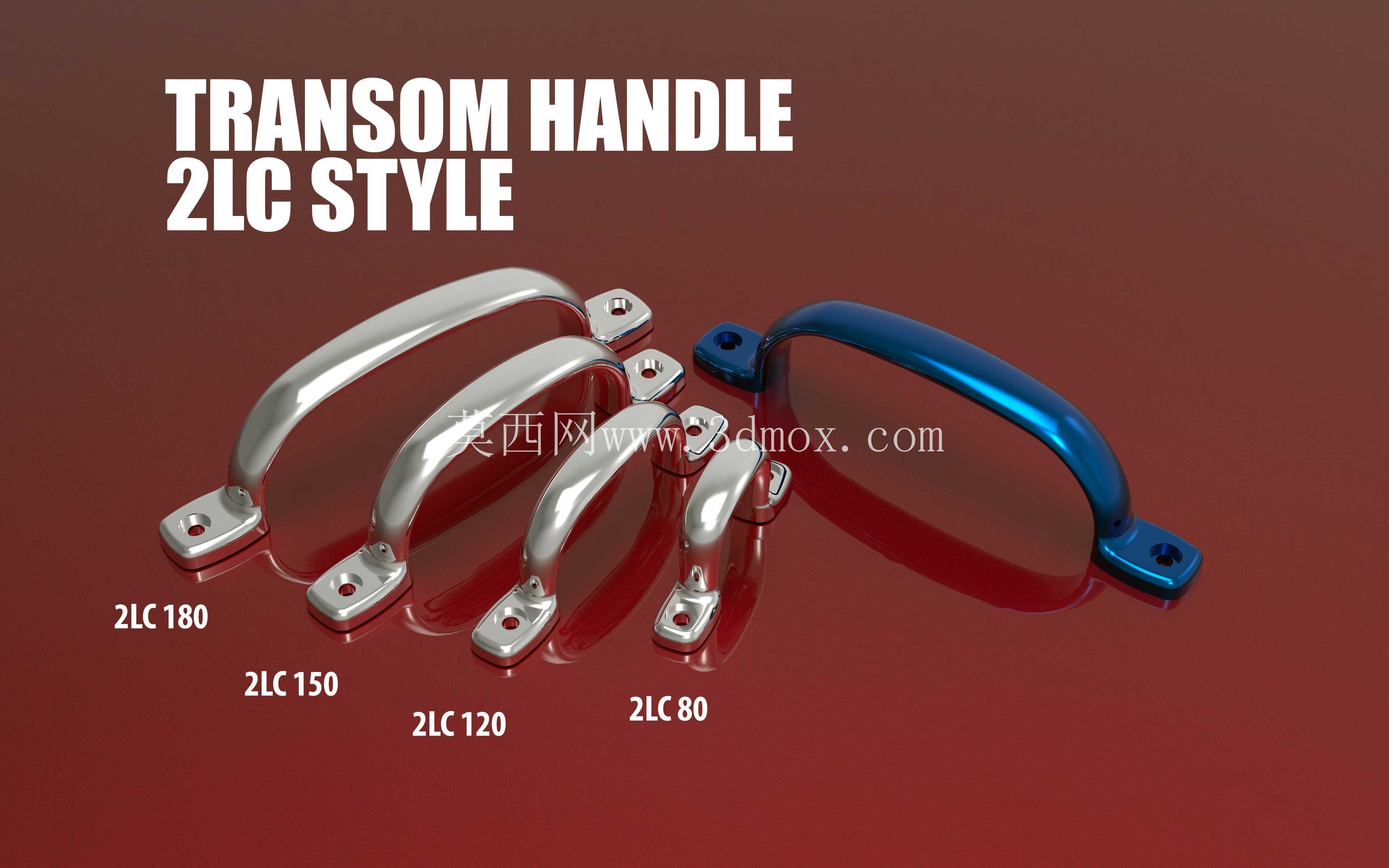

　　从实际使用场景看，短规格拉手更适合空间紧凑的检修小门、仪表箱侧板、小型工装夹具挡板；中等规格常用于设备柜门、防护罩翻转门、移动式机架侧面；长规格则对应较宽的门板或需要双手施力的重型盖板。握持区采用连续圆弧过渡，操作人员拉动时手掌受力沿弧线分布，不会出现棱角压手的问题。两端固定座向安装面延展，形成平整贴合区域，使拉力通过座面分散到门板或框架上，而不是集中在单个螺钉孔周围。

　　结构拆分后可以看到，拉手主体由弧形握持梁和两端安装耳组成。握持梁截面保持圆滑过渡，表面没有突变台阶，既方便清洁，也能减少涂装、抛光或电镀过程中的积液风险。安装耳上设置紧固件孔位，孔边与外轮廓之间保留足够壁厚，避免锁紧时出现局部变形。固定座底面应与被安装面完全贴合，若门板存在薄板挠曲，还需在背面增加补强垫或焊接螺母板，否则长期反复拉动容易造成板面凹陷、螺钉松动。

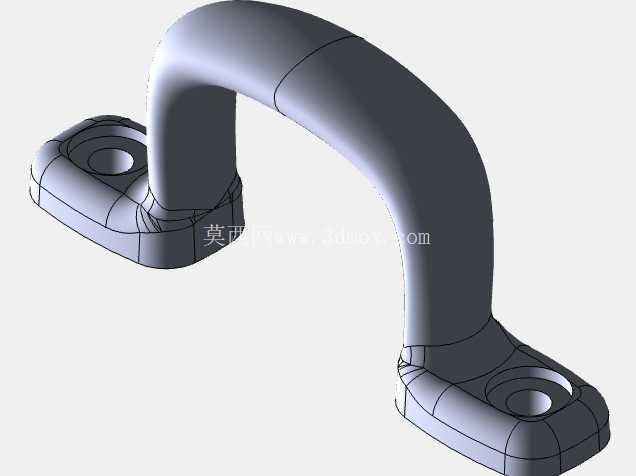

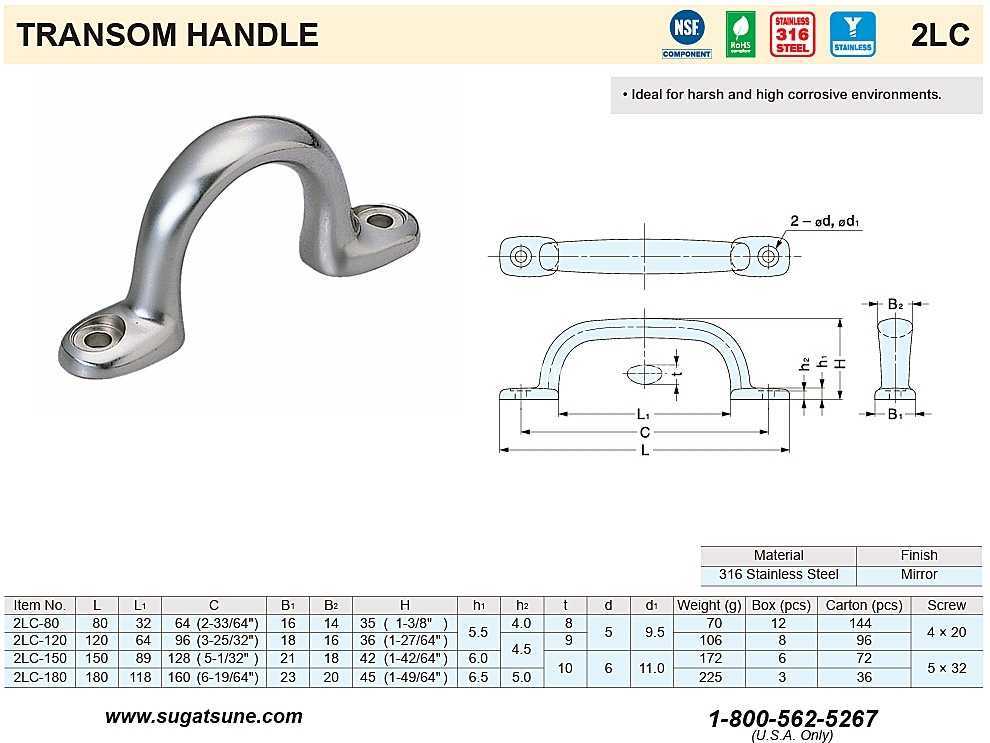

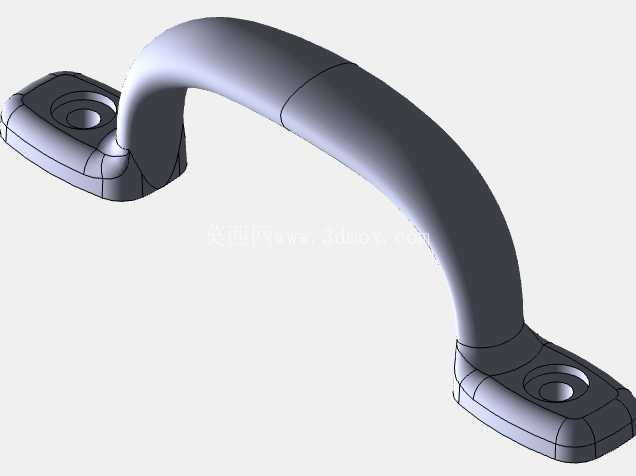

　　尺寸规划上，系列化规格的核心不是简单缩放整体模型，而是按照握持跨度区分长度，同时保持端部安装结构、截面直径和孔位边界具有合理继承性。较短型号适合单手抓握，弧形梁最高点与安装面之间留出手掌通过空间；较长型号虽然跨度增加，但梁体曲率和端部高度不能无限制放大，否则会使设备外凸尺寸增大，在通道狭窄的车间内容易发生碰撞。安装孔中心距是选型时最关键的边界尺寸，它决定门板开孔或焊接螺柱的位置；孔中心到拉手端部、梁体最高外凸点、安装耳宽度方向边缘都需要留出安全距离，尤其在门板边缘安装时，要保证螺钉工具能够垂直进入，不被门框或折弯边干涉。

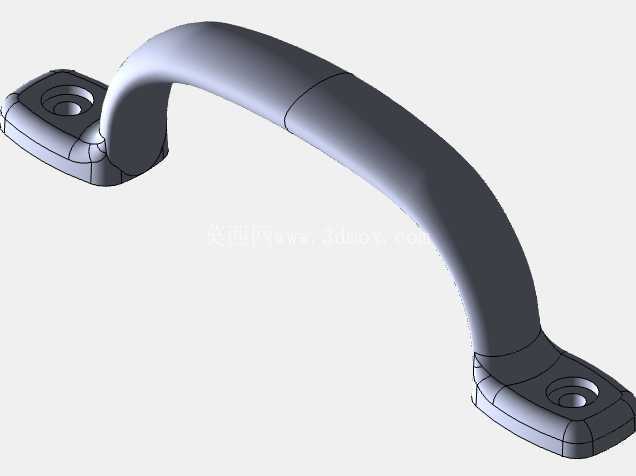

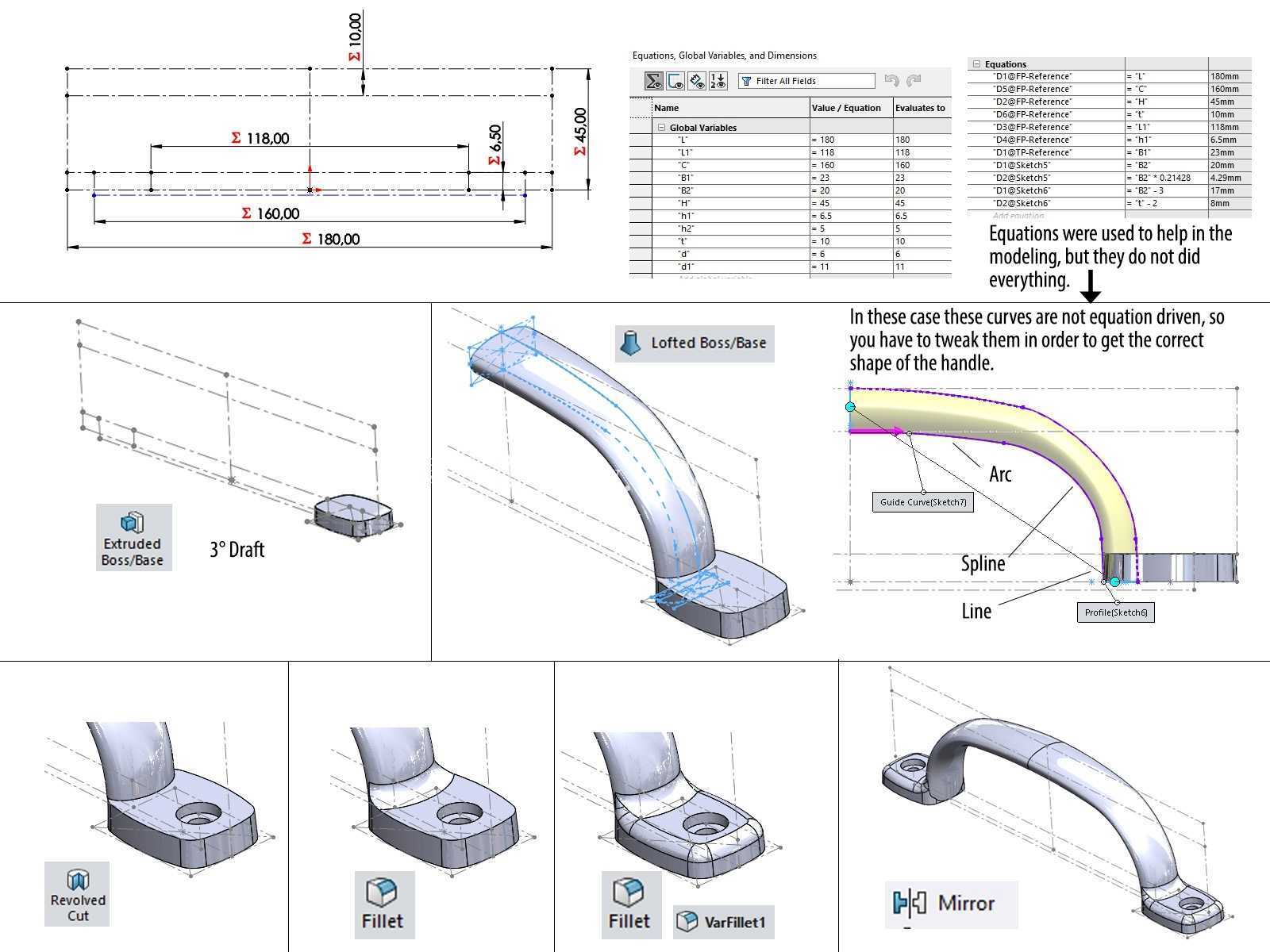

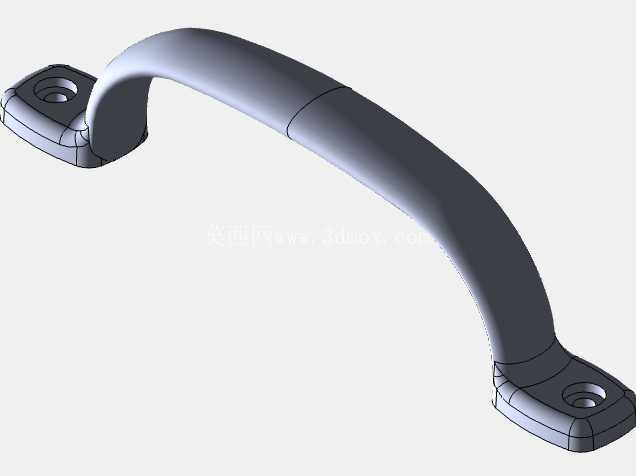

　　建模思路可以采用参数化曲线驱动：先根据握持高度和跨度建立弧形中心轨迹，再沿轨迹扫掠圆截面形成梁体；端部固定座通过独立实体构建，与梁体进行圆角合并，使应力传递路径连续。不同规格之间通过调整轨迹端点间距、弧顶高度和安装耳位置形成系列，而端部孔位、座面厚度、圆角半径则按受力和工艺统一控制。这样处理后，模型既能反映真实产品的家族化外形，也便于在设计阶段快速切换规格、核对安装孔距。

　　受力分析时，拉手最常见的工况不是垂直静拉，而是操作人员斜向快速开门或移动设备时产生的复合载荷。弧形梁与安装耳交接处属于弯矩较大的区域，圆角过小会形成明显应力集中；安装耳孔壁则承受螺钉头或螺母的压紧与剪切作用。若采用不锈钢材质，表面抛光后耐腐蚀能力较好，适合食品设备、医疗箱体、潮湿工况；若采用钢制喷涂件，则应关注涂层在棱角处的覆盖厚度。蓝色外观件通常用于设备装饰面或需要视觉识别的部位，金属原色件则更强调工业通用感。

　　在整机布置中，拉手位置还要结合人员操作高度判断。安装过低会导致弯腰施力，安装过高则手掌不能自然包覆弧顶；对需要频繁开启的防护门，拉手应远离铰链侧，使开门力矩更大、操作更省力。若门体较重，单只拉手不足以承受长期载荷，应在门两侧对称布置或选用更长规格，并校核门板、螺钉和固定座的承载能力。通过三维模型把弧梁、安装耳、孔位、外凸边界和系列规格完整表达出来，结构设计人员可以在装配阶段直接检查握持空间、紧固件工具空间以及门体开启轨迹，从而减少后期返工。
